接触器,继电器,断路器的工作原理
嘿，朋友们！今天咱来聊聊接触器、继电器和断路器那些神奇的工作原理。
先说说接触器吧，这玩意儿就像是一个超级大力士！比如说在一个大工厂里，接触器就负责控制那些大型机器的启动和停止，厉害吧！当电流通过它时，它的触头就会像大力士紧紧握住东西一样合上，接通电路，让机器欢快地运转起来。
再讲讲继电器，它呀，就好像是一个机灵的情报员。
比如在你家里的电
器中，继电器默默地工作着。
它可以根据一些小信号，像情报员接收指令一样，去控制更大的电路。
比如说达到一定温度或者压力时，它就迅速行动，切换电路状态。
然后是断路器，这个可太重要啦！它就像是一个勇敢的卫士。
想象一下，在电路中如果出现了故障，电流突然增大，断路器就会像卫士一样，果断地跳闸，切断电路，保护我们的电器设备不被损坏呀！就好像家里突然着火了，它能迅速把火扑灭一样。
“哎呀，那这些东西到底有多重要呢？”你可能会问。
那可真是太重要啦！没有它们，我们的生活和工作都会大受影响。
接触器让大型设备有序运
转，继电器确保各种小细节不出错，断路器保护着一切的安全。
它们就像是一个默契的团队，共同为我们的生活和生产保驾护航！所以啊，可千万不能小瞧它们哟！它们真的是默默奉献，但却无比重要的存在！
我的观点就是：接触器、继电器和断路器，在我们的生活和生产中是不可或缺的，它们的工作原理神奇又重要，我们要好好了解和珍惜它们。

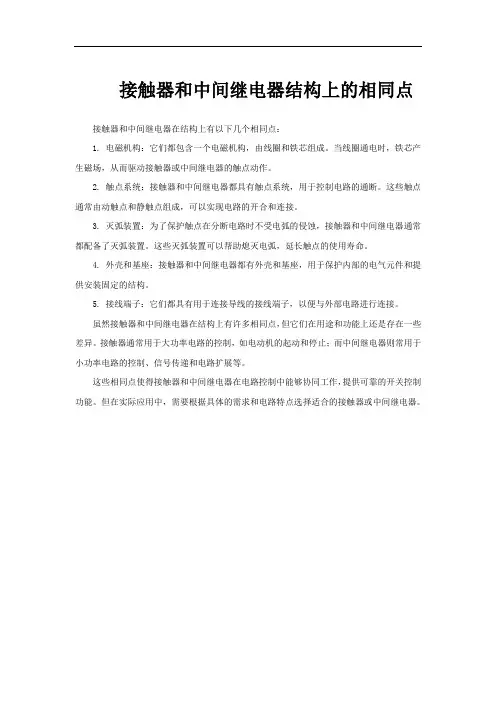

接触器和中间继电器结构上的相同点
接触器和中间继电器在结构上有以下几个相同点：
1. 电磁机构：它们都包含一个电磁机构，由线圈和铁芯组成。
当线圈通电时，铁芯产生磁场，从而驱动接触器或中间继电器的触点动作。
2. 触点系统：接触器和中间继电器都具有触点系统，用于控制电路的通断。
这些触点通常由动触点和静触点组成，可以实现电路的开合和连接。
3. 灭弧装置：为了保护触点在分断电路时不受电弧的侵蚀，接触器和中间继电器通常都配备了灭弧装置。
这些灭弧装置可以帮助熄灭电弧，延长触点的使用寿命。
4. 外壳和基座：接触器和中间继电器都有外壳和基座，用于保护内部的电气元件和提供安装固定的结构。
5. 接线端子：它们都具有用于连接导线的接线端子，以便与外部电路进行连接。
虽然接触器和中间继电器在结构上有许多相同点，但它们在用途和功能上还是存在一些差异。
接触器通常用于大功率电路的控制，如电动机的起动和停止；而中间继电器则常用于小功率电路的控制、信号传递和电路扩展等。
这些相同点使得接触器和中间继电器在电路控制中能够协同工作，提供可靠的开关控制功能。
但在实际应用中，需要根据具体的需求和电路特点选择适合的接触器或中间继电器。

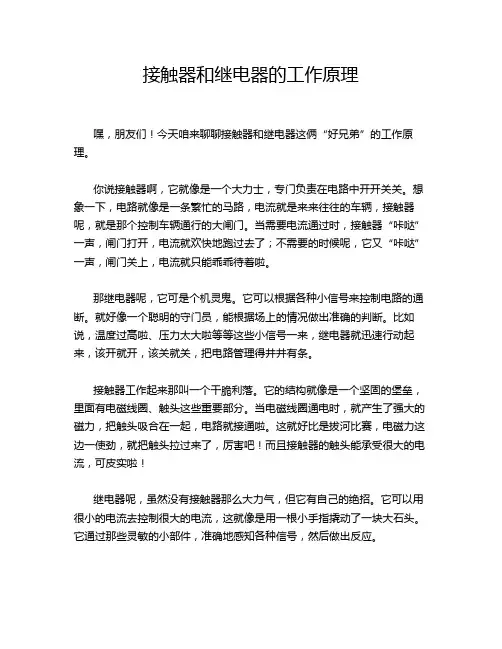

接触器和继电器的工作原理嘿，朋友们！今天咱来聊聊接触器和继电器这俩“好兄弟”的工作原理。
你说接触器啊，它就像是一个大力士，专门负责在电路中开开关关。
想象一下，电路就像是一条繁忙的马路，电流就是来来往往的车辆，接触器呢，就是那个控制车辆通行的大闸门。
当需要电流通过时，接触器“咔哒”一声，闸门打开，电流就欢快地跑过去了；不需要的时候呢，它又“咔哒”一声，闸门关上，电流就只能乖乖待着啦。
那继电器呢，它可是个机灵鬼。
它可以根据各种小信号来控制电路的通断。
就好像一个聪明的守门员，能根据场上的情况做出准确的判断。
比如说，温度过高啦、压力太大啦等等这些小信号一来，继电器就迅速行动起来，该开就开，该关就关，把电路管理得井井有条。
接触器工作起来那叫一个干脆利落。
它的结构就像是一个坚固的堡垒，里面有电磁线圈、触头这些重要部分。
当电磁线圈通电时，就产生了强大的磁力，把触头吸合在一起，电路就接通啦。
这就好比是拔河比赛，电磁力这边一使劲，就把触头拉过来了，厉害吧！而且接触器的触头能承受很大的电流，可皮实啦！继电器呢，虽然没有接触器那么大力气，但它有自己的绝招。
它可以用很小的电流去控制很大的电流，这就像是用一根小手指撬动了一块大石头。
它通过那些灵敏的小部件，准确地感知各种信号，然后做出反应。
接触器和继电器在我们的生活中可重要啦！没有它们，那些大机器、大设备怎么能正常工作呢？它们就像是电路世界里的无名英雄，默默地奉献着。
你想想看，要是没有接触器，那些大电机怎么能说启动就启动，说停止就停止呢？要是没有继电器，那些复杂的控制逻辑怎么能实现呢？它们俩相互配合，一个负责大力开关，一个负责灵活控制，把电路世界打造得丰富多彩。
所以啊，可别小瞧了接触器和继电器，它们虽然看起来不起眼，但它们的作用那可是大大的呀！它们让我们的生活变得更加便利，让那些神奇的机器能够为我们服务。
下次你再看到那些复杂的电路设备时，可别忘了在里面默默工作的接触器和继电器哦！它们真的很棒！。

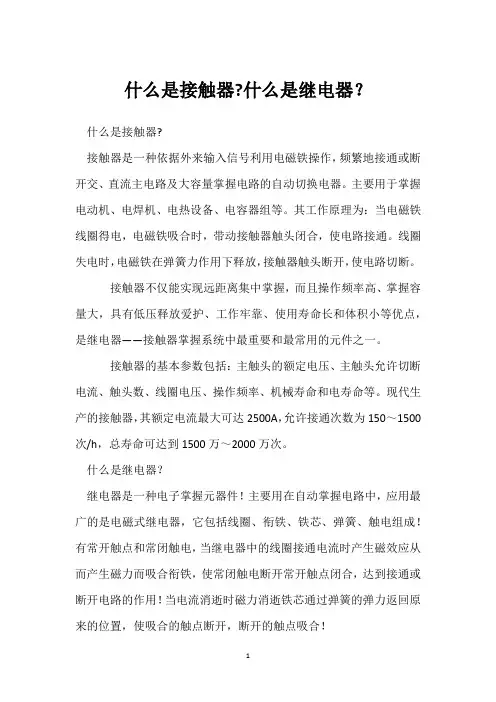

什么是接触器?什么是继电器？
什么是接触器?
接触器是一种依据外来输入信号利用电磁铁操作，频繁地接通或断开交、直流主电路及大容量掌握电路的自动切换电器。
主要用于掌握电动机、电焊机、电热设备、电容器组等。
其工作原理为：当电磁铁线圈得电，电磁铁吸合时，带动接触器触头闭合，使电路接通。
线圈失电时，电磁铁在弹簧力作用下释放，接触器触头断开，使电路切断。
接触器不仅能实现远距离集中掌握，而且操作频率高、掌握容量大，具有低压释放爱护、工作牢靠、使用寿命长和体积小等优点，是继电器——接触器掌握系统中最重要和最常用的元件之一。
接触器的基本参数包括：主触头的额定电压、主触头允许切断电流、触头数、线圈电压、操作频率、机械寿命和电寿命等。
现代生产的接触器，其额定电流最大可达2500A，允许接通次数为150～1500次/h，总寿命可达到1500万～2000万次。
什么是继电器？
继电器是一种电子掌握元器件！主要用在自动掌握电路中，应用最广的是电磁式继电器，它包括线圈、衔铁、铁芯、弹簧、触电组成！有常开触点和常闭触电，当继电器中的线圈接通电流时产生磁效应从而产生磁力而吸合衔铁，使常闭触电断开常开触点闭合，达到接通或断开电路的作用！当电流消逝时磁力消逝铁芯通过弹簧的弹力返回原来的位置，使吸合的触点断开，断开的触点吸合！。
继电器跟接触器的区别 继电器和接触器都是电磁式开关电器，但前者属于⼯作在控制回路中的开关电器，⽽后者属于⼯作在主回路中的开关电器。
下⾯是店铺为你整理的继电器跟接触器的区别，供⼤家阅览! 继电器跟接触器的区别篇⼀ ⼀、我们先看两者的共同特征： 1、第⼀个概念，叫做转换深度式中的叫做断开或者截⽌时的电阻，叫做接通或者导通时的电阻，h 叫做转换深度对于有触点的开关电器，;对于⽆触点的电器， 正是由于有触点的开关电器，它的转换深度⽐较⾼，从⽽保证在接通电路时，开关电器的执⾏电流电能损耗⼩，对被控电路的影响也⼩;断开电路时，有触点的开关电器，其执⾏电路ide电阻⾮常⾼，从⽽可以保证电器的耐压⽔平。
相⽐之下，⽆触点电器在开断后，它不会产⽣电弧。
但⽆触点电器的转换深度⽐较低，因此其损耗较⼤，且发热相对要严重得多。
2、第⼆个概念，关于电磁式电器的结构电磁式电器的结构包括触头部件、操动系统和线圈等部件，还有灭弧系统及部件。
电磁式电器分为三类，有电压继电器、电流继电器和其它专门功能的继电器(例如温度继电器、时间继电器和热继电器等等)。
接触器也具有这些结构特征。
简单描述： (1)当电磁式继电器的激磁线圈通电后，激磁线圈电流逐渐增加并在电磁系统中产⽣磁通，其中衔铁与铁⼼之间⽓隙中的磁通将作⽤于衔铁。
随着⼯作磁通逐渐增加，作⽤于衔铁上的电磁吸⼒(转矩)也越来越⼤。
当电磁吸⼒⼤于系统反⼒时，衔铁将绕其转动轴转动带动其执⾏部分(触头系统)的动触头C0运动，从⽽实现常开触头和常闭触头变位。
(2)激磁线圈断电后，激磁线圈电流逐渐减⼩，电磁系统中的磁通也逐渐降低，⼯作⽓隙磁通也随之降低，作⽤于衔铁上的电磁吸⼒越来越⼩。
当电磁吸⼒⼩于衔铁反⼒时，衔铁在系统反⼒的作⽤下开始向其初始位置返回，带动动触点C0向其初始位置运动，直⾄常开触点和常闭触头复位。
3、第三个概念，叫做电磁式电器的返回特性 返回系数是电磁式继电器共同具有的特性，它反应了电器的继电特性明显程度。

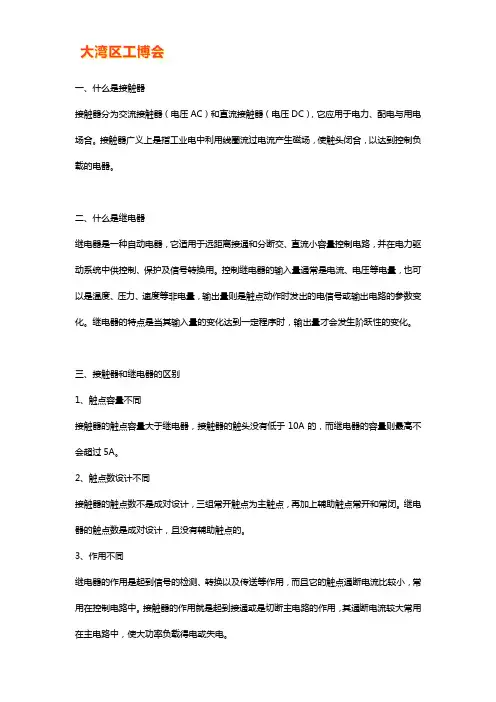

一、什么是接触器
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
二、什么是继电器
继电器是一种自动电器，它适用于远距离接通和分断交、直流小容量控制电路，并在电力驱动系统中供控制、保护及信号转换用。
控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，输出量则是触点动作时发出的电信号或输出电路的参数变化。
继电器的特点是当其输入量的变化达到一定程序时，输出量才会发生阶跃性的变化。
三、接触器和继电器的区别
1、触点容量不同
接触器的触点容量大于继电器，接触器的触头没有低于10A的，而继电器的容量则最高不会超过5A。
2、触点数设计不同
接触器的触点数不是成对设计，三组常开触点为主触点，再加上辅助触点常开和常闭。
继电器的触点数是成对设计，且没有辅助触点的。
3、作用不同
继电器的作用是起到信号的检测、转换以及传送等作用，而且它的触点通断电流比较小，常用在控制电路中。
接触器的作用就是起到接通或是切断主电路的作用，其通断电流较大常用在主电路中，使大功率负载得电或失电。
4、灭弧装置不同
接触器和继电器一个最重要的区别就是接触器都有灭弧装置，而继电器没有的。
5、附加产品不同
继电器衍生品多也就是附加产品多，接触器比较单一且没有什么额外附加产品。
继电器能设计成时间继电器、速度继电器、计数器等，接触器就没有。
6、使用不同
接触器有时可以当继电器使用，但继电器往往不能当接触器使用。
