型号 功能简述

QBE 供电集成电路

QS7785 环绕声解码集成电路

QTT533 电源复位稳压集成电路

RC4558DQ 枕形校正集成电路

RCA4053 电子开关切换集成电路

RCDRS52 红外遥控传感集成电路

REF05/10 基准电源稳压集成电路

RF9117E6 功率放大集成电路

RF9118E6 功率放大集成电路

RFF 射频输出集成电路

RFIC17 功率放大900MHz集成电路

RGB2932 倍速扫描处理集成电路

RMC1201 红外遥控信号接收集成电路

RN4906 基带选择控制集成电路

RN5RZ20BA-TR 电源稳压＋2V集成电路

RSC6416GW 寻呼机信号控制集成电路

RSC646B 音频信号放大集成电路

S13120C 电源稳压集成电路

S1854 电源取样误差集成电路

S1855FA-3 均衡集成电路

S1D2140B3 视频信号处理110MHz集成电路

S1D2503X01 视频信号处理200MHz集成电路

S1D2512X01 偏转信号处理集成电路

S24C01AFJ-TB-01 存储集成电路

S24C08A 存储集成电路

S24CO 存储集成电路

S2754 系统控制处理集成电路

S5D2501F 屏幕显示处理集成电路

S5D2508A 屏幕显示处理集成电路

S5D2509E 屏幕显示处理集成电路

S6708A 开关电源稳压集成电路

S8051ANR 电源复位稳压集成电路

S80741AL 电源复位检测集成电路

S80741AL-2 电源复位检测集成电路

S9801 彩灯控制集成电路

S9802 彩灯控制集成电路

S9805 彩灯控制4组八段集成电路

S9808 彩灯控制4组集成电路

SA2007A 主轴电机驱动集成电路

SA9613 解调集成电路

SA9870 解码集成电路

SAA1250 红外遥控信号发射集成电路

8脚开关电源芯片型号一览表vip12

摘要：

1.8 脚开关电源芯片概述

2.8 脚开关电源芯片型号一览表

3.8 脚开关电源芯片的应用

4.8 脚开关电源芯片的选购建议

正文：

【8 脚开关电源芯片概述】

8 脚开关电源芯片是一种常用于电子设备中的电源管理芯片，具有高效、稳定、节能等优点。它们通常具有多种保护功能，如过压、过流、短路等，可以确保电子设备的安全运行。

【8 脚开关电源芯片型号一览表】

根据提供的文本，我们无法确定具体的 8 脚开关电源芯片型号。然而，市面上有很多品牌的 8 脚开关电源芯片，如 TEA1504、TNY253、TNY254、TNY255、TNY264、TNY265、TNY266、TNY267、TNY268 等。此外，还有 UC3842 等型号。

【8 脚开关电源芯片的应用】

8 脚开关电源芯片广泛应用于各种电子设备中，如充电器、电源适配器、LED 驱动器等。它们可以为这些设备提供稳定的电压和电流，确保设备的正常运行。

【8 脚开关电源芯片的选购建议】 选购 8 脚开关电源芯片时，需要注意以下几点：

1.确定芯片的型号和规格，以确保它们符合设备的要求。

2.选择知名品牌的芯片，以确保质量和稳定性。

3.考虑芯片的效率、保护功能、工作温度等参数，以确保它们可以在各种环境下正常工作。

4.根据实际需求选择价格合适的芯片，以实现成本和性能的平衡。

总之，作为一名中文知识类写作助理，我可以根据提供的文本为您提供关于 8 脚开关电源芯片的一般信息。

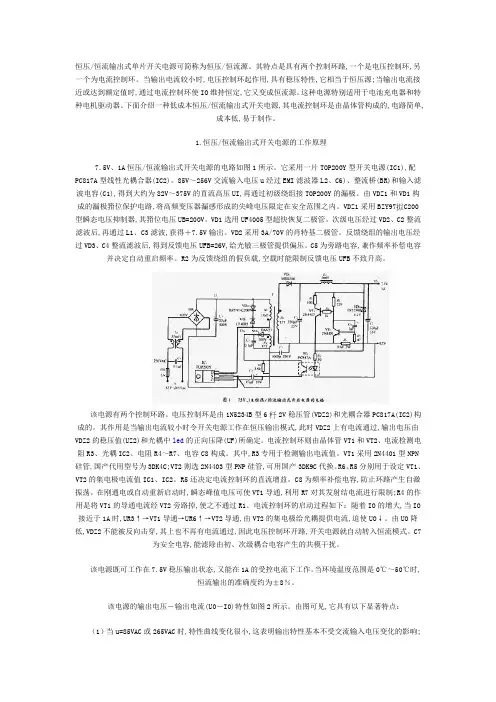

恒压/恒流输出式单片开关电源可简称为恒压/恒流源。其特点是具有两个控制环路,一个是电压控制环,另一个为电流控制环。当输出电流较小时,电压控制环起作用,具有稳压特性,它相当于恒压源;当输出电流接近或达到额定值时,通过电流控制环使IO维持恒定,它又变成恒流源。这种电源特别适用于电池充电器和特种电机驱动器。下面介绍一种低成本恒压/恒流输出式开关电源,其电流控制环是由晶体管构成的,电路简单,成本低,易于制作。

1.恒压/恒流输出式开关电源的工作原理

7.5V、1A恒压/恒流输出式开关电源的电路如图1所示。它采用一片TOP200Y型开关电源(IC1),配PC817A型线性光耦合器(IC2)。85V～256V交流输入电压u经过EMI滤波器L2、C6)、整流桥(BR)和输入滤波电容(C1),得到大约为82V～375V的直流高压UI,再通过初级绕组接TOP200Y的漏极。由VDZ1和VD1构成的漏极箝位保护电路,将高频变压器漏感形成的尖峰电压限定在安全范围之内。VDZ1采用BZY97C200型瞬态电压抑制器,其箝位电压UB=200V。VD1选用UF4005型超快恢复二极管。次级电压经过VD2、C2整流滤波后,再通过L1、C3滤波,获得＋7.5V输出。VD2采用3A/70V的肖特基二极管。反馈绕组的输出电压经过VD3、C4整流滤波后,得到反馈电压UFB=26V,给光敏三极管提供偏压。C5为旁路电容,兼作频率补偿电容并决定自动重启频率。R2为反馈绕组的假负载,空载时能限制反馈电压UFB不致升高。

该电源有两个控制环路。电压控制环是由1N5234B型62V稳压管(VDZ2)和光耦合器PC817A(IC2)构成的。其作用是当输出电流较小时令开关电源工作在恒压输出模式,此时VDZ2上有电流通过,输出电压由VDZ2的稳压值(UZ2)和光耦中led的正向压降(UF)所确定。电流控制环则由晶体管VT1和VT2、电流检测电阻R3、光耦IC2、电阻R4～R7、电容C8构成。其中,R3专用于检测输出电流值。VT1采用2N4401型NPN硅管,国产代用型号为3DK4C;VT2则选2N4403型PNP硅管,可用国产3DK9C代换。R6、R5分别用于设定VT1、VT2的集电极电流值IC1、IC2。R5还决定电流控制环的直流增益。C8为频率补偿电容,防止环路产生自激振荡。在刚通电或自动重新启动时,瞬态峰值电压可使VT1导通,利用R7对其发射结电流进行限制;R4的作用是将VT1的导通电流经VT2旁路掉,使之不通过R1。电流控制环的启动过程如下：随着IO的增大,当IO接近于1A时,UR3↑→VT1导通→UR6↑→VT2导通,由VT2的集电极给光耦提供电流,迫使UO↓。由UO降低,VDZ2不能被反向击穿,其上也不再有电流通过,因此电压控制环开路,开关电源就自动转入恒流模式。C7为安全电容,能滤除由初、次级耦合电容产生的共模干扰。

DLA001D开关电源控制IC

引脚号 引脚符号 功能 开机电压/V 待机电压/V

1 CSS 软启动控制 5.1 0.4

2 RFSTART 外接定时电阻 2.0 0

3 CF 外接定时电容 2.5 0.1

4 RF MIN 最低振荡频率设置，稳压控制输入 0 0

5 OPOUT 保护控制输出 0 0

6 OP IN- 保护参考电压输入 2.2 0

7 OP IN+ 过热保护取样输入 1.0 0

8 EN1 中断口保护输入 0.05 0

9 EN2 接地 0 0

10 GND 接地 0 0

11 LVS 低端驱动脉冲输出 6.1 0

12 VS VCC供电 13.4 0

13 NC 空脚 - -

14 OUT 接推挽输出电路 204 0.1

15 HVG 高端驱动脉冲输出 209 0.1

16 VBOOT 高端驱动浮动电源 215 0.1
