开关电源设计中的主要参数名称

开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。

它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。

在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。

2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。

（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。

二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。

（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。

（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。

2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。

（2）电压和电流等级：确保开关器件能承受最大电压和电流。

（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。

（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。

3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。

（2）精度：提高控制电路的采样精度，降低输出电压的波动。

（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。

三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。

3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。

4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。

5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。

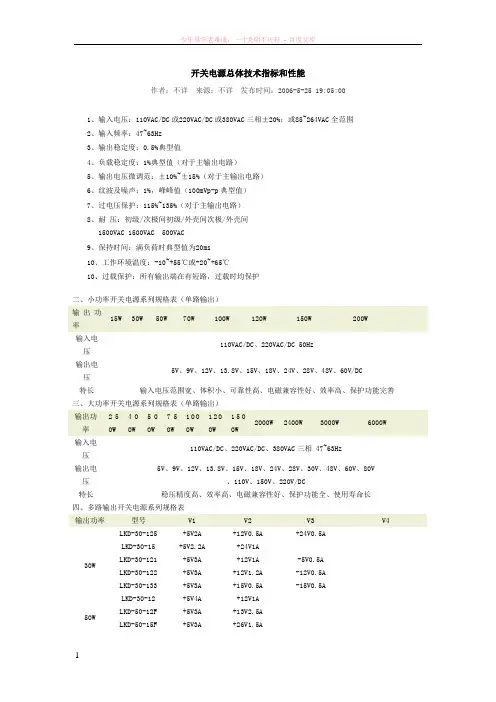

开关电源总体技术指标和性能作者：不详来源：不详发布时间：2006-5-25 19:05:001、输入电压：110VAC/DC或220VAC/DC或380VAC三相±20%；或85~264VAC全范围2、输入频率：47~63Hz3、输出稳定度：0.5%典型值4、负载稳定度：1%典型值（对于主输出电路）5、输出电压微调范：±10%~±15%（对于主输出电路）6、纹波及噪声：1%，峰峰值（100mVp-p典型值）7、过电压保护：115%~135%（对于主输出电路）8、耐压：初级/次极间初级/外壳间次极/外壳间1500VAC 1500VAC 500VAC9、保持时间：满负荷时典型值为20ms10、工作环境温度：-10~+55℃或-20~+65℃10、过载保护：所有输出端在有短路，过载时均保护二、小功率开关电源系列规格表（单路输出）输出功率15W 30W 50W 70W 100W 120W 150W 200W输入电压110VAC/DC、220VAC/DC 50Hz输出电压5V、9V、12V、13.8V、15V、18V、24V、28V、48V、60V/DC特长输入电压范围宽、体积小、可靠性高、电磁兼容性好、效率高、保护功能完善三、大功率开关电源系列规格表（单路输出）输出功率250W400W500W750W1000W1200W1500W2000W 2400W 3000W 6000W输入电压110VAC/DC、220VAC/DC、380VAC三相 47~63Hz输出电压5V、9V、12V、13.8V、15V、18V、24V、28V、30V、48V、60V、80V、110V、150V、220V/DC特长稳压精度高、效率高、电磁兼容性好、保护功能全、使用寿命长四、多路输出开关电源系列规格表输出功率型号V1 V2 V3 V430W LKD-30-125 +5V2A +12V0.5A +24V0.5A LKD-30-15 +5V2.2A +24V1ALKD-30-121 +5V3A +12V1A -5V0.5A LKD-30-122 +5V3A +12V1.2A -12V0.5A LKD-30-133 +5V3A +15V0.5A -15V0.5A LKD-30-12 +5V4A +12V1A50W LKD-50-12F +5V3A +13V2.5A LKD-50-15F +5V3A +26V1.5ALKD-50-133 +5V4A +15V1A -15V1ALKD-50-122A +5V5A +12V1A -12V1ALKD-50-122B +5V8A +12V0.5A -12V0.5ALKD-50-1325 +5V4A +15V0.5A -12V0.5A +24V0.5A LKD-50-1335A +5V4A +15V0.5A -15V0.5A +24V0.5A LKD-50-1225 +5V6A +12V1A -12V1A +24V0.5A LKD-50-12 +5V6A +12V2ALKD-50-15 +5V6A+24V1ALKD-50-1335B +5V6A +15V1A -15V1A +24V0.5A100WLKD-100-T +5V12A -5V8ALKD-100-11A +5V3A +7.5V11.ALKD-100-12 +5V3A +12V7.2ALKD--100-15 +5V3A +24V3.5ALKD-100-125 +5V6A +12V2A +24V2ALKD-100-133 +5V10A +15V2.5A -15V1ALKD-100-1221 +5V10A +12V2A -12V2A +5V1.5A LKD-100-1331 +5V10A +15V2A -15V2A +5V1.5A LKD-100-1225 +5V10A +12V2A -12V2A +24V1A LKD-100-1335 +5V10A +15V2A -15V2A +24V1A摘自电子发烧友网站：/article/83/145/2006/200605254774.html开关电源的技术指标信息来源: 维库开发网发布时间:2009年2月24日开关电源的技术指标有很多，包括电气指标、机械特性、适用环境、可靠性、安全性和生产成本等。

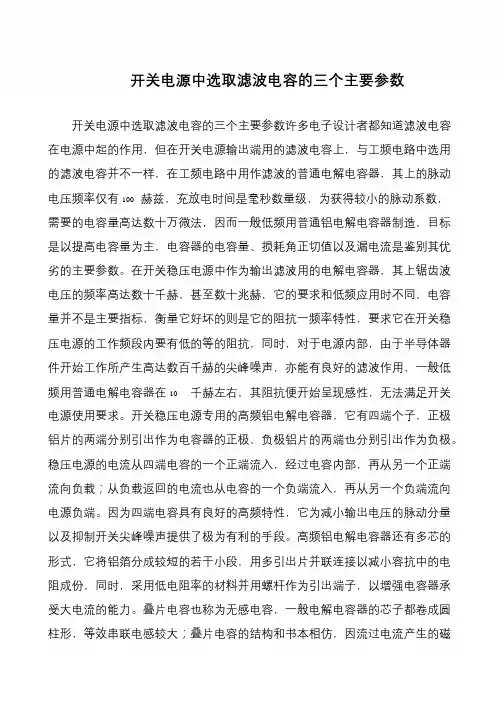

开关电源中选取滤波电容的三个主要参数开关电源中选取滤波电容的三个主要参数许多电子设计者都知道滤波电容在电源中起的作用，但在开关电源输出端用的滤波电容上，与工频电路中选用的滤波电容并不一样，在工频电路中用作滤波的普通电解电容器，其上的脉动电压频率仅有100 赫兹，充放电时间是毫秒数量级，为获得较小的脉动系数，需要的电容量高达数十万微法，因而一般低频用普通铝电解电容器制造，目标是以提高电容量为主，电容器的电容量、损耗角正切值以及漏电流是鉴别其优劣的主要参数。

在开关稳压电源中作为输出滤波用的电解电容器，其上锯齿波电压的频率高达数十千赫，甚至数十兆赫，它的要求和低频应用时不同，电容量并不是主要指标，衡量它好坏的则是它的阻抗一频率特性，要求它在开关稳压电源的工作频段内要有低的等的阻抗，同时，对于电源内部，由于半导体器件开始工作所产生高达数百千赫的尖峰噪声，亦能有良好的滤波作用，一般低频用普通电解电容器在10 千赫左右，其阻抗便开始呈现感性，无法满足开关电源使用要求。

开关稳压电源专用的高频铝电解电容器，它有四端个子，正极铝片的两端分别引出作为电容器的正极，负极铝片的两端也分别引出作为负极。

稳压电源的电流从四端电容的一个正端流入，经过电容内部，再从另一个正端流向负载；从负载返回的电流也从电容的一个负端流入，再从另一个负端流向电源负端。

因为四端电容具有良好的高频特性，它为减小输出电压的脉动分量以及抑制开关尖峰噪声提供了极为有利的手段。

高频铝电解电容器还有多芯的形式，它将铝箔分成较短的若干小段，用多引出片并联连接以减小容抗中的电阻成份，同时，采用低电阻率的材料并用螺杆作为引出端子，以增强电容器承受大电流的能力。

叠片电容也称为无感电容，一般电解电容器的芯子都卷成圆柱形，等效串联电感较大；叠片电容的结构和书本相仿，因流过电流产生的磁。

开关电源变压器参数详细讲解开关电源变压器是一种用于开关电源电路中的变压器，其主要功能是通过变换输入电压的大小和输出电压的大小来实现对电源的调节和稳定。

下面将详细讲解开关电源变压器的参数。

1. 输入电压（Vin）：开关电源变压器的输入电压是指供给变压器的电源电压。

在设计开关电源时，需要根据实际需求选择适当的输入电压，通常为220V或110V。

2. 输出电压（Vout）：开关电源变压器的输出电压是指通过变压器转换后得到的电源输出电压。

输出电压的大小取决于变压器的绕组比例和输入电压的大小。

3. 额定电压（Vrated）：开关电源变压器的额定电压是指其设计和制造时所能承受的最大电压。

超过额定电压的输入电压可能会导致变压器损坏或故障。

4. 额定功率（Prated）：开关电源变压器的额定功率是指其设计和制造时所能承受的最大功率。

超过额定功率的负载可能会导致变压器过热或损坏。

5. 绝缘电阻（Rins）：开关电源变压器的绝缘电阻是指变压器绕组之间的绝缘性能。

绝缘电阻越大，变压器的绝缘性能越好，能够有效防止漏电和电击等安全问题。

6. 频率（f）：开关电源变压器的频率是指输入电源的频率。

在中国，标准的电源频率为50Hz，而在其他国家和地区可能有不同的标准频率。

7. 效率（η）：开关电源变压器的效率是指输出功率与输入功率之间的比值。

通常情况下，开关电源变压器的效率应尽可能高，以减少能量损耗和热量产生。

8. 温升（ΔT）：开关电源变压器的温升是指变压器在工作过程中产生的温度上升。

温升过高可能会导致变压器过热，甚至损坏。

9. 绝缘等级：开关电源变压器的绝缘等级是指变压器的绝缘性能，常用的绝缘等级有F、H等级。

绝缘等级越高，变压器的绝缘性能越好，能够更好地保护变压器和使用者的安全。

10. 尺寸和重量：开关电源变压器的尺寸和重量是指变压器的外形尺寸和重量。

在设计和选择开关电源变压器时，需要考虑变压器的尺寸和重量是否适合安装和使用的场所。

P O额定输出功率η 整机效率Is 次级绕组电流I PRI 初级绕组电流I R初级绕组脉动电流I R=I p*K RP(比值关系)K RP初级绕组电流比例因素K RP=I R/I pIp 初级绕组峰值电流Ip=I R/K RP(比值关系) Ip=I AVG/(1-0.5K RP)*Dmax(数值)I RMS初级绕组有效值电流Dmax 最大占空比Dmax=U OR/U OR+U Imin-U DS(on)*100%U Imin最低直流电压(一般取90V)C XT初级绕组的分布电容C D次级绕组的分布电容C OSS输出电容值U DS漏-源峰值脉冲U OR初级绕组感应电压L PO初级绕组漏感L SO次级绕组漏感I AVG输入电流平均值I AVG=P o/η*U IminB M最大磁通密度B M=100*I P*L P/N P*S Jδ 磁芯气隙宽度δ=40ΠS J(N P2/1000L P-1/1000A L)M 铜线安全边距，三重绝缘线M=0I SP次级峰值电流I SP=I P*N P/N SI SRMS次级有效值电流I RI输出滤波电容上的纹波电流Dsm 次级导线最小直径(裸线)DSM 次级导线最大外径（带绝缘层）DSM=b-2M/NsJ 初级绕组的电流密度（一般值为4-10A/mm2）U(BR)S次级整流管最大反向峰值电压U(BR)S=Uo+Umax*Ns/NpU(BR)FB反馈级整流管最大反向峰值电压U(BR)FB=U FB+Umax*N F/N PUo 输出额定电压U FB反馈额定电压N S输出次级绕组匝数Ns=(Uo+U D)*N P*(1-Dam)/V in(min)*DmaxN F反馈绕组匝数N F=Ns*U FB+U F2/Uo+U F1N P初级绕组匝数N P=Ns*U OR/Uo+U F1 ;N P=L P*I P/Ae*BU RI 输出纹波电压U RI=I SP*roI RMS整流桥输入有效值电流I RMS=Po/η*umin*CosφI OM最大输出电流ro 输出电容的等效串联电阻值（可查电容规格）C A导线的电流容量CA=400园密耳/ACosφ 开关电源功率因素（一般为0.5-0.7）I BR整流桥有效电流值I BR≥2I RMSU RM反馈级整流管最大反向工作电压U RM≥1.25U(BR)FBU BR整流桥最大反向击穿电压U BR≥1.25√2*umaxA LG 有气隙的磁芯等效电感A LG=L P/N P2L P初级绕组电感量LP=106*Po/I P2*K RP(1-K RP/2)f(HZ)*Z(1-η)+η/ηZ 损耗分配因素b E 有效骨架宽度b E=d(b-2M)d 初级层数b 骨架宽度n 初、次级的匝数比B AC交流磁通密度B AC=B M*K RP/Z ;B AC=108(Umin-U DS(ON))Dmax/2fS J*N P A L无气隙时的等效电感L 有效磁路长度S J 磁芯有效横截面积μr 无气隙时的相对磁导率μr=A L*1/4Π*S JD PM初级绕组导线的最大外径（带绝缘层）umin 交流输入最小值umax 交流输入最大值Umin 直流输入最小值Umax 直流输入最大值。

高频开关电源系统的主要技术参数
1.输入电压范围：高频开关电源系统通常需要输入直流电压或交流电压。

输入电压范围决定了电源系统的适用范围。

一般来说，输入电压范围是根据具体的应用需求来确定的，比如直流电压范围一般为12V、24V、48V等，交流电压范围一般为100V、220V、380V等。

2.输出电压范围：高频开关电源系统可以根据实际需求提供不同输出电压。

输出电压范围由电源系统的设计和组成元件决定。

一般来说，输出电压范围可以从几伏特到几千伏特不等。

3.输出功率：输出功率是指高频开关电源系统在工作状态下能够提供的最大功率。

输出功率的大小通常由应用需求来确定。

一般来说，输出功率可以从几瓦到几千瓦不等。

4.转换效率：转换效率是指高频开关电源系统将输入电能转换为输出电能的效率。

转换效率越高，系统的能量损耗就越少，效率也越高。

一般来说，高频开关电源系统的转换效率可以达到90%以上。

5.纹波和噪声：纹波和噪声是指高频开关电源系统输出电压中的波动和噪声。

纹波和噪声对于一些应用来说非常重要，比如在精密仪器和通信设备中，需要较低的纹波和噪声水平。

6.绝缘电阻：绝缘电阻是指高频开关电源系统的输入和输出之间的绝缘能力。

绝缘电阻决定了系统的安全性能。

一般来说，绝缘电阻应满足相关的国际和行业标准要求。

7.工作温度范围：工作温度范围是指高频开关电源系统能够正常工作的温度范围。

一般来说，高频开关电源系统的工作温度范围根据具体的应用需求来确定。

开关电源的主要性能指标及其分析开关电源主要性能指标分为输入参数、输出参数、电磁兼容性能指标和其他标准等４类，它们是开关电源选择和设计制造的依据。

1、输入参数（1）输入电压国内应用的民用交流三相电源电压为３８０Ｖ，单相为２２０Ｖ。

目前，开关电源多采用国际通用电压范围，即单相交流８５～２６５Ｖ，这一范围覆盖了全球各种民用电源标准所限定的电压。

直流输入电压情况较复杂，从２４～６００Ｖ均有可能。

由于输入电压变化范围过宽，在设计开关电源过程中就必须留下较大裕量而造成浪费，因此，变化范围应在满足实际要求的前提下尽可能小。

（2）输入频率我国市电频率为５０Ｈｚ。

航空、航天及船舶用电源常采用４００Ｈｚ，它们的输入电压通常为单相或三相１１５Ｖ，整流后的脉动频率远高于工频，因而整流后所接滤波电容的电容量可减小很多。

（3）输入相数三相输入的情况下，整流后直流电压约为单相输入时的１．７倍，当开关电源功率大于５ｋＷ时，应选三相输入，以避免引起电网三相间的不平衡，同时可减小主电路的电流，以降低损耗。

功率为３～５ｋＷ时可选单相输入，以降低主电路电压等级，以降低成本。

（4）输入谐波电流和功率因数为保护电网环境、降低谐波污染、提高电能效率，许多国家和地区已出台相应的更高的标准要求（ＩＥＣ６１０００－３系列），对用电装置的输入谐波电流和功率因数做出较严格的规定，因而，输入谐波和功率因数成为开关电源的一个重要指标，也成为设计、应用开关电源产品的一个重点。

但减小谐波电流和提高功率因数会增大电路的复杂程度，增加成本，可靠性也会随着元器件的增加而下降。

因此，应根据实际需要和有关标准来制定指标。

目前单相有源功率因数校正（ＰＦＣ）技术已基本成熟，附加成本也较低，可很容易使输入功率因数达到０．９９以上，输入总谐波电流小于５％。

三相ＰＦＣ技术还不成熟，若要使功率因数达到较高值（如高于０．９９），则需要６开关ＰＷＭ整流电路，其成本很可能会高于后级ＤＣ／ＤＣ变换器成本。

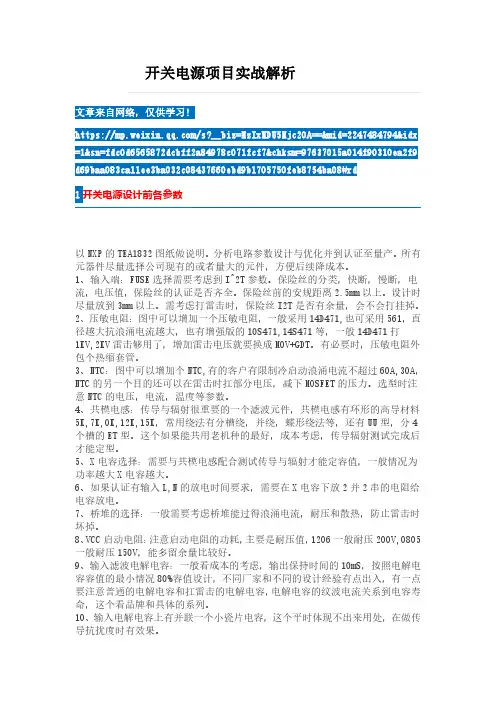

1开关电源设计前各参数以NXP的TEA1832图纸做说明。

分析电路参数设计与优化并到认证至量产。

所有元器件尽量选择公司现有的或者量大的元件，方便后续降成本。

1、输入端：FUSE选择需要考虑到I^2T参数。

保险丝的分类，快断，慢断，电流，电压值，保险丝的认证是否齐全。

保险丝前的安规距离2.5mm以上。

设计时尽量放到3mm以上。

需考虑打雷击时，保险丝I2T是否有余量，会不会打挂掉。

2、压敏电阻：图中可以增加一个压敏电阻，一般采用14D471,也可采用561，直径越大抗浪涌电流越大，也有增强版的10S471,14S471等，一般14D471打1KV,2KV雷击够用了，增加雷击电压就要换成MOV+GDT。

有必要时，压敏电阻外包个热缩套管。

3、NTC：图中可以增加个NTC,有的客户有限制冷启动浪涌电流不超过60A,30A，NTC的另一个目的还可以在雷击时扛部分电压，减下MOSFET的压力。

选型时注意NTC的电压，电流，温度等参数。

4、共模电感：传导与辐射很重要的一个滤波元件，共模电感有环形的高导材料5K,7K,0K,12K,15K，常用绕法有分槽绕，并绕，蝶形绕法等，还有UU型，分4个槽的ET型。

这个如果能共用老机种的最好，成本考虑，传导辐射测试完成后才能定型。

5、X电容选择：需要与共模电感配合测试传导与辐射才能定容值，一般情况为功率越大X电容越大。

6、如果认证有输入L,N的放电时间要求，需要在X电容下放2并2串的电阻给电容放电。

7、桥堆的选择：一般需要考虑桥堆能过得浪涌电流，耐压和散热，防止雷击时坏掉。

8、VCC启动电阻：注意启动电阻的功耗，主要是耐压值，1206一般耐压200V,0805一般耐压150V，能多留余量比较好。

9、输入滤波电解电容：一般看成本的考虑，输出保持时间的10mS，按照电解电容容值的最小情况80%容值设计，不同厂家和不同的设计经验有点出入，有一点要注意普通的电解电容和扛雷击的电解电容，电解电容的纹波电流关系到电容寿命，这个看品牌和具体的系列。

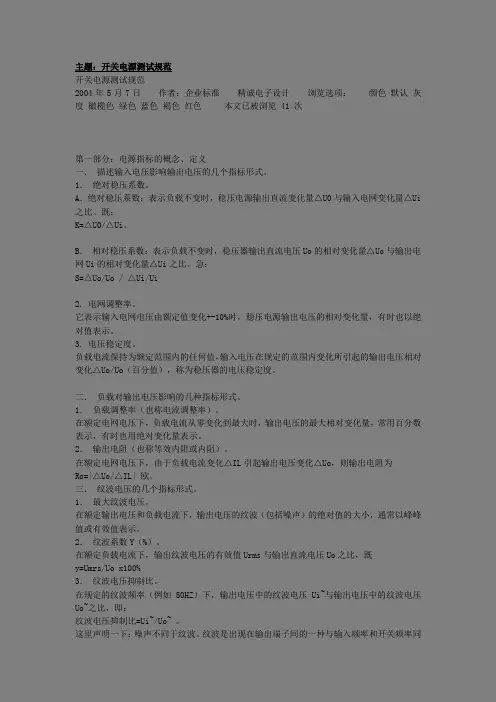

主题：开关电源测试规范开关电源测试规范2004年5月7日作者：企业标准精诚电子设计浏览选项：颜色默认灰度橄榄色绿色蓝色褐色红色本文已被浏览 41 次第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。

1．绝对稳压系数。

A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui 之比。

既：K=△U0/△Ui。

B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。

急：S=△Uo/Uo / △Ui/Ui2. 电网调整率。

它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。

3. 电压稳定度。

负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。

二．负载对输出电压影响的几种指标形式。

1．负载调整率（也称电流调整率）。

在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。

2．输出电阻（也称等效内阻或内阻）。

在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL| 欧。

三．纹波电压的几个指标形式。

1．最大纹波电压。

在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。

2．纹波系数Y（%）。

在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100%3．纹波电压抑制比。

在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。

这里声明一下：噪声不同于纹波。

纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。

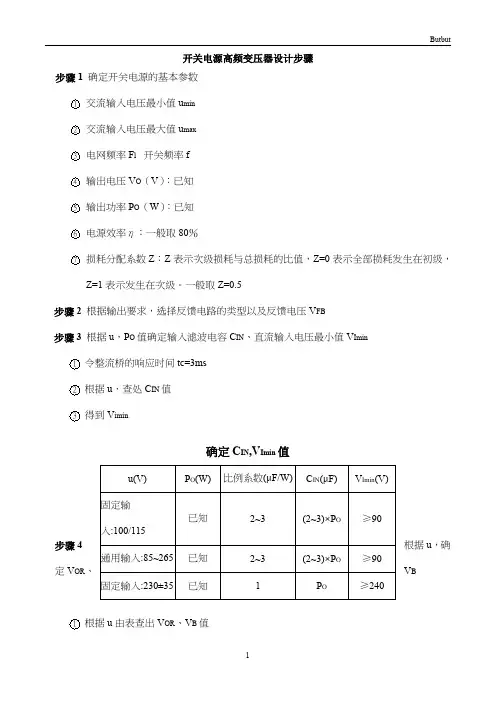

开关电源高频变压器设计步骤步骤1确定开关电源的基本参数1交流输入电压最小值u min2交流输入电压最大值u max3电网频率F l开关频率f4输出电压V O（V）：已知5输出功率P O（W）：已知6电源效率η：一般取80％7损耗分配系数Z：Z表示次级损耗与总损耗的比值，Z=0表示全部损耗发生在初级，Z=1表示发生在次级。

一般取Z=0.5步骤2根据输出要求，选择反馈电路的类型以及反馈电压V FB步骤3根据u，P O值确定输入滤波电容C IN、直流输入电压最小值V Imin1令整流桥的响应时间tc=3ms2根据u，查处C IN值3得到V imin确定C IN,V Imin值u(V)P O(W)比例系数(μF/W)C IN(μF)V Imin(V)固定输已知2~3(2~3)×P O≥90入:100/115步骤4根据u，确通用输入:85~265已知2~3(2~3)×P O≥90定V OR、V B 固定输入:230±35已知1P O≥2401根据u由表查出V OR、V B值2由V B 值来选择TVS步骤5根据Vimin 和V OR 来确定最大占空比DmaxV ORDmax= ×100％ V OR +V Imin －V DS(ON)1设定MOSFET 的导通电压V DS(ON)2应在u=umin 时确定Dmax 值，Dmax 随u 升高而减小步骤6确定初级纹波电流I R 与初级峰值电流I P 的比值K RP ，K RP =I R /I Pu(V)K RP最小值(连续模式)最大值(不连续模式)固定输入:100/1150.41通用输入:85~2650.441固定输入:230±350.61步骤7确定初级波形的参数①输入电流的平均值I AVGP OI A VG=ηV Imin②初级峰值电流I PI A VG I P =(1－0.5K RP )×Dmax③初级脉动电流I Ru(V)初级感应电压V OR (V)钳位二极管反向击穿电压V B (V)固定输入:100/1156090通用输入:85~265135200固定输入:230±35135200④初级有效值电流I RMSI RMS=I P√D max×(K RP2/3－K RP+1)步骤8根据电子数据表和所需I P值选择TOPSwitch芯片①考虑电流热效应会使25℃下定义的极限电流降低10％，所选芯片的极限电流最小值I LIMIT(min)应满足：0.9I LIMIT(min)≥I P步骤9和10计算芯片结温Tj①按下式结算：Tj＝[I2RMS×R DS(ON)+1/2×C XT×(V Imax+V OR)2f]×Rθ＋25℃式中C XT是漏极电路结点的等效电容，即高频变压器初级绕组分布电容②如果Tj＞100℃，应选功率较大的芯片步骤11验算I P IP=0.9I LIMIT(min)1输入新的K RP且从最小值开始迭代，直到K RP=12检查I P值是否符合要求3迭代K RP=1或I P=0.9I LIMIT(min)步骤12计算高频变压器初级电感量L P，L P单位为μH106P O Z(1－η)+ ηL P= ×I2P×K RP(1－K RP/2)f η步骤13选择变压器所使用的磁芯和骨架，查出以下参数：1磁芯有效横截面积Sj（cm2），即有效磁通面积。

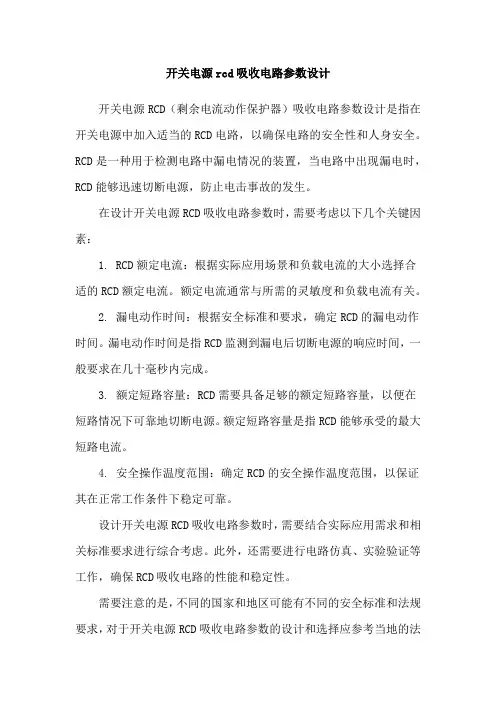

开关电源rcd吸收电路参数设计
开关电源RCD（剩余电流动作保护器）吸收电路参数设计是指在开关电源中加入适当的RCD电路，以确保电路的安全性和人身安全。

RCD是一种用于检测电路中漏电情况的装置，当电路中出现漏电时，RCD能够迅速切断电源，防止电击事故的发生。

在设计开关电源RCD吸收电路参数时，需要考虑以下几个关键因素：
1. RCD额定电流：根据实际应用场景和负载电流的大小选择合适的RCD额定电流。

额定电流通常与所需的灵敏度和负载电流有关。

2. 漏电动作时间：根据安全标准和要求，确定RCD的漏电动作时间。

漏电动作时间是指RCD监测到漏电后切断电源的响应时间，一般要求在几十毫秒内完成。

3. 额定短路容量：RCD需要具备足够的额定短路容量，以便在短路情况下可靠地切断电源。

额定短路容量是指RCD能够承受的最大短路电流。

4. 安全操作温度范围：确定RCD的安全操作温度范围，以保证其在正常工作条件下稳定可靠。

设计开关电源RCD吸收电路参数时，需要结合实际应用需求和相关标准要求进行综合考虑。

此外，还需要进行电路仿真、实验验证等工作，确保RCD吸收电路的性能和稳定性。

需要注意的是，不同的国家和地区可能有不同的安全标准和法规要求，对于开关电源RCD吸收电路参数的设计和选择应参考当地的法
律法规和技术标准。

为了确保电路的安全和可靠性，建议咨询专业的电气工程师或从事相关领域的专业人士。

开关电源的原理与设计开关电源是一种高效、稳定并且广泛应用于各种电子设备中的电源供应方式。

本文将探讨开关电源的原理与设计方法，帮助读者理解和应用开关电源技术。

一、开关电源的原理开关电源的工作原理主要基于开关器件（如晶体管或MOSFET）、变压器和滤波电路。

其基本原理如下：1. 输入电压通过整流桥变成直流电压，然后经过输入滤波电路去除大部分的纹波。

2. 直流电压通过PWM（脉宽调制）技术控制开关器件，使其周期性地开关。

3. 开关器件的快速开关与关断导致电压和电流的变化，并通过变压器传导到输出端。

4. 输出电压经过输出滤波电路去除纹波，然后供应给负载。

二、开关电源的设计要素1. 选定开关器件：合适的开关器件应具备低导通电阻、快速开关速度和高耐受电压等特点。

2. 设计变压器：变压器的设计应根据输入输出电压比例、功率需求和开关频率来选择合适的磁芯和线圈参数。

3. 输出滤波：合理设计输出滤波电路以减小输出纹波，采用合适的电容和电感来实现滤波效果。

4. 转换控制电路：PWM技术常用于控制开关器件的开关频率和占空比，需要设计合适的控制电路来实现转换。

三、开关电源的设计步骤1. 确定功率需求：根据需求确定开关电源的输出功率和电压范围。

2. 选择开关器件：根据功率需求选择适合的开关器件，考虑其导通电阻、开关速度和电压容忍度等。

3. 设计变压器：根据输入输出电压比例和功率需求设计变压器的磁芯和线圈参数。

4. 设计滤波电路：根据输出电压的纹波要求确定输出滤波电路的参数，包括电容和电感等。

5. 设计转换控制电路：选择合适的PWM控制芯片或设计自己的控制电路，实现开关器件的控制。

四、开关电源的优点1. 高效性：相比线性电源，开关电源的转换效率更高，能够节省能源并减少功耗。

2. 稳定性：开关电源具有更好的稳定性和调节性能，能够在不同负载条件下保持输出电压的稳定。

3. 体积小巧：开关电源采用高频开关器件和储能元件，使得电源尺寸更小、重量更轻。

开关电源各磁性元器件的分布参数开关电源是一种能够将电源输入的直流电转换为经过开关管开关调制后的高频方波电流输出的电源。

开关电源中常使用到的磁性元器件包括变压器、电感器、磁环和补偿电感等。

本文将分别介绍这些磁性元器件的分布参数，包括互感系数、漏感系数、品质因数和饱和电感等。

1.变压器：变压器是开关电源中最常见的磁性元器件之一，其主要用于实现电压变换、隔离和电流控制等功能。

变压器的互感系数（k）是衡量一组线圈中能够转移能量的比例，k的范围通常在0.8到1之间。

当变压器的一端开路时，另一端的电流不能完全传导到另一线圈，形成了漏感。

漏感系数（k_m）是分析变压器性能的重要参数，其数值范围一般在0.03到0.3之间。

同时，变压器的品质因数（Q）是描述其在工作频率下的能量传输效率的指标，其数值越大，表示能量传输越高效。

2.电感器：电感器是通过感应磁场来储存和释放电能的元件。

开关电源中使用到的电感器主要包括电感线圈、磁环和电感峰值等。

电感线圈的主要参数是饱和电感（L_s）和功率损耗（R_s）。

饱和电感是在给定电流下，电感线圈中储存的能量的最大值。

功率损耗是电感器在工作时由于电阻而产生的能量损耗。

磁环是一种通过改变线圈的电流来调整电感器参数的设备。

3.磁环：磁环是用于储存和调整磁场能量的一种磁性材料。

在开关电源中，磁环主要用于调整电感器的感应能量。

磁环的厚度、面积和抗磁饱和能力等是影响其性能的重要参数。

4.补偿电感：开关电源中的补偿电感用于实现对电源端电感的变化进行补偿，从而提高系统的稳定性和效率。

补偿电感的主要参数是补偿比（R_c），它是补偿电感的导磁性能与电源端电感的比值。

当补偿比为1时，表示补偿电感和电源端电感的导磁性能相等。

综上所述，开关电源中的磁性元器件包括变压器、电感器、磁环和补偿电感等，它们都具有不同的分布参数。

了解和掌握这些分布参数有助于正确选择磁性元器件，优化开关电源的性能和效率。

开关电源设计中的参数计算
首先，我们需要确定开关电源的输入和输出要求。

输入要求一般包括输入电压范围和输入电流要求。

输出要求一般包括输出电压和输出电流。

接下来，根据输入电压范围，可以确定工作在什么样的输入电压下。

一般来说，输入电压范围是一个固定的值，比如220V。

在选择电源器件和元器件时，需要考虑到输入电压的范围，以确保它们的工作参数符合要求。

然后，根据输出电压和输出电流，可以计算出电源的输出功率。

输出功率的计算公式是P=V*I，其中P为输出功率，V为输出电压，I为输出电流。

根据实际情况来确定输出功率，一般要保留一定的余量，以应对一些特殊情况。

接着，根据输出功率和输入电压，可以计算出开关电源的效率。

开关电源的效率一般是大于90%的，可以通过以下公式来计算：
η = (Pout / Pin) * 100%
其中，η为开关电源的效率，Pout为输出功率，Pin为输入功率。

此外，还需要选择适当的开关频率。

开关频率一般在几十kHz到几MHz之间，不同工作频率下，对电源器件和元器件有不同的要求。

一般来说，工作频率越高，电容器和电感器的值就越小，但是开关器件的功耗也越大。

最后，还可以计算出一些其他的参数，比如输入功率、开关器件的功耗、电源的输出电压波动率等等。

这些参数的计算可以根据具体的电路拓扑和元器件的特性来确定。

总之，开关电源设计中的参数计算涉及到多个方面的考虑，包括输入
输出要求、功率计算、效率计算、频率选择等等。

根据具体的设计目标和
实际情况，可以确定出适合的参数数值，从而设计出高效稳定的开关电源。

开关电源的详细参数开关电源是一种常用的电源供应器件，广泛应用于各种电子设备中。

它的主要作用是将输入电源转化为稳定的输出电压，以供电子设备使用。

下面将详细介绍开关电源的几个重要参数。

1. 输入电压范围（Input Voltage Range）：开关电源能够适应的输入电压范围是其一个重要参数。

一般来说，开关电源能够应对的输入电压范围是在标称电压的50%至125%之间。

例如，标称电压为220V的开关电源，输入电压范围将是110V至275V。

2. 输出电压（Output Voltage）：输出电压是开关电源输出的直流电压值，通常用伏特（V）来表示。

不同的应用需要不同的输出电压值。

常见的输出电压有3.3V、5V、12V等。

3. 输出电流（Output Current）：输出电流是开关电源输出的直流电流值，通常用安培（A）来表示。

输出电流需要根据设备的功率需求来选择，以确保设备正常工作。

4. 输出功率（Output Power）：输出功率是开关电源所能提供的输出电流和输出电压的乘积，通常用瓦（W）来表示。

输出功率是设备的总输出能力，需要根据应用的功率需求来选择。

5. 效率（Efficiency）：效率是开关电源输出功率与输入功率之间的比值，通常用百分比表示。

高效率的开关电源能够在输出稳定的同时，减少功率损失和发热。

高效率对于节能和长期运行非常重要。

6. 稳压精度（Voltage Regulation）：稳压精度是指开关电源在负载变化范围内，输出电压的波动程度。

稳压精度越高，输出电压的稳定性越好。

一般来说，稳压精度在1%以内可以满足大多数应用要求。

7. 纹波电压（Ripple Voltage）：纹波电压是指开关电源输出电压中包含的交流成分，通常用毫伏（mV）来表示。

较低的纹波电压可以减少对其他电子元件的干扰，提高设备的可靠性。

8. 启动时间（Startup Time）：启动时间是指开关电源从冷启动到输出电压稳定的时间。

很全的开关电源各个元器件--计算/选型开关电源元器件选型—保险丝第一个安规元件—保险管1作用：安全防护。

在电源出现异常时，为了保护核心器件不受到损坏。

2技术参数：额定电压V、额定电流I、熔断时间I^2RT。

3分类：快断、慢断、常规1、0.6为不带功率因数校正的功率因数估值2、Po输出功率3、η 效率（设计的评估值）4、Vinmin 最小的输入电压5、2为经验值，在实际应用中，保险管的取值范围是理论值的1.5~3倍。

6、0.98 PF值开关电源元器件选型—热敏电阻NTC的作用NTC是以氧化锰等为主要原料制造的精细半导体电子陶瓷元件。

电阻值随温度的变化呈现非线性变化，电阻值随温度升高而降低。

利用这一特性，在电路的输入端串联一个负温度系数热敏电阻增加线路的阻抗，这样就可以有效的抑制开机时产生的浪涌电压形成的浪涌电流。

当电路进入稳态工作时，由于线路中持续工作电流引起的NTC发热，使得电阻器的电阻值变得很小，对线路造成的影响可以完全忽略。

NTC的选择公式对上面的公式解释如下：1. Rt 是热敏电阻在T1温度下的阻值；2. Rn是热敏电阻在Tn常温下的标称阻值；3. B是材质参数；(常用范围2000K~6000K)4. exp是以自然数e 为底的指数（e =2.{{71828:0}} ）；5. 这里T1和Tn指的是K度即开尔文温度，K度=273.15(绝对温度)+摄氏度. 开关电源元器件选型—压敏电阻压敏电阻的作用1、压敏电阻是一种限压型保护器件。

利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

2、主要作用：过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等。

3、主要参数有：压敏电压、通流容量、结电容、响应时间等。

4、压敏电阻的响应时间为ns级，比空气放电管快，比TVS管（瞬间抑制二极管）稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。

反激开关电源设计计算反激开关电源是一种常用的电源设计方案，它具有体积小、效率高、成本低等优点，广泛应用于各种电子设备中。

本文将从原理、设计计算、电路图等方面对反激开关电源进行详细介绍。

一、原理反激开关电源是一种采用变压器的开关电源，其基本原理是通过开关管的开关控制，使得输入电压经过变压器变换输出所需的电压。

在正常工作状态下，开关管周期性地打开和关闭，实现能量的转换和传递。

由于反激开关电源采用了变压器，能够实现电压的升降转换，因此在输出电压和电流方面具有较好的稳定性。

二、设计计算反激开关电源的设计需要考虑多个参数，包括输入电压、输出电压、输出电流、开关频率等。

下面将分别介绍这些参数的设计计算方法。

1. 输入电压设计计算输入电压是指反激开关电源的输入电源电压，一般为交流电压。

在设计时，需要根据实际应用需求确定输入电压的范围。

常见的输入电压范围有220V、110V等。

在电源设计中，需要根据输入电压范围选择合适的变压器和电容器等元件。

2. 输出电压设计计算输出电压是指反激开关电源输出的直流电压。

在设计时，需要根据实际应用需求确定输出电压的大小。

常见的输出电压有5V、12V、24V等。

在电源设计中，需要根据输出电压确定变压器的变比，以及选择合适的电容器、电感等元件。

3. 输出电流设计计算输出电流是指反激开关电源输出的直流电流。

在设计时，需要根据实际应用需求确定输出电流的大小。

常见的输出电流有1A、2A、5A等。

在电源设计中，需要根据输出电流确定变压器的功率，以及选择合适的开关管、电感等元件。

4. 开关频率设计计算开关频率是指反激开关电源开关管的开关频率。

在设计时，需要根据实际应用需求确定开关频率的大小。

常见的开关频率有50kHz、100kHz等。

在电源设计中，需要根据开关频率确定开关管的特性，以及选择合适的电容器、电感等元件。

三、电路图下图是一种常见的反激开关电源电路图示例：（这里省略了图片链接）在电路图中，可以看到主要包括输入电路、开关电路、变压器、整流滤波电路和输出电路等部分。
