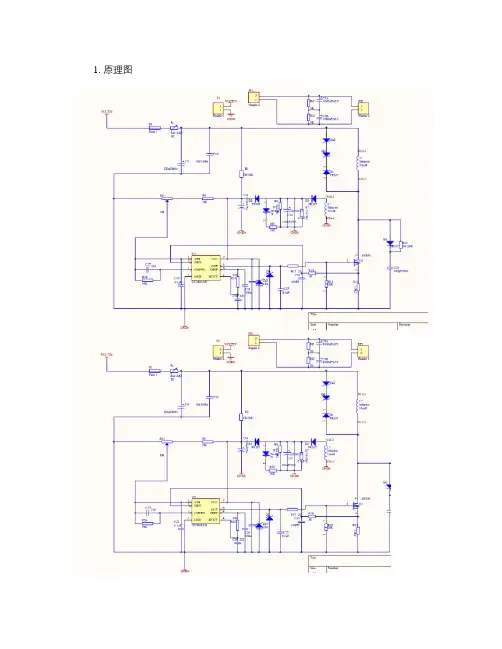

1.原理图2.技术指标(1 输入电压:185V AC~240VAC(2输出电压1:+5VDC,额定电流1A,最小电流750mA ; (3输出电压2:+12VDC, 额定电流1A,最小电流100mA ; (4输出电压3:-12VDC ,额定电流1A,最小电流100mA ; (5输出电压4:+24VDC,额定电流1.5A,最小电流250mA ;(6输出电压纹波:+5V,±12V :最大100mV (峰峰值;+24V:最大250mV (峰峰值(7输出精度:+5V,±12V撮大± 5%; +24V:最大± 10%; (8效率:大于80% 3.参数计算(1输出功率:5V 112V 1224V 1.565out P A A A W =x + xx +x = (3-1 (2 输入功率:6581.2580%0.8out in P WP W ===(3-2 (3直流输入电压:采用单相桥式不可控整流电路(max240VAC 1.414=340VDCin V =x (3-3 (min185VAC 1.414=262VDCin V =x (3-4 (4最大平均电流:(m a x(m i n 81. 250. 31262inin in P W I A V V=(3-5(5最小平均电流: (min(max 81.250.24340 in in in P WI A V ==(3-6 (6峰值电流:可以采用下面两种方法计算,本文采用式(3-8的方法。
(minmax (min(min225581.251.550.4262out out out Pk C in in in P P P W I I A V D V V V x =====x (3-7 min 5.55.581.251.71262out Pk C in P W I I A V V x ==(3-8 (7 散热:基于MOSFET的反激式开关电源的经验方法:损耗的35%是由MOSFET产生, 60%是由整流部分产生的。
开关电源设计(精通型)一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断,实现电能的高效转换。
它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。
在开关电源中,开关器件将输入的交流电压转换为高频脉冲电压,通过开关变压器实现电压的升降,经过输出整流滤波电路,得到稳定的直流电压。
2. 分类(1)PWM(脉冲宽度调制)型开关电源:通过调节脉冲宽度来控制输出电压,具有高效、高精度等特点。
(2)PFM(脉冲频率调制)型开关电源:通过调节脉冲频率来控制输出电压,适用于负载变化较大的场合。
二、开关电源关键技术与设计要点1. 高频变压器设计(1)选用合适的磁芯材料,保证变压器在高频工作时的磁通密度不超过饱和磁通密度。
(2)合理设计变压器的绕组匝数比,以满足输出电压和电流的要求。
(3)考虑变压器损耗,包括铜损、铁损和杂散损耗,确保变压器具有较高的效率。
2. 开关器件的选择与应用(1)开关频率:根据开关电源的设计要求,选择合适的开关频率。
(2)电压和电流等级:确保开关器件能承受最大电压和电流。
(3)功率损耗:选择低损耗的开关器件,提高开关电源的效率。
(4)驱动方式:根据开关器件的特点,选择合适的驱动电路。
3. 控制电路设计(1)稳定性:确保控制电路在各种工况下都能稳定工作。
(2)精度:提高控制电路的采样精度,降低输出电压的波动。
(3)保护功能:设置过压、过流、短路等保护功能,提高开关电源的可靠性。
三、开关电源设计实例分析1. 确定设计指标输入电压:AC 85265V输出电压:DC 24V输出电流:4.17A效率:≥90%2. 高频变压器设计选用EE型磁芯,计算磁芯尺寸、绕组匝数和线径。
3. 开关器件选择根据设计指标,选择一款适合的MOSFET作为开关器件。
4. 控制电路设计采用UC3842作为控制芯片,设计控制电路,实现开关电源的稳压输出。
5. 实验验证搭建实验平台,对设计的开关电源进行测试,验证其性能指标是否符合要求。

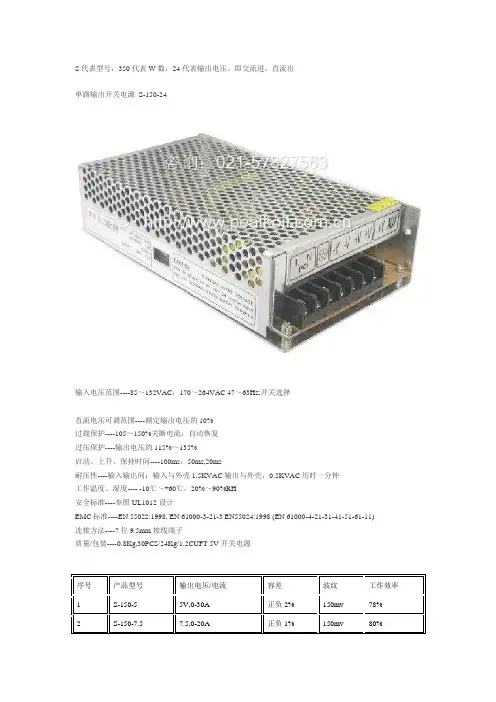

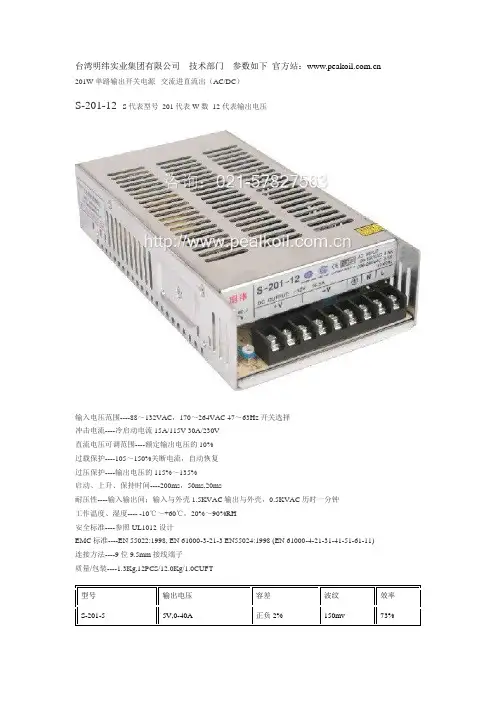

开关电源技术参数随着科学技术的发展,尤其是计算机、通信和航空事业的迅速发展,人们对各种仪器设备的体积、重量、效率要求是越来越高。
这就为体积小、重量轻、效率高的开关稳压电源提供广阔的发展空间。
下面我们给出开关电源的主要技术参数,客户选用产品时应参阅相应产品的技术规格书。
一.主要技术参数1、交流输入电压范围:85-132VAC,176-265VAC或85-265VAC2、输入频率范围:47-63Hz3、直流输入电压范围:9-28VDC.18-36VDC.36-72VDC、85-176VDC.200-400VDC.4、输出电压:DC2.5-240V5、输出功率:2.5W-4KW6、效率:>75%(典型值)7、线性调整率:≤0.5%8、负载调整率:≤1%9、纹牵扯噪声:≤l%V o10、输出保持时间:20ms(220VAC,典型值)11、启动时间:12、温度系数:<±0.03%/。
C13、输出电压调整范围:±10%(主路)14、输出过载保护:105%-150%15、输出过压保护:115%-150%16、耐压:输入-输出3KVAC∕Inin(1.5KVAC∕min),输入一地1.5KVAC∕min.输出一地0.5KVDC∕min17、绝缘阻抗:2100M。
(500VDC)18、工作环境温度:0-45o C.-10o C-60o C.-25o C-60o C.-25o C-75o C19、安全标准:符合GB4943,U1.1950,EN60950,CE,CCC等安全规范20、EMC标准:符合EN55022C1.ASSB,FCCPar115,EN6100021.寿命:可以在45。
C的环境温度下,满载工作一年以上。
高频开关电源系统的主要技术参数高频开关电源额定直流输出电压、浮充电压、均充电压、功率因数、稳压精度、效率、杂音电压 (不接蓄电池组 ) 、电池温度赔偿等。
1、额定直流输出电压:指市电经整流模块变换后的额定输出电压,正选的电源电压为-48V ,电压同意改动范围-40— -57V 。
这类“ -”型基础电压是指电源正馈电线接地,作为参照电位零伏,负馈电线装接熔断器后,与机架电源连结。
2、浮充电压:在市电正常时,蓄电池与整流器并联运转,蓄电池自放电惹起的容量损失便在全浮充过程被补足。
依据电池特征及温度所需增补损失电流的多少而设定的电压。
字3、均充电压:为使蓄电池迅速增补容量,视需要高升浮充电压,使流入电池增补电流增添,这一过程整流器输出得电压为“均充”电压。
4 功率因数:有功功率对视在功率的比叫做功率因数。
因为开关电源电路的整流部分使电网的电流波形畸变,谐波含量增大,而使得功率因数降低(不采纳任何举措,功率因数只有 0.6~0.7),污染了电网环境。
开关电源要大批进入电网,就一定提升功率因数,减少对电网的污染,免得损坏电网的供电质量。
满载状态下,功率因数不低于0.92。
5、效率:高频开关电源模块的寿命是由模块内部工作温升所决定。
温升主低主假如由模块的效率高低所决定。
此刻市场上大批使用的开关电源技术,主要采有的是脉宽调制技术(PWM )。
模块的消耗主要由开关管的开通、关断及导通三种状态下的消耗,浪涌汲取电路消耗,整流二极管导通消耗,工和协助电源功耗及磁心元件消耗等要素组成。
减少这些损耗就会提升模块的整体效率。
对此现行较好的办理方法分别是:开关管的开通、关断及导通状态的消耗采纳 MOSFET 和 IGBT 并联使用,利用两种不一样种类的器件的开头及导通消耗的优势互补,其综合消耗是利用单调种类开关管工作消耗的20% 左右;浪涌汲取电路可采用无消耗汲取电路,这一技术的使用使得该部分消耗大幅度降落;整流二极管可采纳导通电阻较小的器件,优化设计控制电路,选择集成度较高的IC 器件都可减少功耗;磁心资料可选择如菲利浦的 3C90 等均可减少消耗。
开关电源的详细参数开关电源是一种将直流电能转换为交流电能的电源装置,其工作原理是通过周期性开关元件(如晶体管、场效应管等)快速开闭来实现电能的转换。
开关电源具有体积小、效率高、重量轻、成本低、可靠性高等优点,在各种电子设备中得到广泛应用。
下面是开关电源的详细参数。
1.输入电压范围:开关电源的输入电压范围一般为100V~240V,支持广泛的电网输入电压。
2.输出电压:开关电源的输出电压根据不同的应用需求有不同的选择,常见的有5V、12V、24V等。
3.输出电流:开关电源的输出电流决定了其输出功率的大小,一般表达为输入电流和输出电流的比值,如100W的开关电源,输入电流为2A,输出电流为5A。
4.输出功率:开关电源的输出功率是指其提供给负载的功率,一般以瓦特(W)为单位。
输出功率通常由输出电压和输出电流决定,如输出电压为12V,输出电流为5A,则输出功率为60W。
5.输出电流调节范围:开关电源通常具有输出电流的可调节功能,通过调节电源内部的控制电路,可以实现输出电流的调节,以适应不同的负载需求。
6.输出电压调节范围:开关电源也具有输出电压的可调节功能,通过调节电源内部的控制电路,可以实现输出电压的调节,以适应不同的负载需求。
7.效率:开关电源的效率是指输入电能与输出电能之间的转换效率,一般以百分比表示,如80%的效率。
开关电源的效率通常在80%以上,高级别的开关电源可以达到90%以上的效率。
8.转换频率:开关电源的转换频率是指开关元件的开闭频率,一般用千赫兹(kHz)表示。
常见的开关电源转换频率为50kHz~200kHz,高级别的开关电源甚至可以达到MHz级别的转换频率。
9.波动噪声:开关电源的波动噪声是指输出电压或输出电流在给定负载下的小幅度波动,一般用百分之几表示。
低波动噪声的开关电源对于对输出电压或输出电流要求较高的应用非常重要。
10.保护功能:开关电源通常具有各种保护功能,如过载保护、短路保护、过压保护、过温保护等,以确保电源和负载的安全。
开关电源的主要性能指标及其分析开关电源主要性能指标分为输入参数、输出参数、电磁兼容性能指标和其他标准等4类,它们是开关电源选择和设计制造的依据。
1、输入参数(1)输入电压国内应用的民用交流三相电源电压为380V,单相为220V。
目前,开关电源多采用国际通用电压范围,即单相交流85~265V,这一范围覆盖了全球各种民用电源标准所限定的电压。
直流输入电压情况较复杂,从24~600V均有可能。
由于输入电压变化范围过宽,在设计开关电源过程中就必须留下较大裕量而造成浪费,因此,变化范围应在满足实际要求的前提下尽可能小。
(2)输入频率我国市电频率为50Hz。
航空、航天及船舶用电源常采用400Hz,它们的输入电压通常为单相或三相115V,整流后的脉动频率远高于工频,因而整流后所接滤波电容的电容量可减小很多。
(3)输入相数三相输入的情况下,整流后直流电压约为单相输入时的1.7倍,当开关电源功率大于5kW时,应选三相输入,以避免引起电网三相间的不平衡,同时可减小主电路的电流,以降低损耗。
功率为3~5kW时可选单相输入,以降低主电路电压等级,以降低成本。
(4)输入谐波电流和功率因数为保护电网环境、降低谐波污染、提高电能效率,许多国家和地区已出台相应的更高的标准要求(IEC61000-3系列),对用电装置的输入谐波电流和功率因数做出较严格的规定,因而,输入谐波和功率因数成为开关电源的一个重要指标,也成为设计、应用开关电源产品的一个重点。
但减小谐波电流和提高功率因数会增大电路的复杂程度,增加成本,可靠性也会随着元器件的增加而下降。
因此,应根据实际需要和有关标准来制定指标。
目前单相有源功率因数校正(PFC)技术已基本成熟,附加成本也较低,可很容易使输入功率因数达到0.99以上,输入总谐波电流小于5%。
三相PFC技术还不成熟,若要使功率因数达到较高值(如高于0.99),则需要6开关PWM整流电路,其成本很可能会高于后级DC/DC变换器成本。
1. 原理图2. 技术指标(1输入电压:185V AC~240VAC(2输出电压 1:+5VDC,额定电流 1A ,最小电流 750mA ; (3输出电压 2:+12VDC,额定电流 1A ,最小电流 100mA ; (4输出电压 3:-12VDC ,额定电流 1A ,最小电流100mA ; (5输出电压 4:+24VDC,额定电流 1.5A ,最小电流 250mA ;(6输出电压纹波:+5V,±12V :最大 100mV (峰峰值 ; +24V:最大 250mV (峰峰值(7输出精度:+5V,±12V :最大± 5%; +24V:最大± 10%; (8效率:大于 80% 3. 参数计算 (1输出功率:5V 112V 1224V 1.565out P A A A W =⨯+⨯⨯+⨯= (3-1 (2输入功率:6581.2580%0.8out in P WP W === (3-2 (3直流输入电压: 采用单相桥式不可控整流电路(max240VAC 1.414=340VDCin V =⨯ (3-3 (min185VAC 1.414=262VDCin V =⨯(3-4(4最大平均电流:(m a x(m i n 81. 250. 31262inin in P W I A V V=== (3-5(5最小平均电流:(min(max81.250.24340in in in P WI A V === (3-6 (6峰值电流:可以采用下面两种方法计算,本文采用式(3-8的方法。
(minmax (min(min225581.251.550.4262out out out Pk C in in in P P P W I I A V D V V V⨯======⨯ (3-7min 5.55.581.251.71262out Pk C in P WI I A V V⨯==== (3-8 (7散热:基于 MOSFET 的反激式开关电源的经验方法:损耗的 35%是由 MOSFET 产生, 60%是由整流部分产生的。
TOP22X系列虽然出来得比较早,但外围简单、高效,适合初学者制作。
图下面的是量产的真实数据。
变压器都是PC40材质。
同样适合100KHZ的其它芯片驱动的单端反激式开关电源!1. 12V/1A,12W电源。
IC用TOP223Y,100KHz。
磁芯:EE19,气息:0.15mm, 初级电感:950uH,初级:直径0.21单线饶110T,次级:0.41*2绕11T,反馈:8T2. 12V/1.5A,18W电源。
IC用TOP223Y,100KHz。
磁芯:EE22,气息:0.2mm, 初级电感:900uH,初级:直径0.26单线饶85T,次级:0.47*3绕10T,反馈:8T3. 12V/2A,24W电源。
IC用TOP223Y,100KHz。
磁芯:EE25,气息:0.25mm, 初级电感:850uH,初级:直径0.33单线饶85T 次级:0.47*4绕10T,反馈:8T4. 12V/2.5A,30W电源。
IC用TOP223Y,100KHz。
磁芯:PQ2020,气息:0.25mm, 初级电感:800uH,初级:直径0.33单线饶75T,次级:0.47*5绕9T,反馈:6T5. 12V/3A,36W电源。
IC用TOP224Y,100KHz。
磁芯:EC28,气息:0.25mm, 初级电感:730uH,初级:直径0.33单线饶60T,次级:0.47*5绕8T,反馈:5T6. 12V/4.2A,50W电源。
IC用TOP224Y,100KHz。
磁芯:PQ2620,气息:0.25mm, 初级电感:700uH,初级:直径0.33单线饶50T,次级:0.47*8绕6T,反馈:4T7. 12V/5A,75W电源。
IC用TOP225Y,100KHz。
磁芯:PQ2625,气息:0.3mm, 初级电感:600uH,初级:直径0.41单线饶48T,次级:0.47*8绕6T,反馈:4T8. 12V/8.1A,100W电源。
IC用TOP227Y,100KHz。
开关电源参数范文1.输入参数(1)输入电压范围:开关电源的输入电压范围通常为AC85-264V,可以适应不同地区的电压标准。
(2)输入频率范围:开关电源的输入频率范围通常为50/60Hz,可以适应不同地区的电源频率。
(3)输入电流:输入电流是指开关电源在正常工作时的输入电流,通常为几个安培。
2.输出参数(1)输出电压:开关电源的输出电压通常为直流电压,常见的有5V、12V、24V等。
(2)输出电流:输出电流是指开关电源能够提供的最大输出电流,通常以安培为单位。
(3)输出功率:输出功率是指开关电源提供的最大输出功率,通常以瓦特为单位。
(4)输出调整范围:开关电源的输出电压和电流通常具有一定的可调范围,可以根据需要进行调整。
3.效率参数(1)效率:开关电源的效率是指输入功率与输出功率的比值,通常以百分比表示。
(2)纹波电流和噪声:开关电源输出的直流电压和电流通常都存在一定的纹波和噪声,纹波电流和噪声越小越好。
4.工作环境参数(1)工作温度范围:开关电源的工作温度范围通常为-20℃~+50℃,可以适应不同的工作环境。
(2)相对湿度:开关电源的相对湿度范围通常为20%~90%,可以适应不同的湿度环境。
(3)海拔高度:开关电源的海拔高度范围通常为0~5000m,可以适应不同海拔地区的使用。
5.保护功能参数(1)过载保护:开关电源具有过载保护功能,当输出电流超过额定电流时,自动切断输出电流,以保护电源和负载。
(2)短路保护:开关电源具有短路保护功能,当输出短路时,自动切断输出电流,以避免电源和负载损坏。
(3)过压保护:开关电源具有过压保护功能,当输出电压超过额定电压时,自动切断输出电压,以保护负载。
(4)过温保护:开关电源具有过温保护功能,当温度超过一定值时,自动切断输出电流或电压,以防止电源过热。
(5)欠压保护:开关电源具有欠压保护功能,当输入电压低于一定值时,自动切断输出电流或电压,以避免电源和负载受损。
开关电源充电器适配器技术指标参数1.输入电压:充电器适配器的输入电压一般为交流电,常见的电压有110V和220V,适配器需要能够兼容这两种输入电压。
2.输出电压:充电器适配器的输出电压需要与充电设备所需的电压相匹配,以确保设备能够正常充电。
常见的输出电压有5V、9V、12V等。
3.输出电流:充电器适配器的输出电流决定了设备充电的速度。
一般来说,输出电流较大的适配器能够更快地完成充电过程。
输出电流的单位为安培(A)。
4.功率:充电器适配器的功率是指其输出电压与输出电流的乘积,单位为瓦特(W)。
功率越大,适配器能够提供更多的电能给设备,从而更快地完成充电过程。
5.效率:充电器适配器的效率表示其将输入电能转换为输出电能的百分比。
高效率的适配器能够减少能量的浪费,提高充电效率和节能效果。
6.厂商认证:充电器适配器需要通过一些电子产品安全认证,如CE、FCC等。
这些认证标志代表着适配器符合一定的安全标准,并能够保证使用时的安全性。
7.输入插头类型:充电器适配器的输入插头类型需要与所在地区的电源插座相匹配,常见的插头类型有三脚插头、两脚插头等。
8.保护机制:好的充电器适配器应具备过充电保护、过流保护、过热保护等机制,以确保设备在充电时的安全性和稳定性。
9.外壳材质:充电器适配器的外壳材质应具备耐高温、阻燃等特性,以确保使用时的安全性。
10.尺寸和重量:适配器的尺寸和重量在一定程度上影响其便携性,较小巧轻便的适配器更易于携带和使用。
总之,选择适配器时需要关注以上的技术指标参数,以确保充电器适配器能够满足设备的充电需求,并提供安全稳定的充电环境。
同时,购买有质量保证、具备认证标志的充电器适配器也是很重要的。
开关电源的详细参数开关电源是一种常用的电源供应器件,广泛应用于各种电子设备中。
它的主要作用是将输入电源转化为稳定的输出电压,以供电子设备使用。
下面将详细介绍开关电源的几个重要参数。
1. 输入电压范围(Input Voltage Range):开关电源能够适应的输入电压范围是其一个重要参数。
一般来说,开关电源能够应对的输入电压范围是在标称电压的50%至125%之间。
例如,标称电压为220V的开关电源,输入电压范围将是110V至275V。
2. 输出电压(Output Voltage):输出电压是开关电源输出的直流电压值,通常用伏特(V)来表示。
不同的应用需要不同的输出电压值。
常见的输出电压有3.3V、5V、12V等。
3. 输出电流(Output Current):输出电流是开关电源输出的直流电流值,通常用安培(A)来表示。
输出电流需要根据设备的功率需求来选择,以确保设备正常工作。
4. 输出功率(Output Power):输出功率是开关电源所能提供的输出电流和输出电压的乘积,通常用瓦(W)来表示。
输出功率是设备的总输出能力,需要根据应用的功率需求来选择。
5. 效率(Efficiency):效率是开关电源输出功率与输入功率之间的比值,通常用百分比表示。
高效率的开关电源能够在输出稳定的同时,减少功率损失和发热。
高效率对于节能和长期运行非常重要。
6. 稳压精度(Voltage Regulation):稳压精度是指开关电源在负载变化范围内,输出电压的波动程度。
稳压精度越高,输出电压的稳定性越好。
一般来说,稳压精度在1%以内可以满足大多数应用要求。
7. 纹波电压(Ripple Voltage):纹波电压是指开关电源输出电压中包含的交流成分,通常用毫伏(mV)来表示。
较低的纹波电压可以减少对其他电子元件的干扰,提高设备的可靠性。
8. 启动时间(Startup Time):启动时间是指开关电源从冷启动到输出电压稳定的时间。
常见开关电源参数设置手册目录一.艾默生开关电源系列 (1)1.1M500系列监控模块 (1)1.2PSM-A监控模块参数设置 (5)二.动力源开关电源参数设置 (12)2.1 DKD31监控模块参数设置 (12)2.2 DKD51型系统控制操作与参数设置 (18)三.中兴通讯开关电源参数设置 (23)3.1ZXDU68 开关电源CSU监控模块设置 (23)四.中达电通开关电源参数设置 (27)4.1MCR3000开关电源监控参数设置 (27)五.珠江开关电源参数设置 (34)5.1 CU2000H监控模块参数设置 (34)六.普天洲际开关电源参数设置 (36)6.1洲际DK04C监控模块参数 (36)一.艾默生开关电源系列1.1M500系列监控模块1.电池参数(基本参数)设置方法:2.下电保护参数设置方法:3.电池充电参数设置方法:4.电池参数(电池测试参数)设置方法:5.电池参数(温补参数)设置方法:6.系统参数设置方法:7.通信参数设置方法1.2PSM-A监控模块参数设置1.模块启动说明2.直流参数:设置3.系统管理:电池管理4.系统管理:控制5.系统管理:其它二.动力源开关电源参数设置2.1 DKD31监控模块参数设置DUM-48/50H系统人机界面由显示屏、指示灯和键盘三部分组成,显示屏为中文液晶显示,指示灯分红、绿色,键盘采用4键式,图7-1是DKD31显示屏、操作键示意图。
图7-1 DKD31显示屏、操作键示意图DKD31型控制器的4个操作键,在不同的菜单中它们的功能不同,操作键在菜单中功能如下:正面平视界面,4个操作键呈左右上下排位。
在界面显示屏菜单中有一组非黑色字体,以下简称“高亮字”,其余为黑体字,任何界面查询或参数设置均需将被查询或设置菜单调成“高亮字”,再按确认键才能翻开被查询页或进行参数调整与系统控制。
上键——上移键:页面含有“▲”符号内容菜单选择向上翻页;参数设置数字增加。
