灯具规格书11.30

LED三防灯产品规格书

华普新能源科技提供

一、应用范围

适用于各类型适用于工厂、仓库、冷库、地铁、机场、车库、体育场馆等潮湿、多灰尘场所，各种

粉状成品半成品加工场、蒸汽、水汽处理车间等高档办公写字楼，百货商场，无尘车间等高档场所的照

明。

二、产品特色

1、节能环保，无紫外线、红外线和汞污染，符合欧盟 ROHS 要求；

灯管外壳采用T8纯铝合金外壳加V0级光学阻燃PC罩

2、贴片LED白光，采用台湾超高亮度3528芯片以低衰减工艺封装而成第三代2835灯珠，单颗LED达

到11-12lm，达到1000小时零衰减。

3、100%纯聚碳酸酯外壳，防紫外线强。防紫外线V0级光学PC透明防护罩。外壳和防护罩纯聚碳酸酯材

质的运用，抗击力高达20J，比普通钢化玻璃高出2倍，是塑料制品的10倍。

4、内部设计有特殊的棱镜，输出光效果更好，且便于清洁维护。

5、外观轻盈，款式新颖，便于安装和运输。

三、产品外观:

四、产品规格

华普新能源科技提供

表面颜色 米白色

外观尺寸 L1273×W140×H120mm

LED 灯具编号 免维护LED三防灯 QC-SL002

灯具材质 纯铝合金，PC 塑料

输入电压

AC 85～265V/50Hz

电源效率 ≥95%

功率因数 ≥0.98

谐 波 ≤10%

绝缘电阻 5 兆欧

耐电电压 1500V/1min

出光角度 90°

显色指数 85

灯具使用光源 SMD 贴片LED

贮藏温度 -30~+65 摄氏度

灯具防护 IP65

检测认证 CE

华普新能源科技提供

光学和热学参数

配光曲线 温升测试图

XR-TGD10W 规格书

1

产品规格书

产品名称： 10W方形投光灯

产品型号： XR-TGD10W

文件编号： TGD-001

文件版次： A/1

制订部门： 技术部

文件发行变更记录

发行时间 文件版次 变更内容 制订人

2013-12-12 A/1

文件发放部门：技术部、生产部、品管部、国内营销部、国际贸易部、工业工程部

制订： 审核： 批准：

XR-TGD10W 规格书

2

一. 产品特点:

● 宽范围工作电压，长寿命，低光衰，维护成本低。

● 光效高，节能省电，比传统节能灯省电75%以上。

● 可直接替换传统大功率钠灯。

● 环保无污染，不含对环境有害的汞污染。

二. 外观尺寸:

三、技术参数：（正白条纹样品灯）

项目名称 参数值

输入电压 AC100V-240V

产品功率 12W±10%

光源功率 10W±10%

灯珠类型 COB

光通量 950lm±15%

光效值* 90m/W±10%

色温 6500K

显色指数 ≥70

功率因数 ≥0.9

灯珠数量 1PCS(10串1并)

工作环境温度 -20℃~~+55℃

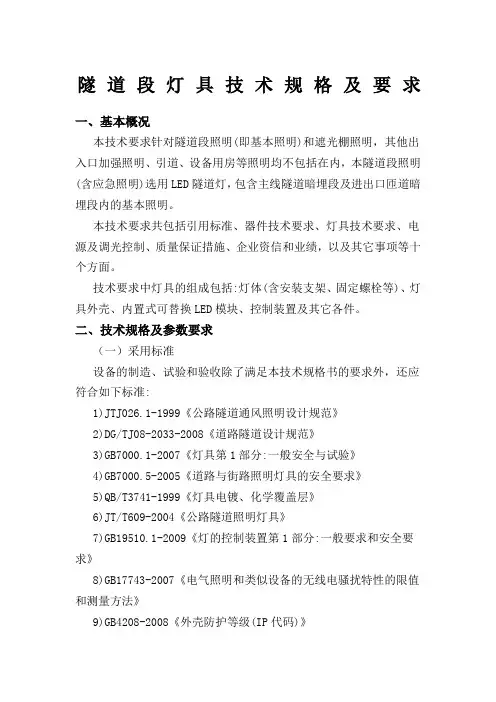

隧道段灯具技术规格及要求

一、基本概况

本技术要求针对隧道段照明(即基本照明)和遮光棚照明，其他出入口加强照明、引道、设备用房等照明均不包括在内，本隧道段照明(含应急照明)选用LED隧道灯，包含主线隧道暗埋段及进出口匝道暗埋段内的基本照明。

本技术要求共包括引用标准、器件技术要求、灯具技术要求、电源及调光控制、质量保证措施、企业资信和业绩，以及其它事项等十个方面。

技术要求中灯具的组成包括:灯体(含安装支架、固定螺栓等)、灯具外壳、内置式可替换LED模块、控制装置及其它各件。

二、技术规格及参数要求

（一）采用标准

设备的制造、试验和验收除了满足本技术规格书的要求外，还应符合如下标准:

1)JTJ026.1-1999《公路隧道通风照明设计规范》

2)DG/TJ08-2033-2008《道路隧道设计规范》

3)GB7000.1-2007《灯具第1部分:一般安全与试验》

4)GB7000.5-2005《道路与街路照明灯具的安全要求》

5)QB/T3741-1999《灯具电镀、化学覆盖层》

6)JT/T609-2004《公路隧道照明灯具》

7)GB19510.1-2009《灯的控制装置第1部分:一般要求和安全要求》

8)GB17743-2007《电气照明和类似设备的无线电骚扰特性的限值和测量方法》

9)GB4208-2008《外壳防护等级(IP代码)》 10)GB11918-2001《工业用插头插座和藕合器第1部分:通用要求》

11)GB11919-2001《工业用插头插座和耦合器第2部分:带插销和插套的电器附件的尺寸互换性要求》

12)GB/T17624.1-1998《电磁兼容综述电磁兼容术语和定义的应用与解释》

13)GB17625.1-2003《电磁兼容限值谐波电流发射限值(设备每相输入电流16A)》

14)GB/T9468-2008《灯具分布光度测量的一般要求》

15)GB17945-2010《消防应急照明和疏散指示系统》

精品文档

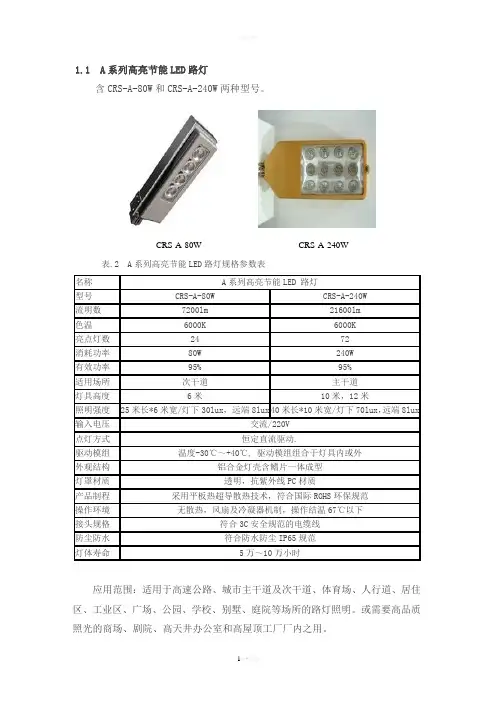

。 1欢迎下载 1.1 A系列高亮节能LED路灯

含CRS-A-80W和CRS-A-240W两种型号。

表.2 A系列高亮节能LED路灯规格参数表

名称 A系列高亮节能LED 路灯

型号 CRS-A-80W CRS-A-240W

流明数 7200lm 21600lm

色温 6000K 6000K

亮点灯数 24 72

消耗功率 80W 240W

有效功率 95% 95%

适用场所 次干道 主干道

灯具高度 6米 10米，12米

照明强度 25米长*6米宽/灯下30lux，远端8lux 40米长*10米宽/灯下70lux，远端8lux

输入电压 交流/220V

点灯方式 恒定直流驱动.

驱动模组 温度-30℃～+40℃, 驱动模组组合于灯具内或外

外观结构 铝合金灯壳含鳍片一体成型

灯罩材质 透明，抗紫外线PC材质

产品制程 采用平板热超导散热技术，符合国际ROHS环保规范

操作环境 无散热，风扇及冷凝器机制，操作结温67℃以下

接头规格 符合3C安全规范的电缆线

防尘防水 符合防水防尘IP65规范

灯体寿命 5万～10万小时

应用范围：适用于高速公路、城市主干道及次干道、体育场、人行道、居住区、工业区、广场、公园、学校、别墅、庭院等场所的路灯照明。或需要高品质照光的商场、剧院、高天井办公室和高屋顶工厂厂内之用。 CRS-A-80W CRS-A-240W 精品文档

。 2欢迎下载 1.2 B系列高亮节能LED路灯

包含18W、25W、100W a型、100W b型和150W高亮节能LED路灯。

➢ B系列18W LED路灯

表.3 B系列18W高亮节能LED路灯规格参数

名称 B系列18W高亮节能LED路灯

型号 CRS-B-18W

光源 超高亮度节能LED路灯

灯源光通量 1,080lm

路面光通量 605lm

输入电压 12V 直流

输入电流 1.75A 直流

LED功率 18W
