灯具技术规格书

一、一般规定本工程照明系统光源和镇流器、触发器、电容等元器件采用国内外知名品牌。

灯具选型应符合设计要求。

灯具的生产、制造、安装应符合相应国家或国际标准中的有关规定。

灯具应符合3C 认证，符合ISO9000 标准及下述基本要求。

GB7000.1-2007 灯具一般安全要求与试验GB7000.2-2007 应急照明灯具安全要求GB17945—2000《消防应急灯具》G B 1 3495－1 992《消防安全标志》GB/T13037-91 固定式通用灯具技术条件GB2313-93 管形荧光灯镇流器一般要求和安全要求GB/T14044-1993 管形荧光灯镇流器性能要求GB17896-1999 管形荧光灯镇流器能效限定值及节能评价值GB2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）本工程除井道壁灯灯具采用山类以外，其它所有灯具采用I类灯具。

本工程所有光源灯具应为节能型，并符合施工图图纸及技术指标相关参数要求。

二、技术指标以下仅为主要灯具技术要求，其它未明确的灯具要求参见以下要求执行。

1 荧光灯具技术要求：1.1荧光灯基本要求:1.1.1光源建议采用飞利浦、欧司朗、GE、索恩、松下等国际知名品牌。

1.1.2光源显色指数Ra> 80,色温应在3300K〜5300K之间。

直管荧光灯采用T5高效直管荧光灯，单管输出光通量应不小于26001m，配置高效电子镇流器，功率因数要求不低于0.95。

输入电压220V/50HZ。

1.1.3防水、防尘灯脚，保证使用寿命达6年不生锈。

1.1.4灯体采用0.5mm冷轧钢板喷塑处理，配反光罩。

1.1.5光源寿命大于12000小时，镇流器寿命大于50000小时。

1.1.6格栅荧光灯灯具的效率不应低于60％，开敞式灯具的效率不应低于75％。

1.2嵌入式荧光灯具: 此灯具主要用于辅助用房、消防智能控制室、会议室、走廊局部等有吊顶处场所，灯具主体应采用优质钢板制成，表面采用静电喷塑。

LED路灯技术规格书一、总则1.1 项目简介本技术规格书是为龙十路、南五路、西一路路灯建设工程编制的，编制的目的是进行路灯的招标采购（技术交流），经双方谈判同意后将作为合同附件。

本技术规格书阐述了设计、制造、供货、检验、服务验收等的最低要求。

供货商应保证提供符合本技术规格书和相关的国际、国内工业标准的优质产品。

在合同签字后，需方有权因规范、标准、规程发生变化而提出补充要求。

供方对路灯负有全责，包括分包（或采购）的产品。

其分包（或采购）的产品的制造商应事先征得买方的认可。

1.2 释义买方：指业主或批准的代表供方（供货商）：为本工程供货的制造商1.3设计条件安装于龙十路、南五路、西一路。

二、技术要求2.1一般性技术要求2.1.1工作环境应在-40C~+40C条件下正常启动和运行。

2.1灯杆2.1.1 基本参数：灯杆为整体热浸锌后静电喷塑的金属圆锥形灯杆，灯杆直径不小于φ202。

龙十路灯杆高度为12米、南五路灯杆高度为10m、西一路灯杆高度为12米。

2.1.2 灯杆材质：采用壁厚≥3.75mm的国标Q235优质钢，并有足够强度以防运输及安装过程中变形。

2.1.3 拼缝焊接：必须采用机械自动焊，要求表面光滑，无焊接缺陷。

2.1.4 灯杆基础法兰盘δ≥18mm，焊接可靠、牢固，灯杆底部筋板δ≥5mm，全为热浸锌。

法兰4孔，螺丝孔距360mm，螺丝直径20mm。

2.1.5 空气开关：暗藏于灯杆内。

2.1.6 杆内导线由厂家配套供应并安装完好。

2.1.7 路灯杆底部钢管内径不小于250mm，灯门高度500mm，灯门中心距底座600mm，灯门加防盗螺栓。

2.1.8 表层处理：按GB/T 13912-92标准进行热浸锌处理后，再行静电喷塑处理，涂层厚不小于100μm，涂膜必须符合GB1720、GB1732、GB1763和ASTM F1043-95标准。

2.2 灯臂、灯架2.2.1主杆上部支撑板，采用壁厚≥3.75mm的国标Q235优质钢制成；灯架、灯臂焊接后整体热浸锌，且需静电喷塑。

xxxxx有限公司xxxxx项目照明灯具技术规格书编制：审核：批准：xxxxx有限公司2013年6月16日1、概述1.1.本技术规格书的使用范围，适用于xxxx项目的照明灯具，它提出了功能设计、结构、性能和试验等方面的基本技术要求。

1.2.本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范和现行工业标准的、功能齐全的、全新的、符合工艺要求的优质产品及相应服务。

1.3.如果投标方没有以书面形式对本规范的条文提出异议，则意味着投标方提供的设备应完全符合本规范的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4.本技术规范中未提及的内容均满足或优于本技术规范所列的国家标准、国际标准、国家电力行业标准和技术支持方所采用的有关标准，有矛盾时，按较高标准执行。

在此期间若颁布有要求更高、更新的标准、协议时，应按更高、更新的标准、协议执行。

1.5.投标方对灯具成套系统设备（含光源）负有全责，即包括采购的产品。

采购的产品制造商应事先征得买方的认可。

1.6.投标方所提供的产品，必须是技术和工艺成熟先进，并有多套同类产品已投产，并经过多年连续运行实践已证明是成熟、安全、可靠的优质产品。

1.7.投标方应按照相关的标准对照明灯具进行制造、检验、试验、包装、运输。

1.8.投标方应保证本技术规范要求提供的照明灯具是最先进的材料和工艺，它们应按照本规范书和相应标准进行试验。

1.9.在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求。

1.10.本设备技术规范经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.11.对投标方资质要求：(1)在中华人民共和国境内注册的，且具有独立法人资质的企业，注册资金不小于1000万元人民币。

(2)投标方须提供由国家认定的权威部门颁发的产品质量检测报告，防爆灯具须提供由国家认定的权威部门颁发的产品防爆合格证，第三方供货光源须提供光源使用授权证书。

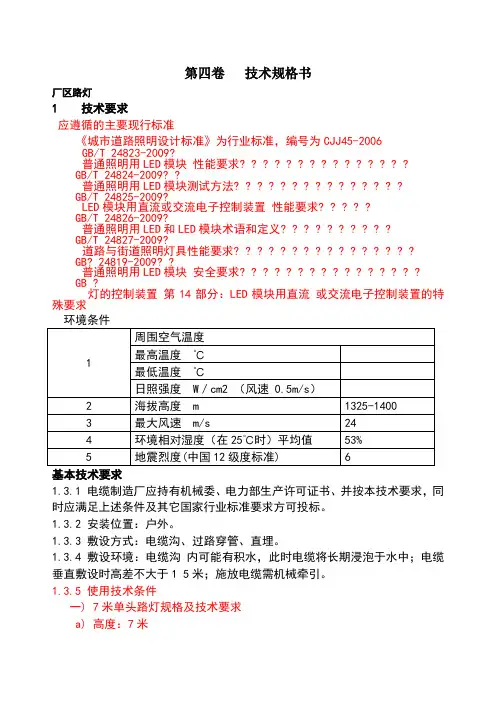

第四卷技术规格书厂区路灯1 技术要求应遵循的主要现行标准《城市道路照明设计标准》为行业标准，编号为CJJ45-2006GB/T 24823-2009?普通照明用LED模块性能要求? ? ? ? ? ? ? ? ? ? ? ? ? ? ?GB/T 24824-2009? ?普通照明用LED模块测试方法? ? ? ? ? ? ? ? ? ? ? ? ? ? ?GB/T 24825-2009?LED模块用直流或交流电子控制装置性能要求? ? ? ? ?GB/T 24826-2009?普通照明用LED和LED模块术语和定义? ? ? ? ? ? ? ? ? ?GB/T 24827-2009?道路与街道照明灯具性能要求? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?GB? 24819-2009? ?普通照明用LED模块安全要求? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?GB ?灯的控制装置第14部分：LED模块用直流或交流电子控制装置的特殊要求基本技术要求1.3.1 电缆制造厂应持有机械委、电力部生产许可证书、并按本技术要求，同时应满足上述条件及其它国家行业标准要求方可投标。

1.3.2 安装位置：户外。

1.3.3 敷设方式：电缆沟、过路穿管、直埋。

1.3.4 敷设环境：电缆沟内可能有积水，此时电缆将长期浸泡于水中；电缆垂直敷设时高差不大于1 5米；施放电缆需机械牵引。

1.3.5 使用技术条件一) 7米单头路灯规格及技术要求a) 高度：7米b) 材料：Q235钢板，厚度≥4mmc）抗风能力达36.9m/s以上，保证整杆路灯在恶劣天气状况正常工作。

d) 抗震等级达8级以上。

e)灯杆内外表面热镀锌处理，锌层厚度≥85μm，防腐寿命达30年以上。

f) 灯杆外表面热镀锌并经表面处理后，采用防紫外线全树脂塑粉进行喷塑，塑层厚度≥100μm，表面光滑，不变色，表面静电喷涂抗UV户外粉漆，耐腐蚀，粘着力强，寿命20年以上。

舟山网新建筑泛光照明设计方案灯具规格书投光灯技术参数规格书灯具说明光源配置灯具外观示意图灯具名称LED投光灯输入电压AC220V防护等级IP66光源类型LED光束角30°光源数量36参考尺寸1000*63*57mm灯具数量92灯具材质铝挤型灯体，阳极氧化处理。

光色4200K灯具功率48W寿命≥30000H灯具描述灯体：铝挤型灯体，阳极氧化处理。

表面高压聚酯粉体涂装，导光系统：6mm钢化玻璃。

芯片：PHILIPS/CREE/OSRAM灯具安装于1#楼、2#楼建筑顶部内透。

灯具推荐品牌华艺、磊明、中博、AD、传凯像素灯技术参数规格书灯具说明光源配置灯具外观示意参考图灯具名称LED像素灯输入电压DC24V防护等级IP66光源类型LED光束角110°光源数量48参考尺寸1000*31*42mm灯具数量1896灯具材质航空铝，挤出成型，表面阳极氧化。

色温RGB灯具功率18W寿命≥30000H灯具描述灯体：航空铝，挤出成型，表面阳极氧化，表面高压聚酯粉体涂装。

导光系统：透明PC外罩。

芯片：PHILIPS/CREE/OSRAM灯具安装于1#楼、2#楼建筑立面。

灯具推荐品牌华艺、磊明、中博、AD、传凯投光灯技术参数规格书灯具说明光源配置灯具外观示意参考图灯具名称投光灯输入电压AC220V防护等级IP65光源类型金卤光束角8°光源数量1参考尺寸Φ273*351*405mm 灯具数量64灯具材质高压铸铝灯体。

4mm钢化玻璃。

色温3000K灯具功率150W寿命≥10000H灯具描述灯体：高压铸铝灯体，反光器阳极氧化处理。

导光系统：4mm钢化玻璃。

耐温差230℃。

芯片：PHILIPS/CREE/OSRAM灯具安装于1#楼、2#楼建筑底部，投射于建筑格栅。

灯具推荐品牌华艺、胜亚AVS、AD、洗墙灯技术参数规格书灯具说明光源配置灯具外观示意参考图灯具名称LED洗墙灯输入电压DC24V防护等级IP65光源类型LED光束角15°光源数量144参考尺寸1000*30*30mm灯具数量906灯具材质灯体材质为6030铝，铝挤型灯体，抗腐蚀.色温3000K灯具功率15W寿命≥20000H灯具描述采用硅胶灌注灯具，使灯体内部整体电路封闭，材质为6030铝，铝挤型灯体，抗腐蚀，表面高压聚酯粉体涂装芯片：PHILIPS/CREE/OSRAM灯具安装于3#~8#楼建筑顶部，洗亮建筑顶部飘檐。

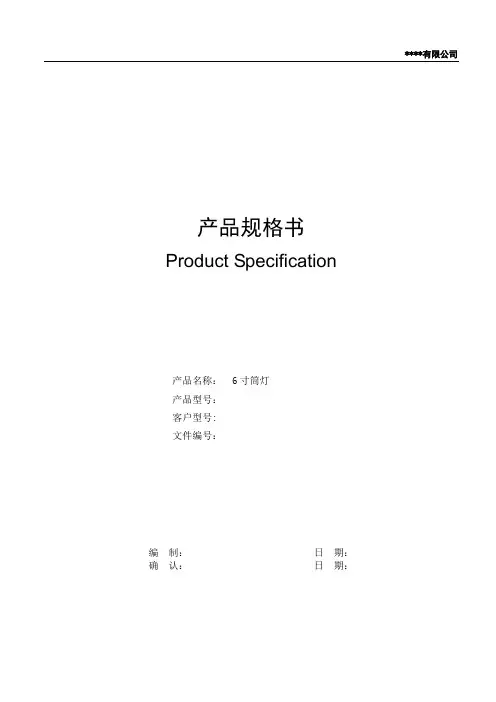

产品规格书Product Specification
产品名称： 6寸筒灯
产品型号：
客户型号:
文件编号：
编制：日期：确认：日期：
一．产品描述
产品图片
产品外形尺寸
产品特性
1）节能：采用大功率高亮LED为光源，光通量达950lm,比传统筒灯节能40%。

2）环保：不含有汞，铅等有害物质，对环境无污染，无红外线和紫外线，避免对人体伤害，是属于绿色照明产品。

3）长寿：使用寿命长达35000个小时以上。

4）采用大功率高亮LED封装，和散热件固定一体，使产品更牢固可靠，保证使用寿命。

5）输入为电压220V，使产品安装使用更方便。

6）采用直流恒流驱动，无频闪。

7）利用反光罩，扩散板使灯具出光柔和均匀。

8）采用具有良好导热性的铝型材做散热器，具有良好的散热性。

使用范围
适用于商场、超市、酒店、家庭等各个照明领域或装饰领域。

二．技术参数
1.基本技术参数
注意事项说明
1. 以上所有测试数据都是在规定输入电压及额定输出范围内，工作环境温度25℃，
湿度小于85%，周围无风动条件下测试取得。

2. 如若因产品质量缺陷导致无法正常工作，两年内保修包换。
