照明灯具技术规格书

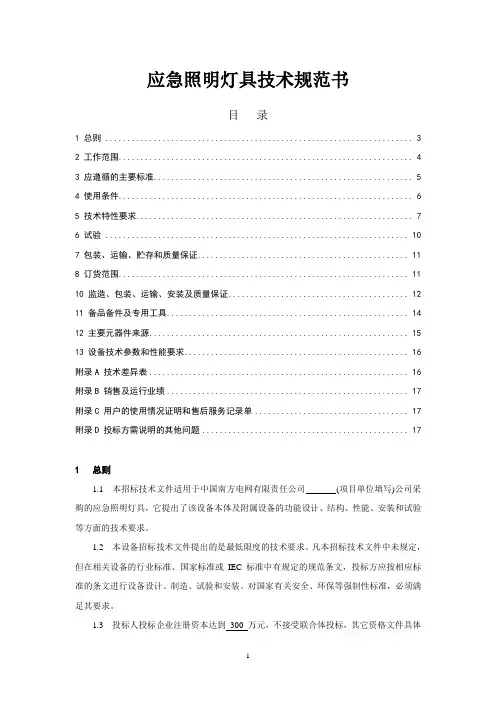

应急照明灯具技术规范书目录1 总则 (3)2 工作范围 (4)3 应遵循的主要标准 (5)4 使用条件 (6)5 技术特性要求 (7)6 试验 (10)7 包装、运输、贮存和质量保证 (11)8 订货范围 (11)10 监造、包装、运输、安装及质量保证 (12)11 备品备件及专用工具 (14)12 主要元器件来源 (15)13 设备技术参数和性能要求 (16)附录A 技术差异表 (16)附录B 销售及运行业绩 (17)附录C 用户的使用情况证明和售后服务记录单 (17)附录D 投标方需说明的其他问题 (17)1总则1.1 本招标技术文件适用于中国南方电网有限责任公司(项目单位填写)公司采购的应急照明灯具，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 投标人投标企业注册资本达到300 万元，不接受联合体投标，其它资格文件具体请参见商务文件投标人资格及业绩要求部分内容。

1.4 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。

如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

1.5 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.6 本招标技术文件经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.7 本招标技术文件未尽事宜，由招、投标双方协商确定。

1.8 投标方在应标招标技术文件中应如实反映应标产品与本招标技术文件的技术差异。

LED 投光灯规格书客户代码:品名: LED 150W投光灯规格: L425 * W325 * H190mm送样日期: 2014年6月30日本厂型号: HTG06150档案号:送样数量:承认书份数: 1份客户承认核准制作一.产品材质：高纯度铝制反射器，灯壳及散热体；高强度钢化玻璃罩；大功率LED 光源；搭配高效率恒流电源.二.适用场所：主要用于户外投光照明、建筑物外墙、港口码头等，户外广告。

厂区、体育馆、停车场、广场、码头、工地、广告牌、桥梁、江河堤岸、园林、景观、庭院、草坪、池塘以及其他夜景亮化、照明的场所。

三、特点：1.采用集成大功率LED（50W）作为光源。

运用独特的多颗芯片集成式单模组光源设计，选用进口高亮度半导体晶片。

2.散热器与灯壳一体化设计，LED 直接与外壳紧密相接，通过外壳散热翼与空气对流散热，充分保证了LED灯的使用寿命。

3.灯壳采用铝合金压铸成型，可以有效的散热和防水、防尘。

灯具表面进行了耐紫外线抗腐蚀处理，整体灯具达到P65 标准。

4.采用单体椭圆反射腔配合球状弧面来设计，针对性地将LED 发出的光控制在需要的范围内，提高了灯具出光效果的均匀性和光能的利用率，更能凸显LED泛光灯节能优点。

与传统的纳灯相比，可节电70%以上.5.无不良眩光、无频闪。

消除了普通灯不良眩光引起的刺眼、视觉疲劳与视线干扰。

6.启动无延时，通电即亮，无需等待，消除了传统灯具长时间的启动过程。

7.绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染。

四、投光灯技术参数产品图和配光图：产品功率150W总功率功率168WLED 初始光通量15000lm整灯维持光通量13500lm相关色温暖白3200K 正白6500K显色指数暧白:＞70正白＞80配光曲线矩形光斑发光角度140度理论光衰＜10%（20000小时）输入电压AC85V-265V（50~60Hz）工作电压DC 30V结点温度50-70度整灯光郊＞88%功率因素＞0.95防护等级IP65尺寸L425*W325*H190mm净重8.5公斤材质优质压铸铝+钢化玻璃工作环境温度：-40℃—50℃湿度：10%—90%电源连接线棕色L火线蓝色 N零线黄色或黄绿G地线五、使用说明1.产品使用工作电压：AC 85V～265V 50/60Hz。

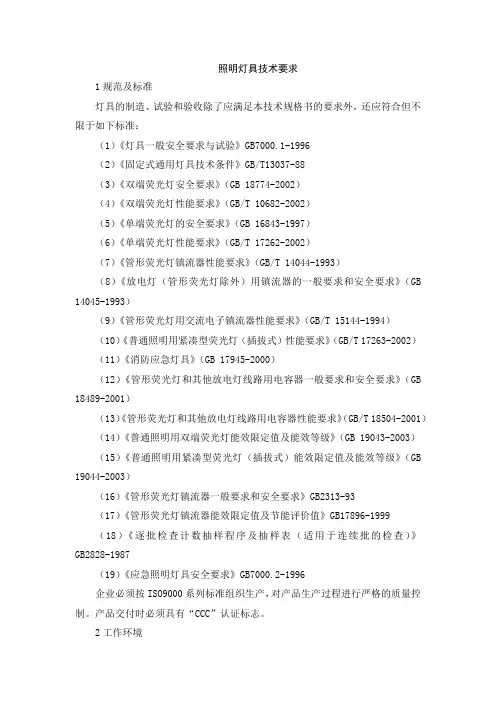

照明灯具技术要求1规范及标准灯具的制造、试验和验收除了应满足本技术规格书的要求外，还应符合但不限于如下标准：（1）《灯具一般安全要求与试验》GB7000.1-1996（2）《固定式通用灯具技术条件》GB/T13037-88（3）《双端荧光灯安全要求》（GB 18774-2002）（4）《双端荧光灯性能要求》（GB/T 10682-2002）（5）《单端荧光灯的安全要求》（GB 16843-1997）（6）《单端荧光灯性能要求》（GB/T 17262-2002）（7）《管形荧光灯镇流器性能要求》（GB/T 14044-1993）（8）《放电灯（管形荧光灯除外）用镇流器的一般要求和安全要求》（GB 14045-1993）（9）《管形荧光灯用交流电子镇流器性能要求》（GB/T 15144-1994）（10）《普通照明用紧凑型荧光灯（插拔式）性能要求》（GB/T 17263-2002）（11）《消防应急灯具》（GB 17945-2000）（12）《管形荧光灯和其他放电灯线路用电容器一般要求和安全要求》（GB 18489-2001）（13）《管形荧光灯和其他放电灯线路用电容器性能要求》（GB/T 18504-2001）（14）《普通照明用双端荧光灯能效限定值及能效等级》（GB 19043-2003）（15）《普通照明用紧凑型荧光灯（插拔式）能效限定值及能效等级》（GB 19044-2003）（16）《管形荧光灯镇流器一般要求和安全要求》GB2313-93（17）《管形荧光灯镇流器能效限定值及节能评价值》GB17896-1999（18）《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》GB2828-1987（19）《应急照明灯具安全要求》GB7000.2-1996企业必须按ISO9000系列标准组织生产，对产品生产过程进行严格的质量控制。

产品交付时必须具有“CCC”认证标志。

2工作环境（1）环境温度：0℃～+55℃（2）相对湿度：日平均值不大于95%（25℃时）；月平均值不大于90%（25℃时）；有凝露的情况发生（3）海拔高度：1000m以下（4）地震烈度：7度（5）震动：f＜10Hz时，振幅为0.3m；10Hz＜f＜150Hz时，加速度为0.1g （6）区间、风道工作环境：列车时速80km/h的风压和震动。

注：灯具在施工前需提供样品交设计单位与业主单位审核，通过后方可实施。

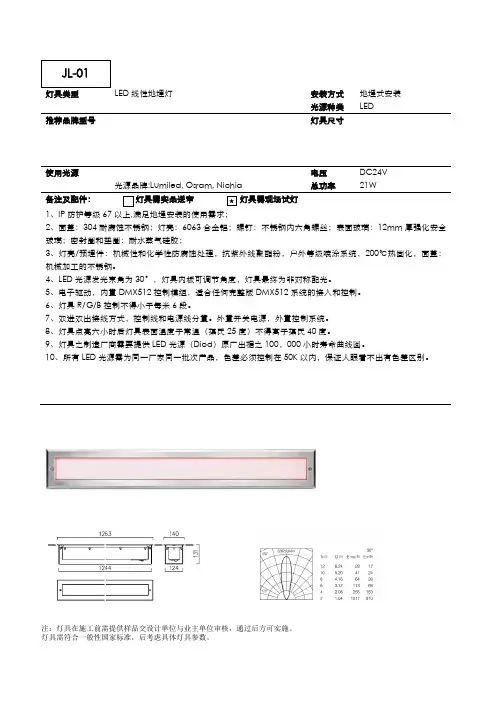

灯具类型 LED 线性地埋灯 安装方式 地埋式安装光源种类 LED 推荐品牌型号灯具尺寸使用光源电压 DC24V光源品牌:Lumiled, Osram, Nichia总功率21W备注及配件：灯具需实品送审灯具需现场试灯 1、IP 防护等级67以上,满足地埋安装的使用需求；2、面盖：304耐腐蚀不锈钢；灯壳：6063合金铝；螺钉：不锈钢内六角螺丝；表面玻璃：12mm 厚强化安全玻璃；密封圈和垫圈：耐水蒸气硅胶；3、灯壳/预埋件：机械性和化学性防腐蚀处理，抗紫外线聚酯粉，户外等级喷涂系统，200℃热固化，面盖：机械加工的不锈钢。

4、LED 光源发光束角为30°，灯具内板可调节角度，灯具最终为非对称配光。

5、电子驱动，内置DMX512控制模组，适合任何完整版DMX512系统的接入和控制。

6、灯具R/G/B 控制不得小于每米6段。

7、双进双出接线方式，控制线和电源线分置。

外置开关电源，外置控制系统。

8、灯具点亮六小时后灯具表面温度于常温（摄氏25度）不得高于摄氏40度。

9、灯具之制造厂商需要提供LED 光源（Diod ）原厂出据之100，000小时寿命曲线图。

10、所有LED 光源需为同一厂家同一批次产品，色差必须控制在50K 以内，保证人眼看不出有色差区别。

注：灯具在施工前需提供样品交设计单位与业主单位审核，通过后方可实施。

灯具类型 LED 洗墙灯 安装方式 嵌入式安装光源种类 LED 推荐品牌型号灯具尺寸使用光源电压 220V光源品牌:Lumiled, Osram, Nichia总功率36W备注及配件：灯具需实品送审灯具需现场试灯1、LED 数量：36颗；LED 光色：白色 4200k ；单颗功率：1W ；单颗LED ；2、灯具材质：压铸铝；灯具颜色：黑色；3、灯具尺寸：278*288*100mm 灯具规格尺寸控制在±5MM ；4、防护等级：IP67；5、使用寿命：30000小时；6、灯体为铝压铸成型，高亮LED 芯片，防眩光透镜，进口导热硅胶，6MM 钢化玻璃面盖，底部独立电源设计，便于维护，使用寿命更长。

*****工程招标物资技术规格书物资名称：LED灯包件号：ZM-01招标人（盖章）：********************二零一五年五月目录第一节总则 (1)1.大体要求 (1)2.技术规格一样规定 (2)3.技术文件及清单 (3)4.设备的备品备件及专用工具、仪表 (4)5.技术效劳与培训 (5)6.实验、查验、验收 (7)7.质量保证 (9)8.标志、铭牌、包装、运输、贮存 (10)9.供货保证 (12)10.附那么 (12)第二节一起条款 (13)1.工程概况 (13)2.隧道照明子系统工程概况 (13)3.利用环境条件 (13)4.接口 (17)5.其它 (19)第三节技术条件 (20)1.总那么 (20)2.概述 (21)3.采纳标准 (22)4.要紧技术参数 (23)5.铭牌及标识 (26)6.供货范围 (27)7.实验 (27)8.包装 (28)9.联络及技术效劳（含培训及现场效劳） (29)10.工厂实验 (29)11.标准及质量治理 (30)12.其它要求 (30)第四节需求一览表及报价要求 (30)1.需求一览表 (30)2.技术效劳 (30)3.备品备件、专用工具 (31)4.报价要求 (31)第一节总那么1. 大体要求1.1投标人应认真阅读招标人发出的招标书中所规定的各项条款，包括各项技术规格。

要求对技术规格书逐条应答，如有误差，必需提供详细的技术规格误差表并说明缘故。

1.2投标人必需保证其用于本工程产品的技术完整性，同时要求投标人对本招标书中未包括但工程应用所必需的内容进行补充。

1.3投标人应保证制造进程中的所有工艺、设备、材料等（包括外购件在内)均应符合本规格书的规定。

＊1.4 业绩和资质要求1.4.1投标人应有良好信誉，其产品近三年内没有发生过重大质量责任事故，生产企业无合同违约现象。

1.4.2投标物资须具有国家权威机构出具的产品型式实验报告和2012年以来质量查验报告（除型式实验报告之外）。

LED路灯规格书济南三星灯饰有限公司Jinan sanxing lamps Co.,Ltd中国·济南市二环北路8111号目录1. 产品外观2. 应用范围3. 产品特征4. 使用条件5. 技术规格6. 配光特性7. 检测认证8. 材料构成9. 禁止事项10. 产品质保产品外观应用公园庭院步行街休闲广场产品特征主光源使用多芯片集成 LED光源辅助光源为高光效T5日光灯专业的配光设计，绝佳的照明均匀度，无眩光。

产品使用寿命超过50，000小时（L70 life)上下通透的新型散热结构设计自清洁设计造型优雅、轻薄使用条件输入电压：AC90～264V，50 Hz或60 Hz环境温度要求：-40℃～+50℃湿度要求：RF10%～100%技术规格LED光源功率： 60WLED初始光通量：＞5，400 流明LED光源效率: ＞90 流明/瓦色温（K）: 5000K-5500KCRI：＞80防水防尘等级： IP65配光特性照明分布配光曲线检测认证UL：UL1012CE：EN61347-2-13:2006；EN61347-1:2001IED：IEC61347-2-13材料构成铝合金挤压灯体高导热系数铝合金散热器光学级玻璃透镜粉体涂装（非散热体）禁止事项请勿拆解LED灯请勿在无包装防护下搬运产品请勿在无接地情况下点亮灯具产品质保正常使用情况下质保壹年。

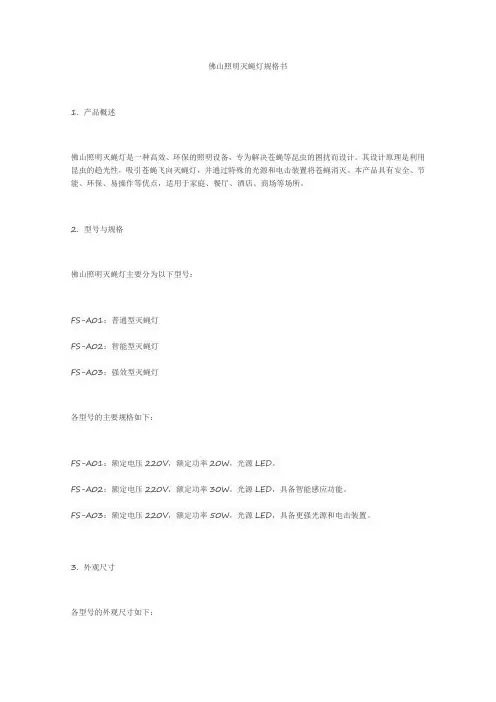

佛山照明灭蝇灯规格书1. 产品概述佛山照明灭蝇灯是一种高效、环保的照明设备，专为解决苍蝇等昆虫的困扰而设计。

其设计原理是利用昆虫的趋光性，吸引苍蝇飞向灭蝇灯，并通过特殊的光源和电击装置将苍蝇消灭。

本产品具有安全、节能、环保、易操作等优点，适用于家庭、餐厅、酒店、商场等场所。

2. 型号与规格佛山照明灭蝇灯主要分为以下型号：FS-A01：普通型灭蝇灯FS-A02：智能型灭蝇灯FS-A03：强效型灭蝇灯各型号的主要规格如下：FS-A01：额定电压220V，额定功率20W，光源LED。

FS-A02：额定电压220V，额定功率30W，光源LED，具备智能感应功能。

FS-A03：额定电压220V，额定功率50W，光源LED，具备更强光源和电击装置。

3. 外观尺寸各型号的外观尺寸如下：FS-A01：长×宽×高(mm)：150×150×300。

FS-A02：长×宽×高(mm)：170×170×350。

FS-A03：长×宽×高(mm)：200×200×400。

4. 光源与光效各型号均采用LED光源，具有节能、环保、寿命长的优点。

光效高，可有效吸引昆虫。

不同型号的光源和光效略有差异，以满足不同场合的需求。

具体参数可参考各型号的产品说明书。

5. 电源与耗电各型号的电源均为220V交流电，额定功率如上所述。

由于采用了高效LED光源和节能设计，实际使用中的耗电量较低，符合节能环保的要求。

6. 使用环境与寿命佛山照明灭蝇灯适用于各种环境，包括家庭、餐厅、酒店、商场等。

各型号的寿命均在2年以上，光源和电击装置的寿命受使用频率和使用环境影响。

7. 安装与使用说明安装：请将灭蝇灯挂在离地面80-120厘米高的位置，确保周围无遮挡物，以充分发挥其作用。

避免安装在热源附近或阳光直射的地方。

请使用附带的螺丝或挂钩进行安装。

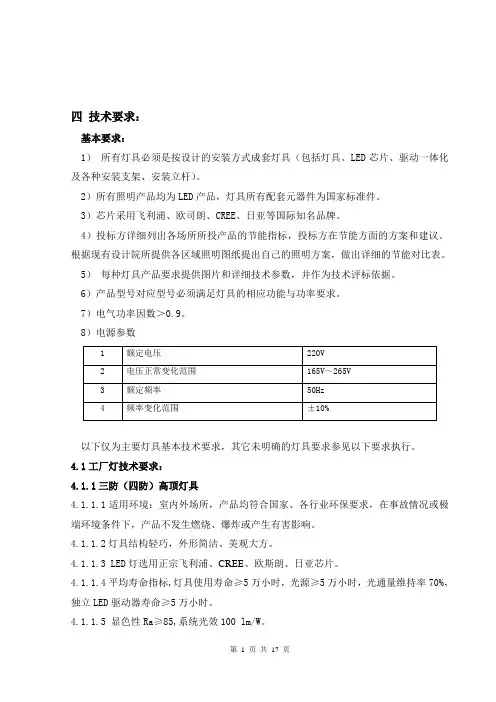

四技术要求：基本要求：1）所有灯具必须是按设计的安装方式成套灯具（包括灯具、LED芯片、驱动一体化及各种安装支架、安装立杆）。

2）所有照明产品均为LED产品，灯具所有配套元器件为国家标准件。

3）芯片采用飞利浦、欧司朗、CREE、日亚等国际知名品牌。

4）投标方详细列出各场所所投产品的节能指标，投标方在节能方面的方案和建议。

根据现有设计院所提供各区域照明图纸提出自己的照明方案，做出详细的节能对比表。

5）每种灯具产品要求提供图片和详细技术参数，并作为技术评标依据。

6）产品型号对应型号必须满足灯具的相应功能与功率要求。

7）电气功率因数＞0.9。

8）电源参数以下仅为主要灯具基本技术要求，其它未明确的灯具要求参见以下要求执行。

4.1工厂灯技术要求：4.1.1三防（四防）高顶灯具4.1.1.1适用环境：室内外场所，产品均符合国家、各行业环保要求，在事故情况或极端环境条件下，产品不发生燃烧、爆炸或产生有害影响。

4.1.1.2灯具结构轻巧，外形简洁、美观大方。

4.1.1.3 LED灯选用正宗飞利浦、CREE、欧斯朗、日亚芯片。

4.1.1.4平均寿命指标,灯具使用寿命≥5万小时，光源≥5万小时，光通量维持率70%，独立LED驱动器寿命≥5万小时。

4.1.1.5 显色性Ra≥85,系统光效100 lm/W。

4.1.1.6 光源色温指标3400－4200K中性色温。

4.1.1.7灯体采用压铸铝材料，LED芯片配备PMMA材料透镜，防护玻璃采用钢化玻璃；全新设计的宽、窄光透镜使照明高度提升至30米空间高度；前瞻散热设计，无惧极温考验。

4.1.1.8 3C认证。

4.1.1.9防护等级IP65/IK08。

4.1.1.10灯具的工作环境温度在-40℃～+50℃。

4.1.1.11灯具炫光指数＜254.1.1.12防水、防尘、防震、防眩光灯具，应能适用于多尘埃、多水蒸汽场所。

4.1.1.13多种配光，用户可根据照明要求调节。

4.1.1.14制造厂应该成套提供各型安装附件，安装支架及附件均为热浸镀锌。

一、产品特点：●通过优化LED排列组合，达到最佳光效● LED采用进口晶片,确保LED高效、低耗稳定；●外壳采用铝拉伸,工艺精湛,散热效果佳；●端盖采用外包式，高档塑料经精细成型工艺塑成,美观大方,拆卸方便不破坏表面；● PC罩结构独特,弹性出色,抗外力强,不怕挤压扭曲,透光性好,光色柔和；●内置PWM恒流模式驱动电源高效率、高功率；●长寿命设计，寿命高达5万小时，高可靠性；●专业的工业设计和光学设计，打造出高档优雅的光学环境；●节能与传统光源对比，省电40﹪-50﹪；●不含汞有害物质、绿色环保，无辐射、无紫外线、无频闪、保护眼睛；●使用广泛，办公区域、商场、酒店、医院、展厅、会议室、橱窗、家居室内等场所，特别适合豪华型高标准大空间的照明装饰；●安装方便,可直接用于已有的T8灯架，●符合CE标准二、规格说明灯具采用小功率LED作为光源，与传统日光灯支架配套,内置恒流驱动电源,灯体由铝合金材质冲压成型.型号外形尺寸重量（Kg）BLT1P-15-12B Φ26*1215毫米0.28Kg 二、技术参数：产品型号BLT1P-15-12B输入工作电压交流 100V～240V工作电流工作频率50/60HZ光源光源类型LED光源数量光通量＞1350 lm色温3000/ 4000/5000/6000K可选显色指数（CRI）70-80寿命大于30，000小时功率15W发光角度100-125度光效＞90 lm/W结构外壳铝、PC颜色银白色产品尺寸Φ26*1215毫米其它工作环境温度：-25℃~50℃湿度：≤95%包装尺寸26*1235*26毫米产品重量0.28Kg四、灯具配光曲线：五、产品尺寸：图示说明图示功率A B C D15W 1199.4 1206.5 1215 26 ·2··3··1·六、安装说明：1.安装前确认输入电压为AC220V，2.安装前确保电源关闭；3.LED日光灯不需要启辉器及镇流器，请确保上述部件处于断开状态，或直接去掉；4.若灯具使用了电子整流器，请断开或者拆除电子整流器,并以直接导线连接如图1 5.连接供电线路如图2（即交流输入与灯架两端支架直接连接）打开电源开关，通电测试。

led T5灯管技术参数(规格书)普通照明(170°(朗伯型配光)/背光实际功率10W/12W(海外版)12W/16W(海外版)LRG01-10/12W-600-T5LRG02-12W/18W-900-T5LRG03-18W/22W-1200-T518W/22W(海外版)电源效率灯具型号照明应用灯具光效光源灯具光通量700LM/900LM(5000k)900LM/1400LM(5000k)1400LM/1800LM(5000k)≥85%AC90～AC260V (AC 110V/220V)50/60Hz 2700K-6500K LED0.1W(3014)×77(99)PCS LED0.1W(3014)×99(150)PCS 85％ ∽ 93％LED0.1W(3014)×150(190)PCS 相对显指Ra供电电压/频率色温Ra：≥70交流直流湿度20%∽90%(-20°∽45°)T5(24*33)×1180mm±10mm 0.1 A T5×1210mm T5(24*33)×880mm±10mm 灯具工作环境T5×610mm T5×910mm 灯具光衰Ta：40℃时，≤0.5%(连续工作)；3000(间断工作)0.1%；光通量平均维持率95%(10000h)挤压铝(Al6063)，PC(雾化)透光罩/出光率85%以上C E / E M C/ CQC(要求设计)灯具寿命灯具类别灯具颜色固定悬挂支架，直接安装，可N根无缝连接/串接，不可直接替传统T5灯管安装方法内置电源(支架内)50000 h CLASS Ⅲ銀色(正铝)/乳白包装尺寸电器箱灯具尺寸T5(24*33)×585mm±10mm 认证工作电流灯具材料260∽300mA(LED)0.06 A 0.075 A灯具毛重210g 290g-20°∽80°360g贮存温度核准：审核：制作：。

四技术要求：基本要求：1）所有灯具必须是按设计的安装方式成套灯具（包括灯具、LED芯片、驱动一体化及各种安装支架、安装立杆）。

2）所有照明产品均为LED产品，灯具所有配套元器件为国家标准件。

3）芯片采用飞利浦、欧司朗、CREE、日亚等国际知名品牌。

4）投标方详细列出各场所所投产品的节能指标，投标方在节能方面的方案和建议。

根据现有设计院所提供各区域照明图纸提出自己的照明方案，做出详细的节能对比表。

5）每种灯具产品要求提供图片和详细技术参数，并作为技术评标依据。

6）产品型号对应型号必须满足灯具的相应功能与功率要求。

7）电气功率因数＞0.9。

8）电源参数以下仅为主要灯具基本技术要求，其它未明确的灯具要求参见以下要求执行。

4.1工厂灯技术要求：4.1.1三防（四防）高顶灯具4.1.1.1适用环境：室内外场所，产品均符合国家、各行业环保要求，在事故情况或极端环境条件下，产品不发生燃烧、爆炸或产生有害影响。

4.1.1.2灯具结构轻巧，外形简洁、美观大方。

4.1.1.3 LED灯选用正宗飞利浦、CREE、欧斯朗、日亚芯片。

4.1.1.4平均寿命指标,灯具使用寿命≥5万小时，光源≥5万小时，光通量维持率70%，独立LED驱动器寿命≥5万小时。

4.1.1.5 显色性Ra≥85,系统光效100 lm/W。

4.1.1.6 光源色温指标3400－4200K中性色温。

4.1.1.7灯体采用压铸铝材料，LED芯片配备PMMA材料透镜，防护玻璃采用钢化玻璃；全新设计的宽、窄光透镜使照明高度提升至30米空间高度；前瞻散热设计，无惧极温考验。

4.1.1.8 3C认证。

4.1.1.9防护等级IP65/IK08。

4.1.1.10灯具的工作环境温度在-40℃～+50℃。

4.1.1.11灯具炫光指数＜254.1.1.12防水、防尘、防震、防眩光灯具，应能适用于多尘埃、多水蒸汽场所。

4.1.1.13多种配光，用户可根据照明要求调节。

4.1.1.14制造厂应该成套提供各型安装附件，安装支架及附件均为热浸镀锌。

第四卷技术规格书厂区路灯1技术要求应依照的主要现行标准《城市道路照明设计标准》为行业标准，编号为CJJ45-2006GB/T 24823-2009？一般照明用 LED模块性能要求GB/T 24824-2009？一般照明用 LED模块测试方法GB/T 24825-2009LED模块用直流或沟通电子控制装置性能要求？GB/T 24826-2009一般照明用 LED和 LED模块术语和定义？GB/T 24827-2009道路与街道照明灯具性能要求？GB 24819-2009？一般照明用 LED模块安全要求GB灯的控制装置第14部分：LED模块用直流或沟通电子控制装置的特殊要求环境条件四周空气温度1最高温度℃最低温度℃日照强度W／cm2 （风速0.5m/s）2海拔高度m1325-14003最狂风速m/s244环境相对湿度（在 25℃时）均匀值53%5地震烈度 (中国 12 级度标准 )6基本技术要求1.3.1 电缆制造厂应拥有机械委、电力部生产允许证书、并按本技术要求，同时应知足上述条件及其余国家行业标准要求方可招标。

1.3.2 安装地点：户外。

1.3.3 敷设方式：电缆沟、过路穿管、直埋。

1.3.4 敷设环境：电缆沟内可能有积水，此时电缆将长久浸泡于水中；电缆垂直敷设时高差不大于 1 5 米；施放电缆需机械牵引。

1.3.5 使用技术条件一) 7 米单头路灯规格及技术要求a)高度：7米b)资料： Q235 钢板，厚度≥ 4mmc）抗风能力达 36.9m/s 以上，保证整杆路灯在恶劣天气状况正常工作。

d)抗震等级达 8 级以上。

e)灯杆内表面面热镀锌办理，锌层厚度≥ 85μm，防腐寿命达 30 年以上。

f)灯杆表面面热镀锌并经表面办理后，采纳防紫外线全树脂塑粉进行喷塑，塑层厚度≥100μm，表面圆滑，不变色，表面静电喷涂抗 UV 户外粉漆，耐腐化，粘着力强，寿命 20 年以上。

g)灯具防备等级 IP65 以上，光源室防备等级 IP66 以上。

百度文库- 让每个人平等地提升自我1*****工程招标物资技术规格书物资名称：LED灯包件号：ZM-01招标人（盖章）：********************二零一五年五月目录第一节总则 (1)1.基本要求 (1)2.技术规格一般规定 (2)3.技术文件及清单 (3)4.设备的备品备件及专用工具、仪表 (4)5.技术服务与培训 (5)6.试验、检验、验收 (7)7.质量保证 (8)8.标志、铭牌、包装、运输、储存 (9)9.供货保证 (11)10.附则 (11)第二节共同条款 (12)1.工程概况 (12)2.隧道照明子系统工程概况 (12)3.使用环境条件 (12)4.接口 (16)5.其它 (17)第三节技术条件 (19)1.总则 (19)2.概述 (19)3.采用标准 (20)4.主要技术参数 (21)5.铭牌及标识 (25)6.供货范围 (25)7.试验 (26)8.包装 (27)9.联络及技术服务（含培训及现场服务） (27)10.工厂试验 (28)11.标准及质量管理 (28)12.其它要求 (28)第四节需求一览表及报价要求 (29)1.需求一览表 (29)2.技术服务 (29)3.备品备件、专用工具 (29)4.报价要求 (29)第一节总则1. 基本要求1.1投标人应仔细阅读招标人发出的招标书中所规定的各项条款，包括各项技术规格。

要求对技术规格书逐条应答，如有偏差，必须提供详细的技术规格偏差表并说明原因。

1.2投标人必须保证其用于本工程产品的技术完整性，同时要求投标人对本招标书中未包括但工程应用所必需的内容进行补充。

1.3投标人应保证制造过程中的所有工艺、设备、材料等（包括外购件在内)均应符合本规格书的规定。

＊1.4 业绩和资质要求1.4.1投标人应有良好信誉，其产品近三年内没有发生过重大质量责任事故，生产企业无合同违约现象。

1.4.2投标物资须具有国家权威机构出具的产品型式试验报告和2012年以来质量检验报告（除型式试验报告之外）。

隧道段LED灯具技术规格与要求一、基本概况本技术要求针对隧道段照明(即基本照明)和遮光棚照明，其他出入口加强照明、引道、设备用房等照明均不包括在内，本隧道段照明(含应急照明)选用LED隧道灯，包含主线隧道暗埋段及进出口匝道暗埋段内的基本照明。

本技术要求共包括引用标准、器件技术要求、灯具技术要求、电源及调光控制、质量保证措施、企业资信和业绩，以及其它事项等十个方面。

技术要求中灯具的组成包括:灯体(含安装支架、固定螺栓等)、灯具外壳、内置式可替换LED模块、控制装置及其它各件。

二、技术规格及参数要求（一）采用标准设备的制造、试验和验收除了满足本技术规格书的要求外，还应符合如下标准:1) JTJ026.1-1999《公路隧道通风照明设计规范》2) DG/TJ08-2033-2008《道路隧道设计规范》3) GB7000.1-2007《灯具第1部分:一般安全与试验》4) GB7000.5-2005《道路与街路照明灯具的安全要求》5) QB/T3741-1999《灯具电镀、化学覆盖层》6) JT/T 609-2004《公路隧道照明灯具》7) GB 19510.1-2009《灯的控制装置第1部分:一般要求和安全要求》8 ) GB 17743-2007《电气照明和类似设备的无线电骚扰特性的限值和测量方法》9) GB 4208-2008《外壳防护等级(IP代码)》10) GB 11918-2001《工业用插头插座和藕合器第1部分:通用要求》11) GB 11919-2001《工业用插头插座和耦合器第2部分:带插销和插套的电器附件的尺寸互换性要求》12) GB/T 17624.1-1998《电磁兼容综述电磁兼容术语和定义的应用与解释》13)GB 17625.1-2003《电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)》14)GB/T 9468-2008《灯具分布光度测量的一般要求》15)GB 17945-2010《消防应急照明和疏散指示系统》16)GB/T 24825-2009《LED模块用直流或交流电子控制装置性能要求》17) GB/T 18595-2001《一般照明用设备电磁兼容抗扰度要求》（二）LED灯具技术要求LED隧道灯具采用灯具与驱动器分离式的，有关电气参数见LED驱动电源特性。
