音圈设计

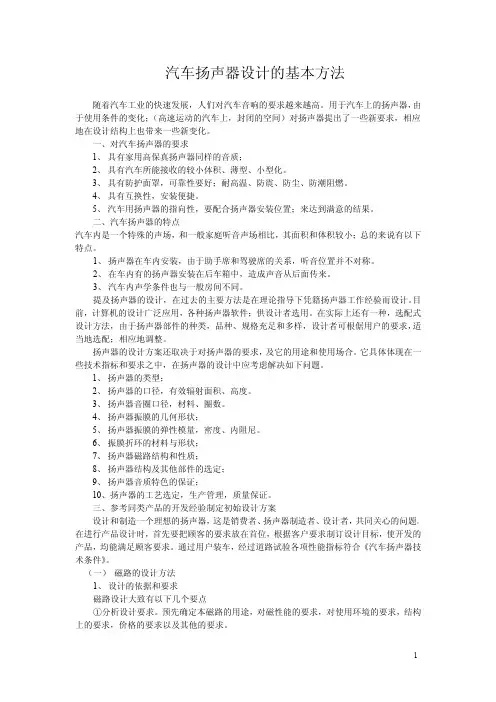

汽车扬声器设计的基本方法随着汽车工业的快速发展，人们对汽车音响的要求越来越高。

用于汽车上的扬声器，由于使用条件的变化；（高速运动的汽车上，封闭的空间）对扬声器提出了一些新要求，相应地在设计结构上也带来一些新变化。

一、对汽车扬声器的要求1、具有家用高保真扬声器同样的音质；2、具有汽车所能接收的较小体积、薄型、小型化。

3、具有防护面罩，可靠性要好；耐高温、防震、防尘、防潮阻燃。

4、具有互换性，安装便捷。

5、汽车用扬声器的指向性，要配合扬声器安装位置；来达到满意的结果。

二、汽车扬声器的特点汽车内是一个特殊的声场，和一般家庭听音声场相比，其面积和体积较小；总的来说有以下特点。

1、扬声器在车内安装，由于助手席和驾驶席的关系，听音位置并不对称。

2、在车内有的扬声器安装在后车箱中，造成声音从后面传来。

3、汽车内声学条件也与一般房间不同。

提及扬声器的设计，在过去的主要方法是在理论指导下凭籍扬声器工作经验而设计。

目前，计算机的设计广泛应用，各种扬声器软件；供设计者选用。

在实际上还有一种，选配式设计方法，由于扬声器部件的种类，品种、规格充足和多样，设计者可根倨用户的要求，适当地选配；相应地调整。

扬声器的设计方案还取决于对扬声器的要求，及它的用途和使用场合。

它具体体现在一些技术指标和要求之中，在扬声器的设计中应考虑解决如下问题。

1、扬声器的类型；2、扬声器的口径，有效辐射面积、高度。

3、扬声器音圈口径，材料、圈数。

4、扬声器振膜的几何形状；5、扬声器振膜的弹性模量，密度、内阻尼。

6、振膜折环的材料与形状；7、扬声器磁路结构和性质；8、扬声器结构及其他部件的选定；9、扬声器音质特色的保证；10、扬声器的工艺选定，生产管理，质量保证。

三、参考同类产品的开发经验制定初始设计方案设计和制造一个理想的扬声器，这是销费者、扬声器制造者、设计者，共同关心的问题。

在进行产品设计时，首先要把顾客的要求放在首位，根据客户要求制订设计目标，使开发的产品，均能满足顾客要求。

SPEAKER常用种类
圆形的：13mm,14mm,15mm,16mm,17mm,18mm,20mm. 椭圆或跑道的: 10*15mm,,10*20mm,12*14mm 12*18mm,13*18,14*20
Speaker与Receiver对比
性能参数 频率响应曲线 有效频率范围 特性灵敏度(SPL) 谐波失真(THD) 谐振频率Fo 额定阻抗 Speaker 0.5W/5cm 600~20KHz 98+/-3dB 1KHz 0.5W/5cm <0.15% 0.5W 900+/-20%Hz 8+/-15%ohm Receiver 179mV 300~3400Hz 110+/-3dB 1KHz 179mV <5% 300~3400Hz 179mV 600+/-20%Hz 32+/-15%ohm
电压（V）
声压级（dB）
F1
F2
频率(Hz)
F1
F2
频率(Hz)
Speaker的关键参数
频率响应曲线 谐波失真 额定功率/最大功率
Speaker频率响应曲线
频响曲线主要从三个方面进行评价：SPL值、低频谐振点f0、平坦度
Speaker频率响应曲线关键参数
SPL(灵敏度)：指输入扬声器单元1W的电功率，在扬声器轴线方向离开1米远的 地方测得的声压级大小。它实质上是一种（转换效率）的体现。 SPL=20log（P/P0）dB 低音共振频率f0的值和 共振锐度Q0(平坦度)的值共同决定了低音域的特性。 低频谐振点f0反映了SPEAKER的低频特性，是频响曲线次重要的指标。平坦度 反映了SPEAKER还原音乐的保真能力，作为参考指标
额定功率/最大功率

至尊两分频系统是提供给汽车音响爱好者一套科艺的技术，重现卓越音质的音响系统组合。

专为汽车音响的独特要求而设计，性能卓越的至尊套装系统—摩雷音响系统的尖峰之作。

至尊喇叭基于摩雷线性动态安德享音圈结构，它允许音圈移动至任一点或在运动时仍然保持很高的磁通量。

避免了由于短线程运动造成线圈和磁场的改变。

消除了在调音时的误差，增加了动态、改善了瞬态响应、提高了效率。

至尊碧歌露高音单元采用28mm阿克佛勒涂层圆球顶丝膜以获得更宽的散射角、温和的声音特性。

至尊碧歌露的双钕硼磁铁结构和六角技术铝制音圈构造能够产生800Hz之低的谐振点，频响更宽，定位更准确，至尊碧歌露体积更小67mm的直径使得安装更方便、更灵活。

至尊真纯低音单元使用单向流铝合金一体化压铸底盘，潜沉气动设计，最大幅度的减少声音的反响失真。

3寸内磁式六角技术铝制音圈结合独特的海碧丽磁铁驱动系统制造出高性能，高效率，自然地声音，极大的动态。

为了使喇叭所有潜力都得到最佳发挥，并且能够方便安装者调节各种频点和选择斜率，而特别升级了此套灵活的至尊两分频套装喇叭。

新型的单向流铝合金压轴底盘架，潜沉气动设计，最大限度地减小生意返响失真。

大直径75mm六角技术音圈支承着整片DPC潜沉音盘，既能发挥最好的低频延伸，又能避免高声压时纸盘爆裂和失真。

摩雷新款高音单元MT—23采用双钕磁铁和阿克佛勒涂层软球顶构造。

直径28mm六角技术铝制音圈，支持更大的功率，强劲的双磁铁驱动，结合低的谐振点，使得MT—23成为一种极佳的瞬态高频单元，重现宽阔的音场，精确的定位。

特意为安全者设计的新型安固实MX—22.2E 两分频分频器具有各种不同参数的调整。

如：高、低频段6dB/12dB的斜率切换，高频段4dB 每步2dB的幅度调整。

分频器提供主动式分频或被动式分频两种链接方式。

MX—22.2E采用高等级、低失真度阻容元件制作，独立透明大电流接线柱连接。

新型的安固实些列分频器简化了更多的调试程序。

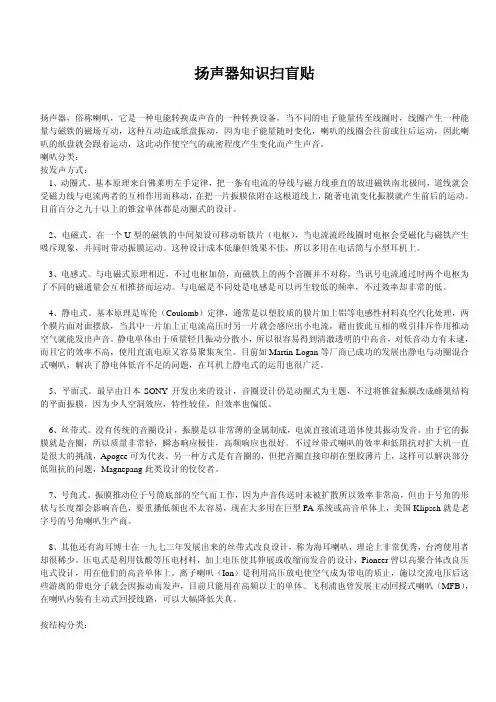

扬声器知识扫盲贴扬声器，俗称喇叭，它是一种电能转换成声音的一种转换设备，当不同的电子能量传至线圈时，线圈产生一种能量与磁铁的磁场互动，这种互动造成纸盘振动，因为电子能量随时变化，喇叭的线圈会往前或往后运动，因此喇叭的纸盘就会跟着运动，这此动作使空气的疏密程度产生变化而产生声音。

喇叭分类：按发声方式：1、动圈式。

基本原理来自佛莱明左手定律，把一条有电流的导线与磁力线垂直的放进磁铁南北极间，道线就会受磁力线与电流两者的互相作用而移动，在把一片振膜依附在这根道线上，随著电流变化振膜就产生前后的运动。

目前百分之九十以上的锥盆单体都是动圈式的设计。

2、电磁式。

在一个U型的磁铁的中间架设可移动斩铁片（电枢），当电流流经线圈时电枢会受磁化与磁铁产生吸斥现象，并同时带动振膜运动。

这种设计成本低廉但效果不佳，所以多用在电话筒与小型耳机上。

3、电感式。

与电磁式原理相近，不过电枢加倍，而磁铁上的两个音圈并不对称，当讯号电流通过时两个电枢为了不同的磁通量会互相推挤而运动。

与电磁是不同处是电感是可以再生较低的频率，不过效率却非常的低。

4、静电式。

基本原理是库伦（Coulomb）定律，通常是以塑胶质的膜片加上铝等电感性材料真空汽化处理，两个膜片面对面摆放，当其中一片加上正电流高压时另一片就会感应出小电流，藉由彼此互相的吸引排斥作用推动空气就能发出声音。

静电单体由于质量轻且振动分散小，所以很容易得到清澈透明的中高音，对低音动力有未逮，而且它的效率不高，使用直流电原又容易聚集灰尘。

目前如Martin-Logan等厂商已成功的发展出静电与动圈混合式喇叭，解决了静电体低音不足的问题，在耳机上静电式的运用也很广泛。

5、平面式。

最早由日本SONY开发出来的设计，音圈设计仍是动圈式为主题，不过将锥盆振膜改成蜂巢结构的平面振膜，因为少人空洞效应，特性较佳，但效率也偏低。

6、丝带式。

没有传统的音圈设计，振膜是以非常薄的金属制成，电流直接流进道体使其振动发音。
