第9讲PCB自动设计及手动设计

(1) 手工走线 首先单击工具箱上的画线工具，鼠标指针变成十字。然后将鼠标指针放置 到线的起点，单击，就可以拽出一根线，如图所示。 需要转弯单击，结束画线右击即可。若在走线中按空格键，则可以改变走线 方式。如图所示。
9.2.2 铜膜线的放置与属性设置
(2) 铜膜线属性 。 需要注意的是选择Place | Interactive Routing命令放置的是电气 对象之间的连接，具有网络性质；而选择Place | Line命令放置的是一 根线，一般用于在禁止层、机械层，只具有线的性质。
9.2 放置元件
9.2.1 元件封装的放置与属性设置
1.放置元件封装 若是已显示的封装库没有所需元件封装， 则选择新的元件封装库，并把它加入到PCB 管理器中。
9.2 放置元件
9.2.1 元件封装的放置与属性设置
2.元件属性 元件属性包括三个选项组，如图所示。
9.2.2 铜膜线的放置与属性设置
9.2.3 圆弧线与属性设置
选择Place | Arc(Center)、Arc(Edge)、Arc(Any Angle)和Full(Circle) 命令，或使用工具箱上的按钮，可以画各种圆弧。 (1)由圆心定义圆弧。 (2)由圆周定义圆弧 (3)圆弧属性
9.2.4 尺寸线与它的属性
(1) 尺寸线标注 选择Place | Dimension|Dimension命令或者使用工具箱中的工具按 钮。鼠标指针变成十字。移动鼠标指针到尺寸线的起点，单击。然后移 动到尺寸线终点。单击完成尺寸线放置。 (2)尺寸线属性
9.1.1 采用菜单命令定义PCB板
(3) 定义PCB板层 采用图层堆栈管理器定义PCB板层，默认状态是六层。 选择Design | Layer Stack Manager命令，打开图层堆栈管理器。在图层 堆栈管理器中定义板层的层数。 (4) 选择过孔型式。 (5) 选择元件型式和焊盘间通过的铜膜线数。在这一步确定PCB板上安 装的主要元件是插针元件还是表贴元件，同时确定两个焊盘之间铜膜线数。 (6) 走线参数设置

PCB手工制作教程目录一、基础准备 (3)1.1 工具与材料准备 (4)1.1.1 制作工具 (5)1.1.2 辅助材料 (6)1.2 PCB板材与尺寸选择 (7)1.2.1 常见PCB板材 (8)1.2.2 合适的PCB尺寸 (9)二、电路设计 (9)2.1 设计软件介绍 (11)2.2 原理图绘制 (11)2.2.1 线路原理图绘制规则 (12)2.2.2 元器件布局原则 (13)三、制版与焊接 (15)3.1.1 图形转移 (17)3.1.2 生产文件准备 (18)3.2 焊接技巧 (20)3.2.1 焊接前的准备工作 (21)3.2.2 焊接过程中的注意事项 (22)四、测试与调试 (22)4.1 功能测试 (24)4.1.1 功能测试方法 (24)4.1.2 测试设备与仪表 (25)4.2 电路调试 (26)4.2.1 调试步骤 (27)4.2.2 调试技巧 (28)五、品质检验与成品制作 (29)5.1 PCB质量检测 (30)5.1.2 手动测试法 (32)5.1.3 仪器测量法 (33)5.2 成品制作与包装 (35)5.2.1 成品制作流程 (36)5.2.2 产品包装与运输 (37)六、实例解析 (38)6.1 简易LED灯制作 (39)6.1.1 设计思路 (40)6.1.2 制作步骤 (41)6.2 无线遥控器制作 (43)6.2.1 系统组成 (44)6.2.2 制作流程 (45)一、基础准备材料准备：首先，我们需要准备所需的PCB材料，包括覆铜板、电子元器件、导线、焊锡等。

对于初学者，建议选择适合初学者使用的材料，如双层PCB板、常见电子元器件等。

工具准备：接下来，我们需要准备一些基本工具，如剪刀、刮刀、砂纸、万用表、镊子等。

这些工具在制作过程中将起到关键作用，帮助我们完成各种操作。

设计软件：在进行PCB手工制作前，我们需要了解并掌握一款或多款设计软件，如Eagle、Altium Designer、KiCAD等。

教程第9章配置PCB设计环境在进行PCB设计之前，首先需要配置好PCB设计环境。

本教程将详细介绍如何配置PCB设计环境，包括安装PCB设计软件、设置工作目录、导入所需库文件等。

1.安装PCB设计软件PCB设计软件是进行PCB设计的必备工具。

目前市场上有许多不同的PCB设计软件，如Altium Designer、Eagle PCB、PADS等。

选择一款适合自己需求的PCB设计软件，并按照官方指引进行安装。

2.设置工作目录在进行PCB设计之前，需要设置好工作目录。

工作目录是指存放项目文件的文件夹。

建议新建一个专门的文件夹，用于存放PCB设计相关的文件。

可以根据不同项目新建不同的文件夹，以便于管理和查找。

3.导入所需库文件4.设置设计规则在进行PCB设计之前，需要设置好设计规则。

设计规则是指PCB的布局、走线等方面的规范。

通过设置设计规则，可以保证PCB的质量和性能。

例如，可以设置最小线宽、最小线间距、最小孔径等参数。

具体的设置方法可以参考软件的帮助文档或官方教程。

5.选择合适的板材和层次PCB板材的选择对于PCB的性能和成本有着重要影响。

不同种类的PCB板材有着不同的特性，可以根据具体需求选择合适的板材。

同时，还需要确定PCB的层次，即PCB板的层数。

通常情况下，PCB板可以是单层、双层或多层，具体的选择可以根据项目要求进行决定。

6.设置输出文件格式在PCB设计完成后，需要输出一些文件供生产和制造使用。

通常输出的文件包括Gerber文件、钻孔文件、布局图等。

在进行PCB设计时，需要设置好输出文件的格式和参数，以确保输出的文件能够被生产和制造商正确读取和使用。

以上是配置PCB设计环境的一些基本步骤。

不同的PCB设计软件可能会有一些差异，具体的配置方法可以参考软件的官方教程或文档。

在进行PCB设计过程中，还需要充分了解PCB设计相关的知识和技巧，以保证设计的质量和准确性。

③ 元件封装放置后，右击元件封装，选择 Properties快捷菜单命令，打开元件封装属性 对话框。
（2）属性对话框（P187图9-64～图9-66）
•
• •
Properties选项卡
Designator选项卡 Comment选项卡
9.2.2. 铜膜导线
小技巧：
• 走线时，单击空格键，改变走线方式（先斜后 直，先直后斜）； • 走线时，同时按下Shift+空格键，可以切换印制 导线转折方式，共有六种，分别是 45 度转折、 弧线转折、 90 度转折、圆弧角转折、任意角度 转折和1/4圆弧转折。
执行Design→ Layer Stack Manager菜 单命令。
（3）设置电气轮廓
• 设置当前工作层为禁止布线层KeepOut Layer。
• 使用菜单命令Place – Keepout – Track或工 具按钮 绘制电气外形（实际操作时，要 在四条边的属性对话框中精确设置坐标，使 得它们首尾相接形成封闭区域）。
• Layer：设置铺铜所在层。
• 90-Degree Hatch：采用90°印制导线铺铜。
• 45-Degree Hatch：采用45°印制导线铺铜。
• Vertical Hatch：采用垂直的印制导线铺铜。 • Horizontal Hatch：采用水平的印制导线铺铜。 • No Hatch：采用中空方式铺铜。 • Surround Pads With：设置铺铜包围焊盘的形 式为圆弧形（Arc）或正八边形（Octagon）。 • Minimum Primitives Size：设置印制导线的最 短限制。

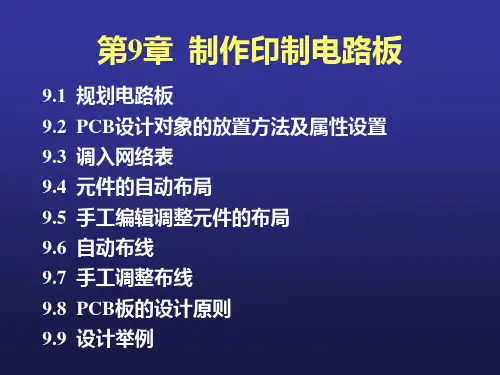

第9章 制作印制电路板
9.1 规划电路板
9.2 PCB设计对象的放置方法及属性设置
