工艺流程图要求

工艺流程图是怎么制作工艺流程图是指用图形化和符号化的方式来表示和说明一项工艺的具体制作过程。

制作工艺流程图主要包括以下几个步骤：1. 收集相关资料：在进行工艺流程图的制作之前，需要先收集相关的资料和信息，包括工艺的具体步骤、所需材料和设备、生产线上的各个环节等等。

2. 确定制作方式：根据收集到的资料和信息，确定制作工艺流程图的方式。

通常有手绘和电脑绘图两种方式。

手绘方式适用于简单的工艺流程图，而电脑绘图则适用于复杂的工艺流程图。

3. 制定流程顺序：在制作工艺流程图之前，需要确定流程的顺序。

可以先将工艺的各个步骤按照时间先后顺序排列，再根据各个步骤之间的依赖关系进行调整和修改。

4. 选择符号和箭头：在制作工艺流程图时，需要选择适合的符号和箭头来表示不同的步骤和操作。

通常使用图形符号来表示设备、操作和控制，而使用箭头来表示物料的流动方向。

5. 绘制流程框图：根据确定的流程顺序和所选择的符号和箭头，开始绘制工艺流程图的流程框图。

可以使用画笔、铅笔或者电脑绘图软件进行绘制，确保绘制的流程框图与实际工艺流程相符。

6. 标注文字说明：在绘制流程框图的同时，需要标注文字说明来解释和说明每个步骤的具体内容和要求。

文字说明应简洁明了，方便理解和操作。

7. 完善细节：完成绘制工艺流程图的流程框图和文字说明后，需要检查和完善细节。

确保每个步骤和操作都清晰可见，没有遗漏和重复。

8. 审核和修改：在完成工艺流程图的绘制之后，需要进行审核和修改。

可以请相关人员对工艺流程图进行审查，提出修改意见和建议，然后根据反馈进行修改和调整。

9. 最终确认和保存：在工艺流程图经过多次审核和修改后，需要最终确认并保存。

可以保存成电子文件或者打印成纸质文件，以备后续使用和参考。

总之，制作工艺流程图需要系统收集资料，确定制作方式，制定流程顺序，选择符号和箭头进行绘制，标注文字说明，完善细节，进行审核和修改，最终确认和保存。

通过工艺流程图的制作，能够清晰地展示和理解整个工艺流程，方便进行工艺的操作和控制，提高工艺的效率和质量。

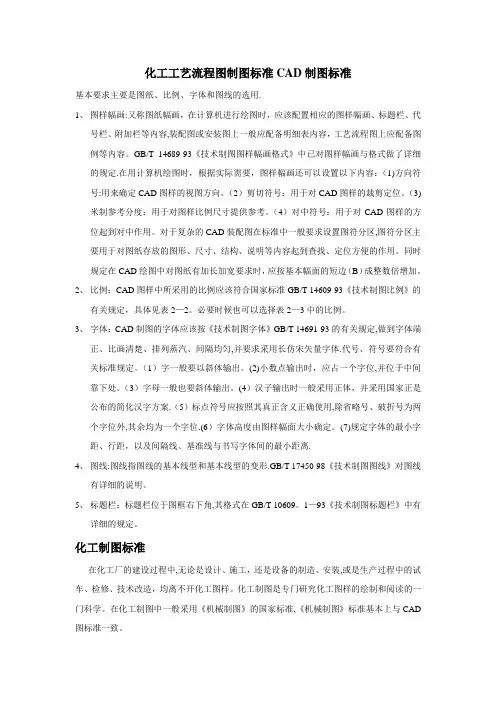

化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用.1、图样幅画:又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容,装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定.在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1)方向符号:用来确定CAD图样的视图方向。

（2）剪切符号：用于对CAD图样的裁剪定位。

（3)米制参考分度：用于对图样比例尺寸提供参考。

（4）对中符号：用于对CAD图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区,图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。

2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2—2。

必要时候也可以选择表2—3中的比例。

3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定,做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体.代号、符号要符合有关标准规定。

（1）字一般要以斜体输出。

(2)小数点输出时，应占一个字位,并位于中间靠下处。

（3）字母一般也要斜体输出。

(4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案.（5）标点符号应按照其真正含义正确使用,除省略号、破折号为两个字位外,其余均为一个字位.(6）字体高度由图样幅面大小确定。

(7)规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离.4、图线:图线指图线的基本线型和基本线型的变形.GB/T 17450-98《技术制图图线》对图线有详细的说明。

工艺流程图制图规范工艺流程图一般有如下几种:1．全厂总工艺流程图或物料平衡图，在化工厂设计中，为总说明部分提供的全厂流程图样。

对综合性化工厂则称全厂物料平衡图。

图上各车间(工段)用细实线画成长方框来示意。

流程线只画出主要物料，用粗实线表示。

流程方向用箭头画在流程线上。

图上还注明了车间名称，各车间原料、半成品和成品的名称、平衡数据和来源、去向等。

2．物料流程图MBD（material balance diagram），是在全厂总工艺流程图基础上，分别表达各车间内部工艺物料流程的图样。

在流程上标注出各物料的组分、流量以及设备特性数据等。

3．工艺管道及仪表流程图PID(Piping&Instrument Diagram)，是以物料流程图为依据，内容较为详细的一种工艺流程图。

在管线和设备上画出配置的某些阀门、管件、自控仪表等的有关符号。

绘图软件工艺流程图一般绘图软件为AutoCAD，但企业及设计院一般使用在AutoCAD平台上二次开发的软件,如：国产软件——PIDCAD工艺流程图设计软件、工艺流程设计软件。

其中后者是将常用化工设备以组件形式构建数据库，用户直接调用即可。

绘制程序工艺流程图绘制程序为:首先选择图纸图副、标题栏等；其次，绘制主要设备；再次，绘制管线；然后，添加阀门、仪表、管件等，添加标注信息；最后，核查图纸正确性；工艺流程表示标准1总则1.1目的为了规范工艺流程图设计的内容及表示方法，提高设计质量，特编制本标准。

1.2范围1.2.1本标准规定了工艺流程图的绘制方法﹑详细设计（施工图设计）阶段的管道及仪表流程图﹑基础设计（初步设计）阶段的工艺管道及仪表流程图﹑外来流程图的编制﹑计算机辅助设计规定等要求。

1.2.2本标准适用于炼油装置和石油化工装置的“工艺流程图”（PFD）和“管道及仪表流程图”（PID）设计。

对于有特殊要求的项目，须结合具体情况，灵活运用。

1.3引用标准使用本标准时，应使用下列标准最新版本。

化工工艺流程图标准化工工艺流程图是化工生产中非常重要的一环，它是将生产工艺流程用图形符号和文字说明的方式表现出来，便于工艺人员和操作人员理解和遵循。

化工工艺流程图标准则是对化工工艺流程图的规范和要求，其制定和遵守对于确保化工生产的安全、高效、稳定具有重要意义。

首先，化工工艺流程图标准应当包括图形符号的规范和文字说明的规范。

在化工工艺流程图中，各种设备、管道、阀门、仪表等都需要用统一的符号来表示，这些符号的形状、颜色、大小等都应当符合标准规定，以便于人们一目了然地理解图中所表达的信息。

同时，对于文字的使用也应当有相应的规范，包括文字的大小、字体、颜色、位置等，以确保文字清晰可读，不会引起歧义。

其次，化工工艺流程图标准还应当包括图形符号和文字说明的使用规范。

在制定化工工艺流程图时，应当按照标准规定使用符号和文字说明，不得随意变更或增减，以免造成混乱和错误。

同时，对于一些特殊情况或需要特别说明的地方，也应当有相应的规范和要求，以确保信息的完整和准确。

另外，化工工艺流程图标准还应当包括图形符号和文字说明的绘制规范。

在制定化工工艺流程图时，应当按照标准规定进行绘制，包括图形的比例、位置、间距等，以确保图的美观和易读性。

同时，在绘制过程中还应当注意图形的连续性和一致性，避免出现断裂或错位的情况。

最后，化工工艺流程图标准还应当包括图形符号和文字说明的更新和修改规范。

随着化工生产技术的不断发展和更新，化工工艺流程图也需要不断更新和修改，因此应当有相应的规范和程序来进行更新和修改，以确保图的及时性和准确性。

总之，化工工艺流程图标准的制定和遵守对于化工生产具有重要意义，它不仅可以提高生产的安全性和稳定性，还可以提高生产的效率和质量。

因此，我们应当认真遵守化工工艺流程图标准，确保化工生产的顺利进行。
