地基标准贯入试验检测报告

匀速扭转
Jackson(1969) 提出修正公式：
2M Cu 3 H D D 2
与圆柱顶底面剪应力分 布相关的系数
（3）试验设备
十字板剪切试验系统组成： ① 十字板头； ② 传力系统； ③ 加力装置； ④ 测量装置。（机械式和电测试）
室内十字板剪切仪
十字板头规格表
由于十字板剪切试验得到的不排水抗剪强度一 般偏高，因此要经过修正才能用于工程设计，其修 正方法如下：
(C u ) f C u
修正系数取值
影响测试结果因素： 板头尺寸 剪应力分布 排水条件 土的各向异性 剪切速率 触变效应
1. 其他软土土 2. IL＞1的土 Daccal
（3）试验设备
标准贯入试验系统组成： ① 贯入器； ② 穿心落锤； ③ 穿心导向触探杆。
穿心落锤 锤垫 穿心导向触探杆 贯入器
标准贯入试验设备规格及适用土类表
圆锥动力触探类型及设备规格
（4）标准贯入试验技术要求 1. 采用回转钻进，钻进过程中要防止孔底涌土。当孔 壁不稳定时，可采用泥浆或套管护壁，钻至试验标高 15cm 以上时应停止钻进，清除孔底残土后再进行贯入 试验。 2. 应采用自动脱钩的自由落锤装置并保证落锤平稳下 落，减小导向杆与锤间的摩阻力，避免锤击偏心和侧 向晃动，保持贯入器、探杆、导向杆连接后的垂直 度，锤击速率应小于每分钟30击。
n
[1-Ni/Ncri]diWi…………(4.3.5)
式中：IlE——液化指数； n——在判别深度范围内每一个钻孔标准贯人试验点的总数； Ni、Ncri——分别为 i 点标准贯人锤击数的实测值和临界值，当实测值大 于临界值时应取临界值；当只需要判别 15m 范围以内的液化时，15m 以下的实测 值可按临界值采用； di——i 点所代表的土层厚度(m)，可采用与该标准贯入试验点相邻的上、 下两标准贯人试验点深度差的一半，但上界不高于地下水位深度，下界不深于液 化深度； -1 Wi——i 土层单位土层厚度的层位影响权函数值 （单位为 m ） 。 当该层中点 深度不大于 5m 时应采用 10，等于 20m 时应采用零值，5～20m 时应按线性内插法 取值。

②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为
63.5kg的穿心锤，以76cm的落距，将触探头打入土中，记录打入
10cm的锤击数，代用公式为y=35.96x+23.8(y-地基容许承载力Kpa ， x-重型触探锤击数)。

3、标准贯入试验：
标准贯入试验是动力触探类型之一，其利用质量为63.5kg的穿心锤，以76cm的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30 cm，用此30cm的锤击数（N）作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。

锤击数（N）的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要方法。

（多为测试中心及设计单位采用）。

251（湖南）
贯入（轻便触探仪N10贯入法）
点
300元
3、静力触探试验
定义和适用范围：将圆锥形探头按一定速率匀速压入土中 量测其贯入阻力
锥头阻力侧壁摩阻力 的过程称为静力触探试验静力触探是工程地质勘察中的一
项原位测试方位 可用于划分土层 判定土层类别 查明软 硬夹层及土层在水平和
垂直方向的均匀性评价地基土的工程特性 容许承载力 压缩性质 不排水抗剪强

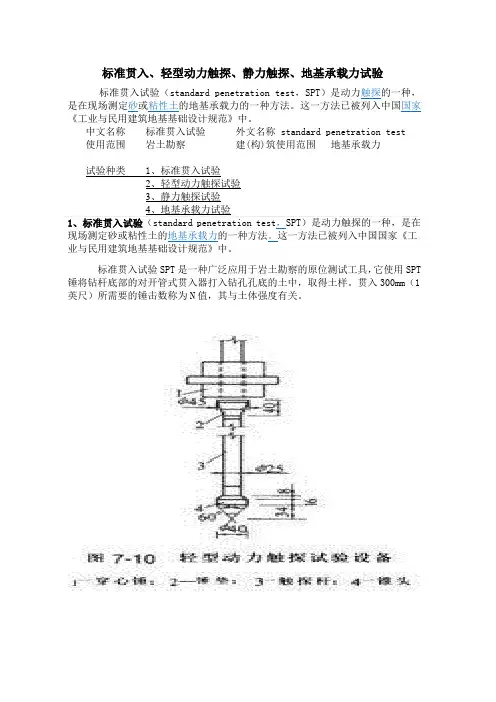

试验种类1、标准贯入试验
2、轻型动力触探试验
3、静力触探试验
4、地基承载力试验
1、标准贯入试验（standard penetration test，SPT）是动力触探的一种，是在现场测定砂或粘性土的地基承载力的一种方法。这一方法已被列入中国国家《工业与民用建筑地基基础设计规范》中。
标准贯入试验SPT是一种广泛应用于岩土勘察的原位测试工具，它使用SPT锤将钻杆底部的对开管式贯入器打入钻孔孔底的土中，取得土样。贯入300mm（1英尺）所需要的锤击数称为N值，其与土体强度有关。
度水平向固结系数 饱和砂土液化势 砂土密实度等探寻和确定桩基持力层 预估
打入桩沉桩可能性和单桩承载力检验人工填土的密实度及地基加固效果本规程适
用于粘质土和砂质土
引用标准
静力触探仪：土工仪器的基本参数及通用技术条件 第二篇
原位测试仪器：岩土工程勘察规范
静力触探试验仪器设备
试验费用
静力触探试验费
深度
0-10m
据 提供的《岩土工程勘察报告》（详勘）资料，拟建场地的土层，按其成因类型及物理力学性质特征可划分为 大工程地质层及若干亚层，各岩土层主要物理、力学参数见下表2。
地基土物理力学指标参数简要表
表2
层次

标贯试验：是“标准贯入试验”的简称。

标贯试验是在现场测定砂或粘性土的地基承载力的一种方法。

这种方法通过测量规定重量的重锤自某一特定高度自由锤击地基，贯入深度达某一值时的锤击数，以评价该处地基土的性质及承载力。

通常重锤质量取63.5±0.5kG，落距取76±2cm。

标贯试验是一种勘探与原位试验相结合的地基勘探方法，可以简便快捷地得到近似的粘性土地基承载力标准值。

操作过程①钻具钻至试验土层标高以上约15厘米处，以避下层土受扰动。

②贯入时，穿心锤落距为76厘米，使其自由下落，将贯入器直打入土层中15厘米。

以后每打入土层30厘米的锤击数，即为实测锤击数N0。

③提出贯入器，取出贯入器中的土样进行鉴别描述。

如此继续逐层试验。

当钻杆长度大于3米时，锤击数应按下式进行钻杆长度修正：N63.5=aN，式中N63.5为标准贯入试验锤击数，a为触探杆长度校正系数，如触探杆长分别为≤3、6、9、12、15、18、21米时，则a相应分别为1、0.92、0.86、0.81、0.77、0.73、0.70。

测定根据标准贯入试验锤击数测定各类砂的地基承载力（公斤/平方厘米），一般为：①当击数大于30时，密实的砾砂、粗砂、中砂（孔隙比均小于0.60）为4公斤/平方厘米；②当击数小于或等于30而大于15时，中密的砾砂、粗砂、中砂（孔隙比均大于0.60而小于0.75）为3公斤/平方厘米，细砂、粉砂（孔隙比均大于0.70而小于0.85）为1.5—2公斤/平方厘米；③当击数小于或等于15而大于或等于10时，稍密的砾砂、粗砂、中砂（孔隙比均大于0.75而小于0.85）为2，细砂、粉砂（孔隙比均大于0.85而小于0.95）为1—1.5。

对于老粘土和一般粘性土的容许承载力，当锤击数分别为3、5、7、9、11、13、15、17、19、21、23时，则其相应的容许承载力分别为1.2、1.6、2.0、2.4、2.8、3.2、3.6、4.2、5.0、5.8、6.6公斤/平方厘米。
