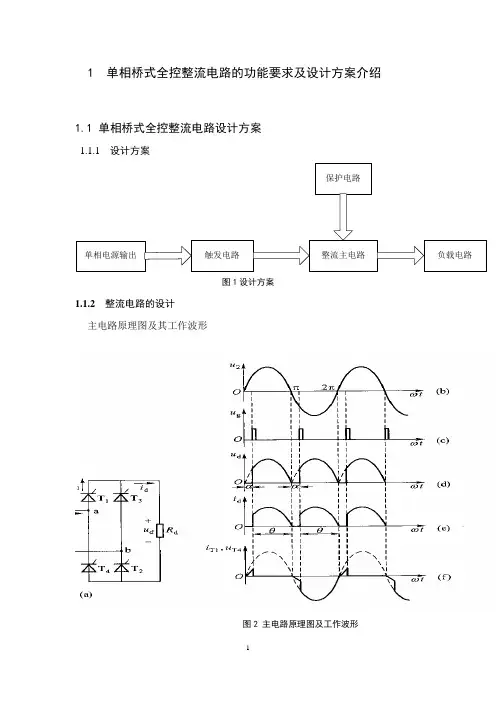

1 单相桥式全控整流电路的功能要求及设计方案介绍1.1 单相桥式全控整流电路设计方案1.1.1 设计方案单相电源输出触发电路保护电路整流主电路负载电路图1设计方案1.1.2整流电路的设计主电路原理图及其工作波形图2 主电路原理图及工作波形主电路原理说明：（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。
因此在0～α区间，4个晶闸管都不导通。
（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。
（3）在u2负半波的（π～π＋α）区间，在π～π＋α间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。
（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。
2 触发电路的设计2.1 晶闸管触发电路触发电路在变流装置中所起的基本作用是向晶闸管提供门极电压和门极电流，使晶闸管在需要导通的时刻可靠导通。
根据控制要求决定晶闸管的导通时刻，对变流装置的输出功率进行控制。
触发电路是变流装置中的一个重要组成部分，变流装置是否能正常工作，与触发电路有直接关系，因此，正确合理地选择设计触发电路及其各项技术指标是保证晶闸管变流装置安全，可靠，经济运行的前提。
，开始启动A/D转换；在A/D转换期间，START应保持低电平。
2.1.1 晶闸管触发电路的要求晶闸管触发主要有移相触发、过零触发和脉冲列调制触发等。
触发电路对其产生的触发脉冲要求:(１)触发信号可为直流、交流或脉冲电压。
(２)触发信号应有足够的功率（触发电压和触发电流）。
(３)触发脉冲应有一定的宽度，脉冲的前沿尽可能陡，以使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
单相桥式全控整流电路晶闸管的正向电压和反向电压好啦，今天我们聊聊单相桥式全控整流电路中晶闸管的正向电压和反向电压。
先别急着走神，虽然听起来有点复杂，但实际上这些东西是有趣的！你知道，电流也不是什么神秘莫测的东西，它就像一条河流，电路就像河道，晶闸管呢，就是一个调控水流的阀门。
大家都知道电路里的电压就像水压一样，控制得好，电流就听话，控制不好，电路就可能会“打翻”或者说“爆炸”之类的。
所以，搞懂晶闸管的正向电压和反向电压，真的是一个至关重要的事。
晶闸管不是个普通的元器件，它可不是什么“开关”那么简单。
想象一下，你去水管维修店买了一个阀门，你把它装到管道里，它不是一直都开着，也不是一直都关着，而是要根据你给它的“信号”来决定打开或关闭。
晶闸管的作用就是这样，它可以根据施加在它上的控制信号，决定电流通不通。
那既然它有这个“开关”功能，显然它的正向电压和反向电压就显得尤为重要了。
先来说说正向电压，简单来说，就是晶闸管被正向电压“激活”的时候，它可以导电，电流可以通过它。
这个时候，电压的方向跟电流的流动方向是统一的。
你可以把它想象成，水龙头被拧开，水就可以流出来了。
可是，晶闸管要保证它工作得好，正向电压可得合适，否则一旦电压低了，电流就不容易通过，整个电路就像干涸的河床，电流“卡壳”了，什么都不干。
然后呢，反向电压就是个让人头疼的事情了。
嘿，你以为晶闸管总是听话吗？反向电压一来，它就“闭嘴”了。
这就像你对它发了个“反向命令”，让它不通电流。
反向电压就像是强行关上的水龙头，你再怎么用力想要水流出来都不行。
晶闸管在反向电压下有个非常“刚硬”的表现，就是它会像一个严格的警察一样，拒绝让电流通过。
甚至，如果反向电压太大，它可能还会被“烧坏”，就像水管暴力冲击导致水管破裂，整个电路就可能彻底“炸了”。
所以，这时候你要特别注意反向电压的范围，不能让它超过了晶闸管的耐受极限。
想象一下，如果你不管不顾地把电压加大，晶闸管就会像一个怒气冲冲的老板，啥都不干，啥也不管，整个电路就会因为它的“懒散”而失灵。
三相桥式晶闸管整流电路原理今天来聊聊三相桥式晶闸管整流电路原理。
咱们先来说说整流是啥吧，其实就像把乱七八糟的东西整理好，在电路里呢，就是把交流电变成直流电。
说到交流电和直流电，你看咱们家里用的电插板出来的是交流电，能让电器正常工作，但有些电器里呢，需要直流电才行。
这时候就需要整流电路来帮忙啦。
那三相又是啥呢？你可以把三相电想象成三个人合作干活。
我们生活中常见的是单相电，就像一个人自己单干，但三相电是三个“人”一起按一定顺序配合着来供电的，这种方式效率更高，力量更强。
咱再来说说三相桥式晶闸管整流电路这么原理。
我一开始也不明白了好一阵呢。
咱们可以想象这个电路就像一个大的交通枢纽，交流电是来来往往到处乱走的汽车，而晶闸管呢就像一个个智能的交通信号灯。
这个电路里有六组晶闸管，就像六个很聪明的信号灯。
这就要说到它的工作周期啦。
三相电有自己的节奏，就跟上一曲音乐有它的节奏一样。
在每个周期里，这六个晶闸管是轮流导通的。
打个比方吧，这就像六个守门员轮流上场守球门，每个守门员上场的时候就像晶闸管导通的时候，只允许电流按照规定的方向走。
比如说，在某一时刻，一相的电压最高，另一相的电压最低，那么最高电压那相就通过一组晶闸管把电送到负载那边，最低电压那相就通过另一组晶闸管让电子流回来，这么一进一出，就把交流电整成直流电啦。
有意思的是，在这个过程中，由于三个相不断地交替变化，每个晶闸管导通的时机都要正好，就像接力赛里交接棒得掐准时间，一旦出错，那整出来的直流电就不对啦。
这就是三相电压自然的换相在起作用。
实际应用可多着呢。
像工业上的大型电机调速系统，因为电机需要直流电来实现精准的速度控制，三相桥式晶闸管整流电路就可以派上大用场啦。
不过呢，这里面有很多要注意的地方。
晶闸管承受的电压很高，就像在交通枢纽里，信号灯得很结实才能承受各种压力。
如果选型不对，很容易就被过高的电压给搞坏了，那整个电路就没法正常工作了。
而且触发晶闸管的信号也是很有讲究的，要跟三相电的节奏配合好。
