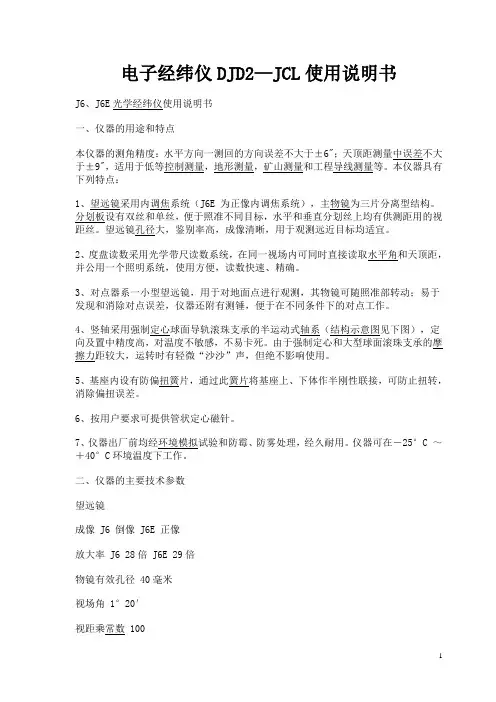

1 电子经纬仪DJD2—JCL使用说明书
J6、J6E光学经纬仪使用说明书
一、仪器的用途和特点
本仪器的测角精度：水平方向一测回的方向误差不大于±6"；天顶距测量中误差不大于±9"，适用于低等控制测量，地形测量，矿山测量和工程导线测量等。本仪器具有下列特点：
1、望远镜采用内调焦系统（J6E 为正像内调焦系统），主物镜为三片分离型结构。分划板设有双丝和单丝，便于照准不同目标，水平和垂直分划丝上均有供测距用的视距丝。望远镜孔径大，鉴别率高，成像清晰，用于观测远近目标均适宜。
2、度盘读数采用光学带尺读数系统，在同一视场内可同时直接读取水平角和天顶距，并公用一个照明系统，使用方便，读数快速、精确。
3、对点器系一小型望远镜，用于对地面点进行观测，其物镜可随照准部转动；易于发现和消除对点误差，仪器还附有测锤，便于在不同条件下的对点工作。
4、竖轴采用强制定心球面导轨滚珠支承的半运动式轴系（结构示意图见下图），定向及置中精度高，对温度不敏感，不易卡死。由于强制定心和大型球面滚珠支承的摩擦力距较大，运转时有轻微“沙沙”声，但绝不影响使用。
5、基座内设有防偏扭簧片，通过此簧片将基座上、下体作半刚性联接，可防止扭转，消除偏扭误差。
6、按用户要求可提供管状定心磁针。
7、仪器出厂前均经环境模拟试验和防霉、防雾处理，经久耐用。仪器可在－25°C ～＋40°C环境温度下工作。
二、仪器的主要技术参数
望远镜
成像 J6 倒像 J6E 正像
放大率 J6 28倍 J6E 29倍
物镜有效孔径 40毫米
视场角 1°20′
视距乘常数 100 2 视距加常数 0
鉴别率 <3.6″
调焦范围 2米～∞
物镜壳外径 φ46-0.05毫米
望远镜长度 180毫米
显微镜放大率
水平读数系统 73倍
竖直读数系统 74倍
读数系统
水平度盘分划直径 93.4毫米
水平度盘读数分划 1′（估读6″）
竖直度盘分划直径 73.4毫米
经纬仪使用方法
经纬仪使用方法
介绍：
经纬仪是一种用于测量地球表面上一点的经度和纬度的仪器。本文将介绍如何正确使用经纬仪进行测量和记录结果。
1： 准备工作：
1.1 确保经纬仪的电源充足，并检查仪器是否正常工作。
1.2 确保测量区域没有遮挡物，以确保获得准确的数据。
1.3 确保仪器底座水平放置，并使用水平仪来校准。
1.4 确保熟悉经纬仪的操作界面和按钮功能。
2： 开始测量：
2.1 打开经纬仪的电源，等待仪器启动完成。
2.2 将仪器对准所要测量的目标地点，并通过观察镜头上的准星找到目标。
2.3 确保仪器稳定后，“测量”按钮开始记录测量数据。
2.4 在记录数据之前，可以使用仪器提供的放大功能来精确对准目标。 3： 测量结果的记录和保存：
3.1 在测量完成后，经纬仪会自动显示测量结果。
3.2 将测量结果记录在测量纸上，包括经度和纬度的数值。
3.3 可以使用仪器提供的传输功能，将测量结果传输到电脑或移动设备上保存。
4： 使用附件：
4.1 本文涉及的附件包括：
- 经纬仪使用手册
- 测量纸
- 电池和充电器
法律名词及注释：
- 经度：地理上用于测量地球表面东西方方向的角度。通常用度（°）来表示。
- 纬度：地理上用于测量地球表面南北方向的角度。通常用度（°）来表示。
本文所涉及的法律名词及注释仅为了帮助读者理解文档内容，不构成法律意见或解释。
1 电子经纬仪DJD2—JCL使用说明书
J6、J6E光学经纬仪使用说明书
一、仪器的用途和特点
本仪器的测角精度：水平方向一测回的方向误差不大于±6"；天顶距测量中误差不大于±9"，适用于低等控制测量，地形测量，矿山测量和工程导线测量等。本仪器具有下列特点：
1、望远镜采用内调焦系统（J6E 为正像内调焦系统），主物镜为三片分离型结构。分划板设有双丝和单丝，便于照准不同目标，水平和垂直分划丝上均有供测距用的视距丝。望远镜孔径大，鉴别率高，成像清晰，用于观测远近目标均适宜。
2、度盘读数采用光学带尺读数系统，在同一视场内可同时直接读取水平角和天顶距，并公用一个照明系统，使用方便，读数快速、精确。
3、对点器系一小型望远镜，用于对地面点进行观测，其物镜可随照准部转动；易于发现和消除对点误差，仪器还附有测锤，便于在不同条件下的对点工作。
4、竖轴采用强制定心球面导轨滚珠支承的半运动式轴系（结构示意图见下图），定向及置中精度高，对温度不敏感，不易卡死。由于强制定心和大型球面滚珠支承的摩擦力距较大，运转时有轻微“沙沙”声，但绝不影响使用。
5、基座内设有防偏扭簧片，通过此簧片将基座上、下体作半刚性联接，可防止扭转，消除偏扭误差。
6、按用户要求可提供管状定心磁针。
7、仪器出厂前均经环境模拟试验和防霉、防雾处理，经久耐用。仪器可在－25°C ～＋40°C环境温度下工作。
二、仪器的主要技术参数
望远镜
成像 J6 倒像 J6E 正像
放大率 J6 28倍 J6E 29倍
物镜有效孔径 40毫米
视场角 1°20′
视距乘常数 100 2 视距加常数 0
鉴别率 <3.6″
调焦范围 2米～∞
物镜壳外径 φ46-0.05毫米
望远镜长度 180毫米
显微镜放大率
水平读数系统 73倍
竖直读数系统 74倍
读数系统
水平度盘分划直径 93.4毫米
水平度盘读数分划 1′（估读6″）
竖直度盘分划直径 73.4毫米
电子经纬仪使用方法
电子经纬仪使用方法
一、概述
电子经纬仪是一种用于测量地球表面上任意点的经度和纬度的仪器。本文档详细介绍了电子经纬仪的使用方法，包括仪器启动、测量前的准备、测量操作和测量结果处理等内容。
二、仪器启动
1.首先确保电子经纬仪已经连接到电源，并确保电源正常工作。
2.接下来按照仪器的说明书操作，启动电子经纬仪。
三、测量前的准备
1.首先选择一个开阔的场地，远离高楼大厦等可能遮挡信号的物体。
2.将电子经纬仪放置在一个平坦稳固的地面上，并确保它放置水平。
3.根据仪器的说明书，进行校准操作，以确保测量结果的准确性。
四、测量操作1.打开电子经纬仪的测量模式，并根据仪器的指示，选择相应的测量选项（如静态测量、动态测量等）。
2.跟随仪器的指示，对地面上的标志物进行测量。可以使用经纬仪自带的标志物或选择具有已知经纬度的标志物作为参照物。
3.操作过程中要保持仪器的稳定，避免外力干扰，确保测量结果的准确性。
4.根据测量模式和仪器的要求，进行相应的操作，如校准、调整参数等。
五、测量结果处理
1.测量完成后，电子经纬仪会一份测量结果报告。此报告可以用于后续的数据处理和分析。
2.根据需要，将测量结果导出到计算机或其他设备中，以便进一步分析和应用。
3.对于测量结果的处理，可以使用专业的地理信息系统（GIS）软件进行处理和分析。
六、附件
本文档附带的附件包括：电子经纬仪的说明书、校准操作手册等相关文件。
七、法律名词及注释1.经度：指地球表面上任意一点与本初子午线的夹角，量度东西方向。
2.纬度：指地球表面上任意一点与地球赤道的夹角，量度南北方向。
3.GIS：地理信息系统，是一种将地理空间数据与非空间数据相结合的计算机系统，用于存储、管理、分析和展示地理信息。
