第 1 页 共 4 页 井下电缆的连接、敷设、维护和检查模版
井下电缆是输送电力和信号的重要设施，连接、敷设、维护和检查是确保电缆运行安全和稳定的重要环节。在进行这些工作的过程中，需要遵循一系列的操作步骤和安全规范，以确保工作的质量和效率。下面将介绍井下电缆的连接、敷设、维护和检查的模板，以供参考。
一、井下电缆连接模版
1. 准备工作
- 检查连接点的环境条件，确保安全。
2. 线缆准备
- 清洁线缆的绝缘外皮，确保没有灰尘和污垢。
- 剥开线缆的绝缘层，露出金属导体。
3. 连接器准备
- 清洁连接器的插孔和插头，确保没有灰尘和污垢。
- 检查连接器的引线和固定装置，确保完好无损。
4. 连接操作
- 将线缆插头插入连接器的插孔中，确保插头和插孔紧密连接。
- 用螺丝或螺母固定连接器和线缆，确保连接牢固。
5. 测试连接
- 使用万用表或其他测试设备，检查连接的电阻和绝缘电阻。
- 如果测试结果正常，则连接成功。如果有异常情况，需要重新进行连接操作。
二、井下电缆敷设模版
1. 规划敷设线路 第 2 页 共 4 页 - 根据实际需要确定敷设线路的路径和长度。
2. 准备工作
- 清理敷设线路上的障碍物，确保无阻碍。
3. 敷设方式
- 线缆沟槽敷设：挖掘沟槽，将电缆放入沟槽内，然后用土或混凝土填充。
- 管道敷设：埋设管道，将电缆放入管道内，然后用土或混凝土进行填充。
4. 固定线缆
- 使用固定装置将电缆固定在沟槽或管道内，确保牢固不松动。
5. 敷设保护层
- 根据需要，在电缆上添加保护层，以防止外界的物理和化学侵害。
6. 连接线缆
- 根据需要，在敷设线路的连接点进行线缆连接，采用上述的连接方式。
7. 检查敷设质量
- 检查电缆和连接点的外观，确保没有明显的损坏和故障。
- 使用测试设备对电缆进行绝缘电阻和电阻的测试，确保敷设质量符合要求。
三、井下电缆维护模版
1. 定期检查
- 每隔一段时间，对井下电缆进行定期检查，包括外观、连接和绝缘等方面。 第 3 页 共 4 页 2. 清洁保养
电焊机电缆接线安全要求
前言
电焊机是高压、高功率设备，使用不当可能导致电击伤、火灾等安全事故，因此在使用电焊机时，必须要严格遵守相关的安全要求。本文主要介绍电焊机电缆接线时需要遵守的安全要求。
电焊机电缆的正确接线方法
1. 铜芯电缆连接器
电焊机电缆一般采用铜芯电缆连接器来将电缆与电焊机连接，铜芯电缆连接器容易引起高温、氧化和松动等问题，如不正确接线，容易出现火灾等安全事故。因此，正确的铜芯电缆连接方法是重要的。
正确接线方法：
1. 准备具有正确电缆规格的铜芯电缆连接器。
2. 在电缆连接器上加压，把电缆锁定在连接器上。
3. 用压线钳将连接器固定在电焊机上。
2. 环型电缆连接器
环型电缆连接器更常用于大功率电焊机或自动化生产线，因为其在高温下不容易氧化，具有更高的安全性和可靠性。使用环型电缆连接器时，需要注意接线的正确性以及电缆的规格匹配。
正确接线方法：
1. 确保电缆长度合适，接头接口处应留有一定压线长度。
2. 拧松电焊机上的连接柱螺丝。
3. 把电线套在连接柱上并旋紧。
4. 用扳手把连接柱螺丝固定紧。
电焊机电缆接线的安全要求
在电焊机电缆接线时，还需要注意以下安全要求：
1. 连接器必须完好无损。
2. 电缆和连接器的规格应符合电焊机的要求。
3. 电缆应保持整齐、无弯曲，并远离可能产生损坏的区域。 4. 电缆应避免与其他对象产生干涉、碰撞或擦伤，以有效减少电缆在使用过程中的损伤。
5. 使用环型电缆连接器时，需要使用扳手或其他专业工具将连接柱紧固固定，以保证电缆处于正常状态。
6. 在使用电焊机前，要先检查电缆是否连接牢固，并确保电缆的绝缘材料没有损坏或破裂。
7. 在使用电焊机过程中，必须注意使用带有保护手套、护目镜等个人防护装备，并禁止穿着湿漉漉的衣服和金属首饰，以防止电击伤等其他安全事故的发生。
总结
电焊机电缆接线安全要求必须得到严格的遵守和执行，只有当正确接线方法和安全要求都得到了充分的知晓和理解，才能保证使用电焊机时的人身和财产安全。本文概括性地介绍了电焊机电缆接线时的正确方法和安全要求，希望本文能够给使用电焊机的人员提供一些帮助。
・防爆试验・ 浅谈“ｎ”型防爆电缆连接器的检验与设计要点

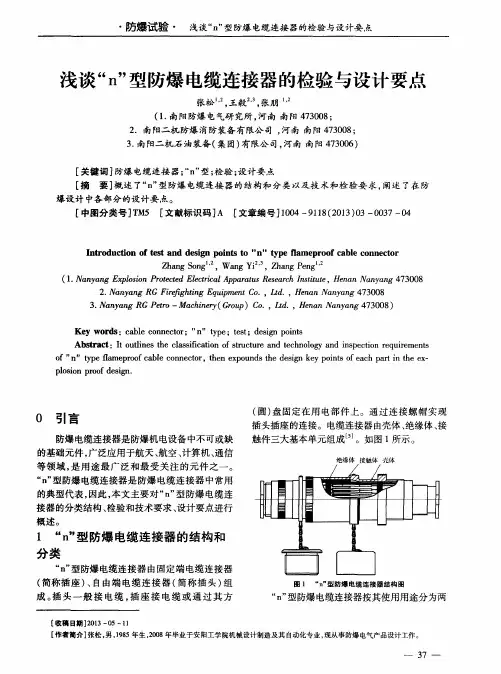

浅谈“ｎ”型防爆电缆连接器的检验与设计要点
张松 ，王毅 ，张朋 ’ （１．南阳防爆电气研究所，河南南阳４７３００８； ２．南阳二机防爆消防装备有限公司，河南南阳４７３００８； ３．南阳二机石油装备（集团）有限公司，河南南阳４７３００６）
［关键词］防爆电缆连接器；“ｎ”型；检验；设计要点 ［摘要］概述了“ｎ”型防爆电缆连接器的结构和分类以及技术和检验要求，阐述了在防
爆设计中各部分的设计要点。 ［中图分类号］ＴＭ５［文献标识码］Ａ［文章编号］１００４—９１１８（２０１３）０３—００３７—０４
Ｉｎｔｒｏｄｕｃｔｉｏｎ ｏｆ ｔｅｓｔ ａｎｄ ｄｅｓｉｇｎ ｐｏｉｎｔｓ ｔｏ”ｎ”ｔｙｐｅ ｆｌａｍｅｐｒｏｏｆ ｃａｂｌｅ ｃｏｎｎｅｃｔｏｒ Ｚｈａｎｇ Ｓｏｎｇ ，Ｗａｎｇ Ｙｉ ，Ｚｈａｎｇ Ｐｅｎｇ ， （１．Ｎａｎｙａｎｇ Ｅｘｐｌｏｓｉｏｎ Ｐｒｏｔｅｃｔｅｄ Ｅｌｅｃｔｒｉｃａｌ Ａｐｐａｒａｔｕｓ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ，Ｈｅｎａｎ Ｎａｎｙａｎｇ ４７３００８ ２．Ｎａｎｙａｎｇ ＲＧ Ｆｉｒｅｆｉｇｈｔｉｎｇ Ｅｑｕｉｐｍｅｎｔ Ｃｏ．，Ｌｔｄ．，Ｈｅｎａｎ Ｎａｎｙａｎｇ ４７３００８ ３．Ｎａｎｙａｎｇ ＲＧ Ｐｅｔｒｏ—Ｍａｃｈｉｎｅｒｙ（Ｇｒｏｕｐ）Ｃｏ．，Ｌｔｄ．，Ｈｅｎａｎ Ｎａｎｙａｎｇ ４７３００８）
Ｋｅｙ ｗｏｒｄｓ：ｃａｂｌｅ ｃｏｎｎｅｃｔｏｒ；”ｎ”ｔｙｐｅ；ｔｅｓｔ；ｄｅｓｉｇｎ ｐｏｉｎｔｓ Ａｂｓｔｒａｃｔ：Ｉｔ ｏｕｔｌｉｎｅｓ ｔｈｅ ｃｌａｓｓｉｆｉｃａｔｉｏｎ ｏｆ ｓｔｒｕｃｔｕｒｅ ａｎｄ ｔｅｃｈｎｏｌｏｇｙ ａｎｄ ｉｎｓｐｅｃｔｉｏｎ ｒｅｑｕｉｒｅｍｅｎｔｓ ｏｆ”ｎ”ｔｙｐｅ ｆｌａｍｅｐｒｏｏｆ ｃａｂｌｅ ｃｏｎｎｅｃｔｏｒ，ｔｈｅｎ ｅｘｐｏｕｎｄｓ ｔｈｅ ｄｅｓｉｇｎ ｋｅｙ ｐｏｉｎｔｓ ｏｆ ｅａｃｈ ｐａｒｔ ｉｎ ｔｈｅ ｅｘ— ｐｌｏｓｉｏｎ ｐｒｏｏｆ ｄｅｓｉｇｎ．
＜电气开关＞（２０１０．Ｎｏ．４）
文章编号：１００４—２８９Ｘ（２０１０）ｏ４—００８０—０２
一种新型的矿用隔爆型高压电缆连接器
张鸽
（乐清市矿用设备厂，浙江 乐清３２５６０６）
摘要：设计制造了一种新型矿用隔爆型高压电缆连接器，经检测，完全符合标准，达到了设计目的。 关键词：矿用隔爆型；高压电缆；连接器
中图分类号：ＴＤ６１ｌ 文献标识码：Ｂ
Ａ Ｎｅｗ Ｔｙｐｅ Ｆｌａｍｅ－ｐｒｏｏｆ Ｈｉｇｈ Ｖｏｌｔａｇｅ Ｃａｂｌｅ Ｃｏｎｎｅｃｔｏｒ ｆｏｒ Ｍｉｎｅ
ＺＨＡＮＧ Ｇｅ
（Ｙｕｅｑｉｎｇ Ｍｉｎｅ Ｅｑｕｉｐｍｅｎｔ Ｆａｃｔｏｒｙ，Ｙｕｅｑｉｎｇ ３２５６０６，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｎｅｗ ｔｙｐｅ ｆｌａｍｅ—ｐｒｏｏｆ ｈｉｇｈ ｖｏｌｔａｇｅ ｃａｂｌｅ ｃｏｎｎｅｃｔｏｒ ｆｏｒ ｍｉｎｅ ｈａｓ ｂｅｅｎ ｄｅｓｉｇｎｅｄ ａｎｄ ｍａｄｅ．Ｔｅｓｔ ｈａｓｂｅｅｎ
ｃｏｎｆｉｒｍｅｄ ｔｈａｔ ｔｈｅ ｐｒｏｄｕｃｔｓ ａｒｅ ｕｐ ｔｏ ｔｈｅ ｓｔａｎｄａｒｄ，ａｃｈｉｅｖｅ ｔｈｅ ｄｅｓｉｇｎ ｇｏａ１．
Ｋｅｙ ｗｏｒｄｓ：ｍｉｎｅ ｆｌａｍｅ—ｐｒｏｏｆ ｔｙｐｅ；ｈｉｇｈ ｖｏｌｔａｇｅ ｃａｂｌｅ；ｃｏｎｎｅｃｔｏｒ
１ 引言
煤矿井下为了提高工作效率，在采用综合机械化 采煤的方式同时将电压从Ｉ１４０Ｖ提升到３３００Ｖ、
６０００Ｖ和ｌＯｋＶ。在生产中为了方便电能的输送和输 人电气设备，常常采用各种高低压电缆连接器。根据 用户的要求，本文设计制造了一种新型的矿用隔爆型
高压电缆连接器。
２用途
连接器主要适用于具有甲烷或煤尘爆炸危险的煤矿 井下，可与引进设备ＣＨＰ３３／３．３ｋＶ开关箱、ＴＤ３３／３．３ｋＶ 顺槽开关、ＬＣ３３／３．３ｋＶ负载开关及国产大功率开关、移变
等设备配套使用。在交流５ｏＨｚ、３．３ｋＶ、电流至６３０Ａ的线 路中，作为组合开关、负荷开关、电机、变压器的电源引人
