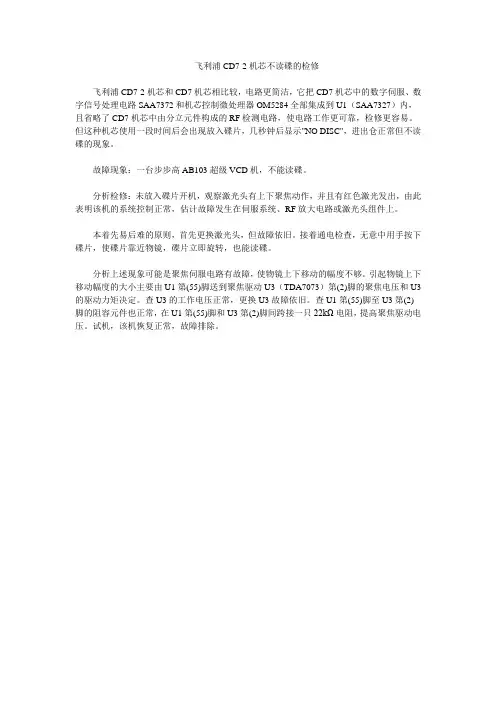

飞利浦CD7-2机芯不读碟的检修
飞利浦CD7-2机芯和CD7机芯相比较，电路更简洁，它把CD7机芯中的数字伺服、数字信号处理电路SAA7372和机芯控制微处理器OM5284全部集成到U1（SAA7327）内，且省略了CD7机芯中由分立元件构成的RF检测电路，使电路工作更可靠，检修更容易。但这种机芯使用一段时间后会出现放入碟片，几秒钟后显示"NO DISC"，进出仓正常但不读碟的现象。
故障现象：一台步步高AB103超级VCD机，不能读碟。
分析检修：未放入碟片开机，观察激光头有上下聚焦动作，并且有红色激光发出，由此表明该机的系统控制正常，估计故障发生在伺服系统、RF放大电路或激光头组件上。
本着先易后难的原则，首先更换激光头，但故障依旧。接着通电检查，无意中用手按下碟片，使碟片靠近物镜，碟片立即旋转，也能读碟。
分析上述现象可能是聚焦伺服电路有故障，使物镜上下移动的幅度不够。引起物镜上下移动幅度的大小主要由U1第(55)脚送到聚焦驱动U3（TDA7073）第(2)脚的聚焦电压和U3的驱动力矩决定。查U3的工作电压正常，更换U3故障依旧。查U1第(55)脚至U3第(2)脚的阻容元件也正常，在U1第(55)脚和U3第(2)脚间跨接一只22kΩ电阻，提高聚焦驱动电压。试机，该机恢复正常，故障排除。

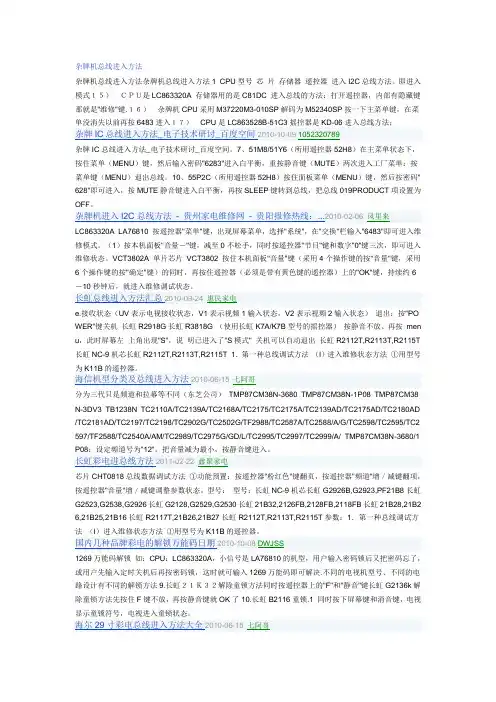

杂牌机总线进入方法
杂牌机总线进入方法杂牌机总线进入方法1 CPU型号 芯 片 存储器 遥控器 进入I2C总线方法。即进入模式１５） ＣＰＵ是LC863320A 存储器用的是C81DC 进入总线的方法：打开遥控器，内部有隐藏键那就是"维修"键.１６） 杂牌机CPU采用M37220M3-010SP解码为M52340SP按一下主菜单键，在菜单没消失以前再按6483进入１７） CPU是LC863528B-51C3摇控器是KD-06进入总线方法；
杂牌IC总线进入方法_电子技术研讨_百度空间2010-10-09 1052320789
杂牌IC总线进入方法_电子技术研讨_百度空间。7、51M8/51Y6（所用遥控器52H8）在主菜单状态下，按住菜单（MENU）键，然后输入密码"6283"进入白平衡，重按静音键（MUTE）两次进入工厂菜单：按菜单键（MENU）退出总线。10、55P2C（所用遥控器52H8）按住面板菜单（MENU）键，然后按密码"628"即可进入，按MUTE静音键进入白平衡，再按SLEEP键转到总线，把总线019PRODUCT项设置为OFF。
杂牌机进入I2C总线方法 - 贵州家电维修网 - 贵阳报修热线：...2010-02-06 风里来
LC863320A LA76810 按遥控器"菜单"键，出现屏幕菜单，选择"系统"，在"交换"栏输入"6483"即可进入维修模式。（1）按本机面板"音量－"键，减至0不松手，同时按遥控器"节目"键和数字"0"键三次，即可进入维修状态。VCT3802A 单片芯片 VCT3802 按住本机面板"音量"键（采用4个操作键的按"音量"键，采用6个操作键的按"确定"键）的同时，再按住遥控器（必须是带有黄色键的遥控器）上的"OK"键，持续约6－10秒钟后，就进入维修调试状态。
长虹总线进入方法汇总2010-09-24 惠民家电
e.接收状态（UV表示电视接收状态，V1表示视频1输入状态，V2表示视频2输入状态） 退出：按"POWER"键关机 长虹R2918G长虹R3818G （使用长虹K7A/K7B型号的摇控器） 按静音不放、再按 menu，此时屏幕左 上角出现"S"，说 明已进入了"S模式" 关机可以自动退出 长虹R2112T,R2113T,R2115T长虹NC-9机芯长虹R2112T,R2113T,R2115T 1．第一种总线调试方法 （l）进入维修状态方法 ①用型号为K11B的遥控器。
1 TCL 彩电
Y22机芯 GM21机芯 P21，NU21，N21，N22，TG100机芯 MP-F2机芯 GU21机芯
UFI2200机芯 UL11机芯 DTV机芯 S11、S12机芯 DPTV机芯 PW118机芯
飞利浦100Hz倍频机芯 NDSP(上网电视) LCOS机芯 A21机芯 MS25，MS21机芯
MV22机芯 HID普通机芯 HID逐行扫描机芯 TMPA88XX机芯 TDA93XX机芯
D机芯(银佳智能系列) TB机芯 TDA8376机芯 LA768xX机芯 PDP机芯(等离子)
背投彩电
3.1 Y22机芯
3．1．1彩电配置一览表
主要Ic
三洋超级芯片：LA76931或A76932，掩膜型号：13-T00Y22-
01M01、13-LA7693-2NPR
3．1．2总线调整方法
机型
AT2116Y、AT21266、N2585L、N25868、
NT25289、N2585、29V88
按住面板的"音量-"键，使音量减到"0"不松手，在2s内快速按遥控器数字"0"键三次，出现调试
菜单，然后按频道升降键选择调整项目，按音量加减键改变数据，按菜单键退出调试。
3.2 GM21机芯
3．2．1彩电配置一览表
主要IC
多功能图像处理GM2221、视频解码TVP5147
3．2．2总线调整方法
机型
LCD1526A、LCD1726 ALCD20B66、LCD3026A、LCD26866-L、
LCD32866-L、LCD2026A
进入主菜单，再按密码3、2、1、0进入工厂菜单。按上下键选择调整项目，按左右键改变数据，按
菜 单 键 退 出 。 若 将 工 厂 菜 单 中 ADVANCED SETTING中 FACTORY MODE的 值 改 为 l， 则 退
康佳彩电总线调整大全
康佳P25TK828 TDA11135PS/N2/3/AA9 24C16[关闭预览]2010-10-19机芯编
号总线数据微处理器芯片TDA11135PS/N2/3/AA9小信号处理芯片
TDA11135PS/N2/3/AA9存储器型号24C16所属机型康佳P29SK569彩.
康佳SP29808彩电IIC总线进入与调整[关闭预览]2010-10-07机芯编号存
储器数据交换或购买微处理器芯片小信号处理芯片存储器型号所属机型康佳
SP29808彩电工厂模式√用户模式.
康佳电视三洋系列机心总线进入方法[关闭预览]2010-09-29康佳电视三洋
系列机心总线进入方法CPU：LC86316A、LC 863328A小信号处理IC：
LA76810/A、LA78820/A、LA76832/A 1.采用LC86316A和LA76810的机型有：
F2109A、F2109A2、F2166A、F2166A1、F2136A1、T.
康佳"T"系列彩电工厂菜单调试[关闭预览]2010-09-29康佳"T"系列彩电工
厂菜单调试康佳P3460T系列彩电电视机总线调试一、调试准备与工厂菜单进入
方法1)调试准备1、调试前电视机要预热30分钟。2、调试前N601(SDA555XFL)N602(AT24C16.
康佳CPU为LC 863328A一5T45的"A"型机调试说明[关闭预览]2010-09-26
本类机型调试可采用工厂专用遥控器，型号为KK-Y204、KK-Y215，若用户遥控器有"游戏"键的，则可用密码进入工厂菜单。即直接采用用户遥控器加密码调
试。2.调试步骤说明1)采用工厂遥控器调试时，按"FAC"键.
康佳彩电IIC总线维修状态的进入[关闭预览]2010-09-03按CTRl+F键查
询电视机型号或本页内容如转载或连接、引用本站资料，需注明来自序号机型机芯微处理器小信号处理电路存储器资料数据芯片数据图纸.
