挂篮荷载计算讲解

  • 格式：doc
  • 大小：351.50 KB
  • 文档页数：32

XXX2013年农桥改造工程项目

XXX

贝雷挂篮计算书

30 目 录

第1章 设计计算说明 .............................................................................................................................. 1

1.1 设计依据 ..................................................................................................................................... 1

1.2 工程概况 ..................................................................................................................................... 1

1.3 挂篮设计 ..................................................................................................................................... 2

1.3.1 主要技术参数 .................................................................................................................. 2

1.3.2 挂篮构造 .......................................................................................................................... 2

1.3.3 挂篮计算设计荷载及组合 .............................................................................................. 3

1.3.4 内力符号规定 .................................................................................................................. 4

第2章 挂篮底篮及吊杆计算 .................................................................................................................. 5

2.1 1#块段重量作用下底篮各项指标计算 ...................................................................................... 5

2.1.1 腹板下面加强纵梁的计算 .............................................................................................. 5

1.2 底板下普通纵梁的计算 ..................................................................................................... 8

2.1.3 底篮后横梁受力验算 .................................................................................................... 10

2.1.4 挂篮前上横梁受力验算 ................................................................................................ 12

2.1.5 吊带 (或精轧螺纹钢) 计算 .......................................................................................... 16

第3章 挂篮主桁计算 .......................................................................................................................... 17

3.1 荷载组合I(混凝土重量+超载+动力附加荷载+挂篮自重+人群和机具荷载) .................... 17

3.1.1荷载计算 ......................................................................................................................... 17

3.1.2 荷载组合I作用下主桁计算 ......................................................................................... 17

3.2 荷载组合II(混凝土重量+超载+混凝土偏载+挂篮自重+人群和机具荷载) ....................... 20

3.2.1 荷载计算 ........................................................................................................................ 20

3.3 荷载组合III(混凝土重量+超载+挂篮自重+人群和机具荷载) ............................................ 24

3.3.1 荷载计算 ........................................................................................................................ 24

3.4 荷载组合IV(挂篮自重+冲击荷载) ......................................................................................... 24

3.4.1 荷载计算 ........................................................................................................................ 24

3.5悬臂端挠度计算 ........................................................................................................................ 25

第4章 挂篮支点反力计算 .................................................................................................................... 25

4.1.1 作用荷载 ........................................................................................................................ 25

4.2 混凝土作用下挂篮支点反力 ................................................................................................... 27

30 第1章 设计计算说明

1.1 设计依据

①、

②、《公路桥涵施工技术规范》JTG/TF50-2011；

③、《钢结构设计规范》GB 50017-2003；

④、《路桥施工计算手册》；

⑤、《桥梁工程》、《结构力学》、《材料力学》；

⑥、其他相关规范手册。

1.2 工程概况

XXXXXXXXX跨越XXX，主桥桥跨组成为35+55+35m的变截面单箱单室连续梁，采用垂直腹板。箱梁顶宽8m，底宽4.5m，翼缘板长1.75m，支点处梁高3.2m，跨中、桥台支点处梁高1.8m，梁高及底板厚按二次抛物线变化。箱梁顶板厚28cm，底板厚度由梁端和跨中的28cm渐变至桥墩横隔板处的55cm；腹板厚度跨中为45cm，渐变至桥墩处为65cm，在端支点、中支点共设4道横隔梁，在中跨跨中设40cm横隔板。横桥向箱梁顶、底板均保持平行，桥面横坡由顶、底板斜置形成。主梁悬臂施工，悬臂浇筑单个梁段长3.0~3.5m，边跨支架现浇段长6.5m，中、边跨合拢段长2m。

箱梁0#块梁段长度为9m,挂篮悬臂浇注箱梁最重块段为1#块，其重量为57.46t。根据施工现场实际情况及我公司现有设备,该桥箱梁悬臂浇注拟采用贝雷梁挂篮进行施工。XXX箱梁悬臂浇注段采用贝雷挂篮施工其各块段基本情况如下表1-1所示。

30 表1-1 各梁段基本情况

名称 砼(m3) 重量(吨) 长度(m) 高度(cm) 底板厚(cm) 腹板(cm) 顶板(cm)

1#块 22.1 57.46 3.0 2.892 50.6 70 28

2#块 20.7 53.82 3.0 2.639 45.4 70 28

3#块 19.01 49.43 3.0 2.416 40.8 70 28

4#块 17.1 44.46 3.0 222.4 36.8 60 28

5#块 15.92 41.39 3.0 206.4 33.5 50 28

6#块 17.93 46.62 3.5 193.9 30.9 50 28

7#块 17.53 45.58 3.5 184.1 28.8 50 28

8#块 9.95 25.87 2 180 28 50 28

1.3 挂篮设计

1.3.1 主要技术参数

①、砼自重GC＝26kN/m3；

②、钢弹性模量Es＝2.1×105MPa；

③、材料容许应力：

MpaMPaMPaMpaMPaMpaMnMPaMPaMPaQwww125210,220#45120200,2101685140,145235钢钢钢

合集下载

挂篮计算介绍模板(-3-30)之欧阳法创编

挂篮计算介绍模板(-3-30)之欧阳法创编

2021.03.09 欧阳法创编

2021.03.09

2021.03.09 欧阳法创编

2021.03.09 目 录

时间：2021.03.09 创作：欧阳法

1.计算说明1

1.1 概况1

1.2 计算内容1

2.计算依据1

3.参数选取及荷载计算1

3.1荷载系数及部分荷载取值1

3.2荷载组合2

3.3 参数选取2

4．主要结构计算及结果3

4.1挂篮工作系数3

4.2计算模型3

4.4底模纵梁计算4

4.5底模后下横梁计算8

4.6底模前下横梁计算10

4.7滑梁计算14

4.8侧模桁架计算17

4.9吊杆/吊带计算19 2021.03.09 欧阳法创编

2021.03.09

2021.03.09 欧阳法创编

2021.03.09 4.10前上横梁计算19

4.11挂篮主桁计算20

4.12后锚分配梁计算21

4.13挂篮走行稳定性检算22

5结论及建议232021.03.09 欧阳法创编

2021.03.09

2021.03.09 欧阳法创编

2021.03.09 1.计算说明

挂篮计算书_secret

挂篮计算书_secret

挂篮计算书

桥梁参数：

梁宽：顶板宽8.8m，底板宽6.4m，当高：4.58～2.9m，梁长3～4m

梁段计算以3#段（梁长3.5m，重量1076.63KN）

利用

1 主要荷载系数

1.1 胀模等因素取超载系数：1.05

1.2 浇注砼时的动力冲击系数：1.25

1.3 空载走行时的冲击系数：1.3

1.4 浇注砼和挂篮走行时的抗倾覆稳定系数：1.5

2 主要荷载组合

2.1 荷载组合Ⅰ：混凝土自重+动力附加荷载+挂篮自重+人群和施工机具重（计算强度）

2.2 荷载组合Ⅱ：混凝土自重+挂篮自重+人群和施工机具重（计算刚度）

2.3 荷载组合Ⅲ：挂篮自重+冲击附加荷载+风载（计算行走）

3 作用于主桁的荷载

3.1 箱梁（3#段）G1：G=1076.63KN，考虑超载和动力冲击，最大计算重量为

G1=1076.63×1.3=1399.62KN

3.2 挂篮自重G2： G2=50.3t

3.3 施工机具及人群荷载G3：2.5KPa G3=2.5×10-3×8.8×3.5×103×103=77KN

∑P=G1+G2+G3=1526.97KN。

3.4 由重心确定：

前、后吊点重量差系数：0.544。实际按0.5计算前吊点荷载：P=382KN。 根据受力图求得各杆件内力如下：

序号 杆件编号 杆件受力（KN） 材 料 安全系数 备 注

1 N1 636.7 2[32b ＞2 已计算

2 N2 755.3 2[32b ＞2 已计算

3 N3 -742.5 2[32b ＞2 已计算

4 N4 -406.4 2[32b ＞2 已计算

5 N5 -636.7 2[32b ＞2 已计算

6 RA -406.38 后支座

7 RB 788 前支座

4 许用应力确定：

4.1 Q235：δ＜16 σS=235Mpa Q345：δ≤16 σS=345Mpa

高速铁路连续梁挂篮设计计算书

高速铁路连续梁挂篮设计计算书

1

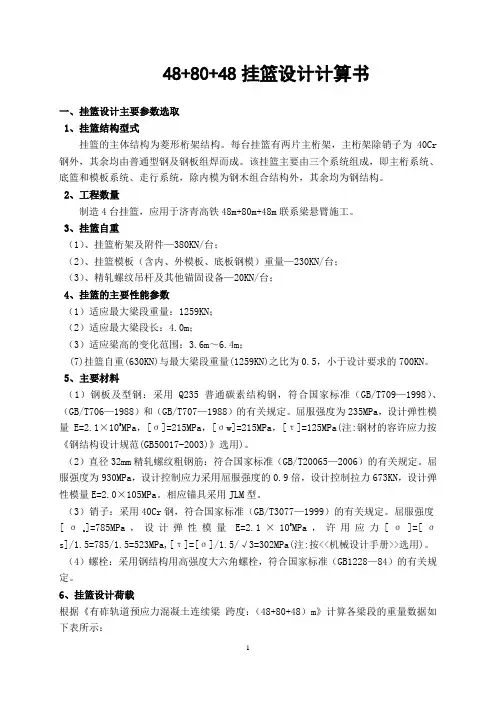

48+80+48挂篮设计计算书

一、挂篮设计主要参数选取

1、挂篮结构型式

挂篮的主体结构为菱形桁架结构。每台挂篮有两片主桁架，主桁架除销子为40Cr钢外，其余均由普通型钢及钢板组焊而成。该挂篮主要由三个系统组成，即主桁系统、底篮和模板系统、走行系统，除内模为钢木组合结构外，其余均为钢结构。

2、工程数量

制造4台挂篮，应用于济青高铁48m+80m+48m联系梁悬臂施工。

3、挂篮自重

（1）、挂篮桁架及附件—380KN/台；

（2）、挂篮模板（含内、外模板、底板钢模）重量—230KN/台；

（3）、精轧螺纹吊杆及其他锚固设备—20KN/台；

4、挂篮的主要性能参数

（1）适应最大梁段重量：1259KN；

（2）适应最大梁段长：4.0m；

（3）适应梁高的变化范围：3.6m～6.4m；

(7)挂篮自重(630KN)与最大梁段重量(1259KN)之比为0.5，小于设计要求的700KN。

5、主要材料

（1）钢板及型钢：采用Q235普通碳素结构钢，符合国家标准（GB/T709—1998）、（GB/T706—1988）和（GB/T707—1988）的有关规定。屈服强度为235MPa，设计弹性模量E=2.1×105MPa，[σ]=215MPa，[σw]=215MPa，[τ]=125MPa(注:钢材的容许应力按《钢结构设计规范(GB50017-2003)》选用)。

（2）直径32mm精轧螺纹粗钢筋：符合国家标准（GB/T20065—2006）的有关规定。屈服强度为930MPa，设计控制应力采用屈服强度的0.9倍，设计控制拉力673KN，设计弹性模量E=2.0×105MPa。相应锚具采用JLM型。

（3）销子：采用40Cr钢，符合国家标准（GB/T3077—1999）的有关规定。屈服强度

[σs]=785MPa，设计弹性模量E=2.1×105MPa，许用应力[σ]=[σs]/1.5=785/1.5=523MPa,[τ]=[σ]/1.5/√3=302MPa(注:按<>选用)。

挂篮设计计算(菱形挂蓝)

挂篮设计计算(菱形挂蓝)

挂篮构造设计与安装

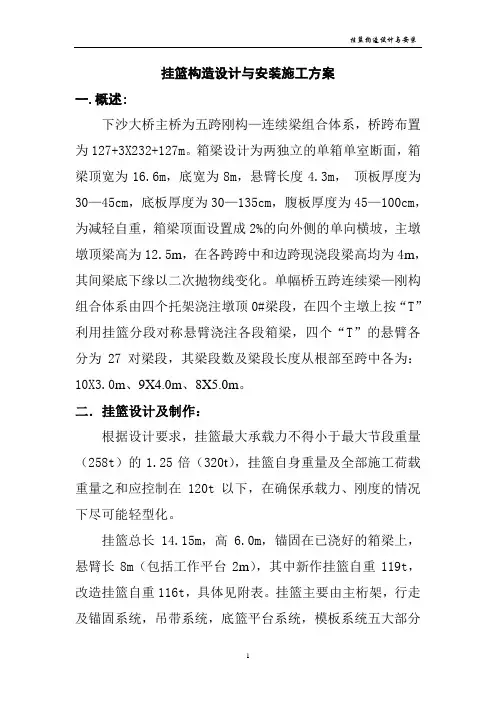

1 挂篮构造设计与安装施工方案

一.概述:

下沙大桥主桥为五跨刚构—连续梁组合体系，桥跨布置为127+3X232+127m。箱梁设计为两独立的单箱单室断面，箱梁顶宽为16.6m，底宽为8m，悬臂长度4.3m， 顶板厚度为30—45cm，底板厚度为30—135cm，腹板厚度为45—100cm，为减轻自重，箱梁顶面设置成2%的向外侧的单向横坡，主墩墩顶梁高为12.5m，在各跨跨中和边跨现浇段梁高均为4m，其间梁底下缘以二次抛物线变化。单幅桥五跨连续梁—刚构组合体系由四个托架浇注墩顶0#梁段，在四个主墩上按“T”利用挂篮分段对称悬臂浇注各段箱梁，四个“T”的悬臂各分为27对梁段，其梁段数及梁段长度从根部至跨中各为：10X3.0m、9X4.0m、8X5.0m。

二．挂篮设计及制作：

根据设计要求，挂篮最大承载力不得小于最大节段重量（258t）的1.25倍（320t），挂篮自身重量及全部施工荷载重量之和应控制在120t以下，在确保承载力、刚度的情况下尽可能轻型化。

挂篮总长14.15m，高6.0m，锚固在已浇好的箱梁上，悬臂长8m（包括工作平台2m），其中新作挂篮自重119t，改造挂篮自重116t，具体见附表。挂篮主要由主桁架，行走及锚固系统，吊带系统，底篮平台系统，模板系统五大部分 挂篮构造设计与安装

2 组成。挂篮型式及构造见附图。

经过计算，挂篮最大竖向变性为21mm。挂篮计算书附后。

2.1 挂篮主桁架系统：

挂篮主桁架由杆件、结点板、前、后横梁桁片、上下平联等组成（均采用Q345A材料制作）。主桁杆件采用钢板组合梁制作，各杆件通过前挂点结点板、前支点结点板、立柱上结点板、后锚结点板连接组合成两个菱形结构，再通过前、后横梁桁片、上下平联将两个菱形结构连成一体，形成挂篮主桁架。为保证在现场能一次性安装到位，挂篮主桁架制作完毕均须进行试拼，为保证结构的可靠性，主桁架各构件的焊缝均须进行超声拨探伤检查。
