防爆电机型号、标准、等级
——三管齐下了解防爆电机知识
一、防爆电机型号
防爆电机型号眼花缭乱，这些字母和数字究竟代表什么呢？防爆电机必须打印这些字母和数字吗？我们就来通过一下的数据和资料一一解析。
防爆电机型号，其中字母代表的含义。
Y-代表“异步电动机”；
B-代表“隔爆型”；
YB-代表“隔爆型异步电机”；
A-代表增“安”型；
K-产品特点代号，表示矿井专用；
2-产品设计序号，表示第二次设计；
YA-则代表增安型异步电机
F-代表“通风”、“粉尘”，如YBF代表风机用隔爆型异步电动机，YFB代表粉尘防爆电机
S-代表“水”冷、“输”送机用电机，如YBS代表输送机用隔爆型异步电动机，YBSS代表输送机用水冷隔爆型异步电动机。
EExd-隔爆电机。
EExe-增安电机。 （隔爆电机EExd和增安电机EExe是最常用的2种类型防爆电机，EExd的应用环境区域比EExe更高。）
电机机座号示例：
例如：YB2160M-4防爆电机型号
YB2——第二代防爆电机；160——中心高160MM； M——铁心长度代号；4——电极数；

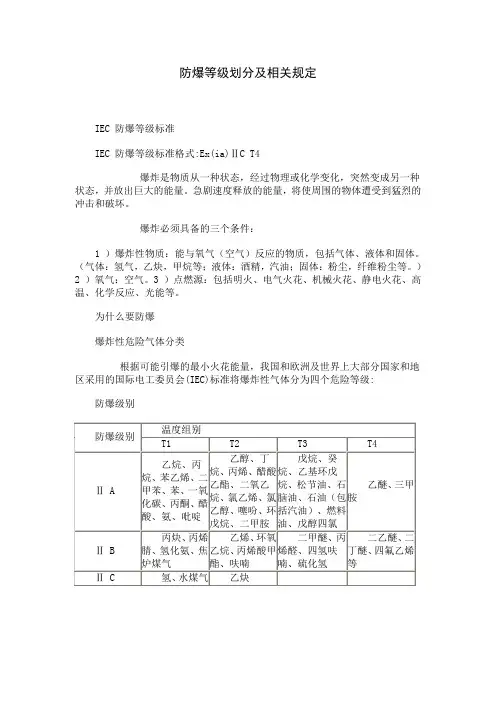

IEC 防爆等级标准格式:Ex(ia)ⅡC T4
E：按CENELEC标志认可； Ex：防爆公用标志；IA：防爆型式（本质安全）Ⅱ：设备组别；C：气体组别
二、防爆电机标准
防爆电机一般购买时必须配有防爆证、防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。
防爆电机的额定电压、额定电流、功率、转速 和普通电机标注的一样，就是防爆电机多了防爆标志：Ex 一、防爆型式+设备类别+（气体组别）+温度组别防爆。
防爆合格证一般都是由国家部门颁发，可以在网络验证证件的真实有效性，对于相关的工厂也是需要这个合格证来确保防爆电机的安全合格型。
国家防爆电气产品质量监督检验中心（CQST）
国家质量监督检验检疫总局授权的国家产品质量监督检验机构和国家安全生产监督管理总局授权的国家安全生产甲级检测检验机构，它是经中国合格评定国家认可委员会（CNAS）认可和中国国家认证认可监督管理委员会（CNCA）授权的唯一的国家防爆电气产品质量监督检验中心，同时也是国家进出口商品检验实验室认可委员会认可的进出口防爆电气产品验证试验机构；
1 JB/T 9593.1-2002 煤矿用隔爆型三相异步电动机技术条件 第1部分：YBK2系列煤矿井下用隔爆型三相异步电动机（机座号100～315）
2 JB/T 10685-2006 YBD2 系列隔爆型变极多速三相异步电动机 技术条件(机座号80～280)
3 JB/T 6201-2006 YBDC2 系列隔爆型电容起动单相异步电动机(机座号71～132) 技术条件
4 JB/T 5337-1991 YW 系列无火花型三相异步电动机技术条件(机座号80～315)
5 MT 451-1995 煤矿用隔爆型低压三相异步电动机安全性能通用技术规范
6 JB/T 7565.2-2002 隔爆型三相异步电动机技术条件 第2部分：YB2-W、YB2-TH、YB2-THW、YB2-TA、YB2-TAW系列隔爆型三相异步电动机（机座号63～355）
7 JB/T 10352-2002 YFB 系列粉尘防爆型三相异步电动机(机座号63～355)技术条件
8 JB/T 10353.1-2002 燃油加油机用隔爆型电动机技术条件 第1部分:YBJY系列燃油加油机用隔爆型三相异步电动机(机座号63～100)
9 JB/T 7565.4-2004 隔爆型三相异步电动机技术条件 第4部分:YB2系列隔爆型(ExdⅡCT1～T4)三相异步电动机(机座号63～355) 10 JB/T 7565.5-2004 隔爆型三相异步电动机技术条件 第5部分:YBF2系列风机用隔爆型三相异步电动机(机座号63～355)
11 MT/T 249-1997 矿用隔爆型双速三相异步电动机
12 MT/T 575-1996 YBRB 系列泵站用隔爆型三相异步电动机
13 JB/T 50136.1-1999 隔爆型三相异步电动机可靠性指标评定方法（试验室法）（内部使用）
14 JB/T 8731-1998 防爆电机接线盒软连接结构制造检验暂行规定
15 JB/T 8674-2007 YB2 系列高压隔爆型三相异步电动机 技术条件(机座号355～560)
16 JB/T 7565.7-2006 隔爆型三相异步电动机技术条件 第7部分:YBGB2、YBGB2-W系列管道泵、户外管道泵用隔爆型三相异步电动机(机座号80～315)
17 JB/T 7565.6-2004 隔爆型三相异步电动机技术条件 第6部分:YB2-H系列船用隔爆型三相异步电动机(机座号63～355）
18 MT 902-2002 煤矿用电动锚杆钻机电动机
19 JB/T 7565.1-2004 隔爆型三相异步电动机技术条件 第1部分:YB2系列隔爆型三相异步电动机(机座号63～355)
20 JB/T 50136.2-1999 隔爆型三相异步电动机隔爆组件 可靠性指标评定方法（试验室法）（内部使用）
21 JB/T 7565.3-2004 隔爆型三相异步电动机技术条件 第3部分:YB2-F1、 YB2-WF1、YB2-F2、YB2-WF2系列防腐、户外防腐隔爆型三相异步电动机(机座号63～355)
三、防爆电机等级
防爆电机可以分为两类:
Ⅰ类：煤矿井下电气设备； Ⅱ类：除煤矿、井下之外的所有其他爆炸性气体环境用电气设备。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。
说明：ⅡC标志是较高的防爆等级，但并不表示该设备性能最好。
最高表面温度：电气设备在规定范围内的最不利运行条件下工作时，可能引起周围爆炸性环境点燃的电气设备任何部件所达到的最高温度。最高表面温度应低于可燃温度。
例如：防爆传感器环境的爆炸性气体的点燃温度为100℃，那么传感器在最恶劣的工作状态下，其任何部件的最高表面温度应低于100℃。
温度组别：
T1 T2 T3 T4 T5 T6
450 ℃ 300 ℃ 200℃ 135 ℃ 100 ℃ 85℃
气体温度划分：
组别 安全的物体 表面温度 常见爆炸性气体
T1 ≤ 450℃ 气、丙烯腈等 46 种
T2 ≤ 300℃ 乙炔、乙烯等 47 种
T3 ≤ 200℃ 汽油、丁烯醛等 36 种
T4 ≤ 135℃ 乙醛、四氟乙烯等 6 种
T5 ≤ 100℃ 二硫化碳
T6 ≤ 85℃ 硝酸乙酯和亚硝酸乙酯
电机防爆等级由3部分构成
1.在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、无火花型（n）
2.气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。
3.引燃某种介质的温度分组的划分。主要分为T1－450℃
450℃、 T3－200
防护等级：
无防护电机 无专门防护 不作试验，但应符合2.1条
1 防护大于50MM固体的电机能防止大面积的人体偶然意外地触及或接近壳内带电或转动部件。能防止直径大于50MM的固体异物进入壳内
2 防护大于12MM固体的电机 能防止直径大于12MM的固体异物进入壳内
3 防护大于2.5MM固体的电机 能防止直径大于2.5MM的工具或导线触及或接近壳内带电或转动部件
4 防护大于1MM固体的电机 能防止直径或厚度大于1MM的导线或片条触及或接近壳内带电或转动部件
5 防尘电机 承受任何方向的溅水应无有害影响
无防护电机 无专门防护
1 防滴电机 垂直滴水应无有害影响
2 15度滴电机 当电机从正常位置向任何方向倾斜至15度以内任一角度时，垂直滴水应无有害影响
3 防淋水电机 与垂直线成60度角范围内的淋水应无有害影响 4 防溅水电机 承受任何方向的溅水应无有害影响
5 防喷水电机 承受任何方向的喷水应无有害影响
6 防海浪电机 承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度。
7 防浸水电机 当电机浸入规定压力的水中经规定时间后，电机的进水量应不达到有害的程度
8 潜水电机 电机在制造厂规定的条件下能长期潜水。电机一般为水密型，便对某些类型电机也可允许水进入，但不应达到有害的程度
序号 防爆型式 代号 国家标准 防爆措施 适用区域
1 隔爆型 d GB3836.2 隔离存在的点火源 Zone1,Zone2
2 增安型 e GB3836.3 设法防止产生点火源 Zone1,Zone2
3 本安型 ia GB3836.4 限制点火源的能量 Zone0-2
本安型 ib GB3836.4 限制点火源的能量 Zone1,Zone2
4 正压型 p GB3836.5 危险物质与点火源隔开 Zone1,Zone2
5 充油型 o GB3836.6 危险物质与点火源隔开 Zone1,Zone2
6 充砂型 q GB3836.7 危险物质与点火源隔开 Zone1,Zone2
7 无火花型 n GB3836.8 设法防止产生点火源 Zone2
8 浇封型 m GB3836.9 设法防止产生点火源 Zone1,Zone2
9 气密型 h GB3836.10 设法防止产生点火源 Zone1,Zone2
