第一章 输电线路基本知识1.

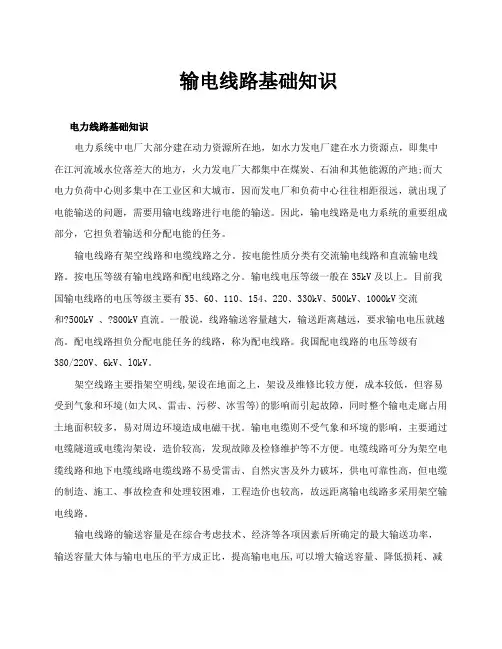

输电线路基础知识电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地;而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和?500kV、?800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境(如大风、雷击、污秽、冰雪等)的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。

输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。

电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。

超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。

输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。

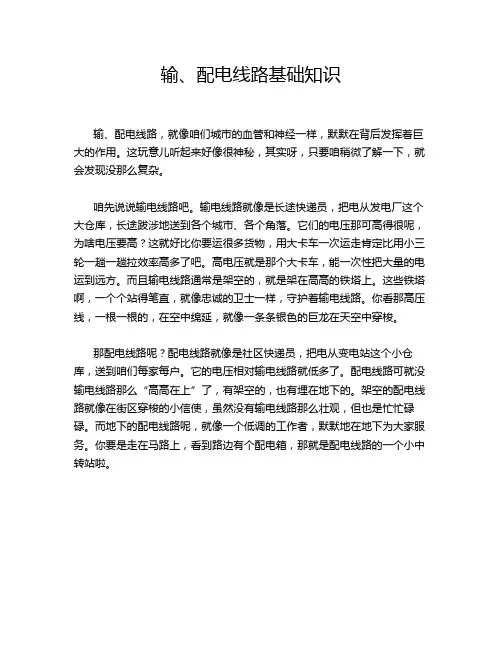

输、配电线路基础知识输、配电线路，就像咱们城市的血管和神经一样，默默在背后发挥着巨大的作用。

这玩意儿听起来好像很神秘，其实呀，只要咱稍微了解一下，就会发现没那么复杂。

咱先说说输电线路吧。

输电线路就像是长途快递员，把电从发电厂这个大仓库，长途跋涉地送到各个城市、各个角落。

它们的电压那可高得很呢，为啥电压要高？这就好比你要运很多货物，用大卡车一次运走肯定比用小三轮一趟一趟拉效率高多了吧。

高电压就是那个大卡车，能一次性把大量的电运到远方。

而且输电线路通常是架空的，就是架在高高的铁塔上。

这些铁塔啊，一个个站得笔直，就像忠诚的卫士一样，守护着输电线路。

你看那高压线，一根一根的，在空中绵延，就像一条条银色的巨龙在天空中穿梭。

那配电线路呢？配电线路就像是社区快递员，把电从变电站这个小仓库，送到咱们每家每户。

它的电压相对输电线路就低多了。

配电线路可就没输电线路那么“高高在上”了，有架空的，也有埋在地下的。

架空的配电线路就像在街区穿梭的小信使，虽然没有输电线路那么壮观，但也是忙忙碌碌。

而地下的配电线路呢，就像一个低调的工作者，默默地在地下为大家服务。

你要是走在马路上，看到路边有个配电箱，那就是配电线路的一个小中转站啦。

这输、配电线路啊，可不是随随便便就能搭起来的。

就拿选材来说吧，就像咱盖房子选材料一样讲究。

电线的材质得导电性能好，还得结实耐用。

就像咱选衣服，不仅要好看，还得质量好才能穿得久。

而且这线路的布局也不是乱来的，得根据地形、人口密度啥的来安排。

比如说在人口密集的城市里，配电线路就得像蜘蛛网一样密密麻麻的，这样才能保证每家每户都有电用。

在山区呢，输电线路可能就得绕着山走，就像爬山的小路一样，蜿蜒曲折。

在维护输、配电线路方面，那也是个细致活儿。

工人师傅们就像线路的医生一样，要定期给线路做“体检”。

他们得爬上铁塔，检查电线有没有破损，螺丝有没有松动。

这可不容易啊，就像在高空走钢丝一样危险。

有时候遇到恶劣天气，像大风、暴雨、大雪啥的，线路可能会出问题。

第一章架空输电线路基本知识1、输电线路的任务是输送电能，并联络各发电厂、变电站使之并列运行，实现电力系统联网。

2、输电线路按电压等级分为高压、超高压、特高压线路；按架设方式分为架空线路和电缆线路；按输送电流的性质分为交流线路和直流线路；按杆塔上的回路数目分为单回路、双回路和多回路线路；按相导线之间的距离分为常规型和紧凑型线路。

3、架空输电线路主要有导线、地线、绝缘子（串）、线路金具、杆塔和拉线、基础以及接地装置等部分组成。

4、输电线路用架空线基本都由多股圆线同心绞合而成；在现行国家标准中，导线用型号、规格号、绞合结构及本标准号表示。

型号第一个字母均用J，表示同心绞合；例如JG1A-40-19表示19根A级镀层普通强度镀锌钢线绞制成的镀锌钢绞线，相当于40mm²硬铝线的导电性；JL/G1B-500-45/7表示由45根硬铝线和7根B级镀层普通强度镀锌钢线绞制成的钢芯铝绞线，硬铝线的截面积为500mm².5、导线的截面选择：导线的截面选择应从其电气性能和经济性能两个方面考虑，保证安全经济地输送电能。

一般先按经济电流密度初选导线截面，再按允许电压损失、发热、电晕等条件校验。

大跨越的导线截面宜按允许载流量选择，并应通过技术经济比较确定。

6、地线架设及选择：110kv输电线路宜全线架设地线，在平均雷暴日不超过15日或运行经验证明雷电活动轻微的地区可不架设地线。

无地线的输电线路宜在变电站或发电厂的进线段架设1～2km的地线。

在平均雷暴日超过15日的地区的哦220～330kv输电线路应沿全线架设地线，山区宜采用双地线。

500kv输电线路应沿全线架设双地线。

7、导线的排列方式：单回路的导线常呈三角形、上字形和水平排列，双回路有伞形、倒伞形、六角形和双三角形排列，在特殊地段还有垂直排列、斜三角形排列等。

8、导线的换位方法：直线杆塔换位、耐张杆塔换位和悬空换位。

9、绝缘子片数公式：n≥a·Un/h 绝缘子联数确定公式：N≥G/[Tj]第二章设计用气象条件1、主要气象参数对线路的影响：风作用于架空线上形成风压，产生水平方向上的荷载，风荷载使架空线的应力增大，杆塔产生附加弯矩，会引起断线、倒杆事故。

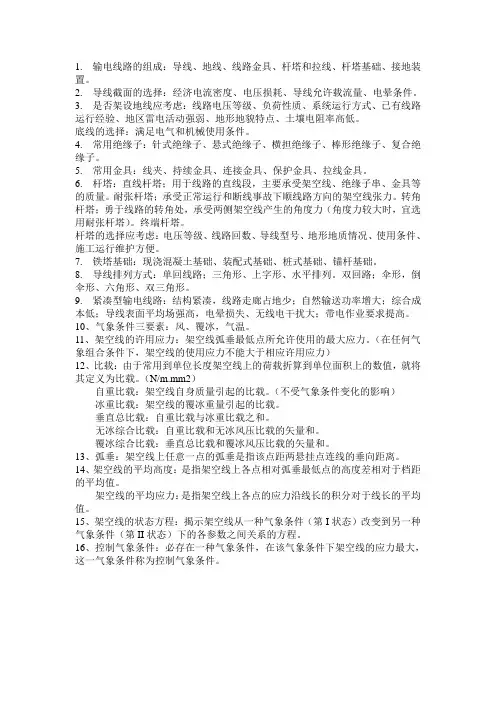

1.输电线路的组成：导线、地线、线路金具、杆塔和拉线、杆塔基础、接地装置。

2.导线截面的选择：经济电流密度、电压损耗、导线允许载流量、电晕条件。

3.是否架设地线应考虑：线路电压等级、负荷性质、系统运行方式、已有线路运行经验、地区雷电活动强弱、地形地貌特点、土壤电阻率高低。

底线的选择：满足电气和机械使用条件。

4.常用绝缘子：针式绝缘子、悬式绝缘子、横担绝缘子、棒形绝缘子、复合绝缘子。

5.常用金具：线夹、持续金具、连接金具、保护金具、拉线金具。

6.杆塔：直线杆塔；用于线路的直线段，主要承受架空线、绝缘子串、金具等的质量。

耐张杆塔；承受正常运行和断线事故下顺线路方向的架空线张力。

转角杆塔；勇于线路的转角处，承受两侧架空线产生的角度力（角度力较大时，宜选用耐张杆塔）。

终端杆塔。

杆塔的选择应考虑：电压等级、线路回数、导线型号、地形地质情况、使用条件、施工运行维护方便。

7.铁塔基础：现浇混凝土基础、装配式基础、桩式基础、锚杆基础。

8.导线排列方式：单回线路；三角形、上字形、水平排列。

双回路；伞形，倒伞形、六角形、双三角形。

9.紧凑型输电线路：结构紧凑，线路走廊占地少；自然输送功率增大；综合成本低；导线表面平均场强高，电晕损失、无线电干扰大；带电作业要求提高。

10、气象条件三要素：风、覆冰，气温。

11、架空线的许用应力：架空线弧垂最低点所允许使用的最大应力。

（在任何气象组合条件下，架空线的使用应力不能大于相应许用应力）12、比载：由于常用到单位长度架空线上的荷载折算到单位面积上的数值，就将其定义为比载。

（N/m.mm2）自重比载：架空线自身质量引起的比载。

（不受气象条件变化的影响）冰重比载：架空线的覆冰重量引起的比载。

垂直总比载：自重比载与冰重比载之和。

无冰综合比载：自重比载和无冰风压比载的矢量和。

覆冰综合比载：垂直总比载和覆冰风压比载的矢量和。

13、弧垂：架空线上任意一点的弧垂是指该点距两悬挂点连线的垂向距离。

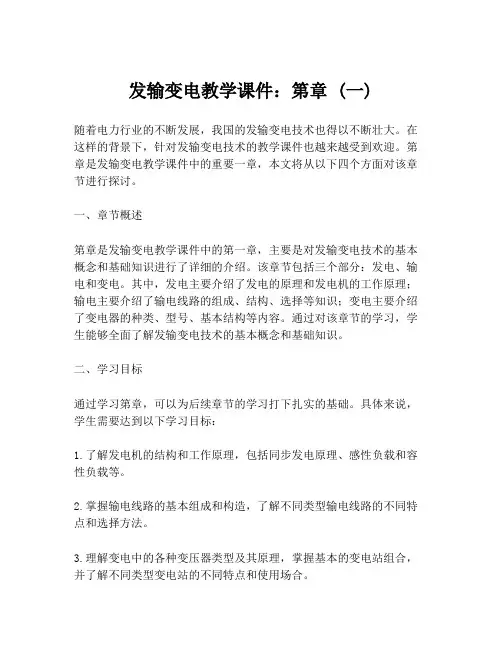

发输变电教学课件：第章 (一)随着电力行业的不断发展，我国的发输变电技术也得以不断壮大。

在这样的背景下，针对发输变电技术的教学课件也越来越受到欢迎。

第章是发输变电教学课件中的重要一章，本文将从以下四个方面对该章节进行探讨。

一、章节概述第章是发输变电教学课件中的第一章，主要是对发输变电技术的基本概念和基础知识进行了详细的介绍。

该章节包括三个部分：发电、输电和变电。

其中，发电主要介绍了发电的原理和发电机的工作原理；输电主要介绍了输电线路的组成、结构、选择等知识；变电主要介绍了变电器的种类、型号、基本结构等内容。

通过对该章节的学习，学生能够全面了解发输变电技术的基本概念和基础知识。

二、学习目标通过学习第章，可以为后续章节的学习打下扎实的基础。

具体来说，学生需要达到以下学习目标：1.了解发电机的结构和工作原理，包括同步发电原理、感性负载和容性负载等。

2.掌握输电线路的基本组成和构造，了解不同类型输电线路的不同特点和选择方法。

3.理解变电中的各种变压器类型及其原理，掌握基本的变电站组合，并了解不同类型变电站的不同特点和使用场合。

三、学习方法在学习第章时，学生应该采用综合多种方式，包括阅读教材、做题、实验等方法。

其中，阅读教材是最基本的学习方法，学生应该按照教材的章节顺序进行阅读和学习。

做题是帮助学生巩固知识的重要方法，学生可以通过做一些例题和习题来检验自己的学习成果。

实验是通过实际的操作来增加学生对发输变电技术的认识和理解程度。

四、复习方法对于第章的复习，学生可以采用以下方法：1.复习知识点。

通过对教材中的重点知识点进行复习，加深对知识点的印象。

2.做题复习。

通过做一些题目来巩固和检验自己对知识点的掌握情况。

3.实验复习。

通过参与实验，加深对知识点的理解，同时也增强学生的实践操作能力。

综上所述，第章是发输变电教学课件中的重要一章，通过对该章节的学习和掌握，能够为学生之后的学习打下坚实的基础，并且通过多种复习方法的运用，能够让学生更好地掌握学习内容。

架空输电线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

1.输电线路的分类输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV 交流和±500kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

2.输电线路的组成架空输电线路的主要部件有: 导线和地线（含OPGW）、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等组成，如下图：3.输电线路的导线和地线导线是用来传导电流、输送电能的元件。

输电线路一般都采用架空裸导线，每相一根，220kV及以上线路由于输送容量大，同时为了减少电晕损失和电晕干扰而采用相分裂导线，即每相采用两根及以上的导线。

采用分裂导线能输送较大的电能，而且电能损耗少，有较好的防振性能。

裸导线一般可以分为铜绞线、铝绞线、钢芯绞线、镀锌钢绞线等。

目前架空输电线路导线几乎全部使用钢芯铝绞线。

地线一般不与杆塔绝缘而是直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。

地线的主要作用是减少雷击导线的机会，提高耐雷水平，减少雷击跳闸次数，保证线路安全送电。

导线在杆塔上的排列方式：对单回线路可采用上字形、三角形或水平排列，对双回路线路可采用伞形、倒伞形、干字形或六角形排列，见下图4.输电线路的杆塔杆塔是电杆和铁塔的总称。

第一章电力线路基本知识第一节概述一、电力线路的作用电能是现代社会必不可少的二次能源，可由水力、风力等机械能，煤炭、石油等燃烧产生的热能，太阳的光能和原子核裂变时产生的原子能等多种一次能源转化而来。

受资源或环境条件的制约，发电厂和负荷中心往往相距很远。

如水力发电厂建在江河流域中上游水位落差大的地方，风力发电厂建在风力强劲的人烟稀少的空旷地区，火力发电厂建在煤炭、石油和其它能源的产地，核电站则需要建在有比较稳定的地质结构、有充足的冷却水和淡水供应、具有稳定的气象环境、低人口密度、与空中、水上航道有足够的安全距离等条件的地方。

大的电力负荷中心则多集中在工业区和大城市，我国多集中于江河的中下游和沿海地带。

因此必须用送电线路来把电能从发电厂输送到电力负荷中心。

另一方面，为了保证安全可靠、经济合理地供电，需将使用不同能源的孤立运行的发电厂用输电线路连接起来，组成统一的电力系统。

要把电能送达电力用户的用电设备，还需要建设配电线路。

简言之，电力线路在电力系统中起着输送和分配电能的作用。

二、电力线路的分类电力线路的分类方法因侧重点不同而异，常见有如下几种方法。

（一）按输送电能的性质分为交流输电线路和直流输电线路。

直流输电与交流输电相比的优点是线路建设费用较低，没有稳定性的问题，可将非同期或异周波的电网联系起来，不增大电力系统的短路容量。

目前，发电和用电设备主要用交流电，而由交流电变为直流电及其逆变所需的换流设备造价较高，故直流输电仅用于高电压长距离送电线路。

（二）按电压等级分为输电线路和配电线路。

从发电厂将电能输送到变电所的高压电力线路叫做输(送)电线路，电压等级一般为35kV及以上。

其中，又分为高压输电线路，超高压输电线路和特高压输电线路。

在我国，通常称35～220kV的线路为高压输电线路，330～750kV的线路为超高压输电线路，750kV以上线路为特高压输电线路。

电压等级越高，输送能量越大，输送距离越远。

担负分配电能任务的电力线路称为配电线路。
