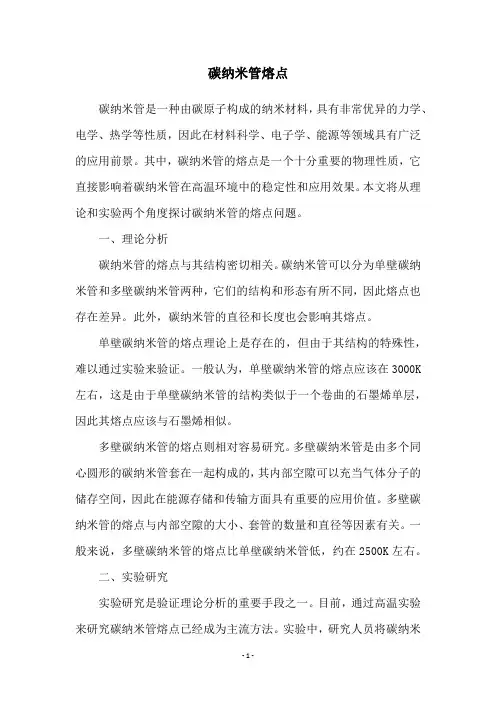

碳纳米管熔点碳纳米管是一种由碳原子构成的纳米材料，具有非常优异的力学、电学、热学等性质，因此在材料科学、电子学、能源等领域具有广泛的应用前景。

其中，碳纳米管的熔点是一个十分重要的物理性质，它直接影响着碳纳米管在高温环境中的稳定性和应用效果。

本文将从理论和实验两个角度探讨碳纳米管的熔点问题。

一、理论分析碳纳米管的熔点与其结构密切相关。

碳纳米管可以分为单壁碳纳米管和多壁碳纳米管两种，它们的结构和形态有所不同，因此熔点也存在差异。

此外，碳纳米管的直径和长度也会影响其熔点。

单壁碳纳米管的熔点理论上是存在的，但由于其结构的特殊性，难以通过实验来验证。

一般认为，单壁碳纳米管的熔点应该在3000K 左右，这是由于单壁碳纳米管的结构类似于一个卷曲的石墨烯单层，因此其熔点应该与石墨烯相似。

多壁碳纳米管的熔点则相对容易研究。

多壁碳纳米管是由多个同心圆形的碳纳米管套在一起构成的，其内部空隙可以充当气体分子的储存空间，因此在能源存储和传输方面具有重要的应用价值。

多壁碳纳米管的熔点与内部空隙的大小、套管的数量和直径等因素有关。

一般来说，多壁碳纳米管的熔点比单壁碳纳米管低，约在2500K左右。

二、实验研究实验研究是验证理论分析的重要手段之一。

目前，通过高温实验来研究碳纳米管熔点已经成为主流方法。

实验中，研究人员将碳纳米管置于高温炉中，然后对其进行加热，直到碳纳米管开始熔化。

通过记录熔化温度和熔化过程中的其他物理参数，可以得到碳纳米管的熔点范围和熔化机理。

近年来，研究人员已经成功地研究了不同类型的碳纳米管的熔点。

例如，一项研究表明，单壁碳纳米管的熔点应该在3200K左右，比之前的理论预测值略高。

另一项研究则发现，多壁碳纳米管的熔点与其直径和套管数量有关，随着直径和套管数量的增加，熔点也会相应地升高。

总的来说，碳纳米管的熔点是一个十分重要的物理性质，对于其在高温环境中的应用具有重要的意义。

未来，我们可以通过进一步的理论研究和实验验证，深入了解碳纳米管的熔点机理，为其应用开发提供更多的可能性。

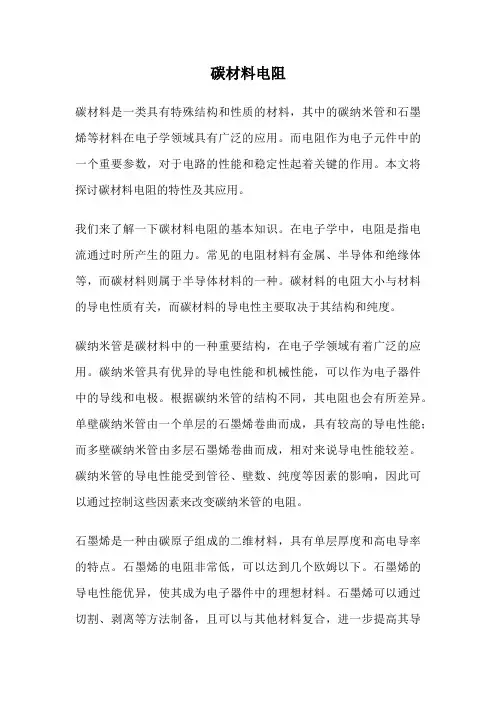

碳材料电阻碳材料是一类具有特殊结构和性质的材料，其中的碳纳米管和石墨烯等材料在电子学领域具有广泛的应用。

而电阻作为电子元件中的一个重要参数，对于电路的性能和稳定性起着关键的作用。

本文将探讨碳材料电阻的特性及其应用。

我们来了解一下碳材料电阻的基本知识。

在电子学中，电阻是指电流通过时所产生的阻力。

常见的电阻材料有金属、半导体和绝缘体等，而碳材料则属于半导体材料的一种。

碳材料的电阻大小与材料的导电性质有关，而碳材料的导电性主要取决于其结构和纯度。

碳纳米管是碳材料中的一种重要结构，在电子学领域有着广泛的应用。

碳纳米管具有优异的导电性能和机械性能，可以作为电子器件中的导线和电极。

根据碳纳米管的结构不同，其电阻也会有所差异。

单壁碳纳米管由一个单层的石墨烯卷曲而成，具有较高的导电性能；而多壁碳纳米管由多层石墨烯卷曲而成，相对来说导电性能较差。

碳纳米管的导电性能受到管径、壁数、纯度等因素的影响，因此可以通过控制这些因素来改变碳纳米管的电阻。

石墨烯是一种由碳原子组成的二维材料，具有单层厚度和高电导率的特点。

石墨烯的电阻非常低，可以达到几个欧姆以下。

石墨烯的导电性能优异，使其成为电子器件中的理想材料。

石墨烯可以通过切割、剥离等方法制备，且可以与其他材料复合，进一步提高其导电性能和稳定性。

除了碳纳米管和石墨烯，碳纳米材料中的其他结构也具有一定的导电性能。

例如，碳纳米粒子具有较大的比表面积和导电性能，可用于制备高性能的电极材料。

此外，碳纳米纤维、碳纤维等碳材料也具有一定的导电性能，可用于制备导电复合材料和导电纤维。

碳材料的导电性能和电阻特性使其在电子学领域有着广泛的应用。

碳纳米管被用于制备场效应晶体管、纳米传感器、柔性电子器件等。

石墨烯则被应用于制备透明导电膜、柔性电池、光电器件等。

碳纳米材料还可以用于制备超级电容器、锂离子电池等能量存储器件。

碳材料的导电性能和稳定性对于这些应用至关重要，而电阻是评估其性能的重要指标之一。

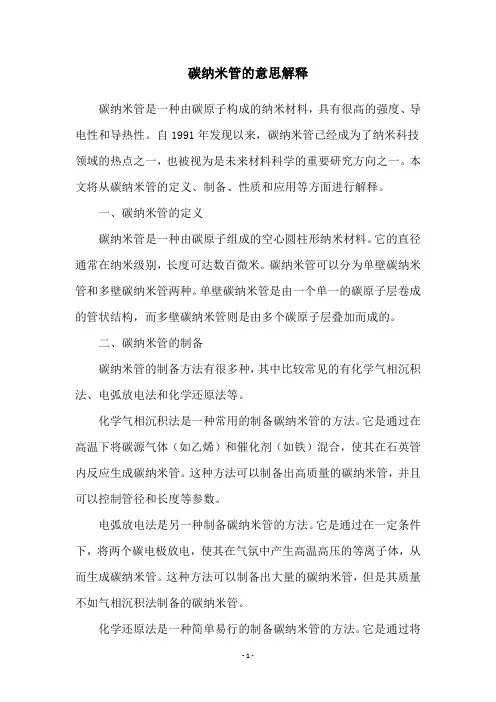

碳纳米管的意思解释碳纳米管是一种由碳原子构成的纳米材料，具有很高的强度、导电性和导热性。

自1991年发现以来，碳纳米管已经成为了纳米科技领域的热点之一，也被视为是未来材料科学的重要研究方向之一。

本文将从碳纳米管的定义、制备、性质和应用等方面进行解释。

一、碳纳米管的定义碳纳米管是一种由碳原子组成的空心圆柱形纳米材料。

它的直径通常在纳米级别，长度可达数百微米。

碳纳米管可以分为单壁碳纳米管和多壁碳纳米管两种。

单壁碳纳米管是由一个单一的碳原子层卷成的管状结构，而多壁碳纳米管则是由多个碳原子层叠加而成的。

二、碳纳米管的制备碳纳米管的制备方法有很多种，其中比较常见的有化学气相沉积法、电弧放电法和化学还原法等。

化学气相沉积法是一种常用的制备碳纳米管的方法。

它是通过在高温下将碳源气体（如乙烯）和催化剂（如铁）混合，使其在石英管内反应生成碳纳米管。

这种方法可以制备出高质量的碳纳米管，并且可以控制管径和长度等参数。

电弧放电法是另一种制备碳纳米管的方法。

它是通过在一定条件下，将两个碳电极放电，使其在气氛中产生高温高压的等离子体，从而生成碳纳米管。

这种方法可以制备出大量的碳纳米管，但是其质量不如气相沉积法制备的碳纳米管。

化学还原法是一种简单易行的制备碳纳米管的方法。

它是通过将还原剂（如氢气）和碳源（如葡萄糖）在一定条件下反应，生成碳纳米管。

这种方法可以制备出低成本的碳纳米管，但是其质量和产量都较低。

三、碳纳米管的性质碳纳米管具有很多独特的性质，其中最重要的包括：1.高强度和高刚度：碳纳米管的强度和刚度都非常高，可以承受很大的拉伸力和压缩力。

2.良好的导电性和导热性：碳纳米管具有优异的导电性和导热性，可以在电子学和热管理领域得到广泛应用。

3.良好的化学稳定性：碳纳米管可以在大多数化学溶液中稳定存在，不易受到化学腐蚀。

4.特殊的光学性质：碳纳米管具有一些特殊的光学性质，如吸收、发射和散射等，可以应用于光电子学和生物医学领域。

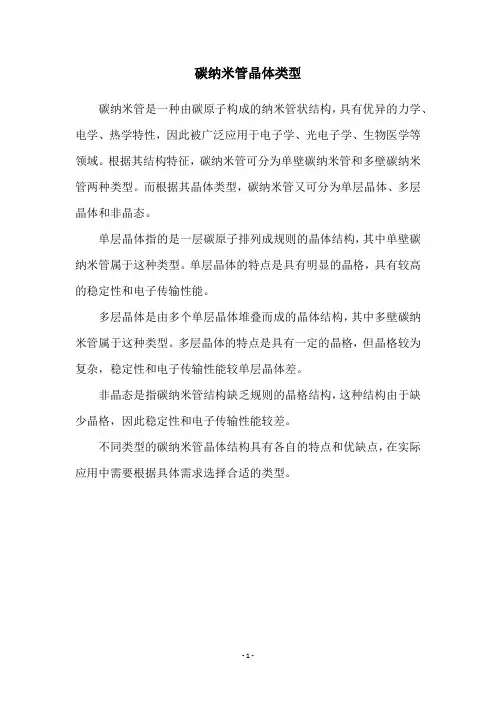

碳纳米管晶体类型
碳纳米管是一种由碳原子构成的纳米管状结构，具有优异的力学、电学、热学特性，因此被广泛应用于电子学、光电子学、生物医学等领域。

根据其结构特征，碳纳米管可分为单壁碳纳米管和多壁碳纳米管两种类型。

而根据其晶体类型，碳纳米管又可分为单层晶体、多层晶体和非晶态。

单层晶体指的是一层碳原子排列成规则的晶体结构，其中单壁碳纳米管属于这种类型。

单层晶体的特点是具有明显的晶格，具有较高的稳定性和电子传输性能。

多层晶体是由多个单层晶体堆叠而成的晶体结构，其中多壁碳纳米管属于这种类型。

多层晶体的特点是具有一定的晶格，但晶格较为复杂，稳定性和电子传输性能较单层晶体差。

非晶态是指碳纳米管结构缺乏规则的晶格结构，这种结构由于缺少晶格，因此稳定性和电子传输性能较差。

不同类型的碳纳米管晶体结构具有各自的特点和优缺点，在实际应用中需要根据具体需求选择合适的类型。

- 1 -。

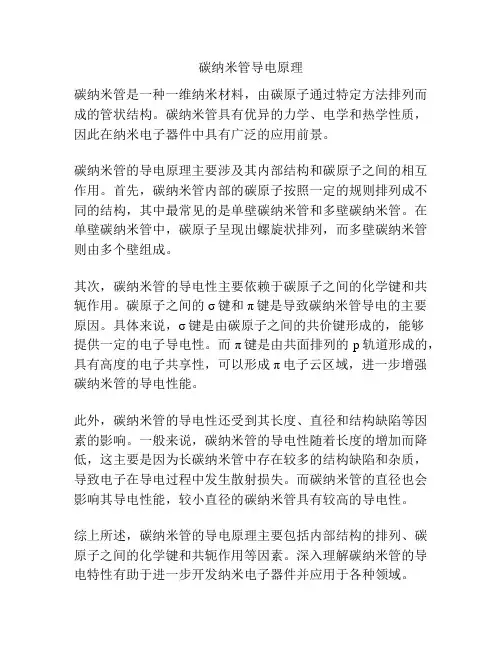

碳纳米管导电原理
碳纳米管是一种一维纳米材料，由碳原子通过特定方法排列而成的管状结构。

碳纳米管具有优异的力学、电学和热学性质，因此在纳米电子器件中具有广泛的应用前景。

碳纳米管的导电原理主要涉及其内部结构和碳原子之间的相互作用。

首先，碳纳米管内部的碳原子按照一定的规则排列成不同的结构，其中最常见的是单壁碳纳米管和多壁碳纳米管。

在单壁碳纳米管中，碳原子呈现出螺旋状排列，而多壁碳纳米管则由多个壁组成。

其次，碳纳米管的导电性主要依赖于碳原子之间的化学键和共轭作用。

碳原子之间的σ键和π键是导致碳纳米管导电的主要原因。

具体来说，σ键是由碳原子之间的共价键形成的，能够
提供一定的电子导电性。

而π键是由共面排列的p轨道形成的，具有高度的电子共享性，可以形成π电子云区域，进一步增强碳纳米管的导电性能。

此外，碳纳米管的导电性还受到其长度、直径和结构缺陷等因素的影响。

一般来说，碳纳米管的导电性随着长度的增加而降低，这主要是因为长碳纳米管中存在较多的结构缺陷和杂质，导致电子在导电过程中发生散射损失。

而碳纳米管的直径也会影响其导电性能，较小直径的碳纳米管具有较高的导电性。

综上所述，碳纳米管的导电原理主要包括内部结构的排列、碳原子之间的化学键和共轭作用等因素。

深入理解碳纳米管的导电特性有助于进一步开发纳米电子器件并应用于各种领域。

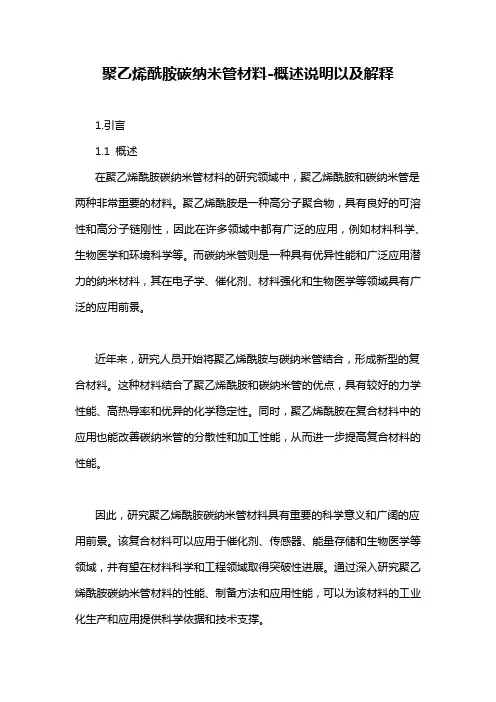

聚乙烯酰胺碳纳米管材料-概述说明以及解释1.引言1.1 概述在聚乙烯酰胺碳纳米管材料的研究领域中，聚乙烯酰胺和碳纳米管是两种非常重要的材料。

聚乙烯酰胺是一种高分子聚合物，具有良好的可溶性和高分子链刚性，因此在许多领域中都有广泛的应用，例如材料科学、生物医学和环境科学等。

而碳纳米管则是一种具有优异性能和广泛应用潜力的纳米材料，其在电子学、催化剂、材料强化和生物医学等领域具有广泛的应用前景。

近年来，研究人员开始将聚乙烯酰胺与碳纳米管结合，形成新型的复合材料。

这种材料结合了聚乙烯酰胺和碳纳米管的优点，具有较好的力学性能、高热导率和优异的化学稳定性。

同时，聚乙烯酰胺在复合材料中的应用也能改善碳纳米管的分散性和加工性能，从而进一步提高复合材料的性能。

因此，研究聚乙烯酰胺碳纳米管材料具有重要的科学意义和广阔的应用前景。

该复合材料可以应用于催化剂、传感器、能量存储和生物医学等领域，并有望在材料科学和工程领域取得突破性进展。

通过深入研究聚乙烯酰胺碳纳米管材料的性能、制备方法和应用性能，可以为该材料的工业化生产和应用提供科学依据和技术支撑。

1.2文章结构1.2 文章结构本文将按照以下结构来呈现聚乙烯酰胺碳纳米管材料的相关内容：第一部分，引言部分，将提供对本文主题的概述，介绍聚乙烯酰胺碳纳米管材料的基本背景和研究现状，引起读者的兴趣和关注。

第二部分，正文部分，将详细介绍聚乙烯酰胺和碳纳米管这两种材料的特性和性质。

首先，将介绍聚乙烯酰胺的结构、合成方法、物理性质等方面的内容，以便读者对这种聚合物有一个全面的了解。

接下来，将介绍碳纳米管的结构、性质、制备方法和应用等方面的内容，以及聚乙烯酰胺和碳纳米管之间的复合特性和相互作用。

第三部分，结论部分，将总结聚乙烯酰胺碳纳米管材料的应用前景和研究的重要性和意义。

在这一部分，将强调聚乙烯酰胺碳纳米管材料在领域中的潜在应用，展望其在材料科学、纳米技术、生物医学等领域的前景。

同时，还将强调研究聚乙烯酰胺碳纳米管材料的意义，包括促进材料科学的发展、推动纳米技术的应用等方面。

1 引言纳米材料是纳米技术的基础，而碳纳米管又可称为纳米材料之王。

碳纳米材料在纳米材料技术开发中举足轻重，它将影响到国民经济的各个领域。

碳纳米管的发现是碳团簇领域的又一重大科研成果，本文探讨了碳纳米管的结构、特性、活化方法，评述了这种纳米尺寸的新型碳材料在电化学器件、氢气存储、场发射装置、碳纳米管场效应晶体管、催化剂载体、碳纳米管修饰电极领域的应用价值，展望了碳纳米管的介入对全球性物理、化学及材料等学科界所带来的美好前景。

在1991年日本NEC公司基础研究实验室的电子显微镜专家饭岛(Iijima)在高分辨透射电子显微镜下检验石墨电弧设备中产生的球状碳分子时，意外发现了由管状的同轴纳米管组成的碳分子,这就是现在被称作的“Carbon nanotube”，即碳纳米管,又名巴基管。

1993年。

S.Iijima等和DS。

Bethune等同时报道了采用电弧法，在石墨电极中添加一定的催化剂，可以得到仅仅具有一层管壁的碳纳米管，即单壁碳纳米管产物。

1997年，AC.Dillon等报道了单壁碳纳米管的中空管可储存和稳定氢分子，引起广泛的关注。

相关的实验研究和理论计算也相继展开。

初步结果表明：碳纳米管自身重量轻，具有中空的结构，可以作为储存氢气的优良容器，储存的氢气密度甚至比液态或固态氢气的密度还高。

适当加热，氢气就可以慢慢释放出来。

研究人员正在试图用碳纳米管制作轻便的可携带式的储氢容器。

据推测，单壁碳纳米管的储氢量可达10%（质量比）。

此外，碳纳米管还可以用来储存甲烷等其他气体。

利用碳纳米管的性质可以制作出很多性能优异的复合材料。

例如用碳纳米管材料增强的塑料力学性能优良、导电性好、耐腐蚀、屏蔽无线电波。

使用水泥做基体的碳纳米管复合材料耐冲击性好、防静电、耐磨损、稳定性高，不易对环境造成影响。

碳纳米管增强陶瓷复合材料强度高，抗冲击性能好。

碳纳米管上由于存在五元环的缺陷，增强了反应活性，在高温和其他物质存在的条件下，碳纳米管容易在端面处打开，形成一个管子，极易被金属浸润、和金属形成金属基复合材料。

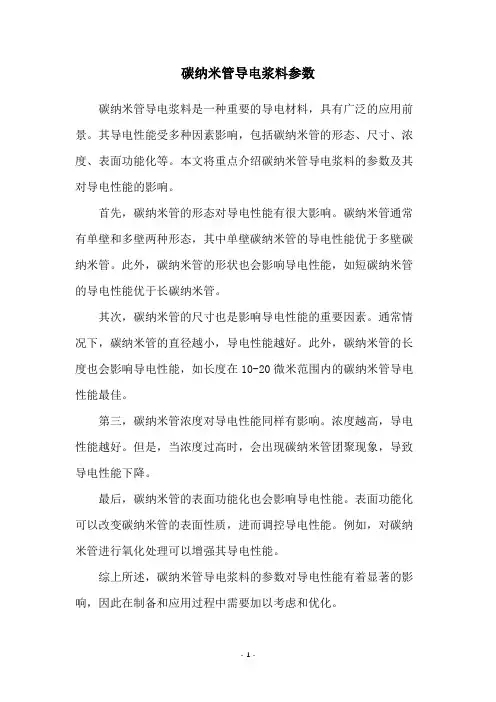

碳纳米管导电浆料参数
碳纳米管导电浆料是一种重要的导电材料，具有广泛的应用前景。

其导电性能受多种因素影响，包括碳纳米管的形态、尺寸、浓度、表面功能化等。

本文将重点介绍碳纳米管导电浆料的参数及其对导电性能的影响。

首先，碳纳米管的形态对导电性能有很大影响。

碳纳米管通常有单壁和多壁两种形态，其中单壁碳纳米管的导电性能优于多壁碳纳米管。

此外，碳纳米管的形状也会影响导电性能，如短碳纳米管的导电性能优于长碳纳米管。

其次，碳纳米管的尺寸也是影响导电性能的重要因素。

通常情况下，碳纳米管的直径越小，导电性能越好。

此外，碳纳米管的长度也会影响导电性能，如长度在10-20微米范围内的碳纳米管导电性能最佳。

第三，碳纳米管浓度对导电性能同样有影响。

浓度越高，导电性能越好。

但是，当浓度过高时，会出现碳纳米管团聚现象，导致导电性能下降。

最后，碳纳米管的表面功能化也会影响导电性能。

表面功能化可以改变碳纳米管的表面性质，进而调控导电性能。

例如，对碳纳米管进行氧化处理可以增强其导电性能。

综上所述，碳纳米管导电浆料的参数对导电性能有着显著的影响，因此在制备和应用过程中需要加以考虑和优化。

- 1 -。

碳纳米管的研究进展及应用一引言1.1 纳米材料纳米材料是近年来受到人们极大关注的新型领域，纳米材料的概念形成于20世纪80年代，在上世纪90年代初期取得较大的发展。

广义地说，纳米材料是指其中任意一维的尺度小于100nm的晶体、非晶体、准晶体以及界面层结构的材料[1]。

当小粒子尺寸加入纳米量级时，其本身具有体积效应、表面效应、量子尺寸效应和宏观量子隧道效应等。

纳米材料具有四大特点: 尺寸小、比表面积大、表面能高、表面原子比例大。

从而使其具有奇异的力学、电学、光学、热学、化学活性、催化和超导特性，使纳米材料在国防、电子、化工、催化剂、医药等各种领域具有重要的应用价值。

1.2 碳纳米管碳是自然界分布非常普遍的一种元素。

碳元素的最大的特点之一就是存在多种同素异形体，形成许许多多的结构和性质完全不同的屋子。

长期以来，人们一直以为碳的晶体只有两种：石墨和金刚石。

直到1985年，英国科学家Kroto 和美国科学家Smalley在研究激光蒸发石墨电极时发现了碳的第三种晶体形式C60[2]，从此开启了人类认识碳的新阶段。

1991年，日本NEC公司基础研究实验室的电子显微镜专家饭岛（Iijima）发现了多壁碳纳米管（MultiWalled Carbon Nanotubes ，MWNTs），直径为4-30nm，长度为1um。

，最初称之为“Graphite tubular”。

1993年单壁碳纳米管也被发现（Single-Walled Carbon Nanotubes ，SWNTs），直径从0.4nm到3-4nm，长度可达几微米。

碳纳米管（CNT）[3]又名巴基管，是一种具有特殊结构（径向尺寸为纳米量级，轴向尺寸为微米量级、管子两端基本上都封口）的一维量子材料。

它是由单层或多层石墨片围绕中心轴按一定的螺旋角卷绕而成的无缝、中空的“微管”，每层由一个碳原子通过sp2杂化与周围3个碳原子完全键合后所构成的六边形组成的圆柱面。

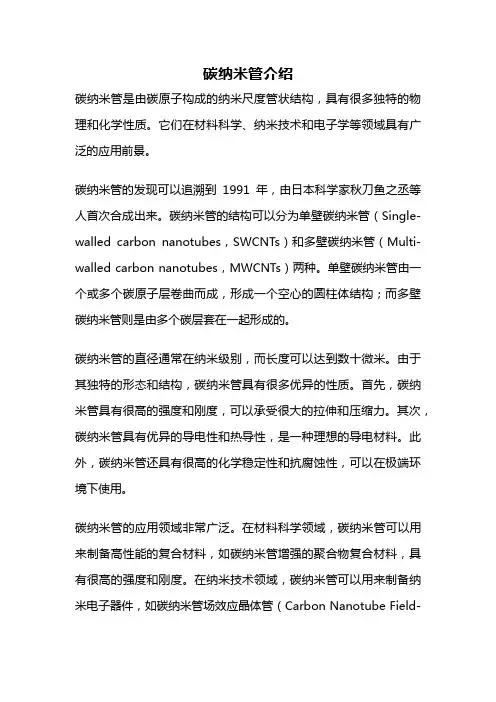

碳纳米管介绍碳纳米管是由碳原子构成的纳米尺度管状结构，具有很多独特的物理和化学性质。

它们在材料科学、纳米技术和电子学等领域具有广泛的应用前景。

碳纳米管的发现可以追溯到1991年，由日本科学家秋刀鱼之丞等人首次合成出来。

碳纳米管的结构可以分为单壁碳纳米管（Single-walled carbon nanotubes，SWCNTs）和多壁碳纳米管（Multi-walled carbon nanotubes，MWCNTs）两种。

单壁碳纳米管由一个或多个碳原子层卷曲而成，形成一个空心的圆柱体结构；而多壁碳纳米管则是由多个碳层套在一起形成的。

碳纳米管的直径通常在纳米级别，而长度可以达到数十微米。

由于其独特的形态和结构，碳纳米管具有很多优异的性质。

首先，碳纳米管具有很高的强度和刚度，可以承受很大的拉伸和压缩力。

其次，碳纳米管具有优异的导电性和热导性，是一种理想的导电材料。

此外，碳纳米管还具有很高的化学稳定性和抗腐蚀性，可以在极端环境下使用。

碳纳米管的应用领域非常广泛。

在材料科学领域，碳纳米管可以用来制备高性能的复合材料，如碳纳米管增强的聚合物复合材料，具有很高的强度和刚度。

在纳米技术领域，碳纳米管可以用来制备纳米电子器件，如碳纳米管场效应晶体管（Carbon Nanotube Field-Effect Transistor，CNTFET），具有很高的电子迁移率和开关速度。

此外，碳纳米管还可以用来制备纳米传感器、纳米催化剂等纳米器件。

碳纳米管还具有很多其他的特殊性质。

由于其纳米尺度的特点，碳纳米管表现出量子效应和量子限制效应，具有优异的量子输运性质。

此外，碳纳米管还具有光学性质、磁性质和声学性质等多种性质，可以用于制备光学器件、磁性材料和声学材料等。

虽然碳纳米管具有很多优异的性质和应用潜力，但是其在实际应用中还面临一些挑战。

首先，碳纳米管的制备方法比较复杂，需要控制碳原子的生长和组装过程。

其次，碳纳米管的制备成本较高，限制了其大规模应用。

碳纳米管和碳纤维碳纳米管和碳纤维在现代科学技术中扮演着重要的角色。

碳纳米管是由原子尺度的碳滚筒构成的结构，具有很好的力学性能、导电性能和热稳定性。

碳纤维则是由细长的碳纤维组成的材料，具有轻量化、高强度、高模量等优异的性能。

本文将从不同的角度介绍这两种材料的特点和应用。

碳纳米管（Carbon nanotube，简称CNT）是一种由单层或多层碳原子按照一定的方式排列堆叠而成的管状结构。

碳纳米管具有很好的力学性能，其拉伸强度高达140GPa，屈服强度达到65GPa，弹性模量为1.2TPa。

由于其内部空心，所以密度很低，只有1.3g/cm3，相当于铝的1/6。

此外，碳纳米管还具有很高的导电性和热稳定性，是一种理想的纳米材料。

碳纳米管可以分为单壁碳纳米管和多壁碳纳米管。

单壁碳纳米管是由单层碳原子经过卷曲而成的管状结构，具有材料内部具有光滑的内壁面和高度的纯度等特点，它的直径一般在1-2nm之间。

多壁碳纳米管是由多层碳原子经过卷曲而成的管状结构，其中也有光滑的内壁面，但是管径较大，大部分在10-100nm之间，外径范围大多数在20-100nm之间。

碳纳米管具有很多应用，例如在电子学、能源、生物医学、机械等领域。

在电子学领域，碳纳米管可以作为高性能场效应晶体管、场发射极材料、NEMS器件、传感器和存储器等方面的应用。

在能源领域，碳纳米管可以用于制备高效电池和电容器。

在医学领域，单壁碳纳米管可以作为荧光探针和药物输送载体等。

在机械领域，碳纳米管可以制备超强材料、高性能机械部件、纳米复合材料和增强材料等。

碳纤维碳纤维（Carbon fiber）是一种由碳纤维纺织物制成的高强、高模材料，通常含碳量在90%以上。

碳纤维是由聚丙烯等基材加入耐火材料后再用高温炭化得到的。

碳纤维具有轻量化、高强度、高刚度、高耐热性、低导热、低热变形率等特点。

碳纤维可以分为多种类型，根据纤维的结构可以分为长连续纤维和短切削纤维，按照工艺流程可以分为PAN碳纤维和炭素化纤维。

多壁碳纳米管导电率
多壁碳纳米管是一种由多个碳纳米管层叠而成的管状结构，具有优异的导电性能。

其导电性能的优越性主要源于其独特的结构和化学性质。

多壁碳纳米管的管状结构使得其具有高度的电子传输能力。

由于其管状结构，多壁碳纳米管的表面积相对于其体积非常大，因此可以提供大量的电子传输通道。

此外，多壁碳纳米管的管壁厚度非常薄，仅为单层碳纳米管的几倍，因此电子可以更容易地穿过管壁，从而实现高效的电子传输。

多壁碳纳米管的化学性质也对其导电性能产生了重要影响。

多壁碳纳米管的碳原子具有高度的电子亲和力和电子云密度，因此可以吸附和传输大量的电子。

此外，多壁碳纳米管的表面也具有很强的化学反应性，可以与其他分子或离子发生化学反应，从而进一步增强其导电性能。

多壁碳纳米管的导电性能在许多领域都有广泛的应用。

例如，在电子器件中，多壁碳纳米管可以用作高效的电极材料，可以提高电子器件的性能和稳定性。

在能源领域，多壁碳纳米管可以用作高效的电池材料，可以提高电池的能量密度和循环寿命。

此外，多壁碳纳米管还可以用于传感器、催化剂等领域，具有广泛的应用前景。

多壁碳纳米管具有优异的导电性能，其独特的结构和化学性质使其
成为一种重要的材料。

随着科技的不断发展，多壁碳纳米管在各个领域的应用前景将会越来越广阔。

碳纳米管的合成及工作原理探究碳纳米管（Carbon Nanotubes，简称CNTs）是由碳原子以特定形式排列而成的纳米材料，具有极高的强度、导电性和导热性等优异性能，因而在材料科学、纳米技术和电子领域引起了广泛的关注。

本文将探究碳纳米管的合成方法和工作原理。

一、碳纳米管的合成方法当前主要的碳纳米管合成方法有化学气相沉积法（Chemical Vapor Deposition，简称CVD）、电化学沉积法、溶胶凝胶法等。

这些方法具有各自的特点和适用范围。

1. 化学气相沉积法化学气相沉积法是最常用的合成碳纳米管的方法之一。

该方法通过在高温下将碳原子气体在金属催化剂的作用下进行化学反应，使碳原子在催化剂表面形成管状结构，从而合成出碳纳米管。

2. 电化学沉积法电化学沉积法利用电解质中的电流进行沉积，通过调节电流密度和电压等参数，可以控制碳纳米管的直径、长度和构型。

这种方法操作简单、成本较低，但对于合成高质量的碳纳米管还存在一定的挑战。

3. 溶胶凝胶法溶胶凝胶法是一种将某些有机物溶解处理后得到胶体，再通过热解等处理形成纳米结构的方法。

通过控制溶胶的成分、溶胶浓度、热处理条件等因素，可以制备出具有不同形貌和结构的碳纳米管。

二、碳纳米管的工作原理碳纳米管的工作原理主要涉及其独特的晶体结构和电子性质。

1. 晶体结构碳纳米管可以分为单壁碳纳米管和多壁碳纳米管两种结构。

单壁碳纳米管由一个个碳原子以六角形排列而成的六元环构成，可以卷成管状结构。

多壁碳纳米管由多个单壁碳纳米管套在一起形成，呈层状结构。

碳纳米管的晶体结构决定了它具有特殊的电子能带结构和导电性。

2. 电子性质碳纳米管的电子性质与其晶体结构密切相关。

由于碳原子的sp2杂化，使得碳纳米管的能带结构呈现出导电性。

根据不同的晶体结构和排列方式，碳纳米管可以是导电性或者半导体性。

在导电性碳纳米管中，电子可以自由传导，呈现出金属的导电特性。

而在半导体性碳纳米管中，电子的运动受到限制，可以通过调节外界电场或引入掺杂等手段来改变其导电性质。
