7.1.2.39梯架、托盘和槽盒安装检验批质量验收记录-001

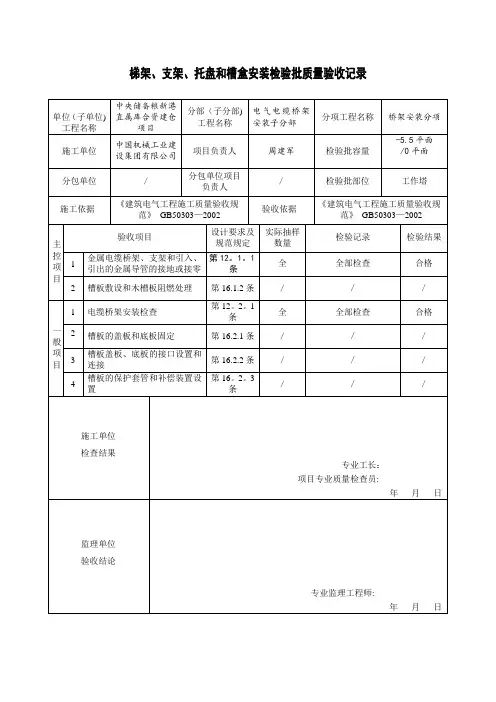

梯架、支架、托盘和槽盒安装检验批质量验收记录

单位（子单位)

工程名称 中央储备粮新港直属库合资建仓项目 分部（子分部)

工程名称 电气电缆桥架安装子分部 分项工程名称 桥架安装分项

施工单位 中国机械工业建设集团有限公司 项目负责人 周建军 检验批容量 -5.5平面

/0平面

分包单位 ／ 分包单位项目负责人 ／ 检验批部位 工作塔

施工依据 《建筑电气工程施工质量验收规范》 GB50303—2002 验收依据 《建筑电气工程施工质量验收规范》 GB50303—2002

主

控

项

目 验收项目 设计要求及规范规定 实际抽样

数量 检验记录 检验结果

1 金属电缆桥架、支架和引入、引出的金属导管的接地或接零 第12。1。1条 全 全部检查 合格

2 槽板敷设和木槽板阻燃处理 第16.1.2条 ／ ／ ／

一

般

项

目 1 电缆桥架安装检查 第12。2。1条 全 全部检查 合格

2 槽板的盖板和底板固定 第16.2.1条 ／ ／ ／

3 槽板盖板、底板的接口设置和连接 第16.2.2条 ／ ／ ／

4 槽板的保护套管和补偿装置设置 第16。2。3条 ／ ／ ／

施工单位

检查结果

专业工长：

项目专业质量检查员:

年 月 日

监理单位

验收结论

专业监理工程师:

年 月 日

检查结果

1/

2/

1/

2/

3/

4/

施工单位󰀀检查结果󰀀主控项目

一

般

项

目

专业工长：

项目专业质量检查员：

年 月 日槽板盖板、底板的接口设置和连接第16.2.2条

槽板的保护套管和补偿装置设置第16.2.3条电缆桥架检查第12.2.1条

槽板的盖板和底板固定第16.2.1条金属电缆桥架、支架和引入、引出的金属导管的接地或接零第12.1.1条

槽板敷设和木槽板阻燃处理第16.1.2条施工依据建筑电气施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2002

验收项目设计要求及规范规定最小/实际抽样数量检查记录分包单位分包单位项目负责人检验批部位1#楼1~3层施工单位项目负责人检验批容量07050201

单位（子单位）工程名称分部（子分部）工程名称建筑电气分部-供电干线子分部分项工程名称梯架、支架、托盘和槽盒安装分项07030301

07040401梯架、支架、托盘和槽盒安装检验批质量验收记录

07010301

07020401

监理单位󰀀验收结论󰀀专业监理工程师：

年 月 日

《梯架、支架、托盘和槽盒安装检验批质量验收记录》表格示例及填写说明

【规范名称及编号】《建筑电气工程质量验收规范》(GB 50303-2002)

【条文摘录】

摘录一：

12电缆桥架安装和桥架内电缆敷设

12.1主控项目

12.1.1金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：

1.金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;

2.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2;

3.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

12.1.2电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

12.2一般项目

12.2.1电缆桥架安装应符合下列规定：

1.直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置;

2.电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表12.2.1-1;

3.当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m;垂直安装的支架间距不大于2m;

4.桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧;当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施; 5.电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，管道的最小净距，符合表12.2.1-2的规定;

6.敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施;

7.支架与预埋件焊接固定时，焊缝饱满;膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

12.2.2桥架内电缆敷设应符合下列规定：

1.大于45°倾斜敷设的电缆每隔2m处设固定点;

2.电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理;

甬统表C02-50-2

梯架、支架、托盘和槽盒安装检验批质量验收记录

07010301

07020401

07030301

0704040107050201

单位（子单位）

工程名称

分部（子分部）

工程名称建筑电气分部-电气照明子分部分项工程名称梯架、支架、托盘和槽盒安

装分项

施工单位项目负责人检验批容量

分包单位分包单位项目

负责人检验批部位

施工依据验收依据《建筑电气工程施工质量验

收规范》GB50303-2002

验收项目设计要求及规

范规定最小/实际

抽样数量检查记录检查

结果

主

控

项

目1金属电缆桥架、支架和引入、

引出的金属导管的接地或接零第12.1.1条/

2槽板敷设和木槽板阻燃处理第16.1.2条/

一

般

项

目1电缆桥架检查第12.2.1条/

2槽板的盖板和底板固定第16.2.1条/

3槽板盖板、底板的接口设置和

连接第16.2.2条/

4槽板的保护套管和补偿装置设

置第16.2.3条/

施工单位

检查结果专业工长：

项目专业质量检查员： 年 月 日

监理（建设）

单位验收结论专业监理工程师：

（建设单位项目专业技术负责人） 年 月 日
