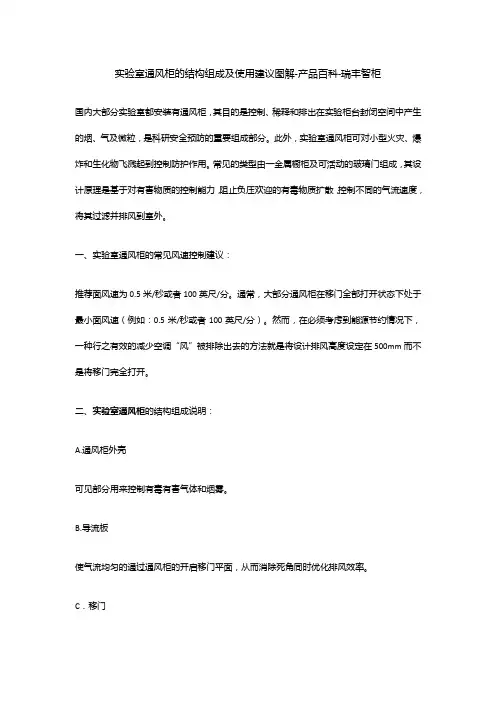

实验室通风柜的结构组成及使用建议图解-产品百科-瑞丰智柜国内大部分实验室都安装有通风柜，其目的是控制、稀释和排出在实验柜台封闭空间中产生的烟、气及微粒，是科研安全预防的重要组成部分。

此外，实验室通风柜可对小型火灾、爆炸和生化物飞溅起到控制防护作用。

常见的类型由一金属橱柜及可活动的玻璃门组成，其设计原理是基于对有害物质的控制能力，阻止负压欢迎的有毒物质扩散，控制不同的气流速度，将其过滤并排风到室外。

一、实验室通风柜的常见风速控制建议：推荐面风速为0.5米/秒或者100英尺/分。

通常，大部分通风柜在移门全部打开状态下处于最小面风速（例如：0.5米/秒或者100英尺/分）。

然而，在必须考虑到能源节约情况下，一种行之有效的减少空调“风”被排除出去的方法就是将设计排风高度设定在500mm而不是将移门完全打开。

二、实验室通风柜的结构组成说明：A.通风柜外壳可见部分用来控制有毒有害气体和烟雾。

B.导流板使气流均匀的通过通风柜的开启移门平面，从而消除死角同时优化排风效率。

C．移门即活动门，可调节相应的开度，控制不同的排风效率，因为每个实验对排风程度的要求是不一样的，工作中将柜门移至相应的高度，可保持不一样的排风能力，达到更好的效果。

D．补风翼沿着工作台面的布置，通过该装置可进入通风柜的流线型气流可防止紊流，也就是烟气颗粒溢出通风柜。

当柜子关闭时，补风翼下方空间可使室内空气排出室外。

E．工作台面通风柜内供仪器设备使用的区域。

F．排气口排气口的一项重要的工程特点就是其有益于气流平稳均匀的通过通风柜的移门表面。

如纸巾或其他物体被吸入排气口内，此处将会产生紊流，进而导致不良气流和不稳定的性能。

G．移门平面假想的平面位于移门底部和工作台面之间，通风柜的面风速就是从此处测量的。

三、实验室通风柜的使用建议：仅当滑动门完全关闭时，通风橱才能用于控制高速颗粒污染物的释放。

但是，即使滑动门完全关闭，通风橱也无法提供全面的防爆保护。

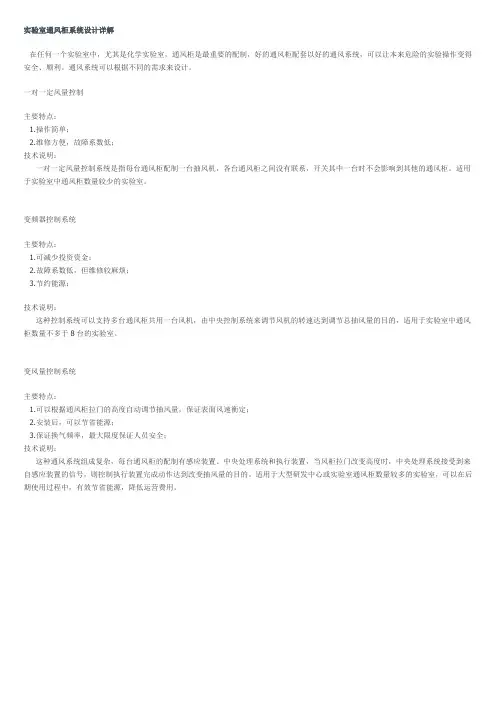

实验室通风柜系统设计详解在任何一个实验室中，尤其是化学实验室，通风柜是最重要的配制，好的通风柜配套以好的通风系统，可以让本来危险的实验操作变得安全、顺利。

通风系统可以根据不同的需求来设计。

一对一定风量控制主要特点：1.操作简单；2.维修方便，故障系数低；技术说明：一对一定风量控制系统是指每台通风柜配制一台抽风机，各台通风柜之间没有联系，开关其中一台时不会影响到其他的通风柜。

适用于实验室中通风柜数量较少的实验室。

变频器控制系统主要特点：1.可减少投资资金；2.故障系数低，但维修较麻烦；3.节约能源；技术说明：这种控制系统可以支持多台通风柜共用一台风机，由中央控制系统来调节风机的转速达到调节总抽风量的目的，适用于实验室中通风柜数量不多于8台的实验室。

变风量控制系统主要特点：1.可以根据通风柜拉门的高度自动调节抽风量，保证表面风速衡定；2.安装后，可以节省能源；3.保证换气频率，最大限度保证人员安全；技术说明：这种通风系统组成复杂，每台通风柜的配制有感应装置、中央处理系统和执行装置，当风柜拉门改变高度时，中央处理系统接受到来自感应装置的信号，则控制执行装置完成动作达到改变抽风量的目的。

适用于大型研发中心或实验室通风柜数量较多的实验室，可以在后期使用过程中，有效节省能源，降低运营费用。

通风柜表面风速标准的比较通风柜的最大功能就是排出实验过程中产生的有害气体，保护实验人员的健康。

为达到这一目的，必须保证在通风柜开口处有一定的吸入速度，即我们通常所说的表面风速。

决定通风柜表面风速的主要因素有：实验内容和有害物的性质。

实验内容和产生的有害物不同，则通风柜的表面风速规定不相同。

各国对于通风柜表面风速的规定各不相同，较常用的有：DIN 12924（德国）、国内标准、BS7258（英国）、ANSI/ASHRAE 110-1995（美国）。

Kottermann（开度为300mm，排风量为推荐值时的表面风速）：风柜尺寸（mm）F-1200 F-1500 F-1800 F-2100 宽度900 1200 1500 1800高度2550深度900柜门开度300表面风速（m/s）0.41 0.36 0.40 0.39排风量（m3/h）400 470 650 750Kottermann（开度为500mm，排风量为推荐值时的表面风速）：风柜尺寸（mm）F-1200 F-1500 F-1800 F-2100 宽度900 1200 1500 1800高度2550深度900柜门开度500表面风速（m/s）0.25 0.22 0.24 0.23排风量（m3/h）400 470 650 750Kottermann（开度为300mm，表面风速大于等于0.4m/s时的排风量）：风柜尺寸（mm）F-1200 F-1500 F-1800 F-2100宽度900 1200 1500 1800高度2550深度900柜门开度300表面风速（m/s）0.4排风量（m3/h）390 520 650 780 DIN12924（开度为300mm，表面风速大于等于0.5m/s时的排风量）：F-1200 F-1500 F-1800 F-2100风柜尺寸（mm）宽度900 1200 1500 1800高度2550深度900柜门开度300表面风速（m/s）0.5排风量（m3/h）486 648 810 972 （其中德国Kottermann和Waldner通风柜均符合此标准）国内（开度为500mm，表面风速大于等于0.4m/s时的排风量）：风柜尺寸（mm）F-1200 F-1500 F-1800 F-2100 宽度900 1200 1500 1800高度2550深度900柜门开度500表面风速（m/s）0.4排风量（m3/h）650 865 1080 1300BS7258（开度为500mm，表面风速大于等于0.5m/s时的排风量）：风柜尺寸（mm）F-1200 F-1500 F-1800 F-2100宽度900 1200 1500 1800高度2550深度900柜门开度500表面风速（m/s）0.5排风量（m3/h）810 1080 1350 1620ANSI/ASHRAE 110-1995（开度为510mm，表面风速大于等于0.5m/s时的排风量）：风柜尺寸（mm）F-1200 F-1500 F-1800 F-2100 宽度900 1200 1500 1800高度2550深度900柜门开度510表面风速（m/s）0.5排风量（m3/h）830 1100 1380 1650其中由于各个公司通风柜结构尺寸不同，则根据各标准计算出的排风量也不相同，以上各表内风柜尺寸为Kottermann风柜标准尺寸。

实验室通风柜排风及补风系统运行及控制要求一、实验室通风柜排风系统运行要求：1.实验室通风柜排风系统必须正常运行，能够及时有效地排除实验室内产生的有害气体和颗粒物。

2.实验室通风柜排风系统运行时，必须保持稳定的风量，以确保排风效果不受干扰。

3.实验室通风柜排风系统必须具备一定的负压能力，以防止有害气体和颗粒物泄漏到实验室外部环境。

4.实验室通风柜排风系统的运行过程中，应该进行定期的巡视检查，确保排风设备的正常运行，如发现异常情况要及时进行维修。

5.实验室通风柜排风系统应当设置可调节的风速装置，以适应不同实验需要的不同风速。

6.实验室通风柜排风系统运行时，应保持稳定的风速并确保正常的流线分布。

7.实验室通风柜排风系统应当设置有效的过滤装置，以清除排出的废气中的有害颗粒物。

二、实验室通风柜补风系统运行要求：1.实验室通风柜补风系统必须正常运行，能够提供足够的新鲜空气以确保实验人员的安全和实验环境的卫生。

2.实验室通风柜补风系统的运行时要保持稳定的风量，以适应实验室内的不同实验需求。

3.实验室通风柜补风系统应当设置可调节的风速装置，以适应不同实验需要的不同风速。

4.实验室通风柜补风系统应当具备一定的正压能力，以防止外部空气中的污染物进入实验室。

5.实验室通风柜补风系统的运行过程中，应该进行定期的巡视检查，确保补风设备的正常运行，如发现异常情况要及时进行维修。

6.实验室通风柜补风系统应当设置有效的过滤装置，以净化进入实验室的新鲜空气。

7.实验室通风柜补风系统应当与排风系统相协调运行，达到良好的空气流通和负压控制。

三、实验室通风柜排风及补风系统的控制要求：1.实验室通风柜排风及补风系统应该采用自动控制方式，以确保稳定的运行和满足实验需求。

2.实验室通风柜排风及补风系统的控制应该具备实时性和精确性，以及可靠的报警功能。

3.实验室通风柜排风及补风系统的控制应该能够根据实验室内的实验要求自动调整风速和风量。

4.实验室通风柜排风及补风系统的控制应该操作简单、直观，实验人员容易使用。

实验室房间压力控制方案1实验室通风系统控制特点1.1实验室安全的保证实验室常常会由于使用的实验原料而产生对人体有害的气体，所以为保障操作人员及周边环境的安全，国家对实验室安全做了详细的规范，通风柜的面风速，实验室的换气以及房间设计成相对邻室或走廊微负压状态，由此对通风系统提出了较高的要求。

基于上述原因，实验室的设计施工及调试过程中实验室通风的主要目的是为实验人员提供安全的工作环境，尽量避免人员因长期在危险空气中工作而伤害到身体健康。

1.2实验室节能的需求对一个公司和一个管理者，节能是一个非常受关注的，实验室的节能意味着成本的降低，利润的增加。

为了保证系统的安全性和舒适度通常采用100％全新风，且为保证实验条件，通风系统24小时连续运行，能耗巨大。

因此，必须在保障安全的前提下，尽量降低能耗。

为此，变风量控制系统提供了最大程度的灵活性和适应性，使得系统具有降低通风率的能力，可以更有效的使用通风系统。

1.3实验室的维护要保证实验室控制系统的稳定，控制系统必须简单可靠。

过于复杂的系统，往往需要定期维护，维护程序复杂，并且费用高。

文丘里阀变风量控制系统，工作原理简单可靠、产品性能稳定，不需定期维护。

为了便于日后的管理和维护，实验室气流控制系统能与楼控系统集成，有开放的网络平台，能直观的在楼宇控制系统中监控气流控制系统，完成日常的数据抄录。

2实验室压力控制系统相关介绍2.1实验室相关控制要求2.1.1实验室压力控制设计规范相关规范主要有：化验室应保持相对负压”-《化工采暖通风和空气调节设计规范》HG/T20698-2009通风…空气由非实验室环境区域进入实验室后应直接排放出实验室建筑外部”。

-美国职业安全与卫生管理局（OSHA）在实验室室内压力控制过程中，保持室内外特定压力差并非我们的最终目的，我们真正需要达到的是使得空气在室内外流通时，能够以某一速度保持恒定流向。

-美国国家标准协会（ANSI）/美国工业卫生协会（AINA）Z9.5 房间的最小换气量一般在6～8次/小时。
