实验室通风变频控制系统

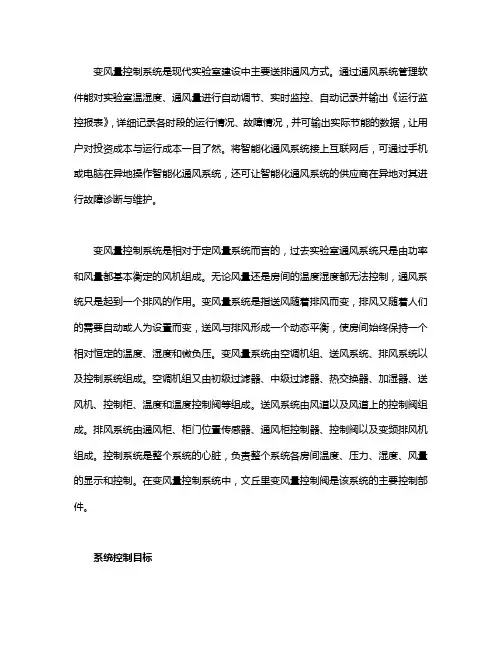

变风量控制系统是现代实验室建设中主要送排通风方式。

通过通风系统管理软件能对实验室温湿度、通风量进行自动调节、实时监控、自动记录并输出《运行监控报表》，详细记录各时段的运行情况、故障情况，并可输出实际节能的数据，让用户对投资成本与运行成本一目了然。

将智能化通风系统接上互联网后，可通过手机或电脑在异地操作智能化通风系统，还可让智能化通风系统的供应商在异地对其进行故障诊断与维护。

变风量控制系统是相对于定风量系统而言的，过去实验室通风系统只是由功率和风量都基本衡定的风机组成。

无论风量还是房间的温度湿度都无法控制，通风系统只是起到一个排风的作用。

变风量系统是指送风随着排风而变，排风又随着人们的需要自动或人为设置而变，送风与排风形成一个动态平衡，使房间始终保持一个相对恒定的温度、湿度和微负压。

变风量系统由空调机组、送风系统、排风系统以及控制系统组成。

空调机组又由初级过滤器、中级过滤器、热交换器、加湿器、送风机、控制柜、温度和温度控制阀等组成。

送风系统由风道以及风道上的控制阀组成。

排风系统由通风柜、柜门位置传感器、通风柜控制器、控制阀以及变频排风机组成。

控制系统是整个系统的心脏，负责整个系统各房间温度、压力、湿度、风量的显示和控制。

在变风量控制系统中，文丘里变风量控制阀是该系统的主要控制部件。

系统控制目标1、保证实验室工作人员的健康及安全。

2、正确控制实验室通风柜的排风，保证开口面风速。

3、正确控制实验室补风，同时保证实验室空气的流向。

4、在实验室通风柜等设备使用过程中，控制房间的补风动态跟踪实验室总的排风，保证通风柜等设备的安全运行，同时确保实验室压力（一般为微负压）并尽可能降低能耗。

5、保证实验室最小通风，保证实验室充分的通风换气，在实验室通风柜等设备使用过程中，保证实验室最小换气次数。

6、以实验室为单位，提供通风柜排风及实验室补风控制的完整的解决方案。

系统性能1、压力无关型控制阀门2、风道静压发生变化，阀门在1秒之内响应。

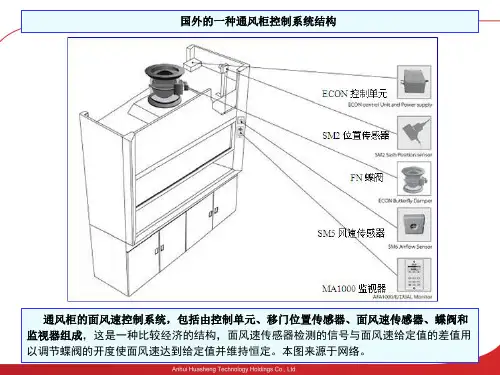

通风柜面风速控制系统工作原理：1、面风速控制系统持续的监测通风柜实际排风量，根据视窗高度计算出视窗开口面积的平均面风速，当排风管道压力变化或视窗高度发生变化时，系统在≤1S的时间做出反应，及时调整风阀开度保持视窗开口面积的平均面风速稳定（符合并优于国家标准：JG/T 222-2007）。

2、不同实验状况时，可在面板上设置不同的参数。

3、系统装有人体感应器，当通风柜前有操作人员工作时面风速控制在某一设定值（0.5m/s），当通风柜前无人操作时，系统自动转换到另一设定值（如0.3m/s），延时后自动将视窗下降到最低位置，最大限度的节省运行费用。

（自适应控制）4、当通风柜门关闭后，风量阀要维持通风柜的最小排风量，1500MM通风柜为300CMH。

5、通风柜门位过高时声光报警。

6、通风柜内温度超过设定值时声光报警。

7、由于故障面使风速过高或过低时声光报警。

8、当出现异常情况时，开启紧急排放模式控制，系统将排风阀开到最大，以最大风量排风，不受面风速值的控制。

9、通风柜配有视窗自动升降功能，当通风柜前有人时，视窗自动升到设定安全高度，可设定安全高度锁定功能，此功能生效时，当视窗被人为升高超过安全高度时，自动将视窗高度降到安全高度，当通风柜前无人时，视窗自动下降到最低位置，使能耗最低，并降低噪音。

视窗自动下降时，如遇到阻碍，会自动停止，防止夹伤。

视窗控制为自动时，视窗升降可设为随动状态。

装卸大型设备需将视窗升至最上方时，应解除锁定方可执行。

以上就是木人给大家的简单介绍，如果您还想了解其他更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。

深圳市木人实验室环境技术有限公司（原深圳市木人科技实业有限公司）创立于2004年，是一家专业从事于实验室前期建筑咨询，系统规划设计、施工、实验室家具设计制作的股份制有限公司。

作为改革开放之都的实验室建设行业的先行者，我们致力于引进国际上先进的实验室技术，并予以吸收国产化，先后推出了欧式，美式实验台，VAV变风量控制系统，实验室智能化系统，由此获得广大客户的认可。

实验室通风系统-—技术参数详解一、实验室通风的基本概念1、通风和通风柜的概念:所谓通风,就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求,我们把前者称为排风,后者称为送风。

而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。

2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等. 3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。

二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等.2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。

三、实验室通风设备简介1、通风柜主要尺寸宽度为 1200mm、1500mm、1800mm，深度为 800mm，高度为 2350mm。

通风柜的主要结构为:①柜体：通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料;②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流,提高使用效率(会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）;⑥调风阀：通风柜的附属部件,来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克、水杯等配件。

某检验检测中心实验室通风及洁净空调系统设计摘要：检验检测实验室不仅具备安全性和实用性，通风空调系统设计还须满足对洁净室内洁净环境产生影响的物质的控制，洁净空调的冷热源、空调风系统以及气流组织合理性设计，压差控制和洁净度保证的措施，理化实验室通风系统、控制系统的合理性和适用性设计等，以供参考。

关键词：洁净空调系统；通风系统；气流组织；废气处理前言：检验检测在维护质量安全、保障国计民生、加快技术创新、促进产业进步、降低工业成本、贯彻“创新、协调、绿色、开放、共享”五大理念、推动经济转型升级等方面发挥着基础保障和支撑引领作用，其行业服务水平决定国家科技创新水平和产业发展水平。

检验检测实验室不仅具备安全性和实用性，实验室的洁净空调系统需控制室内环境、仪器设备以及人员产生影响的尘埃粒子数，同时控制实验室室外压差，室内温度、湿度以及室内噪音。

为了保证检测实验室的洁净度，首先需具备合理的工艺平面布局，其次洁净空调系统需设计合理的气流组织，做好洁污分流，避免交叉污染。

除此之外，检验检测理化实验室频繁使用大型仪器、小型精密仪器、试剂和标准物质，为了确保试验数据处理系统的准确性，均需设计合理通排风系统。

实验室通风设计需考虑安全性、经济性、环保性、控制合理和可行性、操作的简易型和维修的方便性以及舒适性等因素。

1 项目概况1.1 建筑概况某检验检测中心实验室项目，建筑总面积约20000 平方米，地上四层，环形建筑。

其中一层为计量检定通用实验室及办公区，二层为部分理化通风实验室（前处理室、化学实验室等）、通用实验室及办公区，三层为理化实验室（前处理室，常规理化实验室以及样品制备室等）、精密小型仪器室（液相、液质、气相、气质、光谱、色谱等）、高温室和办公室等，四层为微生物洁净区检测（无菌室、霉菌室、二级生物安全实验室以及相关辅助用房）、基因测序检测（试剂室、样品制备、产品扩增和产物分析）和通用实验室及办公室。

1.2 设计依据及室外气象参数1.2.1 设计依据现行与理化通风、微生物洁净空调系统相关的国家规范标准、行业规范标准及地方规范标准1.2.2 室外气象参数夏季空气调节室外计算干、湿球温度为31.1℃（干球温度）和25.4℃（湿球温度）；冬季空气调节室外计算温度为-8.1℃；冬季通风室外计算温度为1.1℃；相对湿度为 75％(夏季)和 59％(冬季)。

实验室是用于完成各种实验工作的特殊场所，其通风系统设计的好坏，直接关系到实验人员的身体健康、实验数据的准确性、实验室的初投资及运行费用。

在实验操作过程中可能产生有毒有害气体，为确保实验人员安全，产生有毒有害气体的室验，尽量在排风柜或生物安全柜内进行，不能在排风柜内进行的，要设局部排风罩、万向排气罩等局部排风设施，同时，验室要设全面通风（或称辅助排风）。

通风系统设计的目的，是要控制排风柜内的有毒有害气体不外逸，满足房间换气次数要求，维持房间正确的压力，为实验人员提供一个安全、舒适的工作环境。

1、实验室常用的通风系统实验室通风系统经历了定风量系统、双风量系统、变风量系统三个发展阶段。

1.1排风系统1.1.1定风量系统排风机采用单速定频风机，排风量基本不变，系统无法随排风柜使用数量及排风柜门开启高度而调节风量，因此采用该系统所带排风柜不宜大于3个，该系统优点是投资小，控制简单；缺点是排风柜面风速难以保证，会有部分有毒有害气体从排风柜中逸出（面风速过小或过大都能造成气体从排风柜中逸出），且运行费用高。

1.1.2双风量系统排风机采用双速风机，较定风量系统有所改进，但没有从根本上改变定风量系统的缺点，采用该系统所带排风柜不宜大于5个，目前应用不多。

1.1.3变风量系统排风机采用变频风机，在排风主风道上设压力传感器，将压力传感器测得的压力与设定压力值比较，由变频器调节风机转速，达到调节风量的目的。

在变风量系统中排风柜采用面风速控制，采用感应区红外探头检测排风柜前人员的存在与否来控制柜门面风速，当操作人员出现在排风柜前时，红外探头传感器输出信号，将排风柜面风速设定到高排风量模式，此时排风柜面风速控制在0.5m/s,当操作人员离开的时候，红外探头传感器输出信号，将排风柜面风速设定到低排风量模式，此时排风柜面风速控制在0.3m/s，当实验室内无人时，排风柜面设定到最小排风量模式，即值班排风模式，维持排风柜和管道中保持负压，保证有毒有害气体不外逸，有时为满足实验室最小排风量要求，房间还要设辅助排风，当排风柜排风量不满足实验室最小排风量要求时，辅助排风自动打开，保证实验室最小排风量。

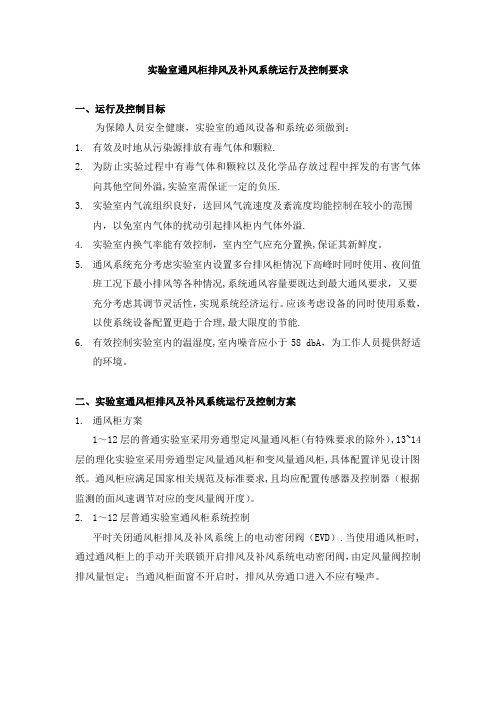

实验室通风柜排风及补风系统运行及控制要求一、运行及控制目标为保障人员安全健康，实验室的通风设备和系统必须做到：1.有效及时地从污染源排放有毒气体和颗粒.2.为防止实验过程中有毒气体和颗粒以及化学品存放过程中挥发的有害气体向其他空间外溢,实验室需保证一定的负压.3.实验室内气流组织良好，送回风气流速度及紊流度均能控制在较小的范围内，以免室内气体的扰动引起排风柜内气体外溢.4.实验室内换气率能有效控制，室内空气应充分置换,保证其新鲜度。

5.通风系统充分考虑实验室内设置多台排风柜情况下高峰时同时使用、夜间值班工况下最小排风等各种情况,系统通风容量要既达到最大通风要求，又要充分考虑其调节灵活性，实现系统经济运行。

应该考虑设备的同时使用系数，以使系统设备配置更趋于合理,最大限度的节能.6.有效控制实验室内的温湿度,室内噪音应小于58 dbA，为工作人员提供舒适的环境。

二、实验室通风柜排风及补风系统运行及控制方案1.通风柜方案1～12层的普通实验室采用旁通型定风量通风柜(有特殊要求的除外）,13~14层的理化实验室采用旁通型定风量通风柜和变风量通风柜,具体配置详见设计图纸。

通风柜应满足国家相关规范及标准要求,且均应配置传感器及控制器（根据监测的面风速调节对应的变风量阀开度）。

2.1～12层普通实验室通风柜系统控制平时关闭通风柜排风及补风系统上的电动密闭阀（EVD）.当使用通风柜时,通过通风柜上的手动开关联锁开启排风及补风系统电动密闭阀，由定风量阀控制排风量恒定；当通风柜面窗不开启时，排风从旁通口进入不应有噪声。

1～12层通风柜系统配置图3.13～14层普通实验室通风柜系统控制(1）单个通风柜实验室：采用旁通型通风柜,送、排风系统中采用双稳态定风量调节方式来实现通风柜工作状态和空闲状态下两个不同风量值间的切换。

当处于低实验室有人且通风柜不使用时，密闭阀EVD开启，双稳态定风量阀CVD2档状态，满足室内换气次数不小于6次/h的要求；当实验室有人使用通风柜时，处于高档状态，满足通风柜的密闭阀EVD开启状态不变，双稳态定风量阀CVD2排风量要求;当室内无人时，手动关闭密闭阀EVD，节约能源。

P3生物实验室的通风空调系统设计摘要本文介绍了某P3生物实验室的通风空调设计，该设计实现了生物实验室的温湿度要求、合理的气流组织、稳定的负压值、正确的压差剃度。

文章重点介绍了P3生物实验室的压差控制方法，介绍了生物实验室需要保持的负压控制值的相关要求，文中通过对常用的几种压差控制方案的对比研究表明：生物实验室的压差控制宜采用送风定风量阀和排风变风量阀的联合控制。

关键词P3生物实验室压差定风量阀变风量阀1引言从2001年以后，我国对生物安全实验室的需求逐年增加，特别是SARS和高致病性禽流感疫情的暴发，使国家对实验室生物安全技术更加重视。

P3生物实验室是生物安全防护三级实验室。

生物安全防护实验室是指实验室的结构和设施、安全操作规程、安全设备能够确保工作人员在处理含有致病微生物及其毒素时，不受实验对象侵染，周围环境不受污染。

根据微生物及其毒素的危害程度不同，分为四级，一级最低，四级最高[1]。

P3生物实验室适用于主要通过呼吸途径使人传染上严重的甚至是致病的微生物及其毒素。

当实验室活动涉及致病微生物传染或潜在微生物传染因子时如何避免环境污染和减少工作人员暴露的危险得到了世界范围内越来越广泛的关注。

本文拟从工程应用角度介绍一下某P3生物实验室的通风空调设计方法，旨在提高生物安全实验室的空气质量。

2某P3生物实验室的HVAC设计2.1工程概况笔者参与了某P3生物实验室的设计和调试工作，现在对有关设计和调试中出现的问题做初步探讨。

该P3生物实验室总面积约为25m2，共一层，建筑高度为2.900m。

如图1所示该实验室由主实验间、缓冲间、更衣间、设备房组成。

要求主实验间保持负压-70Pa，如图1所示：压力梯度从主实验间向外依次增高。

图1 某P3生物安全实验室平面布置图2.2设计原则与设计参数该设计的原则是依据《生物安全实验室建筑技术规范》（GB50346-2004.）和《洁净厂房设计规范》（GB50073－2001），满足生物安全三级实验室的实验功能要求、实验室内的温湿度、压差梯度、洁净度、气流组织等要求。

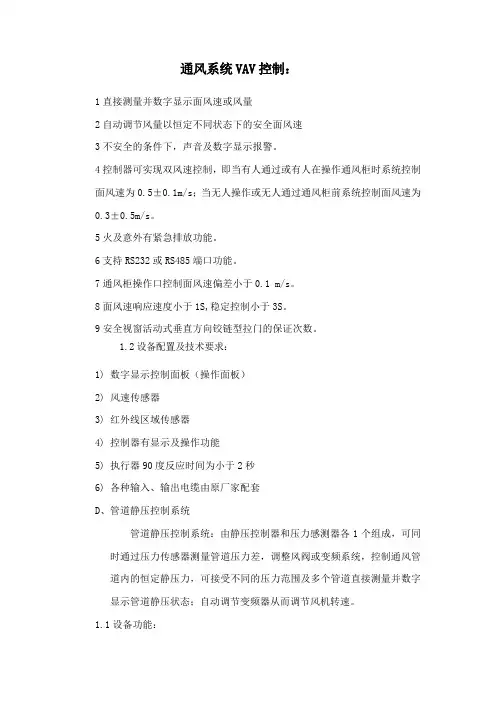

通风系统VAV控制：1直接测量并数字显示面风速或风量2自动调节风量以恒定不同状态下的安全面风速3不安全的条件下，声音及数字显示报警。

4控制器可实现双风速控制，即当有人通过或有人在操作通风柜时系统控制面风速为0.5±0.1m/s；当无人操作或无人通过通风柜前系统控制面风速为0.3±0.5m/s。

5火及意外有紧急排放功能。

6支持RS232或RS485端口功能。

7通风柜操作口控制面风速偏差小于0.1 m/s。

8面风速响应速度小于1S,稳定控制小于3S。

9安全视窗活动式垂直方向铰链型拉门的保证次数。

1.2设备配置及技术要求：1)数字显示控制面板（操作面板）2)风速传感器3)红外线区域传感器4)控制器有显示及操作功能5)执行器90度反应时间为小于2秒6)各种输入、输出电缆由原厂家配套D、管道静压控制系统管道静压控制系统：由静压控制器和压力感测器各1个组成，可同时通过压力传感器测量管道压力差，调整风阀或变频系统，控制通风管道内的恒定静压力，可接受不同的压力范围及多个管道直接测量并数字显示管道静压状态；自动调节变频器从而调节风机转速。

1.1设备功能：1、保持恒定的静压力、降低风机成本；2、直接的压力测量提供持续准确的测量；3、声音及显示报警；4、方便的键盘操作及功能显示；5、具备很好的安全性，节能性和舒适性。

3、风机、风管要求：3．1风机：无级变频离心式，玻璃钢材质，壳体表层环氧树脂喷涂，风机整体防雨抗晒耐腐蚀；安装时应预制混凝土基础，在风机与混凝土之间运用阻尼减震器，减低风机震动对楼层的震动，风机与风管接口与高速排风口接口应采用长为100到200mm的防腐软连接。

降低风机对风管及高速排风口的震动。

3．2风管：优质PP材质，玻璃钢及PVC材质；室内风管安装时，吊架更距应少于4米，如管道长度少于4米应采用两个吊架，室外风管安装应采用角钢支撑架支在法兰位置，应低于4米一个支架，如管道低于心不4米应采用两个支架。

通风柜VAV控制系统说明通风柜在实验室、医院和工厂等场所中广泛应用，是重要的空气处理设备。

其中，VAV控制系统则是现代通风柜中常用的一种控制方式。

本文将从以下四个方面对VAV控制系统进行详细介绍。

一、VAV控制系统的工作原理VAV控制系统是一种集变风量、温度、湿度等参数于一体的控制系统，主要由以下三个部件构成：•监测器：测量空气的变化参数，如温度、湿度、气压、浓度等。

监测器可以是光学、电化学、机械或数字设备。

•控制器：计算并分析监测器获得的数据，根据设定的参数要求调节空气流量。

控制器可以是单一的大型机器，也可以是一组小型机器或单板计算机。

•执行器：根据控制器的指令，实现空气流量调节的设备。

执行器可以是电动机、蝶阀、翻板或其他运动件。

当VAV控制系统进入工作状态后，它会根据监测器测量到的参数值以及设定的控制策略，通过控制器输出信号，驱动执行器实现空气流量调节，从而满足空气流速、温度、湿度等参数的变化需求。

二、VAV控制系统的操作步骤为了保证VAV控制系统正常运行，以下是其工作步骤：1.执行器保证通风柜有正常通风；2.监测器检测当前的空气参数变化；3.通过控制器分析监测器的数据，判断是否需要调节空气流量；4.控制器输出指令给执行器调节空气流量；5.监测器再次检测调整后的空气参数，反馈给控制器。

整个调节过程是逐步进行的，控制器和执行器之间会与监测器进行多次交互，即调节了一次之后再进行下一次调节，以实现更精确的控制。

三、VAV控制系统的优势和缺陷相较于传统的恒风量控制系统，VAV控制系统具有很多优势：•变风量调节更加精确，可以实现更准确的空气流量调节；•节能效果更好，可以根据实时空气变化进行调节，避免浪费；•降低了噪音污染，空气流量的变化不会产生过多的动力噪声。

但是，VAV控制系统也存在一些缺陷：•设备成本相较于传统控制系统更高，维护成本也比较大；•对控制器要求较高，需要较为复杂的控制算法和计算机支持；•在空气流量调节过程中，需要保持控制器和执行器之间的动态平衡，否则会出现控制不准的情况。

浅论实验室暖通变风量控制原理及特点随着科学技术的发展，各类实验室的数目和规模都在不同程度的扩增，逐渐趋向大型化、集结化、综合化，对实验室通风空调系统提出了更高要求。

为了满足市场需求，通风空调系统的设备和相关技术也在迅速的发展完善。

1 系统控制目标与风量设计台式通风柜采用变风量控制，确保通风柜的安全防护性能-控制操作过程中维持通风柜安全的面风速0.5m/s，特殊通风柜面风速0.7～0.8m/s。

控制泄漏浓度≤0.5ml/m3，变风量响应时间≤1s，，面风速偏差≤±0.1m/s，噪声≤60dB（A）。

万向排气罩、原子罩等采用定风量控制。

对于房间气流控制，即有效控制房间送排风量，确保可靠的气流流向维持房间最小换气次数。

控制房间保持一定的换气次数6～12次，确保实验室房间有害气体不停留，24小时运转夜间模式切换。

同时送排风机采用定静压变频系统配合系统变风量运行，新风机组控制送风温湿度保证实验室工作环境的舒适性要求，送排风系统连锁运转，确保系统安全。

中央监视系统需要保证变风量系统各终端控制器支持网络通讯，上传数据，实现远程中央集中监视，确保系统安全运转，另外可通过通讯转换与BA系统对接。

2 变风量控制原理及特点2.1 通风柜变风量通风柜控制原理通风柜必须保持当通风柜调节窗在任何位置均保持通风柜调节门开口面风速为0.5m/s，以保证实验工作人员的安全。

风柜排风采用变风量控制系统，双路控制方式，即位移检测加上面风速检测对通风柜面风速进行控制。

当通风柜调节门移动时，首先调节门位移传感器感器检测排风柜调节门开度变化，即时控制变风量文丘里阀至设定风量，保持排风柜面风速基本稳定在设定值。

当调节门位置不变后，面风速传感器实测通风柜面风速，进行精确微调。

通风柜变风量控制原理图如下图所示。

2.2 实验室负压余风量控制负压余风量控制需要实时计算分析房间内所有变风量排风柜及抽气罩等定排风设施的排风量总和，调节房间补入新风量，使排风量与补入新风量的差值恒定（保持从分析间外渗入分析间内的风量恒定）。

通风系统控制方案第一章：概述一、实验室通风系统构成。

1、室内需要排风的设备：如：通风柜、原子吸收罩、万向排气罩、需要排风的储存柜等等，排风设备一般配有电动或手动的阀门。

2、通风管道：如：圆形管（PVC、PP、玻璃钢）、方管（PVC、PP、玻璃钢）、弯头三通等其它异型3、阀门如：手动/电动分流阀、止回阀、手动/电动防火阀、软接头。

4、补/排风机：如：方型/圆形轴流风机、斜流风机、离心风机。

5、控制系统如：开关控制、普通启动控制、变频启动控制系统、静压变频节能系统、一站式智能控制系统、电脑中央控制系统、远程协助控制系统。

6、净化设备如：直排式喷淋净化塔、加药式循环喷淋塔、活性碳吸附箱。

7、动力电缆。

如：YJV交互电缆、VV动力电缆。

二、名词解析：1、通风柜：通风柜是实验室常用的通风设备，主要应用在实验过程中产生异味、烟雾、有毒有害气体的实验当中，如：消解、分解、干蒸、乳化、雾化、高温融化、高温炭化等等。

配有照明、插座、供水、供气，有一道上下推动的门、有些门上还带平移窗，柜顶上有风阀控制排气量，风阀有电动/手动，电动阀有普通开关阀和积分比例阀，普通开关阀通过控制开关，定位风阀的开度，定量排风，积分比例阀通过V A V控制器的面风速设定，通风柜门开度变化时，自动调节风阀的开度，保持恒定的面风速，变风量排风，起到节能作用，风阀在实际工程中，通常是通过软管或圆管接到排风主或支管上，在实际工程中通常几个通风柜共接一台排风机。

通风柜规格按照柜门尺寸分一般有三种：1200型、1500型、1800型，按照外型分也有三种：落地式、中央柜式、台式，最大排风量一般算法，台式：1200型的1200m3/h、1500型的1500m3/h、1800型的1800m3/h，中央柜式：1200型的1500m3/h、1500型的2000m3/h、1800型的2300m3/h，落地式：1200型的1500m3/h、1500型的2000m3/h、1800型的2300m3/h。

实验室暖通系统一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。

而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。

2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。

3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。

二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。

2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。

三、实验室通风设备简介1、通风柜：{ASL的型号主要有P1168（全钢）、S1268（全钢）、W1368（钢木）、W1468（铝木）、P1568（P1168款式的落地通风柜）、S1568（S1268款式的落地通风柜）、 W1568（W1368款式的落地通风柜）、P1668（P1168款式的连体通风柜）、S1668（S1268 款式的连体通风柜）、W1668（W1368款式的连体通风柜，也可称为J1668通风柜）}主要有木制、钢制、全钢三种规格，主要尺寸宽度为1200mm、1500mm、1800mm，深度为800mm，高度为2350mm或者2500mm。

通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，如Compact、Epoxy等，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克水杯等配件。

实验室空调及通风系统设计要求
1. 温度控制：实验室内的温度应保持在设定的范围内，以保证实验的准确性。

空调
系统应能够根据实验室内外气温变化自动调节温度。

3. 空气质量控制：实验室内应确保空气质量达到合格的标准，包括空气新鲜度、颗
粒物浓度和空气中的VOC等有害物质污染。

空调系统应能够根据需要提供新鲜空气，同时
过滤掉空气中的有害物质。

4. 通风系统构建：实验室应采用适当的通风系统，以保证实验室内外压力差的稳定，同时保持良好的通风效果。

通风系统应该设计合理，以充分发挥其功效。

在设计通风系统时，应考虑到实验室内的设备布局和实验室的使用频率和时段等因素。

5. 噪声控制：空调及通风系统应该噪声低于合格范围以保证实验室内的舒适度。

不
良的噪音甚至可以影响实验的结果。

6. 能源效率：空调及通风系统应该设计为应用最新技术和设备，以确保最高效率的
耗电量，以减少能源消耗和对环境的污染。

7. 压差平衡：实验室内的压差平衡是确保实验室内环境安全、人员舒适的关键之一，特别是涉及化学反应的实验。

压差监控系统应该设计为灵敏和准确，以确保压差平衡的稳
定性。

8. 安全性设计：最后，空调及通风系统的设计应该考虑到实验室的安全性。

空调系
统的设计应该与实验室的消防系统相适应，并防止气体泄漏和水暴等安全事故的发生。

总之，实验室空调及通风系统的设计是确保实验室环境安全，保证实验的准确性和可
轻复性的关键之一。

设计时应充分考虑到上述要求，并制定合适的解决方案。

实验室通风系统方案引言实验室是进行科学研究和实验的重要场所。

在实验室中，通风系统的设计和运行对于保证实验室内空气质量、工作人员的健康和实验结果的准确性都起着关键的作用。

本文将介绍一种实验室通风系统方案，以保证实验室内空气的质量和安全。

通风系统概述实验室通风系统是指通过空气流动来实现实验室内污染物的排除和新鲜空气的补充。

通风系统可以分为自然通风和机械通风两种类型。

自然通风是依靠自然风力和自然浮力实现空气流动，而机械通风则通过风机等设备来促使空气流动。

通风系统的主要组成部分包括送风系统、排风系统、空气处理设备和控制设备。

送风系统将新鲜空气引入实验室，排风系统将污染物排出实验室，空气处理设备用于处理和净化空气，控制设备用于控制通风系统的运行。

送风系统送风系统是实验室通风系统的重要组成部分。

送风系统的目标是引入新鲜空气，保证实验室内空气的质量和温度。

送风系统应考虑以下几个方面：风量控制送风系统应根据实验室的面积和人员密度确定适当的风量。

通常情况下，每个人需要一定的新鲜空气供应，因此根据实验室的人员数量来计算风量是必要的。

送风系统中应包含风量调节装置，以便根据需要进行调节。

风口设置送风系统中的风口应合理设置，以保证新鲜空气能够均匀地分布到实验室内各个区域。

风口的尺寸和布置应根据实验室的布局和需要进行确定。

过滤器送风系统中应设置合适的过滤器，以保证引入实验室的空气质量良好。

过滤器可以有效地去除空气中的粉尘、细菌和病毒等有害物质。

排风系统排风系统是实验室通风系统的另一个重要组成部分。

排风系统的目标是排除实验室中产生的污染物，保证实验室内空气的质量和安全。

排风系统应考虑以下几个方面：风量控制排风系统应根据实验室的污染物产生率和排风要求确定适当的风量。

排风系统中应包含风量调节装置，以便根据需要进行调节。

排风口设置排风系统中的排风口应合理设置，以保证污染物能够有效地排出实验室。

排风口的尺寸和布置应根据实验室的布局和需要进行确定。

实验室通风系统设计方案说明一、工程概况：实验室设于一楼，实验室中有9台通风柜和12个万象吸风罩，风机安装于楼顶。

根据现场情况及客户的要求，我公司将实验室通风工程分为4个排风系统和一条补风管道（给通风柜内补风），风管主管由屋顶开孔引出。

二、排风系统简介：通风柜按照排风方式分类：分为上部排风式、下部排风式和上下同时排风式三类。

为保证工作区风速均匀，对于冷过程的通风柜应采用下部排风式，对于热过程的通风柜采用上部排风式，对于发热量不稳定的过程，可在上下均设排风口随柜内发热量的变化调节上下排风量的比例，从而得到均匀的风速。

通风柜按照进风方式分类也分三类。

通过室内进风在柜内循环后排出室外称为全排风式，这是应用非常广泛的一种类型。

当通风柜设置于采暖或对温湿度有控制要求房间时，为节省采暖，空调能耗，采用从室外取补给风在柜内循环后排出室外的方式称为补风式通风柜。

再一种就是变风量控制式的通风柜。

普通的定风量系统需要人工调整固定叶片的风阀，调节通风柜的排风量，当调节阀门到某一角度时达到希望的面风速。

变风量控制是通过调节阀门的传感器改变风量达到给定的面风速，当然标准式成本低、变风量成本高，适用于要求精度高的场合。

通风柜按照使用状态分类可分为整体式下部开放式、落地式、两面式、三面玻璃式、桌上式、连体式以及根据不同实验使用需要而设计的对放射性实验的、对合成实验的，对过氯酸实验的专用通风柜。

排风系统:1、本系统通风设备有：1500*800*2350mm通风柜9台、风罩12台。

2、风机选型：A:系统设计理论流量为12194，风机采用防腐蚀玻璃钢离心风机，数量：3 台，型号：F4-72-6A 4Kw；安装在楼顶。

B:系统设计理论流量为7164，风机采用防腐蚀玻璃钢离心风机，数量：1 台，型号：F4-72-5A 2.2Kw；安装在楼顶。

风机性能参数：Ne=4kw Qe=12194 Pe=716Pa n=1450rpmNe=2.2kw Qe=7164 Pe=580Pa n=1450rpm3、系统控制：采用PLC变频控制系统，自动跟踪、调节系统风量；排毒柜等通风设备加装调风阀，控制设备风量；风机入口处加装消声器，对系统排气进行噪声处理。

实验室通风柜控制原理
实验室通风柜是用来保护实验人员和实验环境安全的关键设备之一。

为了确保通风柜的正常运行，需要进行相应的控制。

通风柜控制原理主要包括以下几个方面：
1. 风量控制：通风柜内部需要保持一定的负压环境，以防止有害气体泄漏到实验室中。

风量控制是通过调节通风柜内外的空气流量来实现的。

一般采用变频调速的方式，根据实验需求自动调节通风柜的风机转速，从而控制风量。

2. 温度控制：通风柜工作过程中会产生一定的热量，如果不能及时散发掉，将影响通风柜的工作效果。

温度控制可以通过在通风柜上安装温度传感器，监测通风柜内部的温度情况，当温度过高时，及时调节风机的运行速度，增加排风量，以降低温度。

3. 防火控制：实验室通风柜通常需要具备一定的防火功能，以防止实验过程中的火灾事故。

防火控制通常包括两个方面的措施：一是通过加装防火板或具备防火功能的材料来提高通风柜的防火性能；二是通过在通风柜上安装烟雾传感器和火焰传感器，一旦检测到异常情况，及时关闭通风柜的风机，并触发报警系统。

4. 运行监控：为了保证通风柜的正常运行，需要监测通风柜的工作状态。

可以通过在通风柜上安装压力传感器，实时监测通风柜的内外压力差，以确保通风柜内部负压状态的稳定。

总之，实验室通风柜的控制原理主要包括风量控制、温度控制、防火控制和运行监控等方面，通过合理地控制这些参数，可以确保通风柜的正常工作，并保护实验人员和实验环境的安全。
