公称直径对照表

∙常用管道公称直径和外径对照∙2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2”接管的壁厚为4.0mm。

∙公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

常用公称直径和几分管对照表一、吋是公称直径的英制叫法换算成毫米也只能是公称直径的米制叫法，不能对应外径，因为同一公称直径的管子还有大小口径之分二、在管道的规格上没有绝对的换算公式，对于小于100只能以1吋=25 来模糊计算，取其相近的数，对于大于100的管子用1吋=25可以完全匹配计算。

常用的如下：公称直径DN6 对应的俗称 1分公称直径DN8 对应的俗称 2分公称直径DN10 对应的俗称 3分公称直径DN15 对应的俗称 4分公称直径DN20 对应的俗称 6分公称直径DN25 对应的俗称 1吋公称直径DN32 对应的俗称 1吋2分公称直径DN40 对应的俗称 1吋半公称直径DN50 对应的俗称 2吋公称直径DN65 对应的俗称 2吋半公称直径DN80 对应的俗称 3吋公称直径DN100 对应的俗称 4吋公称直径DN125 对应的俗称 5吋公称直径DN150 对应的俗称 6吋公称直径DN200 对应的俗称 8吋公称直径DN250 对应的俗称 10吋公称直径DN300 对应的俗称 12吋公称直径DN350 对应的俗称 14吋公称直径DN400 对应的俗称 16吋公称直径DN450 对应的俗称 18吋公称直径DN500 对应的俗称 20吋公称直径DN600 对应的俗称 24吋1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN15 ＝1.27cm 3/4 是六分(6英分) DN20 ＝1.905cmDe、DN、D、d、Φ的含义1、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

公称直径对照表尺寸：DN15（4分管）DN20（6分管）DN25（1寸管）DN32（1寸2管）DN40（1寸半管）DN50（2寸管）DN65（2寸半管）DN80（3寸管）DN100（4寸管）DN125（5寸管）DN150（6寸管）DN200（8寸管）DN250（10寸管）等。

把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸：相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。

DN15的水管就是英制1/2"的水管，也是以前的4分水管。

如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm200 250 300 350 400 450 500 600 900 1000 1200公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159200 8 219 207 6 219250 10 273 259 7 273300 12 325 309 8 435350 14 377 9 485400 16 426 9 535450 18 478 9 590500 20 529 9 640600 24 630 10 755700 28 720 10 860800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 22 20A 3/4" 27.2/28.5 26 27.0-27.6 26 25A 1" 34.0 30 28.24 30 32 34.0-34.7 34 32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48 40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60 50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76 65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89 80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98 90A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。

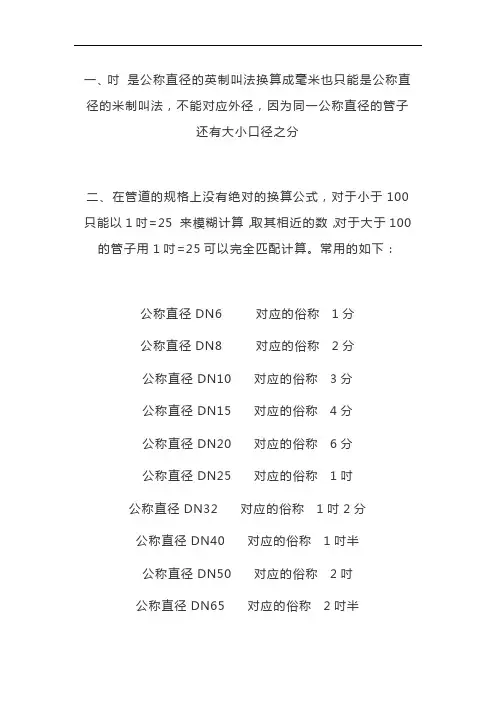

一、吋是公称直径的英制叫法换算成毫米也只能是公称直径的米制叫法，不能对应外径，因为同一公称直径的管子
还有大小口径之分
二、在管道的规格上没有绝对的换算公式，对于小于100只能以1吋=25 来模糊计算，取其相近的数，对于大于100的管子用1吋=25可以完全匹配计算。

常用的如下：
公称直径DN6 对应的俗称1分
公称直径DN8 对应的俗称2分
公称直径DN10 对应的俗称3分
公称直径DN15 对应的俗称4分
公称直径DN20 对应的俗称6分
公称直径DN25 对应的俗称1吋
公称直径DN32 对应的俗称1吋2分
公称直径DN40 对应的俗称1吋半
公称直径DN50 对应的俗称2吋
公称直径DN65 对应的俗称2吋半
公称直径DN80 对应的俗称3吋公称直径DN100 对应的俗称4吋公称直径DN125 对应的俗称5吋公称直径DN150 对应的俗称6吋公称直径DN200 对应的俗称8吋公称直径DN250 对应的俗称10吋公称直径DN300 对应的俗称12吋公称直径DN350 对应的俗称14吋公称直径DN400 对应的俗称16吋公称直径DN450 对应的俗称18吋公称直径DN500 对应的俗称20吋公称直径DN600 对应的俗称24吋
1 英寸=25.4毫米=8英分
1/2 是四分(4英分) DN15 ＝1.27cm 3/4 是六分(6英分) DN20 ＝1.905cm。
