各种管材管径标注、与公称直径对照关系表教学提纲

各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

各种常用管道管径的表示方法及对照表小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！一、De、DN、D、d、Φ 的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径 x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

钢管公称直径与钢管实际外径的对照表1英寸=25.4毫米=8英分1/2是四分4英分DN153/4是六分6英分DN202分管DN84分管DN156分管DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径;注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管;它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80很多地方也标为DN75；四寸管：4英寸：DN100；De主要是指管道外径;一般采用De标注的;均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材..拿镀锌焊接钢管为例;用DN、De两种标注方法如下：DN20De25X2.5mmDN25De32X3mmDN32De40X4mmDN40De50X4mm等等............我们习惯于使用DN来标注焊接钢管;在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关;实际施工过程中我们简略称呼的20、25、32等管道均是指De;而不是指DN;这里相差一个规格呢..不搞清楚很容易在采购、施工过程中造成损失..两种管道材料的连接方式不外乎：丝扣连接及法兰连接..其他连接方式就用得很少了..镀锌钢管、PPR管均能采用以上两种连接;只是小于50的管道用丝扣较方便;大于50的用法兰比较可靠..注意：如果是两种不同材质的金属管道相连;要考虑是否会产生原电池反应;否则会加速活跃金属材料管道的腐蚀速度;最好要用法兰连接;并用橡胶垫片类的绝缘材质将两种金属分隔开;包括螺栓都要用垫片分隔;避免接触工程管径对照表常用压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm;DN20-ф27mmDN25-ф34mm;DN32-ф42mmDN40-ф48mm;DN50-ф60mmDN65-ф7673mm;DN80-ф89mmDN100-ф114mm;DN125-ф140mmDN150-ф168mm;DN200-ф219mmDN250-ф273mm;DN300-ф324mmDN350-ф360mm;DN400-ф406mmDN450-ф457mm;DN500-ф508mmDN600-ф610m m;小外径系列DN15-ф18mm;DN20-ф25mmDN25-ф32mm;DN32-ф38mmDN40-ф45mm;DN50-ф57mmDN65-ф73mm;DN80-ф89mmDN100-ф108mm;DN125-ф133mmDN150-ф159mm;DN200-ф219mmDN250-ф273mm;DN300-ф325mmDN350-ф377mm;管道外径与公称直径的关系一般来说;管子的直径可分为外径、内径、公称直径..管材为无缝钢管的管子的外径用字母D来表示;其后附加外直径的尺寸和壁厚;例如外径为108的无缝钢管;壁厚为5MM;用D108*5表示;塑料管也用外径表示;如De63;其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示;在设计图纸中一般采用公称直径来表示;公称直径是为了设计制造和维修的方便人为地规定的一种标准;也较公称通径;是管子或者管件的规格名称..管子的公称直径和其内径、外径都不相等;例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种;108为管子的外径;5表示管子的壁厚;因此;该钢管的内径为108*5-5＝98MM;但是它不完全等于钢管外径减两倍壁厚之差;也可以说;公称直径是接近于内径;但是又不等于内径的一种管子直径的规格名称;在设计图纸中所以要用公称直径;目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸;公称直径采用符号DN表示;如果在设计图纸中采用外径表示;也应该作出管道规格对照表;表明某种管道的。

各种常⽤管道管径的表⽰⽅法及对照表.docx各种常⽤管道管径的表⽰⽅法及对照表夏某⼈ ?2018-03-25 23:56:59⼩编现给⼤家分享⼀下⼯程中各种管道管径的表⽰及对照表，请⼤家转发、收藏，以备不时之需！⼀、 De、 DN、D、d、Φ的含义⼀般来说，管⼦的直径可分为外径（De）、内径（ D）、公称直径（ DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值 =De的值﹣ * 管壁厚度。

注意：这既不是外径也不是内径。

⽔、煤⽓输送钢管（镀锌钢管或⾮镀锌钢管）、铸铁管、钢塑复合管和聚氯⼄烯（ PVC）管等管材，应标注公称直径“ DN”（如 DN15、 DN50）;2、De 主要是指管道外径， PPR、PE管、聚丙烯管外径，⼀般采⽤De标注的，均需要标注成外径 x壁厚的形式，例De25 x 3;3、D ⼀般指管道内径 ;4、d 混凝⼟管内直径。

钢筋混凝⼟（或混凝⼟）管、陶⼟管、耐酸陶瓷管、缸⽡管等管材，管径宜以内径 d 表⽰（如 d230、 d380 等） ;5、φ表⽰普通圆的直径；也可表⽰管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表⽰外径 25mm，壁厚为 3mm的管材。

对⽆缝钢管或有⾊⾦属管道，应标注“外径 x 壁厚”。

例如φ 108 x 4 ，φ可省略。

中国、 ISO 和⽇本部分钢管标准采⽤壁厚尺⼨表⽰钢管壁厚系列。

对这类钢管规格的表⽰⽅法为管外径x壁厚。

例如φ x ;6、DN为 Nominal diameter意思是公称直径;7、De 为 external diameter意思是外径;8、Dgdiametergong（汉语拼⾳“公”的声母）这下你就明⽩了，Dg是国产货，有中国特⾊的国产货，现在都不⽤了。

⼆、管径的表达⽅式1、⽔、煤⽓送管（或⾮）、管和塑料管等管材，注公称直径“ DN”（如 DN15、DN50）；在涉及壁厚的情况下也可以使⽤ De 来注；拿接管例，⽤DN、 De两种注⽅法如下： DN20De25 x De32 x 3mmDN32De40 x 4mmDN40De50 x 4mm 等等?? ;2、⽆管、接管（直或螺旋）、管、不管等管材，管径宜以外径x壁厚表⽰（如 De108x 4、De159 x 等）；⽆管或有⾊⾦属管道，注“外径x壁厚”。

各种常用管道管径的表示方法及对照表夏某人2018-03-2523:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径x壁厚的形式，例De25x3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25x3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径x壁厚”。

例如φ108x4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ、DN为Nominaldiameter意思是公称直径;7、De为externaldiameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径x壁厚表示（如De108x4、等）；对无缝钢管或有色金属管道，应标注“外径x壁厚”。

各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

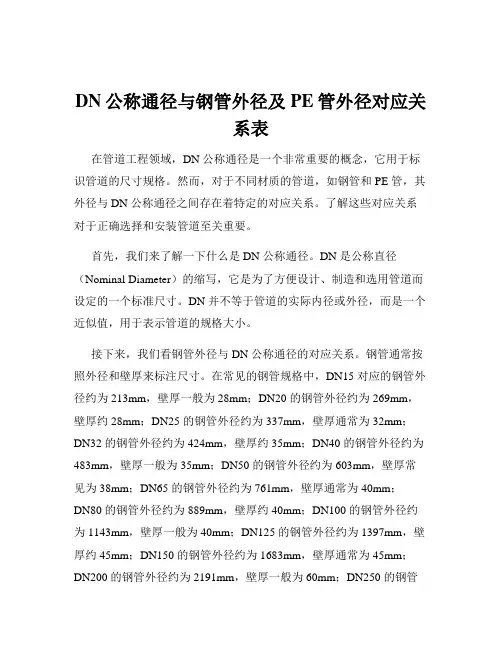

DN公称通径与钢管外径及PE管外径对应关系表在管道工程领域，DN 公称通径是一个非常重要的概念，它用于标识管道的尺寸规格。

然而，对于不同材质的管道，如钢管和 PE 管，其外径与 DN 公称通径之间存在着特定的对应关系。

了解这些对应关系对于正确选择和安装管道至关重要。

首先，我们来了解一下什么是 DN 公称通径。

DN 是公称直径（Nominal Diameter）的缩写，它是为了方便设计、制造和选用管道而设定的一个标准尺寸。

DN 并不等于管道的实际内径或外径，而是一个近似值，用于表示管道的规格大小。

接下来，我们看钢管外径与 DN 公称通径的对应关系。

钢管通常按照外径和壁厚来标注尺寸。

在常见的钢管规格中，DN15 对应的钢管外径约为 213mm，壁厚一般为 28mm；DN20 的钢管外径约为 269mm，壁厚约 28mm；DN25 的钢管外径约为 337mm，壁厚通常为 32mm；DN32 的钢管外径约为 424mm，壁厚约 35mm；DN40 的钢管外径约为483mm，壁厚一般为 35mm；DN50 的钢管外径约为 603mm，壁厚常见为 38mm；DN65 的钢管外径约为 761mm，壁厚通常为 40mm；DN80 的钢管外径约为 889mm，壁厚约 40mm；DN100 的钢管外径约为 1143mm，壁厚一般为 40mm；DN125 的钢管外径约为 1397mm，壁厚约 45mm；DN150 的钢管外径约为 1683mm，壁厚通常为 45mm；DN200 的钢管外径约为 2191mm，壁厚一般为 60mm；DN250 的钢管外径约为 2730mm，壁厚约 65mm；DN300 的钢管外径约为 3239mm，壁厚通常为 80mm；DN350 的钢管外径约为 3556mm，壁厚一般为80mm；DN400 的钢管外径约为 4064mm，壁厚约 80mm；DN450 的钢管外径约为 4570mm，壁厚通常为 80mm；DN500 的钢管外径约为5080mm，壁厚一般为 80mm。

钢管公称直径与内、外径的关系对照1. 总则1.0.1 本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

10.2 本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

1.0.3 本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2. 引用标准GB8163 输送液体用无缝钢管GB9948 石油裂化用无缝钢管GB6479 化肥设备用高压无缝钢管GB5130 高压锅炉用无缝钢管GB/T14976 流体输送用不锈钢无缝钢管GB/T3091 低压流体输送用镀锌焊接钢管GB/T3092 低压流体输送用焊接钢管GB/T14980 低压流体输送用大直径电焊钢管SY/T5037 普通流体输送管道用螺旋埋弧焊钢管SH3405 石油化工企业钢管尺寸系列GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912 普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654 压力容器用碳素钢和低合金钢厚钢板GB3531 低温压力容器用低合金厚钢板技术条件GB5681 压力容器用热轧钢带GB711 优质碳结构钢热轧厚钢板和宽钢带GB713 锅炉用碳素钢和低合金钢板GB3280 不锈钢冷轧钢板GB/T4237 不锈钢热轧钢板GB4238 耐热钢板执行本标准时，尚应符合上述相关标准的要求。

3. 一般规定3.0.1 中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代况。

全部执行该标准尚有一定困难。

本标准基本按照SH3405-96的规定，但作了若干修改，主要有；a）公称直径DN350～DN1000钢管的外径仍按我院现行规定编制，以便于与机械部法兰（JB/T81-94～JB/T86-94）配套连接。

b）考虑到在老厂改造设计中仍有可能选用小外径钢管，本标准补充列入了外径钢管系列，但不推荐选用。

c）本标准列出了中国石化总公司标准《石油化工企业钢管尺寸系列》（SH3405-96），当选用该系列时，DN≥350须选用与SH相配套的的法兰、管件、紧固件和垫片系列。

各种常用管道管径的表示方法及对照表夏某人2018—03—25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏,以备不时之需！一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径(DN）。

1、DN是指管道的公称直径，是外径与内径的平均值.DN的值=De的值﹣0。

5＊管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯（PVC)管等管材，应标注公称直径“DN"（如DN15、DN50);2、De主要是指管道外径，PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径,但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道,应标注“外径x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60。

5 x 3.8；6、DN为Nominal diameter意思是公称直径；7、De为external diameter意思是外径；8、Dgdiametergong(汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌)、铸铁管和塑料管等管材，应标注公称直径“DN"（如DN15、DN50)；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例,用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材,管径宜以外径x 壁厚表示（如De108 x 4、De159 x 4.5等);对无缝钢管或有色金属管道,应标注“外径x 壁厚”.例如φ108 x 4，φ可省略；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材,管径宜按产品标准的方法表示；通常塑料管是按照外径表示，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是DN,这里相差一个规格呢。

各种常用管道管径的表示方法及对照表标准化管理部编码-[99968T-6889628-J68568-1689N]各种常用管道管径的表示方法及对照表夏某人2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径 x壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径 x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。

For personal use only in study and research; not for commercial use各种常用管道管径的表示方法及对照表夏某人?2018-03-25 23:56:59小编现给大家分享一下工程中各种管道管径的表示及对照表，请大家转发、收藏，以备不时之需！?一、De、DN、D、d、Φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。

DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。

如φ25 x 3，表示外径25mm，壁厚为3mm的管材。

对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

例如φ108 x 4，φ可省略。

中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。

对这类钢管规格的表示方法为管外径x 壁厚。

例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径x 壁厚”。

钢管公称直径与钢管实际外径的对照表1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′DN251.2′DN321.5′DN402′DN502.5′DN653′DN804′DN1005′DN1256′DN1508′DN20010′DN25012′DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等。

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触工程管径对照表（常用）压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，管道外径与公称直径的关系一般来说，管子的直径可分为外径、内径、公称直径。

各种管材英制及国标公称直径与外径对照表
DN|英寸｜公称外径之间的关系见下表:
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系.公称通径用字母“DN"后面紧跟一个数字标志。

公称通径(nominal diameter)，又称平均外径(mean outside diameter）。

这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。

DN是公称通径,公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。

其公称直径不是外径,也不是内径，而是近似普通钢管内径的一个名义尺寸。

每一公称直径，对应一个外径,其内径数值随厚度不同而不同。

公称直径可用公制mm表示,也可用英制in表示。

管路附件也用公称直径表示，。
