液压集成块设计实例1. 引言液压集成块是液压系统中的重要组成部分,它能够集成多个液压元件,简化系统布局,提高系统的紧凑性和可靠性。
本文将以一个液压系统设计案例为例,探讨液压集成块的设计过程和要点。
2. 设计要求设计一个用于工程机械的液压系统,满足以下要求: 1. 最大工作压力为200 bar;2. 流量范围为60-120 L/min;3. 系统具有压力保持功能;4. 系统稳定性和可靠性高; 5. 尺寸紧凑,占用空间小; 6. 安装方式便捷。
3. 液压集成块设计3.1 系统布局设计根据设计要求,我们需要首先确定系统的布局。
考虑到尺寸紧凑和安装便捷的要求,我们选择水平布局。
水平布局可以使得系统的高度较低,方便安装和维护。
3.2 集成块材料选择液压集成块需要承受较高的工作压力,因此材料的选择非常重要。
一般情况下,我们选择高强度、耐腐蚀的铸铁或铝合金作为材料。
在本次设计中,我们选择采用铸铁材料,以确保系统的稳定性和可靠性。
3.3 液压元件选型根据系统的工作压力和流量要求,我们需要选用适合的液压元件。
常用的液压元件包括液压泵、液压阀、液压马达等。
在本次设计中,我们选择以下元件:1.液压泵:根据流量要求,我们选用流量为120 L/min的柱塞泵。
2.液压阀:为了实现压力保持功能,我们选择电磁溢流阀。
3.液压马达:根据工作负载要求,我们选用柱塞液压马达。
3.4 液压回路设计在液压集成块中,我们需要设计和配置合适的液压回路。
在本次设计中,我们按照以下步骤进行:1.设计液压回路的主要管道和连接方式。
2.根据系统的功能需求,设计液压回路的阀控和过滤装置。
3.确定液压回路的故障排除和维护方式。
4. 液压集成块制造和测试4.1 制造过程在液压集成块的制造过程中,我们需要按照以下步骤进行:1.制作液压集成块的模具和模具夹具。
2.选用合适的铸造工艺进行铸造。
3.对铸件进行表面处理和加工。
4.进行液压集成块的组装。
4.2 测试过程为了确保液压集成块的正常工作和安全性,我们需要进行以下测试:1.检测液压集成块的工作压力和流量是否满足设计要求。

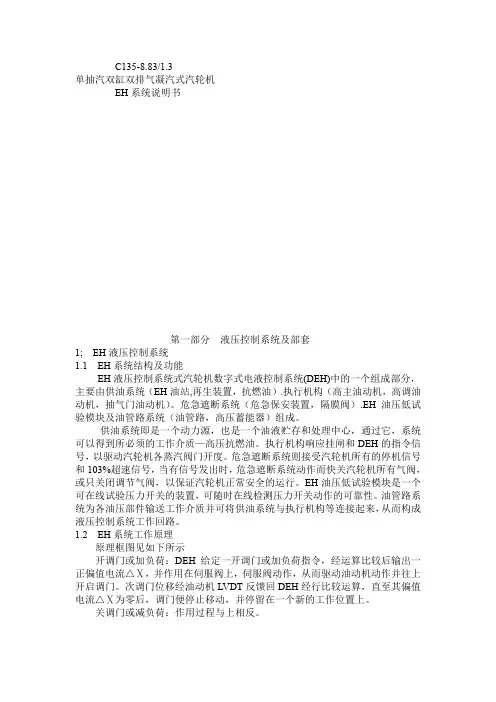

C135-8.83/1.3单抽汽双缸双排气凝汽式汽轮机EH系统说明书第一部分液压控制系统及部套1; EH液压控制系统1.1EH系统结构及功能EH液压控制系统式汽轮机数字式电液控制系统(DEH)中的一个组成部分,主要由供油系统(EH油站,再生装置,抗燃油).执行机构(高主油动机,高调油动机,抽气门油动机)。
危急遮断系统(危急保安装置,隔膜阀).EH油压低试验模块及油管路系统(油管路,高压蓄能器)组成。
供油系统即是一个动力源,也是一个油液贮存和处理中心,通过它,系统可以得到所必须的工作介质—高压抗燃油。
执行机构响应挂闸和DEH的指令信号,以驱动汽轮机各蒸汽阀门开度。
危急遮断系统则接受汽轮机所有的停机信号和103%超速信号,当有信号发出时,危急遮断系统动作而快关汽轮机所有气阀,或只关闭调节气阀,以保证汽轮机正常安全的运行。
EH油压低试验模块是一个可在线试验压力开关的装置,可随时在线检测压力开关动作的可靠性。
油管路系统为各油压部件输送工作介质并可将供油系统与执行机构等连接起来,从而构成液压控制系统工作回路。
1.2EH系统工作原理原理框图见如下所示开调门或加负荷:DEH给定一开调门或加负荷指令,经运算比较后输出一正偏值电流△Ⅹ,并作用在伺服阀上,伺服阀动作,从而驱动油动机动作并往上开启调门。
次调门位移经油动机LVDT反馈回DEH经行比较运算,直至其偏值电流△Ⅹ为零后,调门便停止移动,并停留在一个新的工作位置上。
关调门或减负荷:作用过程与上相反。
DEH + △Ⅹ2供油系统由EH油站、再生装置及抗燃油组成。
2.1EH油站EH油站为EH液压控制系统动力源,主要功能式向EH液压控制系统提供合格的动力源。
它主要向油站箱体、油站出口组件、油泵组、吸油滤器、磁性过滤器、温度及压力开关、滤油系统和冷却系统等组成。
2.1.1工作原理简图:2.1.2主要电器元件参数:主油泵电机(2台)30KW 380V AC 50HZ 三相滤油泵电机(1台)0.75KW 380V AC 50HZ 三相冷却油泵电机(1台)1.5KW 380V AC 50HZ 三相电加热器(1台)5KW 220V AC 50HZ 单相2.1.3EH油站工作原理油泵启动后(最大流量约为100L/min),经过吸油滤器,从油箱中吸入抗燃油。
目录第一章液压课程设计任务书 (1)1.1题目:钢包倾翻液压系统设计 (1)1.2原始数据及工作条件 (1)1.3 要求 (1)第二章钢包倾翻液压系统的总体设计方案 (2)2.1钢包倾翻车液压系统的设计要求 (2)2.2钢包倾翻车液压系统的总体设计方案 (2)2.3负载分析 (2)2.4绘制负载图和速度图 (4)2.5初选系统工作压力 (5)第三章计算液压缸的主要结构尺寸 (6)3.1确定液压缸的尺寸 (6)3.2缸径、杆径取标准后的有效工作面积 (6)3.3确定液压缸所需流量 (7)第四章制定基本方案和绘制液压系统图 (8)4.1.制定基本方案 (8)4.2液压源的选择 (9)4.3定液压系统图 (9)第五章液压元件的选择 (11)5.2电机的选择 (12)5.3液压阀的选择 (12)5.4管道尺寸的确定 (13)5.5蓄能器的选择 (15)5.6油箱容量的确定 (16)第六章液压系统性能验算 (18)6.1验算液压系统压力损失 (18)6.2油液温升验算 (19)6.3冷却器所需面积的计算 (20)第七章集成块设计 (21)7.1液压控制装置的集成方法 (21)7.2集成块设计的要求 (21)7.3液压系统集成块设计 (22)7.4集成块的校核 (22)第八章结论 (24)第九章参考文献 (25)第一章液压课程设计任务书1.1题目:钢包倾翻液压系统设计1.2原始数据及工作条件另:行程:1500mm。
工作介质:水乙二醇1.3 要求(1)按第5组数据进行设计(2)设计说明书1份(3)系统图1张油箱图1张第二章钢包倾翻液压系统的总体设计方案2.1钢包倾翻车液压系统的设计要求系统的倾翻的重量最大不超过300吨,最高压力不超过30MPa,上升和下降的最大速度不大于0.05米/秒,运行过程要求平稳,不能有振动,且基于钢包的安全性考虑,当出现紧急情况时(如停电、液压系统故障等)应能保证钢包中钢水的安全和系统的安全,在液压系统中有良好的保护措施。

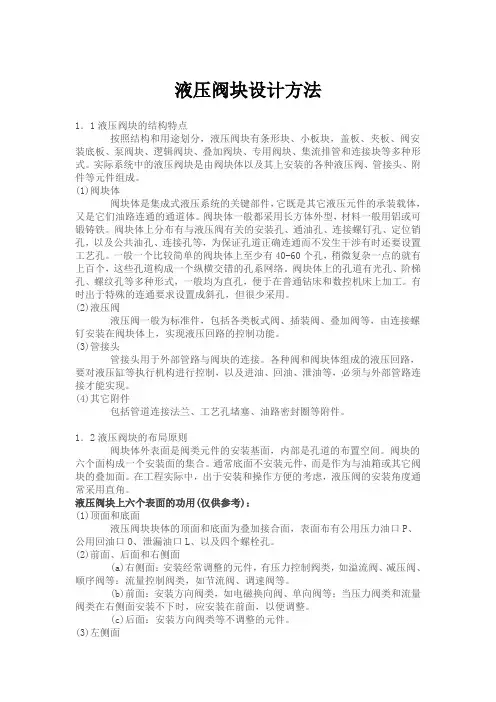

液压阀块设计方法1.1液压阀块的结构特点按照结构和用途划分,液压阀块有条形块、小板块,盖板、夹板、阀安装底板、泵阀块、逻辑阀块、叠加阀块、专用阀块、集流排管和连接块等多种形式。
实际系统中的液压阀块是由阀块体以及其上安装的各种液压阀、管接头、附件等元件组成。
(1)阀块体阀块体是集成式液压系统的关键部件,它既是其它液压元件的承装载体,又是它们油路连通的通道体。
阀块体一般都采用长方体外型,材料一般用铝或可锻铸铁。
阀块体上分布有与液压阀有关的安装孔、通油孔、连接螺钉孔、定位销孔,以及公共油孔、连接孔等,为保证孔道正确连通而不发生干涉有时还要设置工艺孔。
一般一个比较简单的阀块体上至少有40-60个孔,稍微复杂一点的就有上百个,这些孔道构成一个纵横交错的孔系网络。
阀块体上的孔道有光孔、阶梯孔、螺纹孔等多种形式,一般均为直孔,便于在普通钻床和数控机床上加工。
有时出于特殊的连通要求设置成斜孔,但很少采用。
(2)液压阀液压阀一般为标准件,包括各类板式阀、插装阀、叠加阀等,由连接螺钉安装在阀块体上,实现液压回路的控制功能。
(3)管接头管接头用于外部管路与阀块的连接。
各种阀和阀块体组成的液压回路,要对液压缸等执行机构进行控制,以及进油、回油、泄油等,必须与外部管路连接才能实现。
(4)其它附件包括管道连接法兰、工艺孔堵塞、油路密封圈等附件。
1.2液压阀块的布局原则阀块体外表面是阀类元件的安装基面,内部是孔道的布置空间。
阀块的六个面构成一个安装面的集合。
通常底面不安装元件,而是作为与油箱或其它阀块的叠加面。
在工程实际中,出于安装和操作方便的考虑,液压阀的安装角度通常采用直角。
液压阀块上六个表面的功用(仅供参考):(1)顶面和底面液压阀块块体的顶面和底面为叠加接合面,表面布有公用压力油口P、公用回油口O、泄漏油口L、以及四个螺栓孔。
(2)前面、后面和右侧面(a)右侧面:安装经常调整的元件,有压力控制阀类,如溢流阀、减压阀、顺序阀等:流量控制阀类,如节流阀、调速阀等。

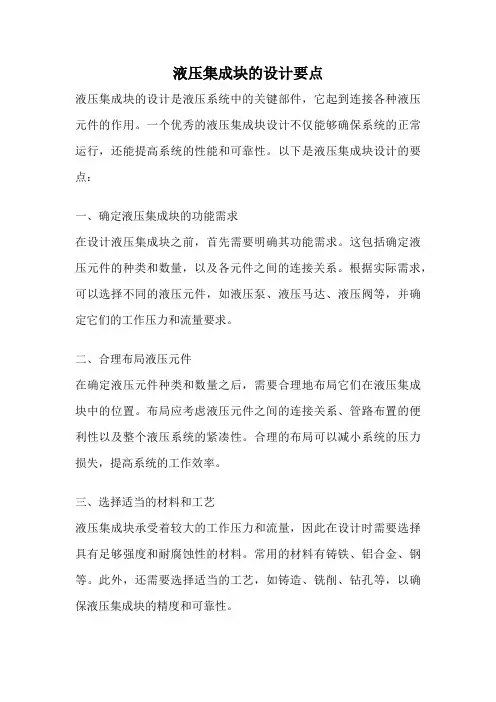

液压集成块的设计要点液压集成块的设计是液压系统中的关键部件,它起到连接各种液压元件的作用。
一个优秀的液压集成块设计不仅能够确保系统的正常运行,还能提高系统的性能和可靠性。
以下是液压集成块设计的要点:一、确定液压集成块的功能需求在设计液压集成块之前,首先需要明确其功能需求。
这包括确定液压元件的种类和数量,以及各元件之间的连接关系。
根据实际需求,可以选择不同的液压元件,如液压泵、液压马达、液压阀等,并确定它们的工作压力和流量要求。
二、合理布局液压元件在确定液压元件种类和数量之后,需要合理地布局它们在液压集成块中的位置。
布局应考虑液压元件之间的连接关系、管路布置的便利性以及整个液压系统的紧凑性。
合理的布局可以减小系统的压力损失,提高系统的工作效率。
三、选择适当的材料和工艺液压集成块承受着较大的工作压力和流量,因此在设计时需要选择具有足够强度和耐腐蚀性的材料。
常用的材料有铸铁、铝合金、钢等。
此外,还需要选择适当的工艺,如铸造、铣削、钻孔等,以确保液压集成块的精度和可靠性。
四、合理设计液压管路液压集成块中液压管路的设计也非常重要。
合理的液压管路设计可以降低压力损失、减小泄漏风险,并提高系统的响应速度。
在设计液压管路时,需要考虑管道的直径、长度、弯头的数量和角度等因素,并保证管路的紧凑性和可维护性。
五、考虑系统的安全性在液压集成块的设计中,安全性是一个非常重要的考虑因素。
设计时需要考虑到系统的压力、温度和流量等参数,并选择合适的安全阀、溢流阀等液压元件,以保证系统在超载或故障情况下能够安全停机或自动保护。
六、进行性能测试和优化设计完成后,需要对液压集成块进行性能测试和优化。
通过实际测试,可以验证设计的准确性和可靠性,并对系统的性能进行优化和改进。
性能测试包括静态试验和动态试验,如泄漏试验、压力试验、流量试验等。
总结:液压集成块的设计是液压系统设计中的重要环节。
通过合理布局液压元件、选择适当的材料和工艺、合理设计液压管路、考虑系统的安全性,并进行性能测试和优化,可以设计出性能优良、可靠稳定的液压集成块。

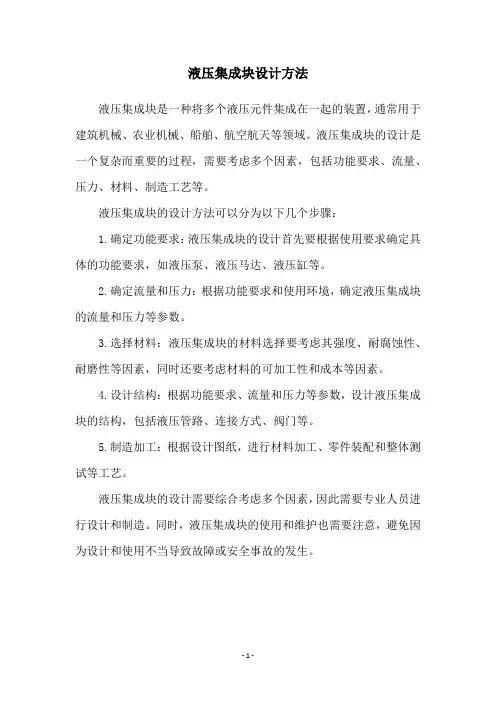

液压集成块设计方法
液压集成块是一种将多个液压元件集成在一起的装置,通常用于建筑机械、农业机械、船舶、航空航天等领域。
液压集成块的设计是一个复杂而重要的过程,需要考虑多个因素,包括功能要求、流量、压力、材料、制造工艺等。
液压集成块的设计方法可以分为以下几个步骤:
1.确定功能要求:液压集成块的设计首先要根据使用要求确定具体的功能要求,如液压泵、液压马达、液压缸等。
2.确定流量和压力:根据功能要求和使用环境,确定液压集成块的流量和压力等参数。
3.选择材料:液压集成块的材料选择要考虑其强度、耐腐蚀性、耐磨性等因素,同时还要考虑材料的可加工性和成本等因素。
4.设计结构:根据功能要求、流量和压力等参数,设计液压集成块的结构,包括液压管路、连接方式、阀门等。
5.制造加工:根据设计图纸,进行材料加工、零件装配和整体测试等工艺。
液压集成块的设计需要综合考虑多个因素,因此需要专业人员进行设计和制造。
同时,液压集成块的使用和维护也需要注意,避免因为设计和使用不当导致故障或安全事故的发生。
- 1 -。

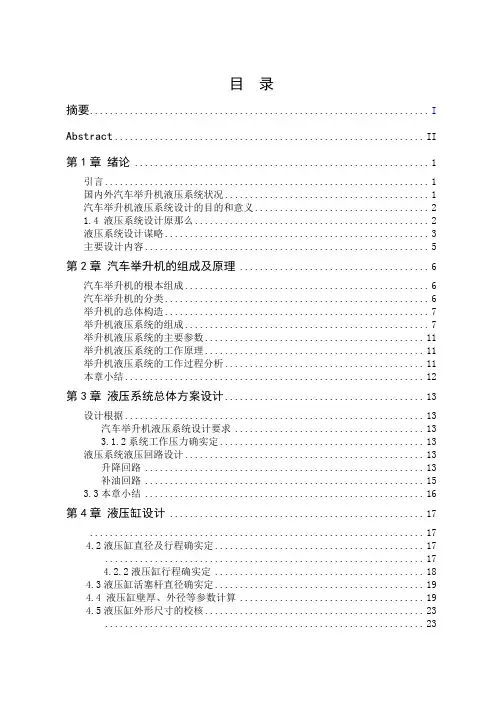

目录摘要 (I)Abstract (II)第1章绪论 (1)引言 (1)国内外汽车举升机液压系统状况 (1)汽车举升机液压系统设计的目的和意义 (2)1.4 液压系统设计原那么 (2)液压系统设计谋略 (3)主要设计内容 (5)第2章汽车举升机的组成及原理 (6)汽车举升机的根本组成 (6)汽车举升机的分类 (6)举升机的总体构造 (7)举升机液压系统的组成 (7)举升机液压系统的主要参数 (11)举升机液压系统的工作原理 (11)举升机液压系统的工作过程分析 (11)本章小结 (12)第3章液压系统总体方案设计 (13)设计根据 (13)汽车举升机液压系统设计要求 (13)3.1.2系统工作压力确实定 (13)液压系统液压回路设计 (13)升降回路 (13)补油回路 (15)3.3本章小结 (16)第4章液压缸设计 (17) (17)4.2液压缸直径及行程确实定 (17) (17)4.2.2液压缸行程确实定 (18)4.3液压缸活塞杆直径确实定 (19)4.4 液压缸壁厚、外径等参数计算 (19)4.5液压缸外形尺寸的校核 (23) (23) (23)4.6本章小结 (25)第5章液压缸主要零件构造、材料及技术要求 (26)5.1缸体 (26)5.2活塞 (26)5.3活塞杆 (27)5.4活塞杆的导向、密封和防尘 (28)5.5液压缸的排气装置 (29)5.6液压缸安装联接局部的型式及尺寸 (29)5.7本章小结 (29)第6章液压泵设计 (30)6.1液压泵的工作原理 (30)6.2液压泵的形式 (30)6.3液压泵主要参数及型号 (30)6.4液压泵主要参数确实定 (31)6.4.1液压泵工作压力的计算 (31)6. (31)6. (32)6. (32)6.8本章小结 (33)第7章油箱的设计及液压辅助元件的选择 (34)7.1油箱容量及油箱散热面积确实定 (34)7. (34)7. (34)7.2油箱的构造要点 (34)7.3液压阀介绍 (35)7.4液压阀选择原那么 (36) (37) (38)7.7本章小结 (39)结论 (40)参考文献 (41)致谢 (43)附录 (44)第1章绪论汽车举升机在汽车维修行业是最重要、最根本的工具之一,是将汽车从一个高度提升至另一高度进展维修的设备,具有至关重要和不可替代的作用。

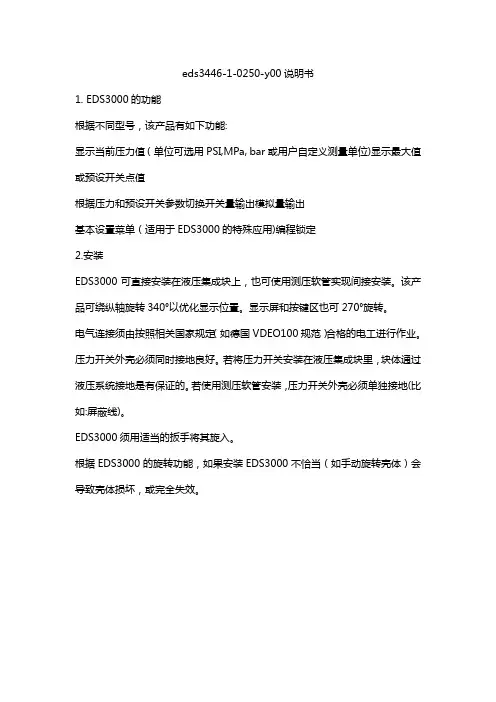

eds3446-1-0250-y00说明书
1. EDS3000的功能
根据不同型号,该产品有如下功能:
显示当前压力值(单位可选用PSI,MPa, bar或用户自定义测量单位)显示最大值或预设开关点值
根据压力和预设开关参数切换开关量输出模拟量输出
基本设置菜单(适用于EDS3000的特殊应用)编程锁定
2.安装
EDS3000可直接安装在液压集成块上,也可使用测压软管实现间接安装。
该产品可绕纵轴旋转340°以优化显示位置。
显示屏和按键区也可270°旋转。
电气连接须由按照相关国家规定(如德国VDEO100规范)合格的电工进行作业。
压力开关外壳必须同时接地良好。
若将压力开关安装在液压集成块里,块体通过液压系统接地是有保证的。
若使用测压软管安装,压力开关外壳必须单独接地(比如:屏蔽线)。
EDS3000须用适当的扳手将其旋入。
根据EDS3000的旋转功能,如果安装EDS3000不恰当(如手动旋转壳体)会导致壳体损坏,或完全失效。

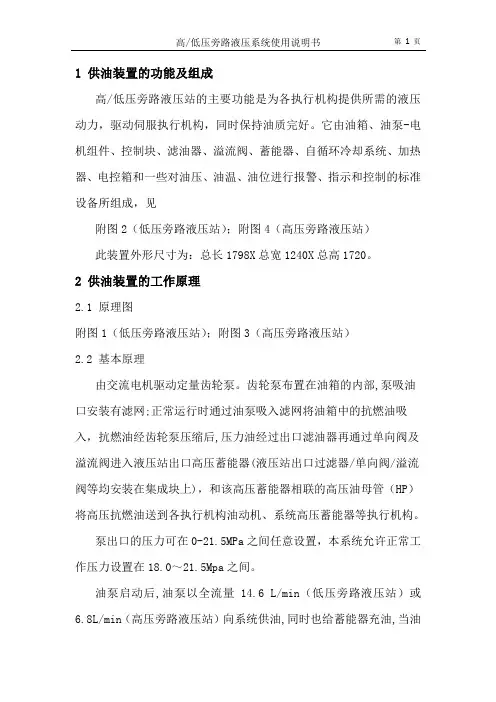

1 供油装置的功能及组成高/低压旁路液压站的主要功能是为各执行机构提供所需的液压动力,驱动伺服执行机构,同时保持油质完好。
它由油箱、油泵-电机组件、控制块、滤油器、溢流阀、蓄能器、自循环冷却系统、加热器、电控箱和一些对油压、油温、油位进行报警、指示和控制的标准设备所组成,见附图2(低压旁路液压站);附图4(高压旁路液压站)此装置外形尺寸为:总长1798X总宽1240X总高1720。
2 供油装置的工作原理2.1 原理图附图1(低压旁路液压站);附图3(高压旁路液压站)2.2 基本原理由交流电机驱动定量齿轮泵。
齿轮泵布置在油箱的内部,泵吸油口安装有滤网;正常运行时通过油泵吸入滤网将油箱中的抗燃油吸入,抗燃油经齿轮泵压缩后,压力油经过出口滤油器再通过单向阀及溢流阀进入液压站出口高压蓄能器(液压站出口过滤器/单向阀/溢流阀等均安装在集成块上),和该高压蓄能器相联的高压油母管(HP)将高压抗燃油送到各执行机构油动机、系统高压蓄能器等执行机构。
泵出口的压力可在0-21.5MPa之间任意设置,本系统允许正常工作压力设置在18.0~21.5Mpa之间。
油泵启动后,油泵以全流量14.6 L/min(低压旁路液压站)或6.8L/min(高压旁路液压站)向系统供油,同时也给蓄能器充油,当油压达到系统设定的高压21.5Mpa时,电控箱控制系统停止油泵,当油压达到系统设定的低压18MPa时,电控箱控制系统启动油泵,向系统供油。
高压和低压设定值可以在电控箱中调整。
当系统瞬间用油量很大时蓄能器将参与供油。
供油装置有两路独立的泵组,它既可以在汽轮机启动时同时工作,使流量加倍,又可以在正常时独立工作,互为备用。
当汽轮机启动时需要较大流量,或由于某种原因系统压力偏低,通过电器的联锁,供油装置能自动启动备用油泵,以满足系统对流量的需要。
供油装置设有溢流阀作为系统的安全阀,当系统压力由于某种原因高于设定值时,溢流阀动作,使系统不致于承受过高的油压冲击。

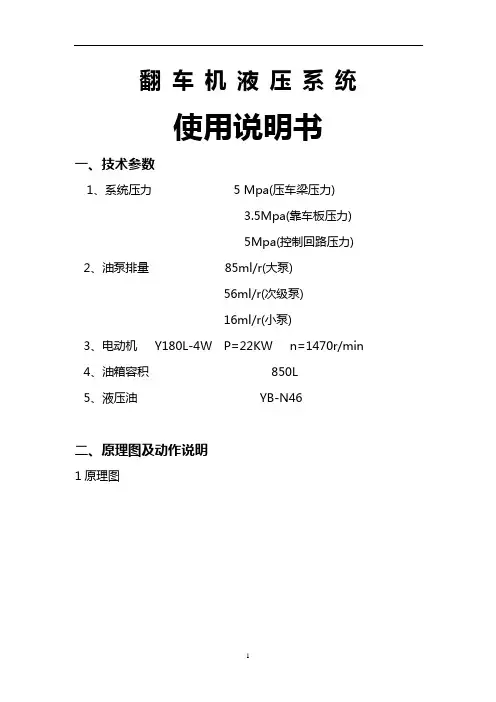

翻车机液压系统使用说明书一、技术参数1、系统压力 5 Mpa(压车梁压力)3.5Mpa(靠车板压力)5Mpa(控制回路压力) 2、油泵排量85ml/r(大泵)56ml/r(次级泵)16ml/r(小泵)3、电动机Y180L-4W P=22KW n=1470r/min4、油箱容积850L5、液压油YB-N46二、原理图及动作说明1原理图1、动作顺序说明1)启动电动机,空转几分钟后,待达到系统内循环平衡。
