高频变压器设计基础知识

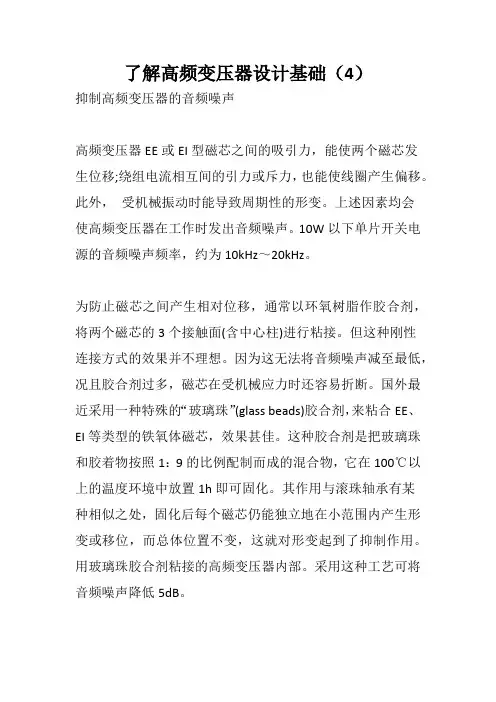

了解高频变压器设计基础（4）抑制高频变压器的音频噪声高频变压器EE或EI型磁芯之间的吸引力，能使两个磁芯发生位移;绕组电流相互间的引力或斥力，也能使线圈产生偏移。

此外，受机械振动时能导致周期性的形变。

上述因素均会使高频变压器在工作时发出音频噪声。

10W以下单片开关电源的音频噪声频率，约为10kHz～20kHz。

为防止磁芯之间产生相对位移，通常以环氧树脂作胶合剂，将两个磁芯的3个接触面(含中心柱)进行粘接。

但这种刚性连接方式的效果并不理想。

因为这无法将音频噪声减至最低，况且胶合剂过多，磁芯在受机械应力时还容易折断。

国外最近采用一种特殊的“玻璃珠”(glass beads)胶合剂，来粘合EE、EI等类型的铁氧体磁芯，效果甚佳。

这种胶合剂是把玻璃珠和胶着物按照1：9的比例配制而成的混合物，它在100℃以上的温度环境中放置1h即可固化。

其作用与滚珠轴承有某种相似之处，固化后每个磁芯仍能独立地在小范围内产生形变或移位，而总体位置不变，这就对形变起到了抑制作用。

用玻璃珠胶合剂粘接的高频变压器内部。

采用这种工艺可将音频噪声降低5dB。

高频变压器的屏蔽为防止高频变压器的泄漏磁场对相邻电路造成干扰，可把一铜片环绕在变压器外部，该屏蔽带相当于短路环，能对泄漏磁场起到抑制作用，屏蔽带应与地接通。

基本知识将两个线圈靠近放在一起，当一个线圈线中的电流变化时，穿过另一线圈的磁通会发生相应的变化，从而使该线圈中出现感应电势，这就是互感现象。

变压器就是根据互感原理制成的。

按工作频率分，有高频变压器、中频变压器、低频变压器、脉冲变压器。

如收音机的磁性天线，它是高频;在收音机的中频放大级，用的是中频的，俗称“中周”;低频的种类较多，有电源变压器、输入变压器等;电视机的行输出变压器，也称“高压包”，它是一种脉冲变压器。

变压比、额定功率、温升、效率、空载电流、绝缘电阻均为其主要技术参数。

在电路中电压变换、电流变换、传递功率、阻抗匹配、或阻抗变换等用途。

高频变压器设计解读高频变压器是现在电子变压器行业关注的热点，想来很多工程师对高频变压器的设计方法应该都挺感兴趣的，今天和大家分享高频变压器设计方法的详解，希望对大家有用。

高频变压器的设计包括：线圈参数的设计，磁芯材料的选择，磁芯结构的选择，磁芯参数的设计，组装结构的选择等内容。

下面对高频变压器线圈参数的计算与选择、磁芯材料的选择、磁芯结构的选择、磁芯参数的设计和组装结构的选择进行详细介绍。

高频变压器线圈参数的计算与选择高频变压器的线圈参数包括：匝数、导线截面(直径)、导线形式、绕组排列和绝缘安排。

原绕组匝数根据外加激磁电压或者原绕组激磁电感(储存能量)来决定，匝数不能过多也不能过少。

如果匝数过多，会增加漏感和绕线工时;如果匝数过少，在外加激磁电压比较高时，有可能使匝间电压降和层间电压降增大，而必须加强绝缘[5]。

副绕组匝数由输出电压决定。

导线截面(直径)决定于绕组的电流密度。

还要注意的是导线截面(直径)的大小还与漏感有关。

高频变压器的绕组排列形式有：①如果原绕组电压高，副绕组电压低，可以采用副绕组靠近磁芯，接着绕反馈绕组，原绕组在最外层的绕组排列形式，这样有利于原绕组对磁芯的绝缘安排②如果要增加原和副绕组之间耦合，可以采用一半原绕组靠近磁芯，接着绕反馈绕组和副绕组，最外层再绕一半原绕组的绕组排列形式，这样有利于减少漏感。

另外，当原绕组为高压绕组时，匝数不能太少，否则，匝间或者层间电压相差大，会引起局部短路。

对于绝缘安排，首先要注意使用的电磁线和绝缘件的绝缘材料等级要与磁芯和绕组允许的工作温度相匹配。

等级低，满足不了耐热要求，等级过高，会增加不必要的材料成本。

其次，对在圆柱形磁路上绕线的线圈，最好采用线圈骨架，既可以保证绝缘，又可以简化绕线工艺。

另外，线圈最外层和最里层，高压和低压绕组之间都要加强绝缘。

如果一般绝缘只垫一层绝缘薄膜，加强绝缘应垫2～3层绝缘薄膜。

高频变压器磁芯材料的选择高频变压器磁芯一般使用软磁材料。

15、为什么变压器不能过负荷运行？过负荷运行是指变压器运行时超过了铭牌上规定的电流值。

过负荷分为正常过负荷和事故过负荷两种，前者是指在正常供电情况下，用户用电量增加而引起的，它往往使变压器温度升高，促使变压器绝缘老化，降低使用寿命，所以不允许变压器过负荷运行。

特殊情况下变压器短时间内的过负荷运行，也不能超过额定负荷的30%(冬季)，在夏季不得超过15%。

对后者，事故过负荷与允许过的时间要求见下表。

事故过负荷允许时间16、变压器在运行中应该做哪几种测试？为了保证调压器能够正常运行，应经常进行下列几项测试；(1)温度测试。

变压器运行状态是不是正常，温度的高低是很重要的。

规程规定上层油温不得超过850C(即温升550C)。

一般变压器都装有专用温度测定装置。

(2)负荷测定。

为了提高变压器的利用率，减少电能的损失，在变压器运行中，必须测定变压器真正能承担的供电能力。

测定工作通常在每一季节用电蜂屯蚁聚时期进行，用钳形电流表直接测定。

电流值应为变压器额定电流的70～80%，超过时说明过负荷，应立即调整。

(3)电压测定。

规程要求电压变动范围应在额定电压±5%以内。

如果超过这一范围，应采用分接头进行调整，使电压达到规定范围。

一般用电压表分别测量次级线圈端电压和未端用户的端电压。

(4)绝缘电阻测定。

为了使变压器始终处于正常运行状态，必须进行绝缘电阻的测定，以防绝缘老化和发生事故。

测定时应设法使变压器停止运行，利用摇表测定变压器绝缘电阻值，要求所测电阻不低于以前所测值的70%，选用摇表时，低压线圈可采用500伏电压等级的。

17、什么是变压器的极性？在实用中有何作用？变压器极性是用来标志在同一时刻初级绕组的线圈端头与次级绕组的线圈端头彼此电位的相对关系。

因为电动势的大小与方向随时变化，所以在某一时刻，初、次级两线圈必定会出现同时为高电位的两个端头，和同时为低电位的两个端头，这种同时刻为高的对应端叫变压器的同极性端。

高频变压器制作脉冲变压器也可称作开关变压器，或简单地称作高频变压器。

在传统的高频变压器设计中，由于磁芯材料的限制，其工作频率较低，一般在20kHz左右。

随着电源技术的不断发展，电源系统的小型化、高频化和大功率化已成为一个永恒的研究方向和发展趋势。

因此，研究使用频率更高的电源变压器是降低电源系统体积、提高电源输出功率比的关键因素。

随着应用技术领域的不断扩展，开关电源的应用愈来愈广泛，但制作开关电源的主要技术和耗费主要精力就是制作开关变压器的部件。

开关变压器与普通变压器的区别大致有以下几点：(1)电源电压不是正弦波，而是交流方波，初级绕组中电流都是非正弦波。

(2)变压器的工作频率比较高，通常都在几十赫兹，甚至高达几十万赫兹。

在确定铁芯材料及损耗时必须考虑能满足高频工作的需要及铁芯中有高次谐波的影响。

(3)绕组线路比较复杂，多半都有中心抽头。

这不仅增大了初级绕组的尺寸，增大了变压器的体积和重量，而且使绕组在铁芯窗口中的分布关系发生变化。

图1 开关电源原理图本文介绍了一款如图1所示的DC—DC变换器，输入电压为直流24V，输出电压分别为5V及12V的多路直流输出。

要求各路输出电流都在lA以上，核心器件是美国Unitrode公司生产的一种高性能单端输出式电流控制型脉宽调制器芯片UC3842，最高工作频率可达200k Hz。

根据锌锰铁氧体合金的优异电磁性能，通过具体示例介绍工作频率为100kHz的高频开关电源变压器的设计及注意事项。

2变压器磁芯的选择与工作点的确定2．1 磁芯材料的选择从变压器的性能指标要求可知，传统的薄带硅钢已很难满足变压器在频率、使用环境方面的设计要求。

磁芯的材料只有从坡莫合金、铁氧体材料、钴基非晶态合金和超微晶合金几种材料中来考虑。

坡莫合金、钴基非晶态价格高，约为铁氧体材料的数倍，而饱和磁感应强度B s也不是很高，且加工工艺复杂。

考虑到我们所要求的电源输出功率并不高，大约为30W，因此，综合几种材料的性能比较，我们还是选择了饱和磁感应强度B s较高，温度稳定性好，价格低廉，加工方便的性价比较低的锌锰铁氧体材料，并选以此材料作为框架的EI2 8来绕制本例中的脉冲变压器。

高频变压器设计单端反激式开关电源中，高频变压器的设计是设计的核心。

高频变压器的磁芯一般用锰锌铁氧体，EE 型和EI 型，近年来，我国引进仿制了汤姆逊和TDK 公司技术开发出PC30,PC40高磁导率，高密度几个品种。

一、 计算公式单端反激式开关电源是以电感储能方式工作，反激式公式推导： 首先要计算出整流后的输入电压的最大值和最小值，如交流输入电压AC V （160~242V ），窄限范围；AC V （85~265V ），宽限范围。

整流后直流电压DC V =1.4*AC V （224~338V ）窄限范围；DC V =1.4AC V （119~371V ），宽限范围。

整流后直流纹波电压和整流桥压降一般取20V ，和滤波电容有关。

（1）初级峰值电流p I集电极电压上升率p in p cI V L t = (c t 电流从0上升到集电极电流峰值作用时间)取max1c ft D =min max**p p in L I f V D =公式中，min in V ： 是最低直流输入电压，V ； p L ：变压器初级电感量，H ；f ：开关频率，Hz ；输出功率等于存储在每个周期内的能量乘以工作频率。

21***2out p p P L I f =经进一步简化，就可以得到变压器初级电流峰值为min max2**outp c in P I I V D ==(2)初级电感量p L因为电感量*V S H I =(max D S f= ；1V*1S1mH=1A ) min max p L *in p V D I f=（3）关于最小占空比min D 和最大占空比max D最小占空比和最大占空比的设计可根据输入电压变化范围和负载情况合理决定，在输入电压比较高的情况下，如400VDC ，max D 可选0.25以下；在输入电压比较低的情况下，如110VDC , max D 可选0.45以下；max minin in V K V =；maxmin max max (1)*D D D K D =-+（4）磁芯的选择磁芯输出功率和磁芯截面积的经验关系式为(0.1~e A ≈对于磁芯EI16~EI40,系数一般按0.1~0.15计算。

高频变压器培训教材一、变压器基础知识1.变压器的定义：变压器是一种利用电磁感应原理将交流电压、电流转换成另一数值电压、电流的电气设备。

2.变压器的组成：包括铁芯、绕组、绝缘材料等部分。

二、电磁感应原理1.法拉第电磁感应定律：当一个导线在磁场中做切割磁感线运动时，会在导线中产生感应电动势。

2.变压器的工作原理：基于电磁感应原理，通过改变铁芯中的磁通量，在绕组中产生感应电动势和电流。

三、变压器设计原理1.变压器的设计目标：实现电压、电流、阻抗的转换，满足特定应用需求。

2.变压器的设计参数：包括输入输出电压、电流，阻抗匹配，效率等。

四、绕组设计及制作方法1.绕组材料选择：根据工作频率、电流大小等因素选择合适的导线材料。

2.绕组结构：单层绕组、多层绕组、纠结绕组等。

3.绕组制作工艺：包括绕线、绝缘处理、引出线制作等步骤。

五、磁芯选择及设计原则1.磁芯材料：根据工作频率、磁通密度等因素选择合适的磁芯材料。

2.磁芯结构：包括E型、I型、罐型等结构。

3.磁芯设计原则：保证磁通量最大化，减小损耗，提高效率。

六、绝缘处理与安全操作规程1.绝缘材料选择：选择合适的绝缘材料，保证变压器正常工作且安全可靠。

2.绝缘处理方法：浸渍绝缘漆、绕包绝缘材料等。

3.安全操作规程：包括操作流程、注意事项、异常情况处理等。

七、性能测试与评估方法1.性能测试项目：包括电压比测试、电流比测试、绝缘电阻测试等。

2.评估方法：通过对比实验数据与设计目标，评估变压器的性能指标。

八、常见故障及维护方法1.常见故障：包括绕组短路、磁芯松动、绝缘损坏等。

2.维护方法：定期检查、清洁、紧固各部件，及时更换损坏的部件。

九、应用案例及设计实例1.应用案例：列举高频变压器在不同领域的应用案例，如通信、电力电子等。

2.设计实例：提供高频变压器设计实例，包括参数设定、结构选择等详细信息。

8、效率η； 9、温升∝。

二、计算步骤：1、计算视在功率PT ；视在功率PT 因工作电路不同而别，如下图：7、选用磁芯型式；高频变压器的设计方法之一一、设计条件： 1、工作电路； 2、原边电压Vp ； 3、输出电压Vo； 4、输出电流Io ； 5、开关工作频率fs ； 6、工作磁通密度Bw ； AP=Aw · Ae视在功率与线路结构关系线路（b ） PT=Po （ + 1 ）线路（a ） PT=Po （1+ ）线路（b） PT=Po （ +√ ）AP 值是磁芯窗口面积Aw 与磁芯有效截面积Ae 的乘积，即各种磁芯的AP 示意图如下：1η1η1η2EI 叠片铁芯GC 型铁芯环形铁芯R( b )R( a )AP=（）Ae Aw Le Wt Ml 其中：V01=KvAP 0.75 Wt=KwAP 0.75As=KsAP 0.5根据选取的磁芯，查出（计算）出如下参数：Le ——磁芯有效磁路长度（cm ）； Wt ——磁芯重量（KG ）； Ml ——绕组平均匝长（cm ）。

式中：AP ——为Aw 和Ae 两面积乘积（cm 4）； PT ——变压器视在功率（w ）； Bw ——工作磁通密度（T ）； Fs ——开关工作频率（Hz ）； Ko ——窗口使用系数，一般取0.4；Kf ——波形系数，方波Kf =4.0，正弦波Kf =4.44； Kj ——电流密度比例系数； X ——与磁芯有关常数。

J= KjAP X带绕铁芯罐形铁芯KoKf FsBwKjPT ×10411 + XNp=（匝）Ip=(A)（A/cm 2）（cm ）（cm 2）（Ω）（W ）3、计算原边绕组匝数Np ：平均匝长计算如下图：4、计算原边电流I p ：5、计算电流密度J ：J=Kj （Aw · Ae ）X6、计算原边绕组裸线直径dP 和截面积Axp ：Ppcu = I p 2Rp 8、计算副边绕组匝数：dP=1.13※式中，在有中心抽头电路时，Ip 需乘0.707的修正因素，根据计算的dP 值选取初级导线，并查出带漆皮的线径、截面积和每cm 电阻（Ω/cm ）值。

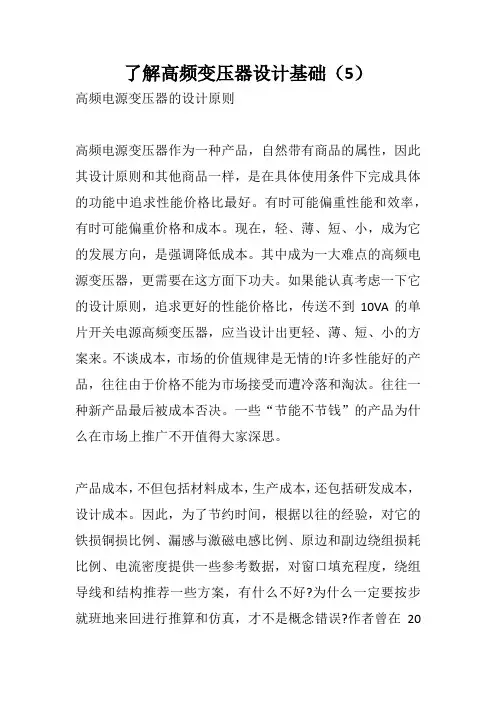

了解高频变压器设计基础（5）高频电源变压器的设计原则高频电源变压器作为一种产品，自然带有商品的属性，因此其设计原则和其他商品一样，是在具体使用条件下完成具体的功能中追求性能价格比最好。

有时可能偏重性能和效率，有时可能偏重价格和成本。

现在，轻、薄、短、小，成为它的发展方向，是强调降低成本。

其中成为一大难点的高频电源变压器，更需要在这方面下功夫。

如果能认真考虑一下它的设计原则，追求更好的性能价格比，传送不到10VA的单片开关电源高频变压器，应当设计出更轻、薄、短、小的方案来。

不谈成本，市场的价值规律是无情的!许多性能好的产品，往往由于价格不能为市场接受而遭冷落和淘汰。

往往一种新产品最后被成本否决。

一些“节能不节钱”的产品为什么在市场上推广不开值得大家深思。

产品成本，不但包括材料成本，生产成本，还包括研发成本，设计成本。

因此，为了节约时间，根据以往的经验，对它的铁损铜损比例、漏感与激磁电感比例、原边和副边绕组损耗比例、电流密度提供一些参考数据，对窗口填充程度，绕组导线和结构推荐一些方案，有什么不好?为什么一定要按步就班地来回进行推算和仿真，才不是概念错误?作者曾在20世纪80年代中开发高频磁放大器式开关电源，以温升最低为条件，对高频电源变压器进行过优化设计。

由于热阻难以确定，结果与试制样品相差甚远，不得不再次修正。

现在有些公司的磁芯产品说明书中，为了缩短用户设计的时间，有的列出简化的设计公式，有的用表列出磁芯在某种工作频率下的传送功率。

这种既为用户着想，又推广公司产品的双赢行为，是完全符合市场规律的行为，绝不是什么需要辨析的错误概念。

问题是提供的参考数据，推荐的方案是否是经验的总结?有没有普遍性?包括“辨析”一文中提出的一些说法，都需要经过实践检验，才能站得住脚。

总之，千万记住：它是一种产品(即商品)，设计原则是在具体的使用条件下完成具体的功能中追求性能价格比最好。

检验设计的唯一标准是设计出的产品能否经受住市场的考验什么是干式变压器?什么是湿式变压器?船舶采用哪种?【答】：干式变压器是使用空气作为冷却介质的;湿式变压器是使用变压器油作为冷却介质的。

关于大功率高频变压器的设计设计高频变压器首先应该从磁芯开始。

开关电源变压器磁芯多是在低磁场下使用的软磁材料，它有较高磁导率，低的矫顽力，高的电阻率。

磁导率高，在一定线圈匝数时，通过不大的激磁电流就能承受较高的外加电压，因此，在输出一定功率要求下，可减轻磁芯体积。

磁芯矫顽力低，磁滞面积小，则铁耗也少。

高的电阻率，则涡流小，铁耗小。

新晨阳电容电感铁氧体材料是复合氧化物烧结体，电阻率很高，适合高频下使用，但Bs值比较小，常使用在开关电源中。

高频变压器的设计通常采用两种方法[3]：第一种是先求出磁芯窗口面积AW 与磁芯有效截面积Ae的乘积AP（AP=AW×Ae，称磁芯面积乘积），根据AP值，查表找出所需磁性材料之编号；第二种是先求出几何参数，查表找出磁芯编号，再进行设计。

注意：1）设计中，在最大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。

2）在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。

同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。

对同一变压器同时减少分布电容和漏感是困难的，应根据不同的工作要求，保证合适的电容和电感。

单片开关电源高频变压器的设计要点高频变压器是单片开关电源的核心部件，鉴于这种高频变压器在设计上有其特殊性，为此专门阐述降低其损耗及抑制音频噪声的方法，可供高频变压器设计人员参考。

单片开关电源集成电路具有高集成度、高性价比、最简外围电路、最佳性能指标等优点，能构成高效率无工频变压器的隔离式开关电源。

在1994～2001年，国际上陆续推出了TOtch、TOtch-Ⅱ、TOtch-FX、TOtch-GX、Tintch、Tintch-Ⅱ等多种系列的单片开关电源产品，现已成为开发中、小功率开关电源、精密开关电源及开关电源模块的优选集成电路。

高频变压器是开关电源中进行能量储存与传输的重要部件，新晨阳电容电感单片开关电源中高频变压器性能的优劣，不仅对电源效率有较大的影响，而且直接关系到电源的其它技术指标和电磁兼容性（EMC）。

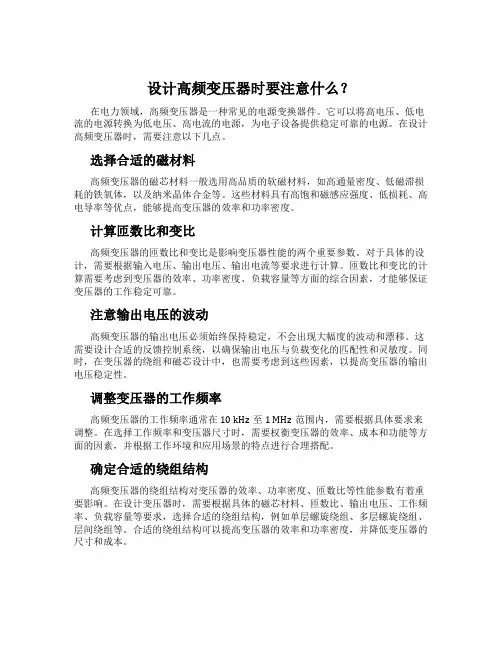

设计高频变压器时要注意什么？在电力领域，高频变压器是一种常见的电源变换器件。

它可以将高电压、低电流的电源转换为低电压、高电流的电源，为电子设备提供稳定可靠的电源。

在设计高频变压器时，需要注意以下几点。

选择合适的磁材料高频变压器的磁芯材料一般选用高品质的软磁材料，如高通量密度、低磁滞损耗的铁氧体，以及纳米晶体合金等。

这些材料具有高饱和磁感应强度、低损耗、高电导率等优点，能够提高变压器的效率和功率密度。

计算匝数比和变比高频变压器的匝数比和变比是影响变压器性能的两个重要参数。

对于具体的设计，需要根据输入电压、输出电压、输出电流等要求进行计算。

匝数比和变比的计算需要考虑到变压器的效率、功率密度、负载容量等方面的综合因素，才能够保证变压器的工作稳定可靠。

注意输出电压的波动高频变压器的输出电压必须始终保持稳定，不会出现大幅度的波动和漂移。

这需要设计合适的反馈控制系统，以确保输出电压与负载变化的匹配性和灵敏度。

同时，在变压器的绕组和磁芯设计中，也需要考虑到这些因素，以提高变压器的输出电压稳定性。

调整变压器的工作频率高频变压器的工作频率通常在10 kHz至1 MHz范围内，需要根据具体要求来调整。

在选择工作频率和变压器尺寸时，需要权衡变压器的效率、成本和功能等方面的因素，并根据工作环境和应用场景的特点进行合理搭配。

确定合适的绕组结构高频变压器的绕组结构对变压器的效率、功率密度、匝数比等性能参数有着重要影响。

在设计变压器时，需要根据具体的磁芯材料、匝数比、输出电压、工作频率、负载容量等要求，选择合适的绕组结构，例如单层螺旋绕组、多层螺旋绕组、层间绕组等。

合适的绕组结构可以提高变压器的效率和功率密度，并降低变压器的尺寸和成本。

总结高频变压器的设计需要充分考虑到磁芯材料、匝数比、变比、输出电压稳定性、工作频率、绕组结构等多种因素。

在设计过程中，需要进行综合考虑，权衡各项参数的优缺点，并尽可能优化设计方案，以提高变压器的效率、功率密度、稳定性和可靠性。

如何设计高频变压器随着现代电子技术的不断发展和应用，高频变压器在电子设备中扮演着重要的角色。

它是一种将交流电能从一种电压转换为另一种电压的装置。

本文将介绍如何设计高频变压器，包括选材、线圈设计等方面。

1. 选材在设计高频变压器时，选材是十分重要的一环。

首先，需要选择合适的铁芯材料。

铁芯材料的选择应考虑其磁导率、饱和磁感应强度和磁滞损耗等因素。

常见的铁芯材料有硅钢片、铁氧体等。

硅钢片具有低磁滞和低损耗的特点，适用于高频变压器。

其次，选用合适的绝缘材料，以确保电流不会产生泄露。

2. 线圈设计线圈是高频变压器中十分重要且复杂的组成部分。

在线圈设计时，需要考虑以下几个方面。

2.1 匝数计算高频变压器的输出电压与输入电压之间的比值取决于线圈匝数的比值。

因此，首先需要计算出所需的匝数比例。

匝数的选择也要考虑线圈的尺寸和结构。

2.2 线径选择线径的选择对线圈的电流承载能力和电阻有着重要影响。

通常情况下，高频变压器要求线圈电阻较小，因此选择较细的线径有利于减小电阻。

2.3 绝缘设计由于高频变压器在工作时会产生较高的电压，因此对线圈的绝缘设计尤为重要。

合适的绝缘材料和合理的绝缘结构可以确保线圈工作安全可靠。

3. 磁路设计磁路设计是高频变压器设计过程中的关键环节。

合理的磁路设计可以提高能量传输效率和减少能量损耗。

3.1 磁路长度磁路长度的选择对变压器磁感应强度和损耗有着重要影响。

通常情况下，较短的磁路长度有利于提高磁通密度和减小损耗。

3.2 磁路饱和磁路的饱和状态会导致能量损耗和变压器效率的降低。

因此，在设计过程中应合理选择铁芯的截面积和材料以避免饱和。

4. 温度控制高频变压器在工作过程中会产生一定的热量，因此需要进行有效的温度控制。

合适的散热设计和温度监测可以确保变压器的稳定工作。

综上所述，设计高频变压器需要考虑各种因素，包括选材、线圈设计、磁路设计和温度控制等。

只有综合考虑这些因素，并根据具体应用需求加以调整，才能得到高性能和高效率的高频变压器。

单端反激式开关电源高频变压器设计
设计单端反激式开关电源高频变压器需要考虑以下几个方面：
1.功率需求：根据要供电设备的功率需求确定变压器的功率等级。

功
率等级的选择可以根据所需的输出电压和电流来确定。

2.材料选择：变压器的高频特性对材料的选择提出了更高的要求。

一
般来说，变压器的磁芯可以选择铁氧体材料，而线圈通常采用绝缘导线或
绝缘线圈。

3.匝数计算：根据所需的变比和功率计算变压器的匝数。

变压器的变
比决定了输入电压与输出电压之间的关系。

4.磁芯设计：根据功率需求和工作频率选择合适的磁芯。

对于高性能
的单端反激式开关电源变压器，常用的磁芯材料是高磁导率的铁氧体。

磁
芯的选择应该考虑到磁芯的饱和磁通密度和磁滞损耗。

5.线圈设计：线圈的设计需要考虑到功率损耗和电流密度。

线圈的匝
数和截面积应该经过适当的计算，以确保所需的功率传输和高频特性。

6.耦合系数：在单端反激式开关电源高频变压器设计中，耦合系数是
一个非常重要的参数。

耦合系数的选择影响变压器传递功率的能力和工作
效率。

7.绝缘层设计：绝缘层是为了保护线圈和磁芯，防止绝缘电流的泄漏。

绝缘层的设计需要考虑到工作频率、工作温度和绝缘强度。

8.浪涌保护：在设计变压器时，还需要考虑到浪涌保护的问题。

使用
合适的浪涌抑制器可以有效地保护变压器免受浪涌电流的破坏。

以上是单端反激式开关电源高频变压器设计的一些关键方面。

在实际设计中，还需要进行详细的计算和仿真，以确保设计符合要求并能够实现高效率和高性能的电源变压器。

高频变压器设计
设计高频变压器需要考虑以下几个方面：
1. 选择合适的磁性材料：高频变压器需要使用高效的磁性材料，如铁氧体材料或软磁合金材料。

这些材料能够有效地吸收和传导高频电磁场。

2. 选择合适的线圈和绕组设计：高频变压器的线圈和绕组需要采用低电阻、低损耗的材料，并且绕组需要紧密结合，以减小电流的涡流损耗。

3. 根据设计要求确定变压器的参数：根据设计要求，确定变压器的输入电压、输出电压、功率等参数，以及变压器的工作频率，从而确定变压器的结构和尺寸。

4. 进行磁路设计：根据变压器的磁路特性，设计合适的磁路结构，包括铁芯的形状和尺寸，以及绕组的位置和布局。

5. 进行磁路和电路的仿真和优化：使用电磁仿真软件，对变压器的磁路和电路进行仿真和优化，以改善变压器的性能。

6. 进行变压器的制造和组装：根据设计要求，制造和组装变压器，包括绕线、绝缘、封装等步骤。

同时，对制造过程进行严格的控制和测试，以保证变压器的质量和性能。

7. 进行变压器的测试和调试：对制造好的变压器进行测试和调试，包括输出电压和功率的测试，以及变压器的效率和稳定性等性能的评估。

总之，设计高频变压器需要综合考虑磁性材料、线圈和绕组、磁路结构、电路仿真和优化等多个因素，以满足设计要求并提高变压器的性能。

高频变压器设计引言高频变压器是在高频电路中广泛使用的一种电子元件，它能够将电能从一个电路传递到另一个电路，同时改变电压的大小。

高频变压器在电力转换、通信设备、医疗设备等领域具有重要的应用价值。

本文将介绍高频变压器的基本概念、工作原理和设计要点。

基本概念变压器的定义变压器是一种互感器，它是由两个或多个线圈（即初级线圈和次级线圈）共享同一个磁场而构成。

通过改变初级线圈与次级线圈的匝数比，可以实现输入电压和输出电压之间的变换。

高频变压器的特点高频变压器与低频变压器相比，具有以下特点： 1. 工作频率高：高频变压器的工作频率通常在几十kHz至上百MHz之间，远高于50Hz的低频变压器。

2. 体积小：由于高频变压器的工作频率高，变压器的尺寸可以大大缩小，适用于紧凑型电子设备的应用。

3. 能量损耗大：由于高频变压器的工作频率高，导致变压器在传递电能过程中会发生更多的损耗，需要合理设计以降低能量损失。

4. 绝缘要求高：高频变压器中由于电磁感应作用，会产生高峰值的电压，对变压器的绝缘要求较高。

工作原理高频变压器的工作原理与低频变压器类似，都是基于电磁感应原理。

当交流电流通过初级线圈时，会在铁芯内产生一个交变磁场。

这个交变磁场通过铁芯传递到次级线圈中，从而诱导出次级线圈中的交流电流。

设计要点1. 确定变压器的需求在设计高频变压器之前，首先需要确定变压器的输入电压、输出电压和功率等需求。

根据这些需求来选择合适的铁芯材料和线圈匝数比。

2. 选择合适的铁芯材料铁芯材料在高频变压器设计中起着至关重要的作用。

常见的铁芯材料有铁氧体、磁性不良合金等。

选择合适的铁芯材料可以降低能量损耗，提高变压器的效率。

3. 计算线圈匝数比线圈匝数比的确定对于高频变压器的设计也是非常重要的。

通过合理的线圈匝数比，可以实现输入电压和输出电压之间的变换。

4. 考虑绝缘问题由于高频变压器中存在较高峰值的电压，对于绝缘性能的要求也较高。

合理的绝缘设计可以确保变压器的安全性和稳定性。

AP法设计高频变压器高频变压器是一种用于电能传递和变换的重要电力元件。

它可以将交流电能从一个电路转移到另一个电路，同时改变电压和电流的比例。

高频变压器在电子设备和电力系统中广泛应用，具有体积小、效率高和响应时间快等优点。

本文将以AP法（Air-Gap Power Transformer）为例，详细介绍高频变压器的设计。

一、高频变压器的结构和工作原理高频变压器的基本结构由两个或多个绕组、铁芯和外部绝缘层组成。

其中铁芯通过提供磁耦合效应来支撑变压器的工作，绕组则对电流进行传输和调节。

高频变压器按照铁芯结构可以分为显性铁芯和暗性铁芯。

常见的显性铁芯包括EI型铁芯、环形铁芯和矩形铁芯等，暗性铁芯则采用微波磁芯或铁氟龙材料。

高频变压器的工作原理可以总结为两个方面:基频交流信号的传输和变压，以及高频信号的耦合和变换。

二、高频变压器设计的基本步骤1.确定设计要求：根据实际应用需求，确定变压器的输入电压、输出电压、功率和工作频率等参数。

2.计算绕组参数：根据输入输出参数计算绕组元件的电压、电流和匝数。

根据电流和匝数计算线圈长度和截面积，并进行冷却和散热分析。

3.计算铁芯参数：根据绕组参数和工作频率计算铁芯的磁导率、磁链密度和截面积等参数，确定铁芯的材料和尺寸。

4.优化设计：根据计算结果对各个参数进行优化，以提高变压器的效率和响应速度。

5.确定绝缘和外壳形式：根据设计需求选择合适的绝缘材料和外壳形式，确保变压器的电气安全性和机械强度。

三、高频变压器设计中的关键技术1.绕组设计：合理的绕组设计可以减少电流损耗和漏磁现象，提高变压器的效率。

设计时可以采用多层绕组、薄绝缘线和高填充因子。

2.铁芯设计：合适的铁芯材料和结构可以提供足够的磁导率和饱和磁场，从而减小磁耦合误差和磁滞损耗。

3.冷却设计：高频变压器由于工作在高频范围内，容易产生大量的热量。

合理的冷却设计可以增加变压器的功率容量和寿命。

4.电磁屏蔽设计：在高频环境中，电磁干扰是一个非常重要的问题。
