默纳克7000图纸资料,必须看

  • 格式：pdf
  • 大小：210.73 KB
  • 文档页数：6

默纳克7000一体机调试参数功能码名称设定范围单位出厂设定现使用值备注F0-00控制方式0：开环矢量1：闭环矢量111F0-01命令源选择0：操作面板控制1：距离控制111F0-03电梯最大运行速度0.1~F0-04m/s 1.600电梯运行速度F0-04电梯额定速度0.1~4.000m/s m/s 1.600电机额定速度F0-05方向选择0：方向不变1：方向取反0电梯运行方向相反时修改F0-07载波频率 2.0~16.0kHz88F1-00输入密码才能修改F1组其他参数F1-00安全密码0~655350出厂密码1000 F1-01额定功率 1.1~132.0KW铭牌电机功率F1-02额定电压0~600V V380铭牌电机电压F1-03额定电流0.00~655.00A25铭牌电机电流F1-04额定频率0.00~99.00Hz Hz50铭牌电机频率F1-05额定转速0~3000rpm rpm1460铭牌电机转速F1-06~F1-10自学习得出F1-11调谐选择1为进入自学习F1-25电机类型0：异步电机1：同步电机11F2-00低速比例增益1~1004040小功率电机调小F2-01低速积分增益0.01~10.000.60.6F2-02切换频率0.00~F2-05HZ 2.0 2.0F2-03高速比例增益1~1003545小功率电机调小F2-04高速积分增益0.01~10.00s0.800.8F2-06电流环KP160~3006060运行抖动加大F2-07电流环Ki110~1003030运行抖动加大F2-08转矩上限0~200%150180重载不能启动加大到200F2-11无称重启动0：无效1：有效00设1时F2-12，F2-13有效F2-12零伺服速度Kp1~10035启动倒溜设定F2-13零伺服速度Ki0.01~10.000.8F2-19力矩减速时间0~500ms350350二次抱闸加大F2-20电流滤波系数0.00~40.000.00改动可改善运行中垂直抖动F3-02加速度0.300~1.300m/s²m/s²0.60.6F3-03加速开始段0.800~3.000s s 2.500 2.500功能码名称设定范围单位出厂设定现使用值备注F3-04加速结束段0.800~3.000s s 2.500 2.500F3-05减速度0.300~1.300m/s²m/s²0.60.6F3-06减速开始段0.800~3.000s s 2.500 2.500F3-07减速结束段0.800~3.000s s 2.500 2.500F3-11检修速度0.08~0.630m/s m/s0.250.15F3-12低速自救速度0.08~F3-11m/s0.10.1UPS速度F3-14救援功能选择0~6553532UPS功能选择F3-18启动零速保持时间0.000~1.000s s0.20.2启动倒溜时调整F3-19抱闸打开延时0.000~1.500s s0.60.6F3-20停车零速保持时间0.000~1.000s s0.30.3停车时调整F3-21抱闸闭合延时0.000~1.500s s0.20.2F4-00平层调整0~60mm3030F4-03电梯当前位置低位0~6553510脉冲数上行：增加下行：减小F5-00称重通道选择0无效，1开关量2模拟量21F5-01X1功能选择上强迫换速11161160无效F5-02X2功能选择上强迫换速21181180无效F5-03X3功能选择多功能输入000F5-04X4功能选择下强迫换速1117117F5-05X5功能选择下强迫换速21191190无效F5-06X6功能选择多功能输入000F5-07X7功能选择上平层信号001001F5-08X8功能选择下平层信号002002F5-09X9功能选择门区信号003F5-10X10功能选择检修信号108108F5-11X11功能选择上行信号009009F5-12X12功能选择下行信号010010F5-13X13功能选择运行接触器反馈106106F5-14X14功能选择封星接触器反馈030030F5-15X15功能选择抱闸输出反馈107107F5-16X16功能选择门锁回路000005F5-17X17功能选择安全回路000004F5-18X18功能选择救援运行信号127127ups常闭输入F5-19X19功能选择提前开门反馈0220有提前开门时设F5-20X20功能选择紧急电动信号0108F5-21X21功能选择左抱闸开关反馈131131F5-22X22功能选择右抱闸开关反馈131131F5-23X23功能选择电机过热132功能码名称设定范围单位出厂设定现使用值备注F5-24X24功能选择多功能输入0140无效超载常开F5-25X25功能选择上限位112112F5-26X25功能选择下限位113113F5-27X27功能选择消防信号011011F5-34Y3功能选择抱闸强激输出1616多功能输出F5-36Y5功能选择消防到基站反馈04消防反馈F5-37Y6功能选择救援自动切换013有ups 时F5-38Y7功能选择多功能输出F5-39Y8功能选择多功能输出F5-40Y9功能选择多功能输出F6-00电梯总楼层F6-01~569根据楼层设F6-02泊梯基站1~F6-0011F6-03消防基站1~F6-0011F6-04锁梯基站1~F6-0011F7-00内召登记0~F6-000设定后一直有效直到设为0或断电结束F7-01上召登记0~F6-000F7-02下召登记0~F6-000F7-04外召使能0：外召有效1：禁止外召00调试使用F7-05开门使能0：允许开门1：禁止开门00调试使用F7-06超载使能0：禁止超载1：允许超载0调试使用F7-07限位使能0：限位有限1：限位无效0调试使用F7-26调试功能选择0：无操作1：井道自学习0井道自学习用F8-01预转矩选择0：无效1：使用预转矩01启动倒溜设F8-02预转矩偏移0.0~100.0％50.0％50%F8-03驱动侧增益0.00~2.000.600.6F8-04制动侧增益0.00~2.000.600.6F8-09电梯额定载重300~9999kg 1000额定载重F8-21到站钟提前0~10s1.0 1.0到站钟提前时间F8-24指令2开始地址0~560F9-00空闲返基站时间0-240min 10F9-01节能控制时间0~240min 2F9-02打滑判断时间0~45s 4545单层距高设0FA-00FA 组安全密码0~6553501000FA-15程序控制选择Bit0:超短层非标Bit5:井道自学习45s 检测取消Bit6平层调整功能启动bit6后在Fr 中可每层分开调平层功能码名称设定范围单位出厂设定现使用值备注Fb-00门机数量1~211双门设2Fb-02门1服务层10~65535(设定1~16层))6553565535前门设置Fb-03门1服务层20~65535(设定17~31层))6553565535前门设置Fb-06门2服务层10~65535(设定1~16层))6553563556后门设置Fb-07门2服务层20~65535(设定17~31层))65535后门设置Fb-15外召开门保持时间1~30s55Fb-16内召开门保持时间1~30S33E0~E9,FC组为故障信息（代码前两位为楼层，后两位为故障代码）FC-01第20次故障代码0~61990故障信息FC-46第11次故障代码0~61990故障信息E0-00第1次故障代码0~61990最近一次Fd-00并联数量1~311并联设Fd-01并联编号1~311FE-01~FE-56为1~56楼层显示设置FE-01楼层1显示00~09：显示0~910显示A19011901FE-02楼层2显示11显示B18显示-19021902FE-03楼层3显示19无显示26显示F19031903FE-04楼层4显示大于40无显示19041904FH-00输入密码才能修改FH组其他参数FH-00FH组安全密码0~655350出厂密码1000FH-01编码器选择0：sin/cos编码器4：ABZ编码器01387编码器设0异步设4FH-02编码器脉冲0~10000PPR20482048FH-04PG原点角度0.0~359.9度0相位角自学习得出FL-00轿顶板输入类型选择0~5113200常闭1常开FP-01参数更新0：无1：恢复出厂参数2：清除记忆信息3：恢复逻辑板参数4：恢复所有参数1‘00FP-02用户设定检查0：无效1：有效（查看与默认值不同参数）100FF-01主板功率选择更换主板时确认FF-02保护温度确认错报过热保护时确认一、主机自学习主机自学习前清除故障代码㈠、异步主机自学习前确认电机参数(F1-25=0，F1-01、F1-02、F1-03、F1-04、F1-05)和编码器参数（FH-01、FH-02)，F0-01=0控制方式选为面板控制，F1-11=1，面板显示TUNE，按下运行接触器使变频器输出端到电机回路导通，按下面板RUN键，开始自学习，面板TUNE灯灭自学习结束，将F0-01=1恢复距离控制。

㈡、同步主机自学习前确认电机参数(F1-25=1、F1-01、F1-02、F1-03、F1-04、F1-05)和编码器参数（FH-01、FH-02）※带载自学习步骤：F0-01=1，F1-11=1，确认F2-11=0(无称重启动功能无效)，按下检修上/下行按钮，开始自学习，检修运行一段距离后面板TUNE灯灭学习结束，多次学习检查自学习结果原点角度FH-04误差在5度以内，接线方式FH-06不变。

注意：带负载自学习结束后，系统禁止检修运行8秒时间用于储存参数※空载自学习步骤：F0-01=0，F1-11，F2-11=0按下运行接触器使变频器输出端到电机回路导通并手动开抱闸使曳引轮能自由转动，按下面板RUN键，开始自学习，面板TUNE灯灭/不显示TUNE时学习结束。

将F0-01=1恢复距离控制。

检修试运行，观察电流是否正常；若运行方向相反通过F0-05参数修改。

同步主机自学习（报E51/E35故障不影响自学习，自学习前先清除故障，显示故障时按下STOP清除故障)，自学习时，报E20故障或启动抖动很大可能抱闸没打开或到电机U V W反了，把V W换下再做自学习。

若以上方法都学不成功，把主板上J7，J8，J12，J13拔掉再学。

二、井道自学习1、刚送电报E35故障不影响检修运行，做井道自学习前要把故障清除（按stop复位故障）；电梯开到底层限位，换速开关动作正常，机房检修状态，通过主板上小键盘UP/SET进入F-7改为1，按下SET（或参数F7-26=1）系统自动以检修速度运行到顶层以F3-08减速度减速停车，完成井道自学习；2、自学习不成功系统提示E35故障，如果出现E45故障为强迫换速信号不对或换速距离不够。

合集下载

ARD停电应急救援装置（默纳克）

ARD停电应急救援装置（默纳克）

ARD停电应急救援装置（默纳克）
ARD术语定义
自动操作救援装置（automatic rescuer device ），当电梯供电电网发生故障时，电梯应急救援装置自动启动，在满足电梯安全运行（安全门锁导通）的条件下，当电梯轿厢处于非开锁区域时能有效控制速度将轿厢移动到邻近开锁区域，打开该层门和轿门；当电梯轿厢处于开锁区域时能自动打开所处层门和轿门；安全放出乘客。

ARD救援流程
由于应急救援装置提供的电源非工频电源，而是通过电池组逆变提供，部分ARD装置提供单相380VAC或220VAC，那么控制柜内的相序继电器不动作，电梯运行的必备条件安全门锁导致不满足，故ARD必须输出一个短接相序信号，保证安全门锁导通。

ARD救援运行时由于是缺相运行，若系统走正常运行曲线可能导致欠电压E09或者欠速E16故障子码3二次保护无法救援运行，故ARD救援装置需要提供给系统一个应急救援信号，系统收到此信号后，在非门区时，走ARD救援运行曲线，根据设定的救援方式运行到平层开门放人。

下面主要介绍默纳克的ARD停电救援装置ARD-C
默纳克ARD型号：
规格参数
尺寸参数
ARD内部线路
ARD-C接线图
应急救援装置接线（380V）
别墅梯220V接线图
相关参数
MCTC-ARD-C指示灯说明MCTC-ARD-C电源状态说明MCTC-ARD-C故障指示说明MCTC-ARD-C故障对策。

默纳克控制柜3000new直梯原理图

默纳克控制柜3000new直梯原理图

页码图纸名称A 封面B 明细表C 修订记录表P01P02P03P04P05图号MU11001VA 序号1234明细表5678版本910D 器件代号表E 工艺标准MU11001VA 接口板插件布置图 A B C D E F ABCDEF111213141516171819P05A P06P06A P08P09P11P12P13P14接口板接线图1接口板接线图2接口板出柜插件表及控制柜端子图 ARD 应急应急平层装置(380V)回路图检修回路图轿顶控制回路图对讲，警铃，应急灯1无机房照明回路图并联回路图 轿顶箱插件表MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA MU11001VA 页码版本图纸名称图号序号20212223MU11001VA MU11001VA MU11001VA MU11001VA P15P16P17P18无机房限速器电动操作回路图有机房照明回路图无机房380V 电源供电回路及抱闸回路图同步机UCMP 原理图24MU11001VA P2025MU11001VA P2126MU11001VA P2227P2328MU11001VA P2429MU11001VA P2530MU11001VA 线缆接线总装图3132MU11001VA MU11001VA MU11001VA P07有机房220V 电源供电回路及抱闸回路图无机房220V 电源供电回路及抱闸回路图P10ARD 应急应急平层装置(220V)回路图A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A AP2735MU11001VA 36机房布线图轿厢布线图底坑布线图MU11001VA MU11001VAA A异步机UCMP 原理图有机房控制回路图 无机房控制回路图有机房380V 电源供电回路及抱闸回路图MU11001VA井道布线图MU11001VA P2634轿顶布线图MU11001VA A P28P19同步机单开门安全回路图 异步机与双门安全回路图33对讲，警铃，应急灯2P17A MU11001VA A修订记录表图 号版 本修 订 人修订内容及原因MU11001VA 页 码0新归档修订日期2017-04-18AB C D E F ABCDEFMU11001VAA新归档2017-05-05代号位置含 义1BFS HTW 缓冲器开关1 DM CAR 门机马达LSU HTW 上限位开关TCIU CAR 轿顶检修上行按钮2BFS HTW 缓冲器开关2 DOB1CAR 门1开门指令TES CAR 轿顶急停按钮DOB2CAR 门2开门指令LWO CAR 超载开关TOCL CAR 轿顶检修照明灯ALB CAR 警铃按钮DS HTW 层门锁电气联动开关LWX CAR 满载开关TUR1 CAR 轿顶插座AC220V ATS CAR 司机/自动转换开关DZD CAR 下平层感应器MCB CTR 主控制板TRF CTR 控制变压器BM CTR 抱闸线圈 DZU CAR 上平层感应器MES CTR 急停按钮ECB CAR 警铃MES-2 MR ECL CAR 轿厢应急照明EDP1CAR 门1光幕EDP2CAR门2光幕NSB CAR 司机直达开关BYCTR 抱闸接触器OLT1 HTW 门1开门到位EIS CTR紧急电动运行继电器OLT2 HTW 门2开门到位F CAR 轿内风扇OS HTW 限速器电气开关PES1 HTW 底坑检修箱急停按钮CCB CAR 指令分配板QF CTR 空气开关PES2 HTW 底坑开关盒急停按钮 CAR NULL 轿厢CES CAR 轿内急停开关PFR CTR 相序继电器CTR NULL 控制柜CIS CTR PG MR编码器(曳引机)MR NULL 主机CLI CAR 轿内照明PLI HTW 底坑照明灯HTWNULL 井道PLSHTW 底坑照明开关CLIS CAR 轿内照明开关FIRS2CAR 消防员开关(操纵箱) PUR HTW 底坑插座FLSD HTW 下极限开关CLT1CAR 门1关门到位FLSU HTW 上极限开关RCS MR 夹绳器电气开关CLT2CAR 门2关门到位FS CAR 轿内风扇开关CHM CAR 语音报站器GS CAR 轿门锁开关CTB CAR 轿顶控制板GTS HTW 限速器张紧轮断绳开关DBR CTR 制动电阻HCB HTW 楼层显示板DCB1CAR 门1关门指令DCB2CAR 门2关门指令ISS CAR 独立运行开关SOS CTR 安全钳动作电气开关DDB CTR 紧急电动运行下行按钮SW CTR 运行接触器DDCB CAR 关门延时按钮LIH HTW 井道照明TA CTR 大端子LIHS HTW 井道照明开关TB CTR 小端子DLS1 HTW 下一级强迫减速TCI CAR 轿顶检修旋钮DLS2HTW 下二级强迫减速LPT CAR 到站钟TCIB CAR 轿顶检修公用按钮DLS3 HTW 下三级强迫减速LSD HTW 下限位开关TCID CAR 轿顶检修下行按钮RS CTR 强制检修继电器UDB CTR 紧急电动运行上行按钮ULS1 HTW 上一级强迫减速ULS2HTW 上二级强迫减速S1 CTR 检修回路端子SS1CTR 轿顶安全回路端子SS2 CTR 井道安全回路端子盘车手轮急停按钮MES-1 CTR 高台急停按钮紧急电动运行开关FX CTR 封星接触器FU CTR 熔断器ABC DEFABC D E F ULS3HTW 上三级强迫减速代号位置含 义代号位置含 义代号位置含 义TLS CAR 轿顶照明开关CZ CTR 控制柜插座 CTRL CTR 控制柜照明灯RRD HTW 限速器远程释放线圈RRB CTR 限速器远程释放按钮RTB CTR 限速器远程动作按钮RTD HTW 限速器远程动作线圈SD HTW 防过流二极管VDR HTW 压敏电阻SWP CTR 开关电源MDBU CTR 制动单元QFB CTR 漏电保护开关MTS MR马达过热时保护SGS CAR 辅门锁开关UCMPCTR轿厢意外移动保护装置NICE3000new电气原理图工艺标准：1.电源等级命名规则：380V动力电源在主空气开关前级的三相五线命名为R、S、T、N、PE。

东芝CV611电气原理图（附：文末下载）

东芝CV611电气原理图（附：文末下载）

东芝CV611电气原理图（附：文末下载）目录1（下图）目录 2系统构成（见下图）主驱动（下图）电源回路（下图）220V回路（下图）默纳克3000主板报25号故障请联系厂家默纳克3000new小键盘新功能---平衡系数操作NICE3000 位置识别方法独家揭秘（下篇）：东芝CV-180 电梯写数据步骤机密分享！NICE 3000+ 密码保护详细说明默纳克3000NEW系统 Fr菜单操作---平层调整默纳克3000系列主板小键盘功能之---测试功能默纳克3000NEW系统主板小键盘功能之---协议查看默纳克3000NEW系统主板小键盘功能之---开关门NICE9000 四象限电梯一体化控制器小键盘介绍电机调谐及自学习操作NICE9000V 荣耀系列家用梯一体化调试说明NICE7000 电梯一体化调试说明视频讲解---再谈默纳克36、37、38号故障默纳克、新时达自动运行楼层的参数设置NICE1000NEW UCMP 及门旁路试验操作NICE3000+ UCMP及门旁路功能一图通之---NICE3000new系统一体化电梯控制器标准接线示意全图一图通之---最新推送NICE3000new系列一体化控制器主板接口操作说明详解NICE3000new 系列控制柜说明手册视频讲解---NICE3000new过电压及NICE900门机控制器调试默纳克一体机图纸（沈阳恒城）手绘默纳克3000NEW功能参数bit位设定默纳克3000NEW监测状态菜单默纳克3000new系统50、51号故障最强推出：默纳克3000new快捷调试默纳克3000+系统更新调试的曲折过程！火爆默纳克故障详解视频—过电压故障分析处理绝密宝典：默纳克主板小键盘最新调试指南火爆视频：默纳克3000故障详解之—过电流注解版ACD MR 图纸(DAA21290AL)冬季到啦！张紧轮：冬泳怎么能少了我奥的斯ACDR1主板故障查询巨人通力电梯称量装置调试频繁出现的通力120故障故障分享之---巨人通力83、109的排查视频：通力NTS是个什么故障？巨人通力电梯停车顿感明显的排查处理巨人通力导致吉祥三宝+36号故障怪现象的又一因素一图通之---蒂森MC2-B主板接口信号一览蒂森MC2-B 无机房注解版电动松闸回路图纸蒂森MC2-B系统注解电路图之---电源回路、照明回路蒂森K400门机控制器使用手册蒂森DBB510-A块式制动器维保手册蒂森MC2-B系统UCMP功能测试说明蒂森（MC2-B）上行超速保护装置试验方法一图通之---西威变频器中英文菜单结构（上）一图通之---西威变频器中英文注解菜单（中）一图通之---西威变频器中英文菜单终结篇附传统健身功法---八段锦视频XO STER手绘图纸（LCB2+西威变频器）西威变频器自学习的错误信息西威（巨人通力电梯）变频器同步电机电流自学习西威变频器操作器使用通力电梯群控调试指南巨人通力GPS33K调试说明巨人通力GPS50小机房（bp304控制系统）调试说明巨人通力GPS50K调试说明巨人通力GPS33E调试说明安全回路图纸（见下图）关注我！有问题共同探讨！！互相学习。

7000系列30-230A中文操作手册

7000系列30-230A中文操作手册

小 心
按给出的顺序进行检测以免损坏 ATS
柄的转动与轮的方向相反。如图所示，向 上或向下转动以手动操作转换开关。操作 应顺畅且无停滞。若非如此，检查是否存 在运输损坏或结构碎片。 ３．将转换开关拨到“常用电源”位置。 注：如“常用电源”和“备用电源”位置 颠倒，则该操作亦会反向。 下面继续 ２－电压检查。
注：参见 Ｇｒｏｕｐ ５ 控制器操作指南 ３８１３３３－１２６Ｆ 有关 ＡＴＳ 状态显示信息、时间延时、失效点及接 受点参数、调整设置。
额定值标签
每台自动转换开关均有一个额定值标签 以说明负载额定值和故障电路耐受／关合额定 值。参见转换开关上额定标签。
警 告
不允许超过额定值标签上所示的值。超出额 定值会导致人身伤害或设备严重损坏。

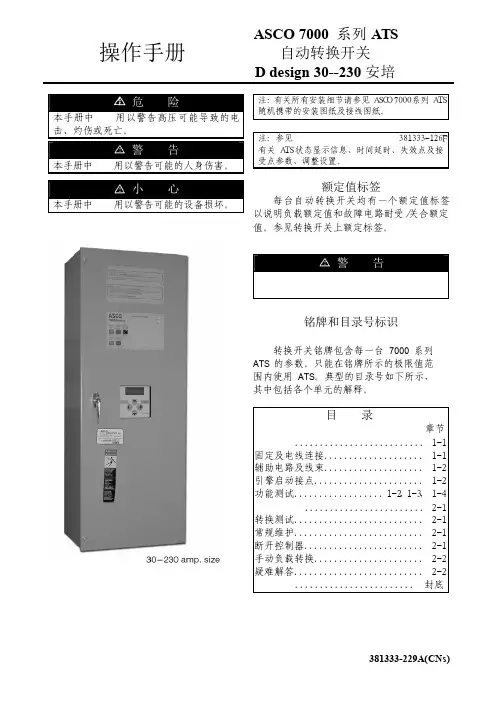

操作手册
