NICE3000电梯一体化控制器调试说明（同步主机、海德汉1387编码器）一、默纳克系统的特点是1.主板和变频器集成在一起2.轿厢通讯板放在轿顶，轿厢内仅有按钮板和显示板3.开关门命令由轿顶板发出二、调试步骤1)检查预置参数F0 基本参数F0-00=1 控制方式矢量闭环；F0-03=* m/s 电梯最大运行速度，根据梯速设置；F0-04=* m/s 电梯额定速度；F0-05=* K g 电梯额定载重；F1 电机参数F1-00=0 编码器类型：海德汉ERN1387F1-01=* Kw 主机额定功率F1-02=* V 主机额定电压F1-03=* A 主机额定电流F1-04=* Hz 主机额定频率F1-05=* rpm 主机额定转速F1-10=2 编码器信号校验选择（同步主机）F1-12=2048 编码器脉冲数2)慢车运行基本条件是：安全回路、门锁、上下限位导通。

短接检修回路以后才可以在机房开慢车。

3)如果现场发现主机没有自整定，或者启动时报Err21故障，按一下步骤做主机自整定：1.确保安全回路、门锁、上下限位导通，短接检修回路；2. F1-10编码器信号校验位（使用海德汉1387编码器时）临时改为1；F8-01=0预转矩无效；3.F1-11=1 带负载自学习，操作器显示TUNE，检修上/下行，抱闸打开，运行接触器吸合，主机旋转一周后自动停止，F1-11变为0，即完成；4.如果自学习不成，可以互换输出动力线UV两项重新自学习；5.多次自学习，观察F1-06磁极角度，偏差在10度以内即可；6.把F1-10编码器信号校验位改为2（海德汉1387编码器）；F8-01=2预转矩自动补偿；7.调整电梯运行方向，使检修上行时，轿厢在井道内上行，F4-03监视到的位置脉冲增加。

F2-10=0：方向相同=1：运行方向取反，位置脉冲方向取反=2：运行方向相同，位置脉冲方向取反=3：运行方向取反，位置脉冲方向相同4)确认井道信号X1 上平层感应器X2 下平层感应器X12 上限位常闭X13 下限位常闭X14 上换速开关常闭X15 下换速开关常闭注：根据实际接线可能需要更改以下设置F5-03=0 不使用该点（默认为35门区常闭输入）F5-01=1 X1作为上平层感应器常开输入F5-02=2 X2作为下平层感应器常开输入平层以后X1，X2点亮5)调整门机速度，并检查轿厢通讯信号，特别是门机开关门到位信号。

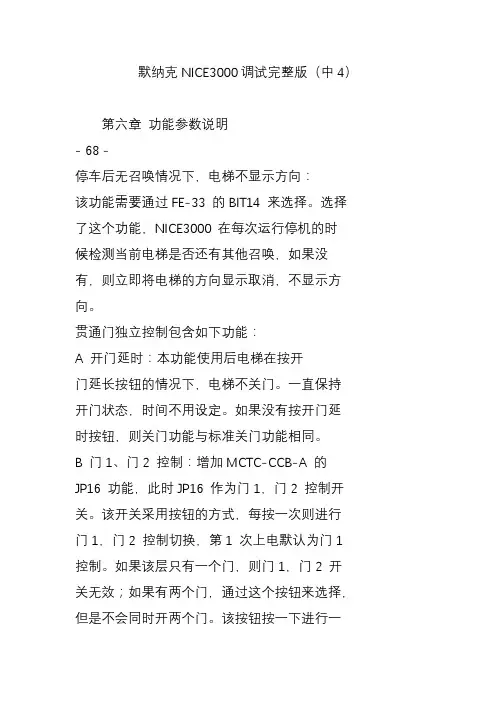

默纳克NICE3000调试完整版（中4）第六章功能参数说明- 68 -停车后无召唤情况下，电梯不显示方向：该功能需要通过FE-33 的BIT14 来选择。

选择了这个功能，NICE3000 在每次运行停机的时候检测当前电梯是否还有其他召唤，如果没有，则立即将电梯的方向显示取消，不显示方向。

贯通门独立控制包含如下功能：A 开门延时：本功能使用后电梯在按开门延长按钮的情况下，电梯不关门。

一直保持开门状态，时间不用设定。

如果没有按开门延时按钮，则关门功能与标准关门功能相同。

B 门1、门2 控制：增加MCTC-CCB-A 的JP16 功能，此时JP16 作为门1，门2 控制开关。

该开关采用按钮的方式，每按一次则进行门1，门2 控制切换，第1 次上电默认为门1 控制。

如果该层只有一个门，则门1，门2 开关无效；如果有两个门，通过这个按钮来选择，但是不会同时开两个门。

该按钮按一下进行一次门1，门2 控制切换，每次按必需间隔3 秒以上。

C 外召本层开门：电梯关门后，本层具有再开门功能；D 停车时开门：停车时，根据几个情况来判断：如果只有单面的外召召唤，电梯停下来后，开有召唤的那一侧门；如果有两面的外召召唤，电梯停下来后，根据门1，门2 控制开关判断开哪面门；如果没有外召召唤，只有内招召唤，电梯停下来后，根据门1，门2控制开关判断开哪面门；E 使用该功能后，电梯最大楼层为15楼（物理楼层），外召地址1～15对应1楼～15楼门1外召，外召地址17～31对应1楼～15楼门2外召。

6.16 FF组厂家参数（保留）6.17 FP组用户参数用户密码出厂设定0 最小单位1FP-00设定范围0～65535设定为任意一个非零的数字，密码保护功能生效。

00000：清除以前用户设置的密码值，并使密码保护功能无效。

当用户密码设置并生效后，再次进入参数设置状态使，如果密码不正确，将不能查看和修改参数。

密码设置方法详见4.2.4节请牢记您所设置的密码，如果不慎误设或忘记，请与厂家联系。

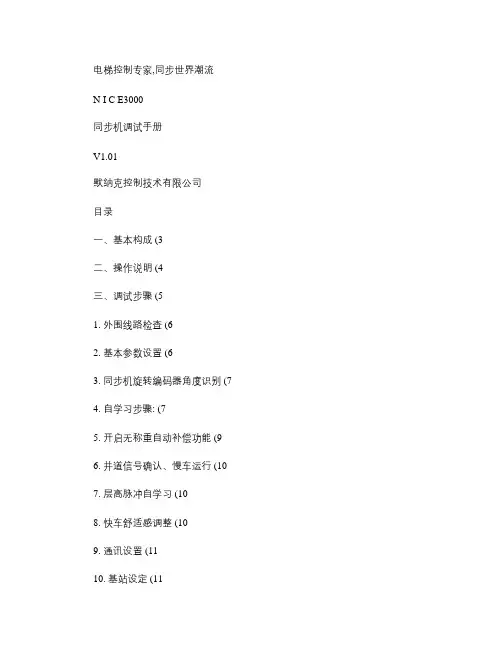

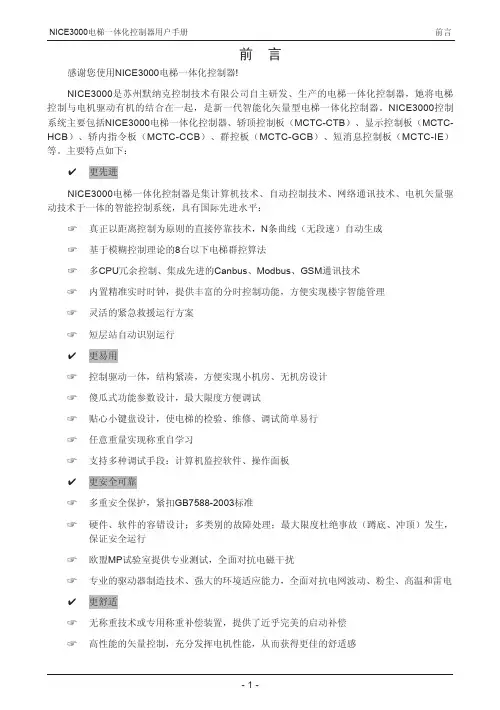

电梯控制专家,同步世界潮流N I C E3000同步机调试手册V1.01默纳克控制技术有限公司目录一、基本构成 (3二、操作说明 (4三、调试步骤 (51. 外围线路检查 (62. 基本参数设置 (63. 同步机旋转编码器角度识别 (74. 自学习步骤: (75. 开启无称重自动补偿功能 (96. 井道信号确认、慢车运行 (107. 层高脉冲自学习 (108. 快车舒适感调整 (109. 通讯设置 (1110. 基站设定 (1111. 其余功能调试 (1112. 现场参数记录 (11四、同步机相关功能解释 (111. 软件版本识别: (122. 停电应急运行 (123. 停车自锁接触器输出 (12五、运行时序详解 (12六、参数列表 (131. 永磁同步电机调谐: (132. 井道参数自学习 (163. F2组矢量控制参数 (163.轿顶板参数 (174.F8组增强功能参数 (21NICE3000同步机调试手册一、基本构成NICE3000电梯一体化控制器分为同步机机型和异步机机型两种,两者软件、硬件均有区别,本文主要介绍同步机机型。

NICE3000同步机机型主机包括两个部分:NICE3000同步机一体化(图1、正余弦型旋转编码器接口卡(图2。

正余弦型PG卡有两种,型号分别为MCTC-PG-C;MCTC-PG-E,两者的区别在于MCTC-PG-C为接线方式,接线方法图3;MCTC-PG-E为15针端子的,由曳引机场按照表1的针脚定义做好转接线,直接对插即可。

MCTC-PG-E无需接分频线给主板,下面主要介绍PG-E。

图1 NICE3000同步机一体化(包括SIZE-D、SIZE-E图2 MCTC-PG-E 型pg 卡NICE3000同步机与异步机的外围应用,包括轿顶板(MCTC-CTB-A 、显示板(MCTC-HCB-A 、指令板(MCTC-CCB-A 、调试工具等祥见说明书相同。

具体情况可以参考《NICE3000用户手册》。

默纳克_NICE3000调试说明书(修改版) NICE3000控制系统调试说明书29/29NICE3000调试说明书V1.00目录 1.调试工具使用说明...............................................................41.1调试工具.......................................................................................41.2操作面板使用说明 (4)1.3小键盘的功能及使用说明………………………………………………………………42.电梯调试…………………………………………………………………………52.1慢车调试前检查………………………………………………………………………52.2慢车调试……………………………………………………………………………52.3快车调试……………………………………………………………………………52.4井道自学习…………………………………………………………………………62.5称重自学习…………………………………………………………………………62.6快车试运行…………………………………………………………………………62.7快车运行……………………………………………………………………………73.故障诊断及对策…………………………………………………………………73. 1故障类别说明………………………………………………………………………73.2故障信息及对策………………………………………………………………………8附一：外召显示设置说明附二：电机参数自学习步骤广东富士（K131005F）02版（住院五部）安全回路：A111——>首层急停ES.B2——>J1-5——>A112——>J2-4——>断绳开关ERC——>J2-5A——>A113———>底坑急停1ES.B——>A114——>轿厢缓冲器BS1——>A115——>对重缓冲器BS2——>A116——>J1-1——>下极限FLS（D）——>B1-10——>A118——>C1-3C——>限速器SGS——>A119夹绳器RC——>C1-2——>A3-2——>A120——>AD3-2——>D8-4——>安全钳SGE——>A121——>安全窗SWS——>D8-6——>A112——>轿顶急停ES.T——>DX1-4——>X1—4——>A123轿厢急停ES.C——>X1-5DX1-5——>AD3-3——>A124——>A3-3——>C1-1——>盘车轮TS——>TG5-3——>C1-6——>A125——>JX-4——>控制柜急停ES.M——>JX-7——>A126——>相序XJ（应急电源UPS）——>TG5-4——>A130——>A1——SAF安全接触器——A2——>A101紧急电动运行：封线号A114——>A121（从轿厢缓冲器A115——>对重缓冲器A116——>下限位A117——>上限位A118——>限速器A119——>夹绳器A120——>安全钳A121）。

默纳克3000调试NICE3000调试说明XXX一、异步电机静止自研究1.将F0-01设为“操作面板控制”。

2.根据电机铭牌设置F1-01至F1-05，以及F0-03、F0-04、F0-05.3.将F1-11设为1，按下操作器上的RUN键，电机将自动调谐。

4.自研究成功后，将F0-01恢复为1（距离控制）。

5.进行检修试运行，观察电梯实际运行方向与给定方向是否一致。

二、同步电机带负载旋转自研究1.将F0-01设为1（距离控制）。

2.根据实际情况设置F0-03、F0-04、F0-05.3.将F1-00设为0，将F1-01至F1-05根据电机铭牌设置，将F1-12设为，将F8-01设为5.4.将电梯设为检修状态，将F1-11设为1，操作面板上将显示TUNE。

按住上行或下行按钮，电机将出现明显电磁声并开始旋转自研究，自动停机后，操作面板上将不再显示XXX。

5.进行检修运行，观察电梯与给定方向是否一致。

6.如果电机自研究不成功，请更换电机相序并重新进行自研究。

三、XXX自研究1.进行检修运行，观察F4-03数值，上行应增大，下行应减小。

如果不对，应修改F2-10参数。

2.修改F5参数：将F5-01设为0，将F5-02设为3，将F5-03设为0，将F5-16设为0，将F5-17设为0（如果有两级强减，则不修改F5-16与F5-17）。

如果是货梯，则将F5-21设为15，将F5-22设为46，将F5-36设为0.3.根据实际情况设定楼层数，将F6-00设为相应值，将F8-01设为2.4.进行检修运行，观察主板X02平层感应器信号是否正常，上、下限位X12、X13，上、下强减X14、X15是否正常。

5.将电梯开到1楼平层位置，下强减应该会动作。

6.通过主控板（MCB）上的UP、SET键进行模式切换，进入到模式F-7的数据菜单后，数据显示为“0”。

按下UP键将其改为1，再按下SET键，系统将自动执行井道自研究命令，电梯将自动从首层运行到顶层停车。

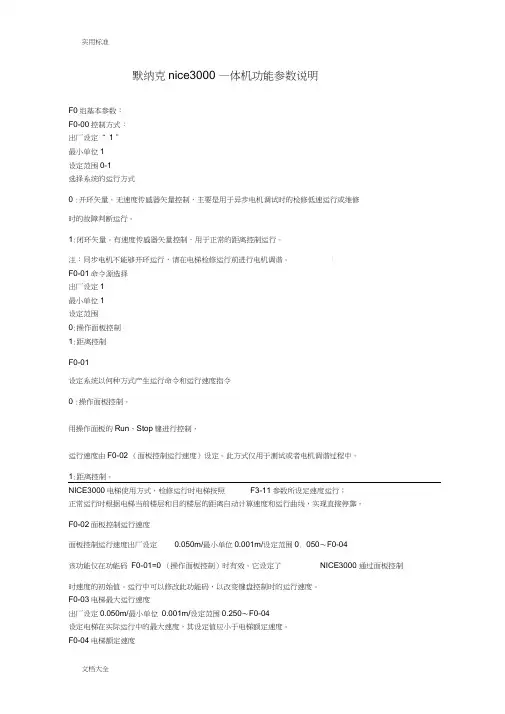

默纳克nice3000 —体机功能参数说明F0组基本参数：F0-00控制方式：出厂设定“ 1 ”最小单位1设定范围0-1选择系统的运行方式0 :开环矢量。

无速度传感器矢量控制，主要是用于异步电机调试时的检修低速运行或维修时的故障判断运行。

1:闭环矢量。

有速度传感器矢量控制，用于正常的距离控制运行。

注：同步电机不能够开环运行，请在电梯检修运行前进行电机调谐。

IF0-01命令源选择出厂设定1最小单位1设定范围0:操作面板控制1:距离控制F0-01设定系统以何种方式产生运行命令和运行速度指令0 :操作面板控制。

用操作面板的Run、Stop键进行控制，运行速度由F0-02 （面板控制运行速度）设定。

此方式仅用于测试或者电机调谐过程中。

1:距离控制。

NICE3000电梯使用方式，检修运行时电梯按照F3-11参数所设定速度运行；正常运行时根据电梯当前楼层和目的楼层的距离自动计算速度和运行曲线，实现直接停靠。

F0-02面板控制运行速度面板控制运行速度出厂设定0.050m/最小单位0.001m/设定范围0. 050〜F0-04该功能仅在功能码F0-01=0 （操作面板控制）时有效。

它设定了NICE3000 通过面板控制时速度的初始值。

运行中可以修改此功能码，以改变键盘控制时的运行速度。

F0-03电梯最大运行速度出厂设定0.050m/最小单位0.001m/设定范围0.250〜F0-04设定电梯在实际运行中的最大速度，其设定值应小于电梯额定速度。

F0-04电梯额定速度出厂设定1.500 m/最小单位0.001m/设定范围0.250〜4.000m/它是指电梯标称的额定速度。

该功能参数是由电梯的机械和曳引机来决定的，F0-03表示在F0-04的电梯速度范围内运行的实际速度。

例如：某个电梯额定速度 1.750 m/s ，在使用过程中实际电梯最大速度只需要运行在 1.720 m/s ，那么，F0-03=1.720 m/s ，F0-04=1.750 m/s 。

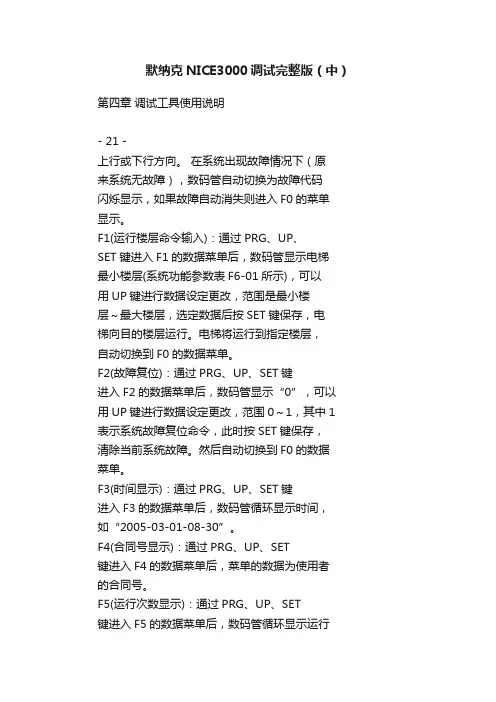

默纳克NICE3000调试完整版（中）第四章调试工具使用说明- 21 -上行或下行方向。

在系统出现故障情况下（原来系统无故障），数码管自动切换为故障代码闪烁显示，如果故障自动消失则进入F0的菜单显示。

F1(运行楼层命令输入)：通过PRG、UP、SET键进入F1的数据菜单后，数码管显示电梯最小楼层(系统功能参数表F6-01所示)，可以用UP键进行数据设定更改，范围是最小楼层～最大楼层，选定数据后按SET键保存，电梯向目的楼层运行。

电梯将运行到指定楼层，自动切换到F0的数据菜单。

F2(故障复位)：通过PRG、UP、SET键进入F2的数据菜单后，数码管显示“0”，可以用UP键进行数据设定更改，范围0～1，其中1 表示系统故障复位命令，此时按SET键保存，清除当前系统故障。

然后自动切换到F0的数据菜单。

F3(时间显示)：通过PRG、UP、SET键进入F3的数据菜单后，数码管循环显示时间，如“2005-03-01-08-30”。

F4(合同号显示)：通过PRG、UP、SET键进入F4的数据菜单后，菜单的数据为使用者的合同号。

F5(运行次数显示)：通过PRG、UP、SET键进入F5的数据菜单后，数码管循环显示运行次数，如“100,000”,最多显示999,999次。

F6：保留。

用户禁止设定此功能，否则危险！ F7(楼层自学习命令输入)：通过PRG、UP、SET键进入F7的数据菜单后，数码管显示“0”，可以用UP键进行数据设定更改，范围0～1，其中1表示系统楼层自学习命令，此时按SET键保存，当满足自学习条件时，电梯开始资学习，并转为显示F0的数据菜单，自学习完毕F7自动回复位0。

F8(测试参数)：通过PRG、UP、SET键进入F8的数据菜单后,数码管显示00，F8的设定范围00～04，分别代表：00－无功能；01 －封锁外召；02－封锁开门；03－封锁超载；04 －封锁限位开关。

用户设定后，按SET键确认，数码管的显示此时为闪动着显示“E88”，提示用户当前设定电梯处于测试状态，按PRG键退出时，F8的数值将自动恢复为零。

NICE 3000调试说明书V 1.00目录1. 调试工具使用说明 (4)1.1调试工具 (4)1.2操作面板使用说明 (4)1.3小键盘的功能及使用说明 (4)2. 电梯调试 (5)2.1慢车调试前检查 (5)2.2慢车调试 (5)2.3快车调试 (5)2.4井道自学习 (6)2.5称重自学习 (6)2.6快车试运行 (6)2.7快车运行 (7)3. 故障诊断及对策 (7)3.1故障类别说明 (7)3.2故障信息及对策 (8)附一：外召显示设置说明附二：电机参数自学习步骤广东富士（K131005F）02版（住院五部）安全回路：A111——>首层急停ES.B2——>J1-5——>A112——>J2-4——>断绳开关ERC——>J2-5A——>A113———>底坑急停1ES.B——>A114——>轿厢缓冲器BS1——>A115——>对重缓冲器BS2——>A116——>J1-1——>下极限FLS（D）——>B1-10——>A118——>C1-3C——>限速器SGS——>A119夹绳器RC——>C1-2——>A3-2——>A120——>AD3-2——>D8-4——>安全钳SGE——>A121——>安全窗SWS——>D8-6——>A112——>轿顶急停ES.T——>DX1-4——>X1—4——>A123轿厢急停ES.C——>X1-5DX1-5——>AD3-3——>A124——>A3-3——>C1-1——>盘车轮TS——>TG5-3——>C1-6——>A125——>JX-4——>控制柜急停ES.M——>JX-7——>A126——>相序XJ （应急电源UPS）——>TG5-4——>A130——>A1——SAF安全接触器——A2——>A101紧急电动运行：封线号A114——>A121（从轿厢缓冲器A115——>对重缓冲器A116——>下限位A117——>上限位A118——>限速器A119——>夹绳器A120——>安全钳A121）。
