电梯群控系统分析解析

电梯群控系统的研究
电梯群控系统是指多台电梯在同一建筑物中实现协同调度，提高电梯效率的一种管理方式。

该系统通过对电梯的调度、运行和管理进行优化，使得电梯的运行效率得到提升，同时也减少了乘客的等待时间和运行时间，提高了电梯的安全性和舒适性。

电梯群控系统的研究主要包括以下方面：
1. 电梯群控算法。

电梯群控算法是电梯群控系统的核心，目的是通过智能调度算法实现电梯的协同运行。

目前已有多种电梯群控算法，如最短路电梯调度算法、时间片轮转电梯调度算法、模糊控制电梯调度算法等。

2. 电梯群控硬件设计。

电梯群控系统的硬件设计主要包括电梯控制器、电梯安全装置、电梯调度器以及电梯传感器等组成部分。

这些硬件的设计应该满足可靠性高、安全性强、稳定性好等要求。

3. 电梯群控系统的应用。

电梯群控系统的应用范围非常广泛，可以用于商场、办公楼、地铁站等高层建筑。

对于高层建筑中的电梯调度来说，电梯群控系统将会是未来电梯市场的主要方向。

4. 电梯群控系统的管理与维护。

电梯群控系统的管理与维护是电梯群控系统能否长期运行的关键。

管理方面主要包括对群控系统的监控、故障排除和工作状态的管理；维护方面则是定期对系统进行检修、保养和维护。

总的来说，电梯群控系统的研究是未来电梯产业发展的重要方向，通过群控算法的优化和硬件的匹配，将能够提高电梯的效率和安全性，为市场和用户带来更好的体验和便捷。

电梯控制系统的原理解析电梯作为现代楼宇中不可或缺的设备，为人们提供了便捷的垂直交通方式。

而电梯能够顺利运行的背后，离不开一个高效可靠的控制系统。

本文将对电梯控制系统的原理进行深入的解析，以帮助读者更好地了解电梯的工作原理和安全保障。

一、电梯控制系统的组成电梯控制系统主要由以下几个部分组成：1. 操作面板：位于电梯厅门旁的调度控制中心，供乘客选择要前往的楼层。

2. 控制器：主要负责接收来自操作面板的指令，并根据指令驱动电梯的运行。

3. 电动机：通过电梯控制器的信号，驱动电梯的升降运动。

4. 传感器：安装在电梯轿厢和井道中，用于检测电梯的位置和楼层。

5. 安全系统：包括紧急停车装置、防坠落装置等，用于确保乘客和电梯的安全。

二、电梯控制系统的工作原理电梯控制系统的工作原理可以分为三个主要步骤：调度、运行和停靠。

1. 调度：当乘客按下操作面板上的按钮时，操作面板会向控制器发送指令。

控制器根据当前电梯的位置和运行状态，进行调度决策，确定最佳的电梯响应该请求。

2. 运行：当控制器确定了电梯响应的请求后，会向电动机发送信号，驱动电梯开始运行。

电梯通过传感器不断检测当前位置，并根据设定的运行速度和加速度进行轨道调整，确保安全顺畅地到达目标楼层。

3. 停靠：当电梯接近目标楼层时，控制器会减速并使电梯停靠在对应的楼层。

此时，电梯门会自动打开，供乘客上下。

三、电梯控制系统的多类型根据楼宇的需求和特点，电梯控制系统可以分为多种类型，常见的包括集中控制系统、分散控制系统和组合控制系统。

1. 集中控制系统：将控制器集中设置在楼宇的机房中，通过电缆连接各个电梯的操作面板和电动机。

这种系统结构简单，易于维护和管理，适合中小型楼宇使用。

2. 分散控制系统：将控制器分散设置在每台电梯的机房内，通过网络进行联动。

分散控制系统具有更高的可靠性和冗余性，即使某台电梯故障，其他电梯仍可正常运行。

这种系统适用于大型楼宇或多塔式建筑。

3. 组合控制系统：将集中控制系统和分散控制系统相结合，既保留了集中式的简单易用特点，又具备分散式的高可靠性。

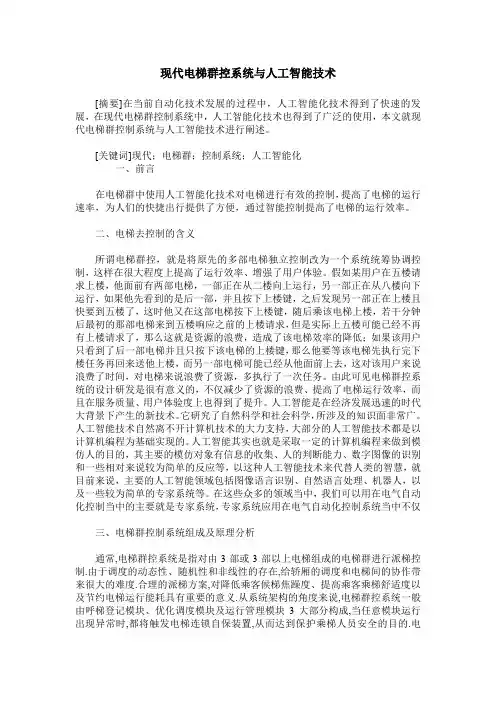

现代电梯群控系统与人工智能技术[摘要]在当前自动化技术发展的过程中，人工智能化技术得到了快速的发展，在现代电梯群控制系统中，人工智能化技术也得到了广泛的使用，本文就现代电梯群控制系统与人工智能技术进行阐述。

[关键词]现代；电梯群；控制系统；人工智能化一、前言在电梯群中使用人工智能化技术对电梯进行有效的控制，提高了电梯的运行速率，为人们的快捷出行提供了方便，通过智能控制提高了电梯的运行效率。

二、电梯去控制的含义所谓电梯群控，就是将原先的多部电梯独立控制改为一个系统统筹协调控制，这样在很大程度上提高了运行效率、增强了用户体验。

假如某用户在五楼请求上楼，他面前有两部电梯，一部正在从二楼向上运行，另一部正在从八楼向下运行，如果他先看到的是后一部，并且按下上楼键，之后发现另一部正在上楼且快要到五楼了，这时他又在这部电梯按下上楼键，随后乘该电梯上楼，若干分钟后最初的那部电梯来到五楼响应之前的上楼请求，但是实际上五楼可能已经不再有上楼请求了，那么这就是资源的浪费，造成了该电梯效率的降低；如果该用户只看到了后一部电梯并且只按下该电梯的上楼键，那么他要等该电梯先执行完下楼任务再回来送他上楼，而另一部电梯可能已经从他面前上去，这对该用户来说浪费了时间，对电梯来说浪费了资源，多执行了一次任务。

由此可见电梯群控系统的设计研发是很有意义的，不仅减少了资源的浪费、提高了电梯运行效率，而且在服务质量、用户体验度上也得到了提升。

人工智能是在经济发展迅速的时代大背景下产生的新技术。

它研究了自然科学和社会科学，所涉及的知识面非常广。

人工智能技术自然离不开计算机技术的大力支持，大部分的人工智能技术都是以计算机编程为基础实现的。

人工智能其实也就是采取一定的计算机编程来做到模仿人的目的，其主要的模仿对象有信息的收集、人的判断能力、数字图像的识别和一些相对来说较为简单的反应等，以这种人工智能技术来代替人类的智慧，就目前来说，主要的人工智能领域包括图像语言识别、自然语言处理、机器人，以及一些较为简单的专家系统等。

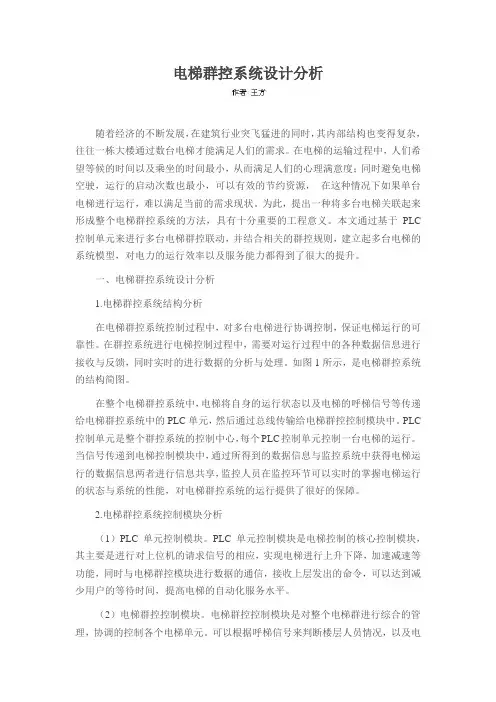

电梯群控系统设计分析随着经济的不断发展，在建筑行业突飞猛进的同时，其内部结构也变得复杂，往往一栋大楼通过数台电梯才能满足人们的需求。

在电梯的运输过程中，人们希望等候的时间以及乘坐的时间最小，从而满足人们的心理满意度；同时避免电梯空驶，运行的启动次数也最小，可以有效的节约资源，在这种情况下如果单台电梯进行运行，难以满足当前的需求现状。

为此，提出一种将多台电梯关联起来形成整个电梯群控系统的方法，具有十分重要的工程意义。

本文通过基于PLC 控制单元来进行多台电梯群控联动，并结合相关的群控规则，建立起多台电梯的系统模型，对电力的运行效率以及服务能力都得到了很大的提升。

一、电梯群控系统设计分析1.电梯群控系统结构分析在电梯群控系统控制过程中，对多台电梯进行协调控制，保证电梯运行的可靠性。

在群控系统进行电梯控制过程中，需要对运行过程中的各种数据信息进行接收与反馈，同时实时的进行数据的分析与处理。

如图1所示，是电梯群控系统的结构简图。

在整个电梯群控系统中，电梯将自身的运行状态以及电梯的呼梯信号等传递给电梯群控系统中的PLC单元，然后通过总线传输给电梯群控控制模块中。

PLC 控制单元是整个群控系统的控制中心，每个PLC控制单元控制一台电梯的运行。

当信号传递到电梯控制模块中，通过所得到的数据信息与监控系统中获得电梯运行的数据信息两者进行信息共享，监控人员在监控环节可以实时的掌握电梯运行的状态与系统的性能，对电梯群控系统的运行提供了很好的保障。

2.电梯群控系统控制模块分析（1）PLC单元控制模块。

PLC单元控制模块是电梯控制的核心控制模块，其主要是进行对上位机的请求信号的相应，实现电梯进行上升下降，加速减速等功能，同时与电梯群控模块进行数据的通信，接收上层发出的命令，可以达到减少用户的等待时间，提高电梯的自动化服务水平。

（2）电梯群控控制模块。

电梯群控控制模块是对整个电梯群进行综合的管理，协调的控制各个电梯单元。

可以根据呼梯信号来判断楼层人员情况，以及电梯运行过程的状态。

电梯控制系统原理解析电梯是现代社会不可或缺的交通工具之一，为了保证乘客的安全和提高运行效率，电梯控制系统起着至关重要的作用。

本文将对电梯控制系统的原理进行解析，以便更好地理解其工作方式和技术特点。

一、电梯控制系统的基本原理电梯控制系统的基本原理是根据乘客的需求，通过电气、电子和计算机技术实现电梯的调度和控制。

它主要由以下几个方面构成：1. 楼层选择系统：乘客通过在楼层按钮上的按压来选择目标楼层。

这些信息将传送到电梯智能控制器。

2. 电梯调度算法：电梯智能控制器根据乘客的需求和电梯的运行状态，采用合适的调度算法，决定哪台电梯前往相应的楼层。

3. 电梯驱动和平衡系统：一旦确定电梯前往目标楼层，电梯驱动和平衡系统负责控制电梯的运动，以达到平稳停靠和运行的目的。

4. 安全系统：电梯控制系统还包括安全系统，如紧急停止按钮、过载保护等，以确保乘客的人身安全。

二、电梯调度算法电梯调度算法是电梯控制系统的核心部分，它决定了电梯如何响应乘客需求并进行调度。

常见的电梯调度算法有以下几种：1. 先来先服务（FCFS）算法：按照乘客的请求顺序，依次响应每个乘客的需求。

这种算法简单直观，但可能导致某些乘客等待时间过长。

2. 最短寻找时间（SST）算法：电梯根据当前位置和乘客需求的楼层位置，选择距离最近的楼层作为下一个停靠点。

这种算法可以减少乘客等待时间，提高效率。

3. 电梯调度算法还包括最先服务（EDF）算法、电梯群控系统等其他调度算法，它们根据不同的情况和需求，采用不同的策略进行调度，以实现更优化的电梯运行效果。

三、电梯驱动和平衡系统电梯驱动和平衡系统主要由电动机、制动器、传感器等组成，其中电动机是电梯的动力源，通过控制电机的转速和转向，实现电梯的上升和下降。

在电梯的运行过程中，电梯的平衡系统起着至关重要的作用。

它通过控制配重、计数器和传感器等来保持电梯的平衡状态，防止电梯在运行过程中产生摇晃和不平衡的情况，确保乘客的乘坐安全和舒适性。

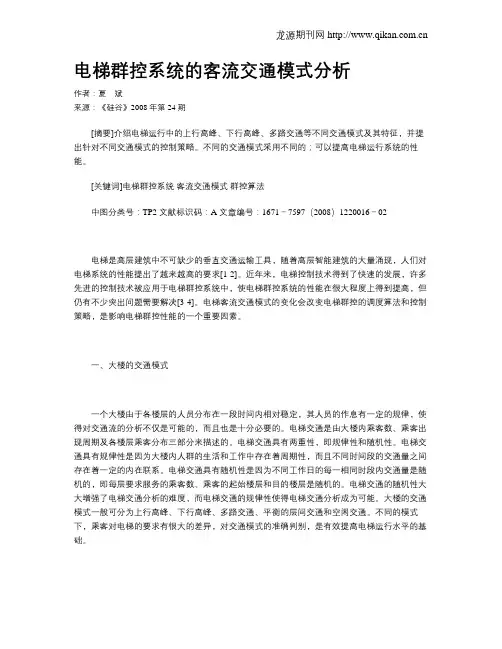

电梯群控系统的客流交通模式分析作者：夏斌来源：《硅谷》2008年第24期[摘要]介绍电梯运行中的上行高峰、下行高峰、多路交通等不同交通模式及其特征，并提出针对不同交通模式的控制策略。

不同的交通模式采用不同的；可以提高电梯运行系统的性能。

[关键词]电梯群控系统客流交通模式群控算法中图分类号：TP2 文献标识码：A 文章编号：1671－7597（2008）1220016－02电梯是高层建筑中不可缺少的垂直交通运输工具，随着高层智能建筑的大量涌现，人们对电梯系统的性能提出了越来越高的要求[1-2]。

近年来，电梯控制技术得到了快速的发展，许多先进的控制技术被应用于电梯群控系统中，使电梯群控系统的性能在很大程度上得到提高，但仍有不少突出问题需要解决[3-4]。

电梯客流交通模式的变化会改变电梯群控的调度算法和控制策略，是影响电梯群控性能的一个重要因素。

一、大楼的交通模式一个大楼由于各楼层的人员分布在一段时间内相对稳定，其人员的作息有一定的规律，使得对交通流的分析不仅是可能的，而且也是十分必要的。

电梯交通是由大楼内乘客数、乘客出现周期及各楼层乘客分布三部分来描述的。

电梯交通具有两重性，即规律性和随机性。

电梯交通具有规律性是因为大楼内人群的生活和工作中存在着周期性，而且不同时间段的交通量之间存在着一定的内在联系。

电梯交通具有随机性是因为不同工作日的每一相同时段内交通量是随机的，即每层要求服务的乘客数、乘客的起始楼层和目的楼层是随机的。

电梯交通的随机性大大增强了电梯交通分析的难度，而电梯交通的规律性使得电梯交通分析成为可能。

大楼的交通模式一般可分为上行高峰、下行高峰、多路交通、平衡的层间交通和空闲交通。

不同的模式下，乘客对电梯的要求有很大的差异，对交通模式的准确判别，是有效提高电梯运行水平的基础。

本文设计中，根据以人为本的原则，以平均等待时间短、长时间候梯率低以及电力损耗少作为群控电梯调度和优化控制系统，构造群控电梯响应层站召唤的评价函数，使用带有加权系数的3个变量，按其线性和最大值确定派梯，评价函数定义如下：S i=W1μAWTi+ W2μLWT\Pi+ W1μPCi（1）式中Si为第i部电梯的适合度，其值越大越优先接受派梯信号；μAWTi平均等待时间短隶属度，其值越大说明等待时间短的可能性越大μLWT\Pi长时间候梯率低隶属度，其值越大说明候梯时间超过60s的长时间候梯率越低；μPCi电力消耗少隶属度，其值越大说明电力消耗越少；Wi权系数，其值越大说明该变量对输出的影响程度越大。

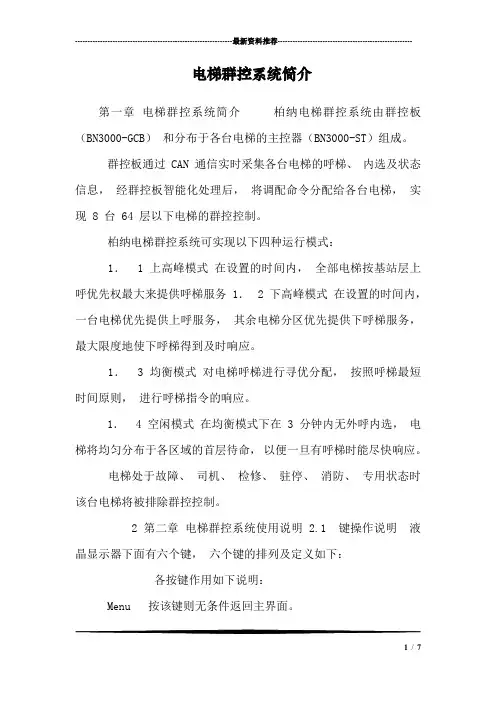

---------------------------------------------------------------最新资料推荐------------------------------------------------------电梯群控系统简介第一章电梯群控系统简介柏纳电梯群控系统由群控板（BN3000-GCB）和分布于各台电梯的主控器（BN3000-ST）组成。

群控板通过 CAN 通信实时采集各台电梯的呼梯、内选及状态信息，经群控板智能化处理后，将调配命令分配给各台电梯，实现 8 台 64 层以下电梯的群控控制。

柏纳电梯群控系统可实现以下四种运行模式：1． 1 上高峰模式在设置的时间内，全部电梯按基站层上呼优先权最大来提供呼梯服务 1． 2 下高峰模式在设置的时间内，一台电梯优先提供上呼服务，其余电梯分区优先提供下呼梯服务，最大限度地使下呼梯得到及时响应。

1． 3 均衡模式对电梯呼梯进行寻优分配，按照呼梯最短时间原则，进行呼梯指令的响应。

1． 4 空闲模式在均衡模式下在 3 分钟内无外呼内选，电梯将均匀分布于各区域的首层待命，以便一旦有呼梯时能尽快响应。

电梯处于故障、司机、检修、驻停、消防、专用状态时该台电梯将被排除群控控制。

2第二章电梯群控系统使用说明 2.1 键操作说明液晶显示器下面有六个键，六个键的排列及定义如下：各按键作用如下说明：Menu 按该键则无条件返回主界面。

1 / 7Enter 进入下一级菜单、修改数据后的确定键。

Esc 返回上一级菜单、取消键。

＞光标键（循环右移），在主菜单时按该键进入通讯状态及群控状态界面。

上翻页键、设置参数时加一键或选择参数时 Yes（ON）键。

下翻页键、设置参数时减一键或选择参数时 NO（OFF）键。

群控板 QKB1 利用显示器及键盘设置群控系统的运行模式，上下呼梯及内选权重，系统时间，上下班高峰时间，同时可以观察各电梯的运行状态。

A B C D E F GH-1 2 3 4 2 * 19 *EscM enuEnter运行方向梯号楼层号脱离群控通讯 32.2 显示及设置流程图 A B C D E FG H-1 2 4 15 * * * *Balace m odeS ys: ok群控工作模式及通信状态EscElevator S tate Enter各电梯状态EnterEscE levator S tate A-E nterA梯状态 Elevator S tate H -EnterH 梯状态Logic S tate Enter群控板内部状态EscEscInput password0000校验密码EnterEscG eneral para Enter 基本参数S aveP ara Enter 保存参数N ew passw ord Enter输入新密码G roup able set Enter设置各梯---------------------------------------------------------------最新资料推荐------------------------------------------------------群控使能S .X .N quotietyK1: 2 K2: 2 K3: 2设置上呼下呼内选权重M ode select Enter群控模式选择Tim e set03-06-30 10:20系统时间设置S S tart Tim e 08:20上班高峰开始时间上班高峰开始时间S S tart Tim e 08:20S S tart Tim e 08:20上班高峰开始时间上班高峰结束时间S S top Tim e 08:20S S tart Tim e 08:20上班高峰开始时间下班高峰开始时间X S tart Tim e 08:20S S tart Tim e 08:20上班高峰开始时间下班高峰结束时间X S top Tim e 08:20EnterEscEscEscEscEscEscEscEsc 4 2.3 主界面说明 A、 B、 C、 D、 E、 F、 G、 H 表示八台群控梯号；箭头表示该梯的运行方向；梯号下面的数字或符号表示该梯当所在楼层；如梯号下面显示（*）号表示该梯与群控板通信不正常或该梯群控使能设置为 NO（该梯主控板群控使能设置为 NO 或群控板设置该梯群控使能为NO）。
