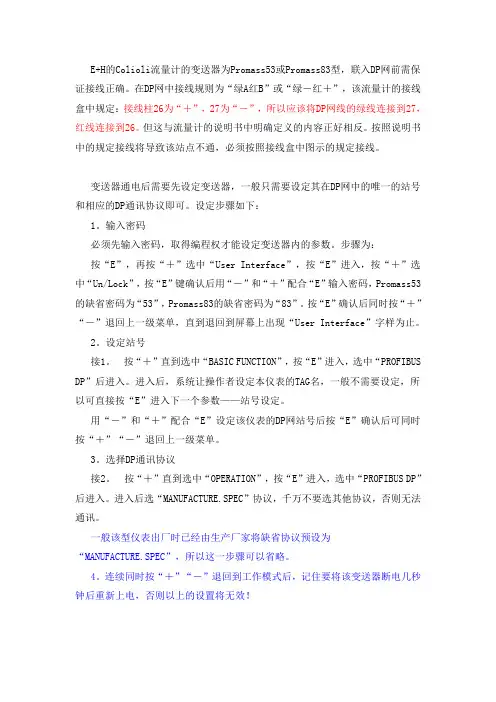

E+H的Colioli流量计的变送器为Promass53或Promass83型，联入DP网前需保证接线正确。在DP网中接线规则为“绿A红B”或“绿－红＋”，该流量计的接线盒中规定：接线柱26为“＋”，27为“－”，所以应该将DP网线的绿线连接到27，红线连接到26。但这与流量计的说明书中明确定义的内容正好相反。按照说明书中的规定接线将导致该站点不通，必须按照接线盒中图示的规定接线。
变送器通电后需要先设定变送器，一般只需要设定其在DP网中的唯一的站号和相应的DP通讯协议即可。设定步骤如下：
1。输入密码
必须先输入密码，取得编程权才能设定变送器内的参数。步骤为：
按“E”，再按“＋”选中“User Interface”，按“E”进入，按“＋”选中“Un/Lock”，按“E”键确认后用“－”和“＋”配合“E”输入密码，Promass53的缺省密码为“53”，Promass83的缺省密码为“83”。按“E”确认后同时按“＋”“－”退回上一级菜单，直到退回到屏幕上出现“User Interface”字样为止。
2。设定站号
接1。 按“＋”直到选中“BASIC FUNCTION”，按“E”进入，选中“PROFIBUS
DP”后进入。进入后，系统让操作者设定本仪表的TAG名，一般不需要设定，所以可直接按“E”进入下一个参数——站号设定。
用“－”和“＋”配合“E”设定该仪表的DP网站号后按“E”确认后可同时按“＋”“－”退回上一级菜单。
3。选择DP通讯协议
接2。 按“＋”直到选中“OPERATION”，按“E”进入，选中“PROFIBUS DP”后进入。进入后选“MANUFACTURE.SPEC”协议，千万不要选其他协议，否则无法通讯。
一般该型仪表出厂时已经由生产厂家将缺省协议预设为“MANUFACTURE.SPEC”，所以这一步骤可以省略。
4。连续同时按“＋”“－”退回到工作模式后，记住要将该变送器断电几秒钟后重新上电，否则以上的设置将无效！
E+H电磁流量计内部参数介绍及常见故障处理
一、焙烧炉常用电磁流量计的类型：
1．PROMAG 33：
4号焙烧炉：W3K01F1-FT、W3K01F2-FT、W3K02F1-FT、W3K02F1-FT、FT003、FT005、FT007
2．PROMAG 53：
1号焙烧炉：FTQ17
4号焙烧炉：FT004、FT006
二、电磁流量计的工作原理：

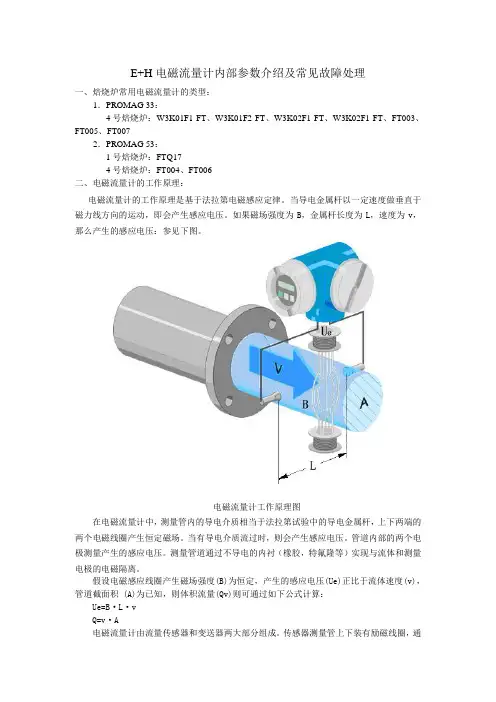

电磁流量计的工作原理是基于法拉第电磁感应定律。当导电金属杆以一定速度做垂直于磁力线方向的运动，即会产生感应电压。如果磁场强度为B，金属杆长度为L，速度为v，那么产生的感应电压：参见下图。
电磁流量计工作原理图
在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
假设电磁感应线圈产生磁场强度(B)为恒定，产生的感应电压(Ue)正比于流体速度(v)，管道截面积 (A)为已知，则体积流量(Qv)则可通过如下公式计算：
Ue=B·L·v
Q=v·A
电磁流量计由流量传感器和变送器两大部分组成。传感器测量管上下装有励磁线圈，通励磁电流后产生磁场穿过测量管，一对电极装在测量管内壁与液体相接触，引出感应电势，送到变送器。励磁电流则由变送器提供。按转换器与传感器组装方式分类，有分离型和一体型两种。
三、面板操作说明：
感光触摸键
菜单键（返回或进入）操作键（减少或菜单翻页）操作键（增加或菜单翻页）
四、电磁流量计内部参数：

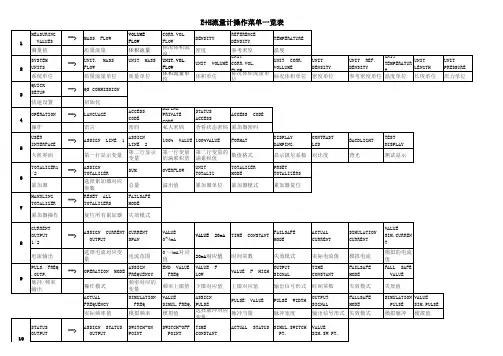

电磁流量计内部参数是以矩阵式菜单形式给出的。具体菜单如图1。
SYSTEM UNITS
CURRENT
OUTPUT
PULSE/FREQ.
E+H质量流量计调试 精品文档
收集于网络，如有侵权请联系管理员删除
80系列质量流量计的的调试指导
1.1 分体式流量计接线
传感器线侧接线图如下
上侧为变送器表头腔室内接线，颜色对应如下：
4-grey 灰色
5-屏蔽
6-green 绿色
7-屏蔽
8-yellow黄色+屏蔽
9-pink粉红色
10-屏蔽
11-white 白色
12-屏蔽
41-对应线的标号1
42-对应线的标号2 精品文档
收集于网络，如有侵权请联系管理员删除 下侧为传感器侧接线腔室的接线对应关系同上。
电源/信号侧接线图：
1和2为220伏电源，26（+）和27（-）为4-20毫安信号有源输出，四线制。
参数调试
1、测量单位设置：
在测量画面下，按“E”，进入主干菜单，按下“+”或者“-” ，选择 SYSTEM UNIT （测量单位），按“E”进入，出现UNIT MASS FLOW（ 质量流量单位），按“+”或者“-”来选择单位为t/h，修改完成用“E”确认。接着按E，然后找到，用+或者-修改为t。初次修改选项时会弹出一个权限密码ACCESS CODE ，用“+”或者“-”输入密码80，按“E”确认密码并激活参数修改权限。同时按+和-返回到主测量画面。
2、流量清零及其单位设置：
在测量画面下，按“E”，进入主干菜单，按下“+”或者“-” ，选择 （累计），按“E”进入，出现 （累计流量单位），按“+”或者“-”来选择单位为t，接着按E找到（累计模式），用+或者-修改为（ 正向累计）。修改完成用“E”确认。按E键进入（累计清零），用＋或者－选择YES ，会弹出对话框Are you sure?,用＋或者－选择YES后，按E 确认后，累积复位完成。同时按+和-返回到主测量画面。 精品文档
收集于网络，如有侵权请联系管理员删除 2、4－20毫安输出量程设置
进入主菜单，按E后进入主菜单，按下“+”或者“-”，选择CURRENT OUTPUT ，按“E“进入，出现ASSIGN
80系列质量流量计的的调试指导
1.1 分体式流量计接线
传感器线侧接线图如下
上侧为变送器表头腔室内接线，颜色对应如下：
4-grey 灰色
5-屏蔽
6-green 绿色
7-屏蔽
8-yellow黄色+屏蔽
9-pink粉红色
10-屏蔽
11-white 白色
12-屏蔽
41-对应线的标号1
42-对应线的标号2
下侧为传感器侧接线腔室的接线对应关系同上。
电源/信号侧接线图：
1和2为220伏电源，26（+）和27（-）为4-20毫安信号有源输出，四线制。
参数调试
1、测量单位设置：
在测量画面下，按“E”，进入主干菜单，按下“+”或者“-” ，选择 SYSTEM UNIT
（测量单位），按“E”进入，出现UNIT MASS FLOW（ 质量流量单位），按“+”或者“-”来选择单位为t/h，修改完成用“E”确认。接着按E，然后找到，用+或者-修改为t。初次修改选项时会弹出一个权限密码ACCESS CODE ，用“+”或者“-”输入密码80，按“E”确认密码并激活参数修改权限。同时按+和-返回到主测量画面。
2、流量清零及其单位设置：
在测量画面下，按“E”，进入主干菜单，按下“+”或者“-” ，选择
（累计），按“E”进入，出现 （累计流量单位），按“+”或者“-”来选择单位为t，接着按E找到（累计模式），用+或者-修改为（ 正向累计）。修改完成用“E”确认。按E键进入（累计清零），用＋或者－选择YES ，会弹出对话框Are you sure?,用＋或者－选择YES后，按E 确认后，累积复位完成。同时按+和-返回到主测量画面。
2、4－20毫安输出量程设置
进入主菜单，按E后进入主菜单，按下“+”或者“-”，选择CURRENT OUTPUT ，按“E“进入，出现ASSIGN
CURRENT ，按下“+”或者“-”选择 。 按“E”确认并进入量程设置：CURRENT SPAN，选择4-20mA HART，按E确认后出现VALUE0-4mA，按“+”或者
