SEW电机选型(以SEW为例)

电机选型以SEW为例
contents
目录
• 引言 • 电机选型基础 • SEW电机的特点和优势 • SEW电机选型案例分析 • 结论
01 引言
主题简介
01
电机是现代工业中不可或缺的动 力设备，广泛应用于各种机械设 备和系统中。
02
电机选型是工业设计中至关重要 的环节，直接影响到设备的性能 、效率和可靠性。
感谢您的观看
确保电机在额定电压和电流下运行，避免过载或欠载。
根据电机效率和温升选择
在满足负载要求的前提下，尽量选择高效率、低温升的电机。
03 SEW电机的特点和优势
SEW电机的设计特点
高效节能
SEW电机采用先进的电磁设计，具有高效率、 低能耗的特点，能够为企业节省能源成本。
可靠性高
SEW电机采用高品质的材料和零部件，经过严 格的质量控制，具有较高的可靠性和稳定性。
环保设备
SEW电机适用于各种环保设 备，如垃圾焚烧发电厂、污水
处理厂等。
新能源领域
随着新能源产业的发展， SEW电机在风力发电、太阳 能发电等领域也有着广泛的应
用。
04 SEW电机选型案例分析
案例一：SEW电机在工业自动化中的应用
总结词
高效稳定、低维护成本
详细描述
SEW电机在工业自动化领域应用广泛，如包装机械、印刷机械等。其高效稳定的 性能和低维护成本的特点，使得SEW电机成为工业自动化领域的优选。
SEW电机简介
SEW（Süddeutsche Elektromotorenwerke）是一家德国 电机制造商，成立于1931年，总部位 于德国巴伐利亚州。
SEW电机以其高效、可靠、低噪音等 特点而著称，广泛应用于各种工业领 域，如机械制造、化工、纺织等。

选型
SEW EURODRIVE Driving the world.
5
二、选型基本参数
简单选型需提供以下参数： 1、应用行业以及具体设备工况，例如：环境温度等； 2、驱动方案：直接启动/变频控制; 3、电机功率或负载扭矩与速度（传动比、输出转速、外部传动比等） 4、电机参数：普通变频/双速/伺服/直流等,级数，绝缘等级，防护等级等； 5、确定减速机的系列：R/S/K/F； 安装方式：实心轴/空心轴/法兰/地脚等； 6、若实心轴安装，是否存在径向力与轴向力，外部传动结构等； 7、其它附件：制动器，逆止器，编码器； 8、安装位置M1/M2/M3/M4/M5/M6，出轴方向A/B/A+B, 接线盒角度0º /90º /180º /270º ，出线嘴位置X/1/2/3等； 9、是否出轴有非标要求； 10、对照选型时原减速机厂商、型号，原设计图纸等； 原减速机型号是初步设计还是已经使用，使用情况等； 11、各行业要求；
SEW-广州应用技术处 / 2008年3月
Driving the world
选型
SEW EURODRIVE Driving the world.
12
四、确定合适的SEW使用系数——fB
减速器通常是按恒转矩和只有少量起、停的情况设计的。若不属于 这种情况，就必须将计算出的理论输出转矩或输出功率乘以使用系数。 这个使用系数取决于停止／起动频率、负载的变化次数，惯性加速系数 和每日运行时间等。选型时，减速器的许用输出转矩必须大于或等于计 算转矩。
SEW-广州应用技术处 / 2008年3月
Driving the world
选型
SEW EURODRIVE Driving the world.
6
按实际扭矩选型

d) 惯性加速系数>10 ，请向SEW咨询。 惯性加速系数＝所有外部转运惯量(Jx)／电机转子转动惯量(Je) 对线性运动： Jx＝91.2×m×(V/ne) 2，m-Kg， V-m/s，ne-rpm， Jx-Kg· m
2
对旋转运动： Jx＝JT× (n/ne) JA=Js+m· s 2
2
＝JT÷ i
当径向力为零时,许用最大轴向力为选型表中FRa的1/2
R系列(R137到167除外) F和K实心轴系列(F97除外) S系列实心轴输出
SEW-广州应用技术处 / 2012年8月
Driving the world
选型培训
SEW EURODRIVE Driving th择
选型培训
SEW EURODRIVE Driving the world.
1

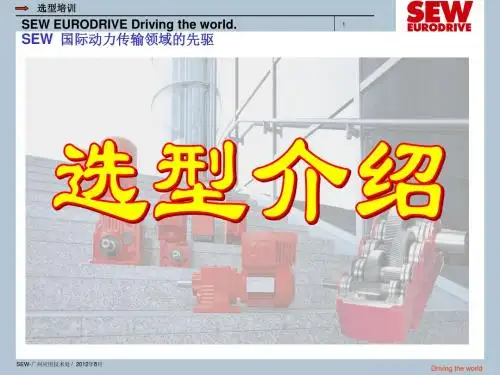

SEW 国际动力传输领域的先驱
SEW-广州应用技术处 / 2012年8月
Driving the world
选型培训
SEW EURODRIVE Driving the world.
2
目
二、选型基本参数
录
一、SEW减速电机样本及选型软件介绍
SEW-广州应用技术处 / 2012年8月
Driving the world
选型培训
SEW EURODRIVE Driving the world.
16
(4) 径向力的校核（当作用点偏离出轴中点时径向力的校核） 正确安装齿轮、链轮和皮带轮有助于改善减速机输出轴所承受的径向力
根据轴承寿命
取小值
许用径向载荷
普通的冷却形式（IC411）无风扇形式（IC410）
强制冷风扇（IC416） ● 根据控制方式和安装形式选取编码器 ● 高惯量风扇或特殊飞轮 ● 电机后出轴 ● PTC热敏电阻（TF）保护或双金属开关（TH）的保护 ● 防护等级、绝缘等级、防腐要求 ● 其他

(工作场所电压下的影响；变频调速的影响；传动机构传动效率的影 响，以其一些其他因素的影响
SEW-EURODRIVE SUZHOU ATD
Driving the world
Gearmotors \ Industrial Gear Units \ Drive Electronics \ Drive Automation \ Services
R97DV112M4 P=4KW，i=116.48,na=12rpm，Ma=3130Nm,fb=0.95 如果功率P=2.5KW Ma实际=9550X2.5/12X0.97=1929Nm Fb实=3000/1929=1.55
SEW-EURODRIVE SUZHOU ATD
Driving the world
温度
高度
SEW-EURODRIVE SUZHOU ATD
Driving the world
Gearmotors \ Industrial Gear Units \ Drive Electronics \ Drive Automation \ Services
8
Company presentation
Driving the world
Gearmotors \ Industrial Gear Units \ Drive Electronics \ Drive Automation \ Services 11
Company presentation
(2)减速机实际的fB
减速机最大允许输出扭矩／实际负载扭矩
SEW-EURODRIVE SUZHOU ATD
