第七章 冷凝器和蒸发器

冷凝器蒸发器设计计算冷凝器和蒸发器是制冷循环中非常重要的组件，它们分别被用于制冷循环的冷凝和蒸发过程。

在设计冷凝器和蒸发器时，我们需要考虑如下因素：制冷剂的特性、制冷负载、传热和传质等。

首先，我们需要了解制冷剂的特性。

制冷剂的性质包括其工作压力范围、蒸发压力、饱和温度和流态等。

对于不同的制冷剂，其特性将直接影响到冷凝器和蒸发器的设计和计算。

其次，制冷负载是设计冷凝器和蒸发器的另一个重要因素。

制冷负载是指被冷却或加热的介质需要的冷量或热量。

制冷负载的大小将决定冷凝器和蒸发器的尺寸和性能需求。

接下来，传热是设计冷凝器和蒸发器的关键环节之一、传热是指热量从一个物体传递到另一个物体的过程。

对于冷凝器来说，传热是指热量从制冷剂气态状态转变为液态状态的过程。

而对于蒸发器来说，传热是指热量从被冷却的介质转移到制冷剂的过程。

传热的计算中，我们需要考虑到传热系数、表面积和温度差等因素。

传质也是设计冷凝器和蒸发器的一个重要因素。

传质是指物质从一个位置移到另一个位置的过程。

对于冷凝器来说，传质是指从制冷剂的气态变为液态的过程。

对于蒸发器来说，传质是指从制冷剂的液态变为气态的过程。

在传质计算中，我们需要考虑到传质系数、表面积和浓度差等因素。

综上所述，设计冷凝器和蒸发器需要考虑到制冷剂的特性、制冷负载、传热和传质等因素。

在进行设计和计算之前，我们需要详细了解冷凝器和蒸发器的工作原理和特性。

同时，我们还要根据具体的制冷需求和工作条件来选择合适的制冷剂、调整尺寸和优化设计，以确保冷凝器和蒸发器的性能和效率。

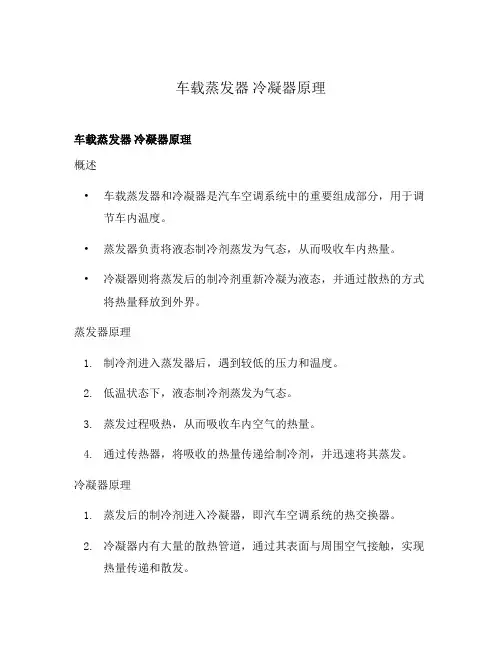

车载蒸发器冷凝器原理车载蒸发器冷凝器原理概述•车载蒸发器和冷凝器是汽车空调系统中的重要组成部分，用于调节车内温度。

•蒸发器负责将液态制冷剂蒸发为气态，从而吸收车内热量。

•冷凝器则将蒸发后的制冷剂重新冷凝为液态，并通过散热的方式将热量释放到外界。

蒸发器原理1.制冷剂进入蒸发器后，遇到较低的压力和温度。

2.低温状态下，液态制冷剂蒸发为气态。

3.蒸发过程吸热，从而吸收车内空气的热量。

4.通过传热器，将吸收的热量传递给制冷剂，并迅速将其蒸发。

冷凝器原理1.蒸发后的制冷剂进入冷凝器，即汽车空调系统的热交换器。

2.冷凝器内有大量的散热管道，通过其表面与周围空气接触，实现热量传递和散发。

3.外界空气吹过冷凝器，带走散热管道上的热量。

4.制冷剂在冷凝器中被迅速冷却，并从气态转变为液态。

蒸发器与冷凝器的作用•蒸发器通过吸热作用，将车内空气中的热量吸收掉，从而降低车内温度。

•冷凝器通过散热作用，将制冷剂中的热量释放到外界，从而让制冷剂重新变为液态并回到蒸发器进行下一轮工作。

蒸发器与冷凝器的关系•蒸发器和冷凝器的工作是连续的，两者通过制冷剂在汽车空调系统中的循环来实现。

•制冷剂在蒸发器和冷凝器之间来回流动，通过蒸发和冷凝的相互转化，实现热量的吸收和释放，从而调节车内温度。

总结•车载蒸发器和冷凝器是汽车空调系统中的核心部件，通过蒸发和冷凝的原理实现热量的吸收和释放。

•蒸发器将车内热量吸收进制冷剂中，冷凝器将制冷剂中的热量释放到外界。

•两者的连续工作使得汽车空调系统能够有效地调节车内温度，提供舒适的驾驶环境。

压力与温度•蒸发器内的压力是较低的，一般在制冷系统中是最低的。

•低压状态下，蒸发器内的制冷剂温度也相对较低。

相变过程•在较低的温度下，液态制冷剂进入蒸发器后，会快速蒸发为气态。

•蒸发过程中，制冷剂从液态转变为气态，吸收了周围环境的热量。

吸热作用•蒸发器的主要作用是吸收车内空气中的热量，从而降低车内温度。

•当热空气进入蒸发器并与制冷剂气体接触时，热量会被传递给制冷剂，从而使制冷剂蒸发。

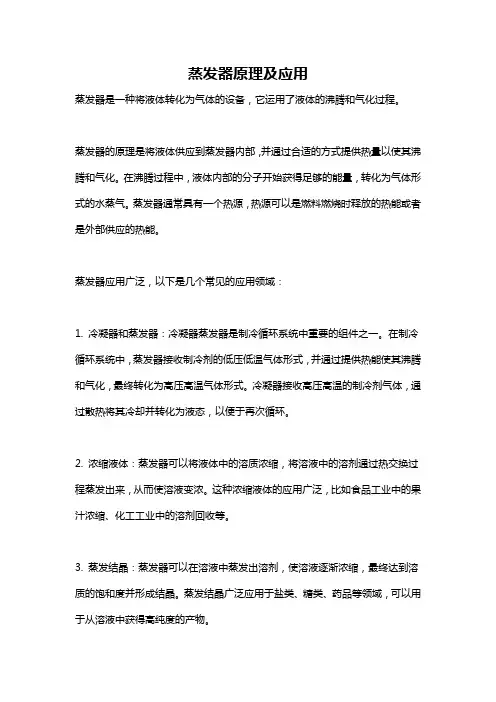

蒸发器原理及应用蒸发器是一种将液体转化为气体的设备，它运用了液体的沸腾和气化过程。

蒸发器的原理是将液体供应到蒸发器内部，并通过合适的方式提供热量以使其沸腾和气化。

在沸腾过程中，液体内部的分子开始获得足够的能量，转化为气体形式的水蒸气。

蒸发器通常具有一个热源，热源可以是燃料燃烧时释放的热能或者是外部供应的热能。

蒸发器应用广泛，以下是几个常见的应用领域：1. 冷凝器和蒸发器：冷凝器蒸发器是制冷循环系统中重要的组件之一。

在制冷循环系统中，蒸发器接收制冷剂的低压低温气体形式，并通过提供热能使其沸腾和气化，最终转化为高压高温气体形式。

冷凝器接收高压高温的制冷剂气体，通过散热将其冷却并转化为液态，以便于再次循环。

2. 浓缩液体：蒸发器可以将液体中的溶质浓缩，将溶液中的溶剂通过热交换过程蒸发出来，从而使溶液变浓。

这种浓缩液体的应用广泛，比如食品工业中的果汁浓缩、化工工业中的溶剂回收等。

3. 蒸发结晶：蒸发器可以在溶液中蒸发出溶剂，使溶液逐渐浓缩，最终达到溶质的饱和度并形成结晶。

蒸发结晶广泛应用于盐类、糖类、药品等领域，可以用于从溶液中获得高纯度的产物。

4. 污水处理：蒸发器可以将低温下难以处理的污水中的水分蒸发掉，将其浓缩为湿固体或者固体。

这种技术在污水处理中被广泛应用，可以有效地减少废水体积，降低处理成本，并提取出污水中有价值的物质。

5. 清洁能源：蒸发器可以利用太阳能或者地热能量，通过蒸发过程产生的蒸汽驱动发电机产生电能。

这种利用可再生能源的方式具有环保、低排放等特点，为清洁能源的发展作出了贡献。

总的来说，蒸发器利用液体的沸腾和气化过程将液体转化为气体，可应用于制冷循环、浓缩液体、蒸发结晶、污水处理以及清洁能源等领域。

蒸发器在这些领域中的应用，提高了工艺效率，降低了成本，同时也为资源利用和环境保护做出了贡献。

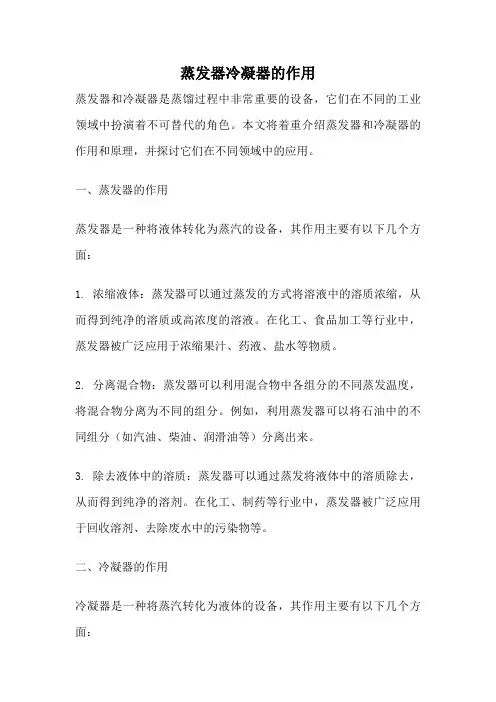

蒸发器冷凝器的作用蒸发器和冷凝器是蒸馏过程中非常重要的设备，它们在不同的工业领域中扮演着不可替代的角色。

本文将着重介绍蒸发器和冷凝器的作用和原理，并探讨它们在不同领域中的应用。

一、蒸发器的作用蒸发器是一种将液体转化为蒸汽的设备，其作用主要有以下几个方面：1. 浓缩液体：蒸发器可以通过蒸发的方式将溶液中的溶质浓缩，从而得到纯净的溶质或高浓度的溶液。

在化工、食品加工等行业中，蒸发器被广泛应用于浓缩果汁、药液、盐水等物质。

2. 分离混合物：蒸发器可以利用混合物中各组分的不同蒸发温度，将混合物分离为不同的组分。

例如，利用蒸发器可以将石油中的不同组分（如汽油、柴油、润滑油等）分离出来。

3. 除去液体中的溶质：蒸发器可以通过蒸发将液体中的溶质除去，从而得到纯净的溶剂。

在化工、制药等行业中，蒸发器被广泛应用于回收溶剂、去除废水中的污染物等。

二、冷凝器的作用冷凝器是一种将蒸汽转化为液体的设备，其作用主要有以下几个方面：1. 回收蒸汽：冷凝器可以将蒸汽冷却并转化为液体，从而回收蒸汽中的热能。

在发电、化工等行业中，冷凝器被广泛应用于回收蒸汽中的能量，提高能源利用效率。

2. 分离混合物：冷凝器可以利用不同组分的沸点差异，将混合物中的蒸汽分离为不同的组分。

例如，在石油炼制过程中，冷凝器可以将石油蒸汽中的不同组分（如汽油、柴油、润滑油等）分离出来。

3. 降低压力：冷凝器可以将高压蒸汽冷却并减压，从而满足后续工艺的要求。

在化工、制药等行业中，冷凝器被广泛应用于降低压力、分离液体等工艺中。

三、蒸发器和冷凝器的原理蒸发器和冷凝器都是利用物质的相变过程实现其功能的。

蒸发器通过加热液体使其蒸发，而冷凝器则通过冷却蒸汽使其凝结。

蒸发器的加热方式有多种，可以通过外部加热、内部加热或间接加热等方式实现。

加热液体使其达到沸腾点，液体表面形成大量气泡，从而将液体转化为蒸汽。

蒸发器通常包含一个加热器和一个蒸发室，加热器提供热量，而蒸发室则提供足够的空间供蒸发。

一、冷凝器的种类及特点冷凝器按其冷却介质不同，可分为水冷式、空气冷却式、蒸发式三大类。

（一）水冷式冷凝器水冷式冷凝器是以水作为冷却介质，靠水的温升带走冷凝热量。

冷却水一般循环使用，但系统中需设有冷却塔或凉水池。

水冷式冷凝器按其结构形式又可分为壳管式冷凝器和套管式冷凝器两种，常见的是壳管式冷凝器。

1、立式壳管式冷凝器立式冷凝器的主要特点是：1°由于冷却流量大流速高，故传热系数较高，一般K=600～700(kcal/m2? h?℃)。

2°垂直安装占地面积小，且可以安装在室外。

3°冷却水直通流动且流速大，故对水质要求不高，一般水源都可以作为冷却水。

4°管内水垢易清除，且不必停止制冷系统工作。

二、蒸发器分类：根据被冷却介质的种类不同，蒸发器可分为两大类：(1)冷却液体载冷剂的蒸发器。

用于冷却液体载冷剂——水、盐水或乙二醇水溶液等。

这类蒸发器常用的有卧式蒸发器、立管式蒸发器和螺旋管式蒸发器等。

(2)冷却空气的蒸发器。

这类蒸发器有冷却排管和冷风机。

以下主要介绍空调系统中常用的冷却液体载冷剂的蒸发器。

一、卧式蒸发器卧式蒸发器又称为卧式壳管式蒸发器。

其与卧式壳管式冷凝器的结构基本相似。

按供液方式可分为壳管式蒸发器和干式蒸发器两种。

1、卧式壳管式蒸发器卧式壳管式蒸发器是满液式蒸发器。

即载冷剂以1～2m/s的速度在管内流动，管外的管束间大部分充满制冷剂体，二者通过管壁进行充分的热交换。

吸热蒸发的制冷剂蒸汽，经蒸发器上部的液体分离器，进入压缩机。

为了保证制冷系统正常运行，这种蒸发器中制冷剂的充满高度应适中。

液面过高可能使回气中夹带液体而造成压缩机发生液击；反之，液面过低会使得部分蒸发管露出液面而不起换热作用，从而降低蒸发器的传热能力。

因此，对于氨蒸发器其充满高度一般为筒体直径的70～80％，对于氟利昂蒸发器充满高度一般为筒体直径的55～65％。

卧式壳管式蒸发器广泛使用于闭式盐水循环系统。

各种蒸发器冷凝器计算蒸发器和冷凝器是蒸发冷凝循环系统的两个重要组成部分。

蒸发器用于将液体转化为蒸汽，冷凝器则将蒸汽重新转化为液体。

在工业生产或空调系统中，蒸发器和冷凝器的设计和计算十分重要，因为它们的效率和性能直接影响到系统的运行效果。

下面将对各种蒸发器和冷凝器的计算进行详细介绍。

一、蒸发器的计算蒸发器的主要作用是通过向环境中提供热量，将液体转变为蒸汽。

在计算蒸发器时，需要考虑以下参数：1.蒸发器的热负荷：即单位时间内从蒸发器中蒸发的液体的热量。

热负荷可以通过以下公式计算：热负荷=蒸发流量×蒸发潜热2.蒸发器的换热面积：蒸发器的换热面积决定了热量的传递效率。

一般而言，换热面积越大，热量传递效率越高。

换热面积的计算常采用多种方法，如LMTD法和效能法。

3. 蒸发器的传热系数：传热系数是指单位面积上的热量传递速率。

蒸发器的传热系数一般由蒸发器的材料和工况条件决定。

常见的计算方法有Nu数法和Kern法。

4.蒸发器的风速：蒸发器通过风速来增加传热效果。

风速的选择应根据具体的应用环境和蒸发器的性能来确定。

二、冷凝器的计算冷凝器的主要作用是将蒸汽重新冷凝为液体。

在计算冷凝器时，需要考虑以下参数：1.冷凝器的冷负荷：即单位时间内从冷凝器中冷凝的蒸汽的热量。

冷负荷可以通过以下公式计算：冷负荷=冷凝流量×冷凝潜热2.冷凝器的换热面积：冷凝器的换热面积决定了热量的传递效率。

一般而言，换热面积越大，热量传递效率越高。

换热面积的计算方法与蒸发器类似。

3. 冷凝器的传热系数：传热系数是指单位面积上的热量传递速率。

冷凝器的传热系数一般由冷凝器的材料和工况条件决定。

常见的计算方法也是采用Nu数法和Kern法。

4.冷凝器的冷却水流量和温差：冷凝器通过冷却水来吸收蒸汽的热量。

冷却水的流量和温差会影响冷凝器的性能和效率。

一般而言，冷却水的流量越大，温差越小，冷凝器的工作效果越好。

综上所述，不同类型的蒸发器和冷凝器在计算时，需要考虑的参数有所差异。

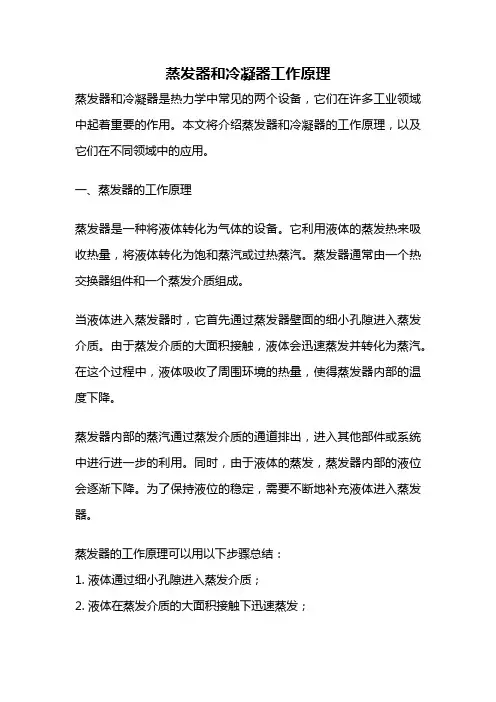

蒸发器和冷凝器工作原理蒸发器和冷凝器是热力学中常见的两个设备，它们在许多工业领域中起着重要的作用。

本文将介绍蒸发器和冷凝器的工作原理，以及它们在不同领域中的应用。

一、蒸发器的工作原理蒸发器是一种将液体转化为气体的设备。

它利用液体的蒸发热来吸收热量，将液体转化为饱和蒸汽或过热蒸汽。

蒸发器通常由一个热交换器组件和一个蒸发介质组成。

当液体进入蒸发器时，它首先通过蒸发器壁面的细小孔隙进入蒸发介质。

由于蒸发介质的大面积接触，液体会迅速蒸发并转化为蒸汽。

在这个过程中，液体吸收了周围环境的热量，使得蒸发器内部的温度下降。

蒸发器内部的蒸汽通过蒸发介质的通道排出，进入其他部件或系统中进行进一步的利用。

同时，由于液体的蒸发，蒸发器内部的液位会逐渐下降。

为了保持液位的稳定，需要不断地补充液体进入蒸发器。

蒸发器的工作原理可以用以下步骤总结：1. 液体通过细小孔隙进入蒸发介质；2. 液体在蒸发介质的大面积接触下迅速蒸发；3. 液体吸收周围环境的热量，降低蒸发器内部的温度；4. 蒸汽通过蒸发介质的通道排出。

二、冷凝器的工作原理冷凝器是一种将气体转化为液体的设备。

它利用冷却介质的冷凝热来释放热量，将气体转化为液体。

冷凝器通常由一个热交换器组件和一个冷却介质组成。

当气体进入冷凝器时，它首先经过冷却介质的通道。

冷却介质通过与气体接触来吸收其热量，使气体温度下降。

随着温度的下降，气体逐渐冷却至其饱和温度以下，从而转化为液体。

冷凝器内部的液体通过冷却介质的通道排出，进入其他部件或系统中进行进一步的利用。

同时，由于气体的冷凝，冷凝器内部的压力会逐渐增加。

为了保持压力的稳定，需要不断地排出冷凝液体并补充冷却介质。

冷凝器的工作原理可以用以下步骤总结：1. 气体通过冷却介质的通道；2. 冷却介质吸收气体的热量，使气体温度下降；3. 气体冷却至饱和温度以下，转化为液体；4. 冷却液体通过冷却介质的通道排出。

三、蒸发器和冷凝器的应用蒸发器和冷凝器在各个工业领域中都有广泛的应用。

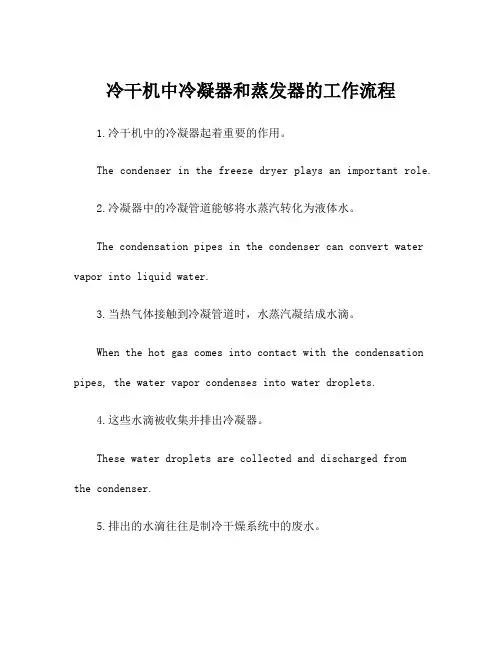

冷干机中冷凝器和蒸发器的工作流程1.冷干机中的冷凝器起着重要的作用。

The condenser in the freeze dryer plays an important role.2.冷凝器中的冷凝管道能够将水蒸汽转化为液体水。

The condensation pipes in the condenser can convert water vapor into liquid water.3.当热气体接触到冷凝管道时，水蒸汽凝结成水滴。

When the hot gas comes into contact with the condensation pipes, the water vapor condenses into water droplets.4.这些水滴被收集并排出冷凝器。

These water droplets are collected and discharged fromthe condenser.5.排出的水滴往往是制冷干燥系统中的废水。

The discharged water droplets are often the waste water in the refrigeration drying system.6.蒸发器是冷干机中另一个重要的组成部分。

The evaporator is another important component in the freeze dryer.7.蒸发器中的蒸发管道能够将液体水蒸发成水蒸汽。

The evaporative pipes in the evaporator can evaporate liquid water into water vapor.8.当水蒸汽接触到蒸发管道时，它们变成了干燥的气体。

When the water vapor comes into contact with the evaporative pipes, they turn into dry gas.9.干燥的气体通常被排出冷干机以实现干燥的效果。

蒸发器冷凝器设计计算蒸发器和冷凝器是化工设备中常见的两种换热器，用于实现物料的蒸发和冷凝过程。

设计计算是设计这两种换热器的主要过程之一，本文将详细介绍蒸发器和冷凝器的设计计算。

一、蒸发器设计计算：蒸发器是将液体物料转化为蒸汽的设备，常见的蒸发器有单效蒸发器、多效蒸发器和蒸发浓缩塔等。

蒸发器的设计计算主要包括传热面积和换热系数的确定。

1.传热面积的确定：传热面积是蒸发器设计的重要参数，它直接影响到蒸发器的传热效果。

传热面积的确定需要根据物料的流量、物料的入口温度和出口温度以及蒸汽的温度等参数来进行计算。

常用的计算公式为：传热面积=传热负荷/(换热系数×温差)其中，传热负荷是蒸发器在单位时间内传递的热量，可以根据物料的蒸发热进行计算；换热系数是蒸发器的换热性能，可以根据物料的性质和流体的动力参数来进行计算；温差是物料的入口温度和出口温度之差。

2.换热系数的确定：换热系数是蒸发器传热性能的重要指标，它直接影响到蒸发器的传热效果。

换热系数的确定需要考虑多种因素，如物料的热传导性、物料的流动状态、传热面的清洁程度等。

常用的换热系数计算方法有经验公式法、理论分析法和实验测定法等。

蒸发器的设计计算还需要考虑物料的性质、工艺要求和设备的结构等因素，以确保蒸发器的性能和可靠性。

二、冷凝器设计计算：冷凝器是将蒸气转化为液体的设备，常见的冷凝器有泡沫塞式冷凝器、表面冷凝器和混合冷凝器等。

冷凝器的设计计算主要包括传热面积、传热系数和冷却介质的流量等参数的确定。

1.传热面积的确定：传热面积是冷凝器设计的重要参数，它直接影响到冷凝器的传热效果。

传热面积的确定需要考虑蒸汽的流量、蒸汽的入口温度和出口温度以及冷却介质的温度等参数。

常用的计算公式为：传热面积=传热负荷/(换热系数×温差)其中，传热负荷是冷凝器在单位时间内传递的热量，可以根据蒸汽的焓值进行计算；换热系数是冷凝器的换热性能，可以根据蒸汽和冷却介质的性质和流体的动力参数来进行计算；温差是蒸汽的入口温度和出口温度之差。

冷凝器和蒸发器的工作原理冷凝器和蒸发器是热力系统中常见的两种设备，它们在热交换过程中起着重要的作用。

冷凝器主要用于将气体或蒸汽冷凝成液体，而蒸发器则是将液体蒸发成气体。

本文将从工作原理的角度来介绍冷凝器和蒸发器的具体工作原理。

一、冷凝器的工作原理冷凝器是一种热交换器，主要用于将气体或蒸汽冷凝成液体。

冷凝器的工作原理可以简单归纳为两个步骤：传热和冷凝。

1. 传热：冷凝器中有一组管道，其中通过冷却介质（通常是水或空气）来吸收热量，使得被冷却的气体或蒸汽温度下降。

这个过程中，冷凝器内部的冷却介质接触气体或蒸汽，并通过传导或对流的方式吸收其热量，使得气体或蒸汽的温度逐渐降低。

2. 冷凝：在传热的过程中，被冷却的气体或蒸汽的温度下降到一定程度后，达到了冷凝的条件。

此时，气体或蒸汽内部的分子开始聚集并凝结成液体。

这些液体通过冷凝器内部的管道流动，并最终被收集或排出。

冷凝器的工作原理主要依赖于冷却介质的温度和流速，以及气体或蒸汽的温度和压力等因素。

通过调整这些参数，可以实现对气体或蒸汽的冷凝过程的控制。

二、蒸发器的工作原理蒸发器是一种热交换器，主要用于将液体蒸发成气体。

蒸发器的工作原理可以简单归纳为两个步骤：传热和蒸发。

1. 传热：蒸发器中也有一组管道，其中通过加热介质（通常是蒸汽或其他热源）来提供热量，使得被加热的液体温度升高。

这个过程中，蒸发器内部的加热介质接触液体，并通过传导或对流的方式传递热量，使得液体的温度逐渐升高。

2. 蒸发：在传热的过程中，被加热的液体的温度升高到一定程度后，达到了蒸发的条件。

此时，液体内部的分子开始脱离液体表面，并转化为气体。

这些气体通过蒸发器内部的管道流动，并最终被收集或排出。

蒸发器的工作原理主要依赖于加热介质的温度和流速，以及液体的温度和压力等因素。

通过调整这些参数，可以实现对液体的蒸发过程的控制。

总结：冷凝器和蒸发器是热力系统中常见的两种设备，它们在热交换过程中起着重要的作用。

图⽂并茂┃详解冷凝器与蒸发器冷凝器1分类（按冷却⽅式）空⽓冷却式冷凝器、⽔冷式冷凝器（壳管式冷凝器、套管式冷凝器、壳-盘管式冷凝器、螺旋板式冷凝器、沉浸式冷凝器）、蒸发式和喷淋式冷凝器。

2空⽓冷却式冷凝器1.应⽤对象：常应⽤于冰箱、冷柜、⼩型空调器、冷场车、汽车空调等⼀些⼩型制冷装置中。

优点：不需⽔，安装简单，可置于屋⾯；传热系数⼩，受环境温度影响⼤，恶化环境，除尘困难。

制冷百科限制：仅⽤于氟利昂制冷机中。

分类：据空⽓的流动情况，可分为⾃然对流冷却冷凝器和强制对流冷却冷凝器。

2.⾃然对流冷却冷凝器（1）组成：紫铜管（⽆缝钢管）和镀铜的钢丝。

（2）特点：⽆风机、节省了电耗，噪声⼩，传热系数低。

3.强制对流冷却冷凝器（1）组成：紫铜管（⽆缝钢管）、肋⽚和轴流风机。

（2）原理（3）特点：电能消耗多，噪声⼤，传热系数⾼。

3⽔冷式冷凝器1.壳管式⽔冷冷凝器特点：传热系数⾼，占地⾯积⼩，清洗⽅便；耗⽔量⼤，体型笨重。

适⽤于：⼤、中型氨制冷系统中。

制冷百科。

卧式壳管式冷凝器：适⽤于：氨或者氟利昂制冷系统2.套管式冷凝器特点：传热系数⾼，机组占地⾯积⼩，结构简单；⾦属耗量⼤，清洗困难，⽔阻⼒⼤。

3.壳——盘管式冷凝器特点：结构简单、⽆法机械清洗、对⽔质要求严，需定期化学清洗。

4.螺旋板式冷凝器特点：体积⼩、重量轻、传热系数⾼、但不适于⾼压，内部不易清洗和检修，对⽔质要求严。

制冷百科。

4蒸发式冷凝器特点：省⽔，造价低，结构简单，⽔垢易清除，体积⼩5喷淋式冷凝器特点：结构简单、使⽤⽅便、⽔垢易清除、对⽔质的要求低，但⾦属耗量打，占地⾯积⼤，传热系数低。

制冷百科。

蒸发器制冷剂液体在蒸发器中汽化吸收被冷却介质的热量，达到制冷的⽬的。

2.分类按蒸发器的充满程度和蒸发情况，分为四种：⼲式（⾮满液式)蒸发器、再循环式蒸发器、满液式蒸发器、喷淋式蒸发器。

1⼲式蒸发器1.定义：制冷剂液体在管内⼀次完全汽化的蒸发器。

2.⼯作过程：3.适⽤对象：常⽤于冷库或蓄冷空调中。
