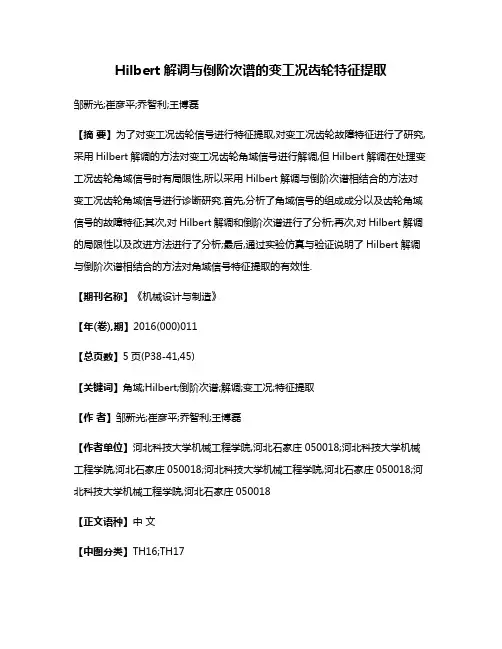

Hilbert解调与倒阶次谱的变工况齿轮特征提取邹新光;崔彦平;乔智利;王博磊【摘要】为了对变工况齿轮信号进行特征提取,对变工况齿轮故障特征进行了研究,采用Hilbert解调的方法对变工况齿轮角域信号进行解调,但Hilbert解调在处理变工况齿轮角域信号时有局限性,所以采用Hilbert解调与倒阶次谱相结合的方法对变工况齿轮角域信号进行诊断研究.首先,分析了角域信号的组成成分以及齿轮角域信号的故障特征;其次,对Hilbert解调和倒阶次谱进行了分析;再次,对Hilbert解调的局限性以及改进方法进行了分析;最后,通过实验仿真与验证说明了Hilbert解调与倒阶次谱相结合的方法对角域信号特征提取的有效性.【期刊名称】《机械设计与制造》【年(卷),期】2016(000)011【总页数】5页(P38-41,45)【关键词】角域;Hilbert;倒阶次谱;解调;变工况;特征提取【作者】邹新光;崔彦平;乔智利;王博磊【作者单位】河北科技大学机械工程学院,河北石家庄050018;河北科技大学机械工程学院,河北石家庄050018;河北科技大学机械工程学院,河北石家庄050018;河北科技大学机械工程学院,河北石家庄050018【正文语种】中文【中图分类】TH16;TH17齿轮运行中断齿、点蚀、磨损等故障是齿轮常见的故障，这些故障不仅会使齿轮信号的一些成分幅值增大，也会出现转速轴的调制信息，所以从被调制的齿轮故障信号中提取出故障的特征，确定故障发生所在轴，是齿轮箱故障诊断的关键。
由于变工况齿轮时域信号比较复杂，传统的分析方法提取出故障信息会有一些困难，所以针对变工况齿轮故障特征提取问题，首先需要对变工况齿轮时域信号进行阶次分析获取准平稳的角域信号，然后对角域信号进行特征提取。
对角域信号进行故障特征提取，需要首先确定齿轮故障发生在某一个轴上，然后再确定轴上的齿轮故障。
因而需要解调出故障所在轴。
目前常用的特征提取方法包括周期相加平均分析、频谱分析、倒谱分析、Hilbert解调分析[1]等，但针对变工况齿轮信号这些方法都存在一定的局限性，如利用Hilbert解调方法在处理相加信号时，阶次谱图会出现一些其他成分干扰[2]。

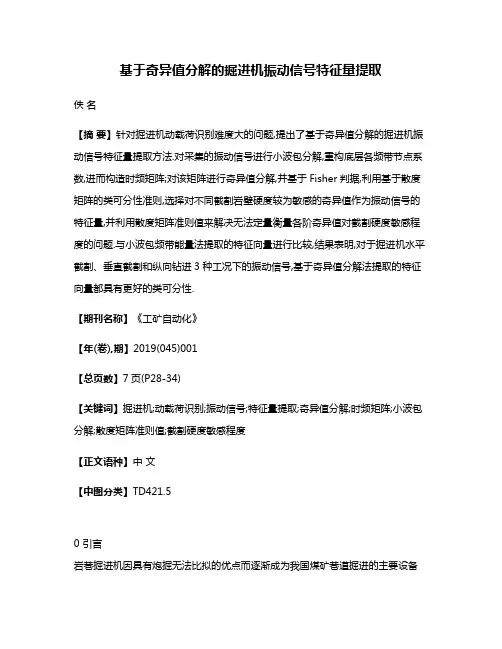

基于奇异值分解的掘进机振动信号特征量提取佚名【摘要】针对掘进机动载荷识别难度大的问题,提出了基于奇异值分解的掘进机振动信号特征量提取方法.对采集的振动信号进行小波包分解,重构底层各频带节点系数,进而构造时频矩阵;对该矩阵进行奇异值分解,并基于Fisher判据,利用基于散度矩阵的类可分性准则,选择对不同截割岩壁硬度较为敏感的奇异值作为振动信号的特征量,并利用散度矩阵准则值来解决无法定量衡量各阶奇异值对截割硬度敏感程度的问题.与小波包频带能量法提取的特征向量进行比较,结果表明,对于掘进机水平截割、垂直截割和纵向钻进3种工况下的振动信号,基于奇异值分解法提取的特征向量都具有更好的类可分性.【期刊名称】《工矿自动化》【年(卷),期】2019(045)001【总页数】7页(P28-34)【关键词】掘进机;动载荷识别;振动信号;特征量提取;奇异值分解;时频矩阵;小波包分解;散度矩阵准则值;截割硬度敏感程度【正文语种】中文【中图分类】TD421.50 引言岩巷掘进机因具有炮掘无法比拟的优点而逐渐成为我国煤矿巷道掘进的主要设备[1]，但由于其作业环境复杂恶劣，司机无法根据截割状态实时调整掘进机截割速度，有可能导致截齿损坏，因此提高掘进机的自动化、智能化水平成为国内外采煤行业追求的目标[2]。
截割头动载荷识别是实现掘进机自动控制的关键技术之一，而载荷的变化会引起截割头振动的变化，对振动信号进行分析可以实现掘进机动载荷的识别[3]。
近年来，掘进机截割头载荷识别方法得到长足的发展，具有较高时频分辨率的小波包分解被引入到掘进机振动信号处理中。
文献[3]提出的掘进机振动信号的去噪方法取得了较好的去噪效果，但未提取振动信号特征量；文献[4]和文献[5]提取小波包频带能量作为信号的特征量，但只考虑了不同频带的能量分布，未对每个频带内信号的时域信息进行描述，实际上弱化了小波包的时频分析能力。
奇异值分解具有良好的稳定性，当矩阵有微小变化时，对其奇异值的影响很小，即信号中的干扰不会引起奇异值的较大变化。
齿轮故障诊断的几种具体方法，经验总结齿轮在运行中如果发生故障就会影响到真个设备的运行状态,要如何来发现和诊断齿轮故障呢?有四种方法——时域平均法、边频带分析、倒频谱分析、Hilbert解调法，下面我们就来了解一下。
这是齿轮时域故障诊断的一种有效的分析方法。
该方法能从混有干扰噪声的信号中提取出周期性的信号。
因为随机信号的不相关性，经多次叠加平均后便趋于零，而其中确定的周期分量仍被保留下来。
时域平均法要拾取两个信号：一个是齿轮箱的加速度信号，另一个是转轴回转一个周期的时标信号。
时标信号就经过扩展或压缩运算，使原来的周期T转换为T’，相当于被检齿轮转过一整转的周期。
这时加速度测过来的信号以周期T’截断叠加，然后进行平均。
这种平均过程实质上是在所摄取的原始信号中消除其他噪声的干扰，提取有效信号的过程。
最后，再经过光滑滤波，得到被检齿轮的有效信号。
边频带成分包含有丰富的齿轮故障信息，要提取边频带信息，在频谱分析时必须有足够高的频率分辨率。
当边频带谱线的间隔小于频率分辨率时，或谱线间隔不均匀，都会阻碍边频带分析，必要时应对感兴趣的频段进行频率细化分析（ZOOM分析），以准确测定边频带间隔。
由于边频带具有不稳定性，在实际工作环境中，尤其是几种故障并存时，边频带错综复杂，其变化规律难以用具体情况描述，但边频带的总体水平是随着故障的出现而上升的。
对于有数对齿轮啮合的齿轮箱振动的频谱图中，由于每对齿轮啮合时都将产生边频带，几个边频带交叉分布在一起，仅进行频率细化分析识别边频特征是不够的，如偏心齿轮，除了影响载荷的稳定性而导致调频振动以外，实际上还会造成不同程度的转矩的波动，同时产生调频现象，结果出现不对称的边频带，这时要对它进行分析研究，最好的方法是使用倒频谱分析。
倒频谱分析将功率谱中的谐波族变换为到频谱图中的单根谱线，其位置代表功率谱中相应谐波族（边频带）的频率间隔，可以检测出功率谱图中难以辨别的周期性，从而便于分析故障。

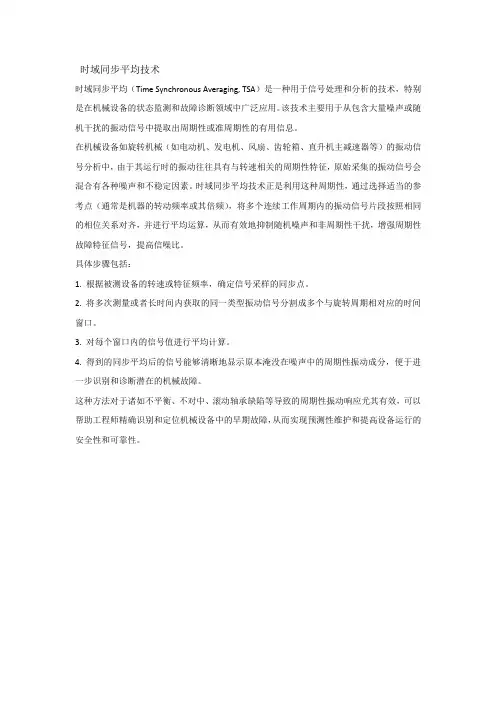

时域同步平均技术
时域同步平均（Time Synchronous Averaging, TSA）是一种用于信号处理和分析的技术，特别是在机械设备的状态监测和故障诊断领域中广泛应用。
该技术主要用于从包含大量噪声或随机干扰的振动信号中提取出周期性或准周期性的有用信息。
在机械设备如旋转机械（如电动机、发电机、风扇、齿轮箱、直升机主减速器等）的振动信号分析中，由于其运行时的振动往往具有与转速相关的周期性特征，原始采集的振动信号会混合有各种噪声和不稳定因素。
时域同步平均技术正是利用这种周期性，通过选择适当的参考点（通常是机器的转动频率或其倍频），将多个连续工作周期内的振动信号片段按照相同的相位关系对齐，并进行平均运算，从而有效地抑制随机噪声和非周期性干扰，增强周期性故障特征信号，提高信噪比。
具体步骤包括：
1. 根据被测设备的转速或特征频率，确定信号采样的同步点。
2. 将多次测量或者长时间内获取的同一类型振动信号分割成多个与旋转周期相对应的时间窗口。
3. 对每个窗口内的信号值进行平均计算。
4. 得到的同步平均后的信号能够清晰地显示原本淹没在噪声中的周期性振动成分，便于进一步识别和诊断潜在的机械故障。
这种方法对于诸如不平衡、不对中、滚动轴承缺陷等导致的周期性振动响应尤其有效，可以帮助工程师精确识别和定位机械设备中的早期故障，从而实现预测性维护和提高设备运行的安全性和可靠性。
机械系统的信号处理与特征提取在现代工业中，机械系统的信号处理与特征提取是十分重要的一个领域。
机械系统的信号处理是指对机械系统所产生的信号进行处理与分析，以获取其中蕴含的有用信息。
而特征提取则是对信号进行转化与提取，以便更好地理解和预测机械系统的行为。
一、信号处理的基本原理机械系统的信号处理基于信号的一些基本原理，其中最重要的是信号的频域分析与时域分析。
在频域分析中，我们可以通过傅里叶变换将信号从时域转换为频域，从而观察到信号的频谱分布，进而分析信号中的频率成分。
而时域分析则是观察信号在时间上的变化，可以通过时域分析来获得信号的幅值、相位等信息。
二、信号处理在故障检测中的应用机械系统的故障检测是机械工程领域中的一个重要方向。
通过对机械系统信号的处理与分析，可以实现对故障的检测与诊断。
例如，在一个齿轮传动系统中，当齿轮存在缺陷时，会导致高频振动信号的出现。
通过对振动信号的频域分析，可以发现其频谱中的特殊频率成分，从而判断该齿轮是否存在故障。
三、特征提取的方法与技术特征提取是信号处理中的一个重要环节。
它可以将信号中的有用信息提取出来，并将其转化为易于分析和理解的特征。
常用的特征提取方法包括时域特征和频域特征。
时域特征可以通过统计分析来获得，例如均值、方差、峰值等。
频域特征则可以通过傅里叶变换等方法得到，例如主频、频率谱等。
四、机械系统故障预测与维护除了故障检测外，信号处理与特征提取还可以应用于机械系统的故障预测与维护。
通过对机械系统信号进行长期的监测与分析，可以获得系统运行状态的演变规律，从而提前预测故障的发生。
同时，在系统故障发生后，通过对信号的处理与特征提取，可以为故障诊断和维护提供有力的支持。
五、机械系统信号处理的挑战与前景机械系统的信号处理与特征提取虽然在工业领域已经取得了许多成果，但仍然面临着一些挑战。
首先，机械系统产生的信号通常是复杂且噪声较多的。
因此，信号处理算法需要具备很好的抗干扰能力。
振动信号的处理方法
振动信号的处理方法包括以下几种：
1. 时域分析：对振动信号进行时间上的分析，例如计算振动信号的均值、方差、峰峰值等。
2. 频域分析：将振动信号转换为频域上的能量分布，常用的方法有傅里叶变换、小波变换等。
3. 统计分析：通过统计学方法对振动信号进行分析，例如计算振动信号的自相关系数、互相关系数等。
4. 谱分析：根据振动信号的功率谱密度分布，对其频域特性进行分析，常用的方法有功率谱密度函数、自相关函数、自谱和互谱等。
5. 模态分析：通过模态分析方法，对振动信号的主要模态和频率进行识别和分析，可以了解结构的固有特性和振动形态。
6. 故障诊断：通过振动信号的特征参数提取和比较，对机械设备的故障进行诊断，并提出相应的维修措施。
以上方法可根据具体情况和要求进行选择和组合，用于振动信号的处理和分析。

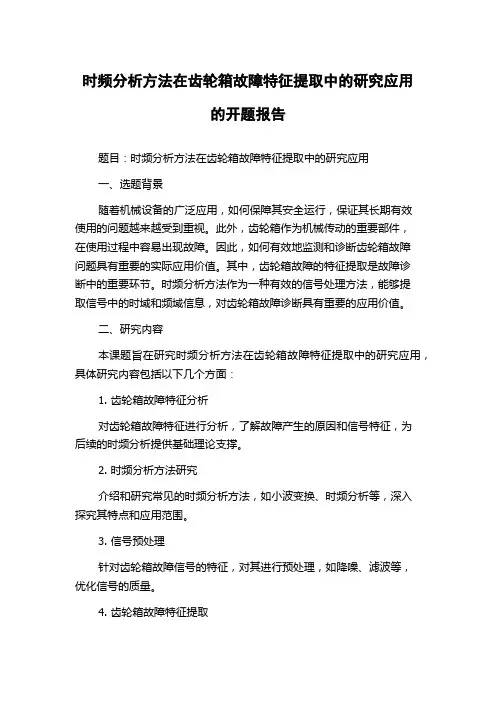

时频分析方法在齿轮箱故障特征提取中的研究应用的开题报告题目：时频分析方法在齿轮箱故障特征提取中的研究应用一、选题背景随着机械设备的广泛应用，如何保障其安全运行，保证其长期有效使用的问题越来越受到重视。
