充电桩CP电路是充电桩中最重要的一部分，它负责监测充电状态、控制充电电压和电流等功能。在充电桩的运行中，CP电路常常会出现各种问题，如短路、断路、过压、欠压等，这些问题都会对充电效率和安全造成影响。对充电桩的CP电路进行定期检测是非常必要的。
一、CP电路检测方法
1. 电压检测
电压检测是检测CP电路中的电压是否正常。通常情况下，CP电路的工作电压为12V，通过电压表可以准确地测量出CP电路的电压是否在正常范围内。如果电压过高或者过低，都可能说明CP电路存在问题，这时需要进一步检查。
电流检测是检测CP电路中的电流是否正常。在充电过程中，CP电路会根据需要调节充电电流，如果电流检测不准确，可能导致充电电流过大或者过小，从而影响充电效率和安全。通过电流表可以准确地测量出CP电路中的电流值。
过压检测是检测CP电路中的电压是否超出额定范围。在充电过程中，如果CP电路检测到充电电压超出额定范围，会及时停止充电，以避免充电设备受损。通过超压保护电路可以实现对CP电路中的过压情况进行检测。
欠压检测是检测CP电路中的电压是否低于额定范围。欠压情况可能导致充电不足或者无法正常启动，从而影响用户的充电体验。通过欠压保护电路可以实现对CP电路中的欠压情况进行检测。
5. 短路检测
短路检测是检测CP电路中是否存在短路故障。短路会导致电流过大，可能会引发火灾等安全问题。通过短路保护电路可以实现对CP电路中短路情况的检测。
1. 确保检测设备正常工作，电压表、电流表等测量工具要准确可靠。
2. 在检测CP电路时，要注意安全防护措施，避免触电或其他意外伤害。
3. 定期对充电桩的CP电路进行检测，发现问题及时处理，确保充电桩的正常运行。
4. 对于检测结果不正常的CP电路，需要进一步分析排查故障原因，并及时修复或更换故障组件。
相电流检测电路原理
相电流检测电路是一种常见的电路设计，用于检测电路中的相电流。相电流是指通过电路中的导线所流动的电流，它是电路中的重要参数之一。相电流检测电路的原理是基于法拉第电磁感应定律，通过检测电路中的磁场变化来间接测量相电流的大小。
相电流检测电路通常由电流传感器、信号调理电路和输出显示电路组成。电流传感器是电路中最关键的部分，它能够将电流信号转换为电压信号。常见的电流传感器包括互感式电流传感器和霍尔效应传感器。互感式电流传感器利用电流通过线圈产生的磁场来感应电流大小，而霍尔效应传感器则利用霍尔元件感应电流的磁场变化。这些传感器能够将电流信号转换为电压信号，从而方便后续的信号处理。
信号调理电路是相电流检测电路中的重要部分，它能够对传感器输出的电压信号进行放大、滤波和线性化处理。放大电路能够将传感器输出的微弱电压信号放大到适合后续处理的范围，滤波电路则能够去除传感器输出信号中的噪声和干扰，以确保测量结果的准确性。线性化处理电路则能够将非线性的传感器输出信号转换为线性的电流信号，以便进一步的分析和显示。
输出显示电路是相电流检测电路中的最后一环，它能够将处理后的电流信号转换为人们可以直观理解的形式。常见的输出显示方式包括模拟显示和数字显示。模拟显示电路通常采用指针表或电压表来显示电流信号的大小，而数字显示电路则通过数码管或液晶显示屏来显示电流的数值。输出显示电路的设计需要考虑显示精度、稳定性和可靠性等因素，以满足实际应用的需求。
相电流检测电路通过电流传感器将电流信号转换为电压信号，经过信号调理电路的处理后，最终通过输出显示电路显示出来。这种电路设计可以广泛应用于电力系统、工业自动化、电动机控制等领域，能够实时监测电路中的相电流，为电路的安全运行提供保障。

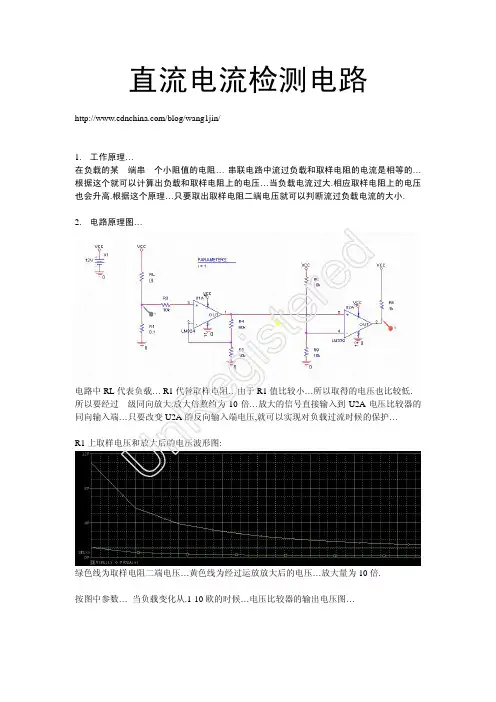

直流电流检测电路
/blog/wang1jin/
1. 工作原理…
在负载的某一端串一个小阻值的电阻… 串联电路中流过负载和取样电阻的电流是相等的…
根据这个就可以计算出负载和取样电阻上的电压…当负载电流过大.相应取样电阻上的电压
也会升高.根据这个原理…只要取出取样电阻二端电压就可以判断流过负载电流的大小.
2. 电路原理图…
电路中RL代表负载… R1代替取样电阻…由于R1值比较小…所以取得的电压也比较低.
所以要经过一级同向放大.放大倍数约为10倍…放大的信号直接输入到U2A电压比较器的
同向输入端…只要改变U2A的反向输入端电压,就可以实现对负载过流时候的保护…
R1上取样电压和放大后的电压波形图:
绿色线为取样电阻二端电压…黄色线为经过运放放大后的电压…放大量为10倍.
按图中参数… 当负载变化从.1-10欧的时候…电压比较器的输出电压图… UnRegistered
可以看出当电阻为2欧的时候…运放就停止保护…输出电压为124MV…
适合改变取样电阻…以及U2A的反向端输入电压.就能改变保护电流值…
UnRegistered

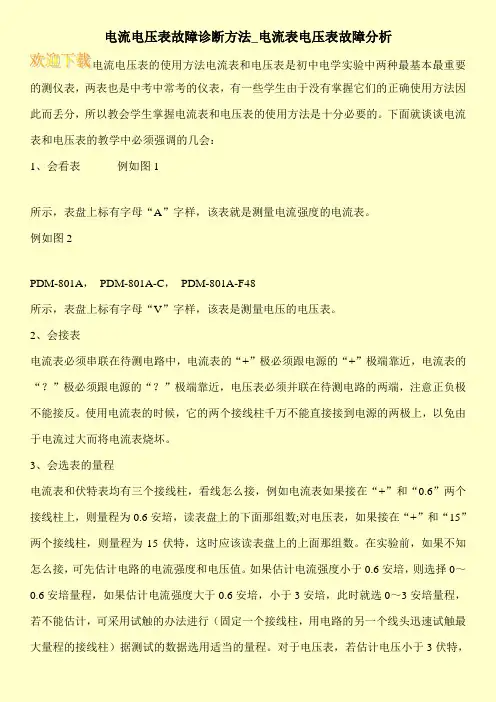

电流电压表故障诊断方法_电流表电压表故障分析
电流电压表的使用方法电流表和电压表是初中电学实验中两种最基本最重要的测仪表，两表也是中考中常考的仪表，有一些学生由于没有掌握它们的正确使用方法因此而丢分，所以教会学生掌握电流表和电压表的使用方法是十分必要的。下面就谈谈电流表和电压表的教学中必须强调的几会：
1、会看表 例如图1
所示，表盘上标有字母“A”字样，该表就是测量电流强度的电流表。
例如图2
PDM-801A， PDM-801A-C， PDM-801A-F48
所示，表盘上标有字母“V”字样，该表是测量电压的电压表。
2、会接表
电流表必须串联在待测电路中，电流表的“+”极必须跟电源的“+”极端靠近，电流表的“？”极必须跟电源的“？”极端靠近，电压表必须并联在待测电路的两端，注意正负极不能接反。使用电流表的时候，它的两个接线柱千万不能直接接到电源的两极上，以免由于电流过大而将电流表烧坏。
