第7章 发电机保护

K rel I act= I N .T K re
低电压起动的过流保护 •低电压元件的起动值应小于在正常运行情况下母线可能出 现的最低工作电压，同时，在外部故障切除后电动机自起 动过程中，保护必须返回。根据运行经验，低电压继电器 的动作电压为
U act = 0.7U N .T
如果低电压继电器只 接在一侧电压互感器， 当另一侧短路时，往 往灵敏度不够，此时 可采用两套低电压元 件分别接在变压器两 侧的电压互感器上， 两组电压继电器的接 点并联。 为防止电压互感器二 次断线低电压继电器 误动，应加装电压互 感器断线监视继电器 发出断线信号。
变压器相间短路的后备保护及过负荷保护
过电流保护 •简单过电流保护装置的起动电流按躲开变压器可能出现的 最大负荷电流进行整定
应考虑电动机的自起动电流。过电流保护的动作电流为
I act= K Ms
K rel I L. max K re
•灵敏度校验
K sen
I k . min = I act
过电流保护作为变压器的近 后备保护，灵敏系数要求大 于1.5～2，远后备保护的灵 敏系数大于1.2。 • 保护的动作时限比相邻元 件保护的最大动作时限大1个 时限阶段。 • 过电流保护装置应装于变 压器的电源侧，采用完全星 形接线。保护动作后，跳开 变压器两侧断路器。
基本侧继电器工作线圈匝数
WG⋅ js = AW0 / I K .act⋅ js = 60(安匝） I K .act⋅ js /
Wcd . z、WG⋅ z＝W ph. jb. z＋Wcd . z →
I act = I K ⋅act nTA / K c
I K ⋅act = 60 / WG. z
•利用BCH－2型差动继电器构成的变压器差动保护的整定计算

第七章 思考题及习题答案7-1 电力系统短路的分类、危害及短路计算的目的是什么？答：短路的类型有三相短路、两相短路、单相接地短路和两相接地短路。

短路对电力系统的危害有：短路电流很大，并会电气设备使发热急剧增加，导致设备因过热而损坏；导体产生很大的电动力，有可能引起设备机械变形、扭曲甚至损坏；短路时系统电压大幅度下降，会影响电气设备的正常工作；发生不对称短路时，不平衡电流所产生的不平衡磁通会对邻近的通信系统造成干扰；短路情况严重时，会导致并列运行的发电厂失去同步，破坏系统的稳定性。

短路计算目的有：设计和选择合理的发电厂、变电所及电力系统的电气主接线；选择有足够动稳定度和热稳定度的电气设备及载流导体；合理配置各种继电保护和自动装置并正确地整定其参数；分析和计算在短路情况下电力系统的稳定问题。

7-2 无限大功率电源的含义是什么？由无限大电源供电的系统三相短路时，短路电流包括几种分量？有什么特点？答：无限大功率电源是指其容量为无限大、内阻抗为零的电源。

由无限大功率电源供电的系统三相短路时，短路电流包括周期分量和非周期分量。

其特点是在外电路发生短路时，电源电压基本上保持恒定，因此周期分量不随时间而变化。

7-3 什么叫短路冲击电流？它出现在短路后的哪一时刻？冲击系数的大小与什么有关？ 答：短路冲击电流是指在最严重短路情况下三相短路电流的最大瞬时值。

它出现在短路发生半个周期（0.01s ）时。

冲击系数与短路回路中电抗与电阻的相对大小有关。

7-4 什么是短路功率？在三相短路计算中，对某一短路点，短路功率的标幺值与短路电流的标幺值有何关系？答：短路功率等于短路电流有效值乘以短路处的正常工作电压（一般用平均额定电压）。

短路功率的标幺值与短路电流的标幺值相等。

7-5 什么是短路电流的最大有效值？与冲击系数有什么关系？答：短路电流的最大有效值是指短路后第一周的电流有效值。

它与冲击系数的关系为2)1(21−+=imp p imp K I I7-6 什么是电力系统三相短路的实用计算？分为几个方面的内容？答：电力系统三相短路的实用计算，主要是计算系统中含多台发电机、电源并非无限大功率电源供电时，三相短路电流周期分量的有效值。

第二节 发电机纵差保护
发电机纵差保护是发电机相间故障的主保护
一、交流接入回路
取自发电机中性点及机端TA二次三相电流。在出口采用循环闭锁的差动保护装置中，还 需接入机端TV二次三相电压。
二、逻辑框图：（见书P7图1-5）
说明：分相差动具有比率制动特性，循环闭锁由负序电压解元件动作，也应可靠切除发电机。

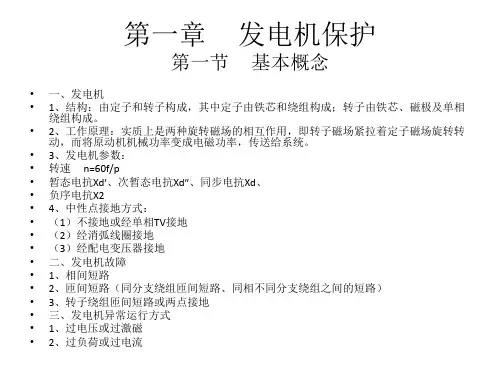

• 3、发电机失磁或失步 • 4、频率异常 • 5、逆功率 • 6、误上电 • 7、转子一点接地 • 8、断水 • 四、保护配置
• 1、短路故障主保护 • （1）纵差保护 • （2）横差保护 • （3）转子两点接地保护 • 2、定子绕组单相接地保护 • 3、异常运行保护 • （1）复合电压闭锁过电流保护 • （2）负序过电流保护 • （3）过电压或过激磁保护 • （4）失磁保护 • （5）逆功率保护 • （6）频率异常保护 • （7）转子一点接地保护 • （8）误上电保护
经延时，作用于出口。加延时的目的是：防止机端或主变内部三相短路时由于励磁电 源消失致使电流元件动作后快速返回而造成保护拒绝动作。 • 自并励系统：电流元件动作后需加延时 • 由励磁机供电或它励系统供电：不需加延时 • 5、定值计算：（见书P48~49） • 二、负序过电流保护 • 1、交流接入回路：取自发电机中性点TA二次三相电流 • 2、构成：由负序过负荷及负序过电流保护构成。过负荷保护作用于信号，过电流保护 作用于切机。 • 3、定值整定：（见书P41~42） • 三、反时限过电流保护 • 1、反时限对称过负荷及过电流保护是发电机定子绕组的过热保护，兼作发电机内部短 路故障和相邻设备故障的后备保护。
第四节 短路故障后备保护
• 一、复合电压闭锁过电流保护 • 1、复合电压闭锁 • 目的：提高灵敏度 • 2、交流接入回路：取自发电机中性点TA二次三相电流，机端TV二次三相电压 • 3、逻辑框图：（见书P48图1-45） • 由图可以看出：当三个电流元件之一动作，且低电压元件或负序电压元件动作，保护
