型钢悬挑脚手架安全控制培训教材PPT(34张)

2024/3/23
21
05
使用维护与拆卸注意事 项
2024/3/23
22
使用过程中常见问题解答
问题一
悬挑脚手架安装后晃动怎么办？
解答
检查各连接点是否紧固，确保所有构件安装到 位，必要时增加斜撑或加固措施。
问题二
使用过程中发现工字钢变形怎么办？
2024/3/23
解答
立即停止使用，对变形工字钢进行更换，并对相邻 构件进行检查，确保安全。
05
06
发现损坏或老化的构件，应及时进行更换 ，确保使用安全。
24
拆卸流程和注意事项
拆卸流程
1. 清理脚手架上杂物，确保拆卸安全。
2024/3/23
2. 按照先搭后拆、后搭先拆的原则进行拆卸。
25
拆卸流程和注意事项
• 逐层拆卸，严禁上下同时作业。
2024/3/23
26
拆卸流程和注意事项
01
注意事项
责任追究
对于因施工单位原因造成的不合格品 ，应按照合同约定和相关法律法规进 行责任追究。同时，监理单位也应承 担相应的监理责任。
31
THANKS
感谢观看
2024/3/23
32
2024/3/23
12
结构形式选择与布置方式
01
02
03
结构形式
工字钢悬挑脚手架可采用 单排、双排或多排结构形 式。
2024/3/23
布置方式
根据建筑物形状、高度、 施工条件等，选择合适的 布置方式，如矩形、三角 形、梯形等。
立杆间距与步距
根据设计荷载和所选材料 规格，确定立杆间距和步 距。
13
连接节点设计及加固措施

• 2、悬挑式脚手架在搭设前应查对隐蔽工程验收记录，符合要求方可进行搭设； • 3、一次性悬挑脚手架不宜超过20M；
• 4、型钢悬挑宜采用双轴对称的工字钢；
• 5、悬挑钢梁的截面高度不应小于 160mm，锚固型钢的U型钢筋拉环或锚固螺栓直径不宜小于 16mm； • 6、钢丝绳采用建筑结构的吊环使用HPB235级钢筋，直径不宜小于20mm； • 7、钢丝绳卡不得少于3个； • 8、悬挑钢梁的长度应按设计计算，固定长度不应小于悬挑长度的 1.25倍，U型钢筋拉环或锚固螺栓 应预埋至混凝土上梁板底层钢筋位置。
• 1.1悬挑式卸料平台的设置按《建筑施工高处作业安全技术规范》（JGJ80-91）的规定，其结构构造 能防止左右晃动。
• 1.2悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。 • 1.3钢丝绳构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受 力计算。 • 1.4设置四个吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环用φ25以上钢筋制作。
• 2.2悬挑式卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。
• 2.3平台每次投入使用前对钢梁、焊缝、防护设施进行检查，凡是杆件变形、焊缝开裂、金 属严重锈蚀、台面及防护栏杆不严密时必须停止使用。
• 5 、在脚手架上进行电、气焊作业时，必须有防火措施和安全监护。
• 6 、六级（含六级）以上大风及雷雨、雾、大雪等天气时严禁继续在脚手架上作业。雨、 雪后上架作业前应清除积水、积雪，并应有防滑措施。夜间施工应制订专项施工方案，提 供足够的照明及采取必要的安全措施。 • 7 、悬挑式脚手架在使用过程中，应按规范要求定期（一个月不少于1次）进行安全检查， 不合格部位应立即整改。

2024/3/27
确保所选材料符合国 家标准和行业标准， 具有合格证明。
10
材料检验方法及标准
01
02
03
04
外观检查
检查材料表面是否有裂纹、变 形、锈蚀等缺陷。
尺寸检查
使用测量工具检查材料的长度、 直径、壁厚等尺寸是否符合要
求。
力学性能试验
对材料进行拉伸、弯曲等试验， 检测其强度和韧性。
化学成分分析
使用前检查 在使用脚手架前，应对其进行全面检查，包括连接件、支 撑件、脚轮等部分，确保完好无损且符合使用要求。
安全防护设施 在脚手架上工作时，必须佩戴安全带，并确保安全带固定 在稳固的支撑点上。同时，根据需要设置安全网、防护栏 杆等安全防护设施。
19
定期检查与维护保养计划制定
定期检查
定期对脚手架进行检查，包括外 观、连接件紧固情况、脚轮磨损 情况等，确保其处于良好状态。
加大对脚手架安全生产的监管力度， 严厉打击违法违规行为，确保安全
生产形势持续稳定好转。
27
06
案例分析：典型事故案例剖析与教训总结
2024/3/27
28
事故经过描述和原因分析
事故经过描述
某建筑工地在使用脚手架进行高空作业时，发生脚手架坍塌事故，导致多名工人受 伤。
2024/3/27
事故发生时，工人们正在脚手架上进行混凝土浇筑作业，突然脚手架发生晃动，随 后坍塌。
4
脚手架类型与结构
类型
扣件式钢管脚手架、碗扣式钢管脚手 架、承插型盘扣式钢管脚手架、满堂 脚手架等。
结构
包括立杆、纵向水平杆（大横杆）、横 向水平杆（小横杆）、剪刀撑、横向斜 撑、抛撑（压栏子）、连墙件、纵向扫 地杆、横向扫地杆等。

五、悬挑式脚手架的构造要求
• 悬挑式脚手架的构造要求
• （一）、连墙件
• 1 、连墙件的布置间距除应满足计算要求外，尚不应大于表4.2.1规定的最 大间距。
• 2 、连墙件宜靠近主节点设置，偏离主节点的距离不应大于300mm；连 墙件应从底部第一步纵向水平杆开始设置，设置有困难时，应采用其它可 靠措施固定。主体结构阳角或阴角部位，两个方向均应设置连墙件。连墙 件设置点宜优先采用菱形布置，也可采用方形、矩形布置。
绳、钢拉杆不参与悬挑钢梁受力计算）。
• 搁置固定于主体结构层上的形式（悬臂钢梁式）
• 与主体结构面上的预埋件焊接形式或卡环形式
• 与主体结构面上的预埋件焊接形式（附着钢三角架式）
三、悬挑式脚手架的基本参数
• 悬挑式脚手架的基本参数 • 1．起挑层高 • 一般从第四、五层开始起挑，根据工程需要决定。 • 2．挑梁型号规格 • 挑梁一般采用工字钢等型钢。根据荷载大小设计选用工字钢等的型号规
2．设计计算内容 （1）结构强度、刚度、稳定性 （2）连接强度 3．设计计算步骤 （1）确定力学计算模式 （2）外载荷的计算 （3）内力计算 4．设计计算结论 悬挑式脚手架的设计计算结果应有是否满足技术标准规范的结论。
计算模型
附：扣件、底座的承载力设计值（kN）：
项目
承载力设计值
对接扣件（抗滑）
格（不小于16号型钢）。 • 3. 步高（步距） • 步高一般在1.8m左右。 • 4．步宽（立杆横向间距） • 步宽一般在1.0m左右（1.05m)。 • 5. 立杆纵向间距（跨） • 立杆纵向间距需根据工程需要设计。
• 6．连墙件竖向间距、水平间距
• 连墙件竖向间距不大于2倍步距，水平间距不大于3倍纵距，每根连墙件 覆盖面积不大于27m2

精选PPT
9
Content
4.4连墙件：采用在楼面预埋短钢管，然后用短钢管与扣件将脚手 架立杆与预埋钢管连接起来，根据脚手架方案计算的连墙件轴向 力的大小采取双扣件或在双扣件的边缘加点焊（见图4.4A）；剪 力墙处的连墙件：采用在剪力墙上的对拉螺杆孔内穿直径大于 14mm的圆钢，圆钢的一头通过与厚度大于8mm的钢板焊接固定， 另一端与短钢管焊接，短钢管通过扣件与脚手架立杆连接（见图 4.4B）。
图4.4A 1-内立杆 2-预埋钢管 3-扣件 4-短钢管 5-边梁 6-楼板
精选PPT
10
Content
图4.4B 1-剪力墙 2-楼板 3-圆钢 4-内立杆 5-扣件 6-短钢管 5、悬挑高度的规定 脚手架的悬挑高度原则上控制在20m以内，不宜超过24m，标准 层悬挑高度宜在30m以内，且不应超过35m，其理论计算高度不 应超过40m；100m以下高层建筑顶层悬挑脚手架不应超过25m； 100m以上高层建筑顶层悬挑脚手架不应超过20m；如悬挑高度超 过20m必须进行卸荷，卸荷的做法是在悬挑20m的部位进行第一 次卸荷，然后每隔15m进行一次卸荷。（在龙岗施工的按照龙岗 区的要求施工）
精选PPT
12
Thank you!
精选PPT
13
图3.1 1-工字钢 2-鸡心环 3-割孔 4-反拉钢丝绳 3.2将钢管从中间剖开并焊在工字钢的下口如左图3.2，并在钢管 上焊接一半圆弧的圆钢环，从而保护钢丝绳。其中钢管长10cm左 右，圆钢直径≥14mm，两端焊接的焊缝长度为3mm左右。
精选PPT
8
Content
图3.2 1-工字钢 2-剖开的钢管 3-圆钢环 4-反拉钢丝绳 4、连墙杆的规定 4.1建筑物的高度在50m以下时（包括50m），采用2步3跨的要求 设置连墙件； 4.2建筑物的高度在50m至100m之间（包括100m）时，采用2步2 跨的要求设置连墙件； 4.3建筑物的高度在100m以上时必须按照每层每跨的要求设置连 墙件，并且连墙件必须与内外立杆贯通连接；

4 使用过程中，严禁进行下列违章作业：
1）利用架体吊运物料；2）在架体上推车；3）任意拆除架体结构件或连接件；
4) 任意拆除或移动架体上的安全防护设施；5) 其它影响悬挑式脚手架使用安 全的违章作业。
• 5 在脚手架上进行电、气焊作业时，必须有防火措施和安全监护。
• 6 六级（含六级）以上大风及雷雨、雾、大雪等天气时严禁继续在脚手架上 作业。雨、雪后上架作业前应清除积水、积雪，并应有防滑措施。夜间施工 应制订专项施工方案，提供足够的照明及采取必要的安全措施。
搁置固定于主体结构层上的形式（悬臂钢梁式）
• 与主体结构面上的预埋件焊接形式或卡环形式
• 与主体结构面上的预埋件焊接形式（附着钢三角架式）
三、悬挑式脚手架的基本参数
• 悬挑式脚手架的基本参数 • 1．起挑层高 • 一般从第四、五层开始起挑，根据工程需要决定。 • 2．挑梁型号规格 • 挑梁一般采用工字钢等型钢。根据荷载大小设计选用工字钢等的型号
规格（不小于16号型钢）。 • 3. 步高（步距） • 步高一般在1.8m左右。 • 4．步宽（立杆横向间距） • 步宽一般在1.0m左右（1.05m)。 • 5. 立杆纵向间距（跨） • 立杆纵向间距需根据工程需要设计。
• 6．连墙件竖向间距、水平间距
• 连墙件竖向间距不大于2倍步距，水平间距不大于3倍纵距，每根连墙 件覆盖面积不大于27m2
• 1 拆卸作业前，方案编制人员和专职安全员必须按专项施工方案和安全 技术措施的要求对参加拆卸人员进行安全技术书面交底，并履行签字手 续。
• 2 拆除脚手架前应全面检查脚手架的扣件、连墙件、支撑体系等是否符 合构造要求，同时应清除脚手架上的杂物及影响拆卸作业的障碍物。
• 3 拆卸作业时，应设置警戒区，严禁无关人员进入施工现场。施工现场 应当设置负责统一指挥的人员和专职监护的人员。作业人员应严格执行 施工方案及有关安全技术规定。

应急救援与演练
制定应急救援预案，明确救援流程和责任人 定期进行演练，提高应急响应能力 配备必要的应急救援设备和器材，确保救援工作的及时有效 加强应急救援人员的培训和管理，提高救援水平
安全事故类型与原因分析
类型：高处坠落、坍塌、物体打击、机械伤害 原因：设计不合理、搭设不规范、使用不当、安全防护措施不到位 预防：加强设计审核、规范搭设、定期检查维护、提高操作人员素质 控制：建立应急预案、及时处理事故、加强安全教育、落实责任制
建立培训档案， 对培训效果进行 评估和反馈
安全检查与隐患排查治理
定期对悬挑式脚手架进行检查，确保结构稳定和连接牢固。 重点检查关键部位，如悬挑梁、斜拉杆、扣件等，确保无损坏或松动。 发现隐患应及时进行整改，采取措施排除隐患，确保施工安全。 建立隐患排查治理制度，落实责任人，加强监督检查，确保制度执行到位。
脚手架的搭设 与拆除：应由 专业人员按照 安全技术规范 进行搭设与拆 除，确保安全
可靠。
搭设前的准备工作
检查现场环境，确保符合安全要求 确认脚手架材料质量合格，无损坏 制定搭设方案，明确搭设流程和人员分工 对搭设人员进行安全技术交底，确保其掌握搭设要点和安全注意事项
搭设安全技术要求
悬挑式脚手架搭设前应编制专项施工方案，并经审批后实施。 搭设人员应持有有效的特种作业操作资格证书。
连墙件的设置
连墙件的作用：连接脚手架与建筑结构， 提高脚手架的稳定性，防止倒塌和倾覆
连墙件的种类：刚性连墙件和柔性连墙件
刚性连墙件的优缺点：优点是稳定性好， 能承受较大的竖向和水平力；缺点是安 装难度较大，需要专业人员操作
柔性连墙件的优缺点：优点是安装简便， 适用于各种类型的脚手架；缺点是稳定 性较差，需要采取其他措施加强稳定性

法律法规与标准解读
国家相关法律法规要求
《中华人民共和国安全生产法》
强调安全生产的重要性，明确生产经营单位的安全生产责任。
《建设工程安全生产管理条例》
针对建设工程领域，规定安全生产的管理、监督和法律责任。
《特种作业人员安全技术培训考核管理规定》
对特种作业人员（包括脚手架搭设人员）的安全技术培训、考核和管理提出具体要求。
适应不同地形和建筑形状，满足多样化施 工需求。
提高施工效率，降低劳动强度。
作用
提供安全、稳定的工作平台，保障高空作 业安全。
脚手架类型与特点
扣件式脚手架
使用扣件连接钢管，搭建灵活，适 用于各种形状的建筑。
碗扣式脚手架
采用碗扣连接，稳定性好，适用于 重载和高层建筑。
脚手架类型与特点
门式脚手架
由门架、交叉支撑和连接棒组成，搭建速度快，适用于标准化 施工。
禁使用破损或不合格的构件。
搭设过程中
遵循脚手架的搭设规范和安全要求， 确保立杆垂直、横杆水平、节点连 接牢固。搭设时应设置临时支撑， 确保脚手架的稳定性。
使用过程中
严格控制脚手架上的荷载，避免超 载使用。同时，保持脚手架的整洁， 及时清理杂物，防止坠落伤人。
日常维护与保养要求
定期检查
定期对脚手架进行全面检查，包括杆 件、扣件、连接件等，发现问题及时 处理。
提高施工质量
加强施工过程监管， 确保脚手架搭设质量 符合设计要求。
加强材料检验
对脚手架材料进行严 格检验，确保其质量 合格、符合设计要求。
强化安全培训
对作业人员进行安全 培训，提高其安全意 识和操作技能。
完善安全防护措施
在脚手架上设置安全 网、安全栏杆等防护 措施，防止高处坠落 和物体打击事故。

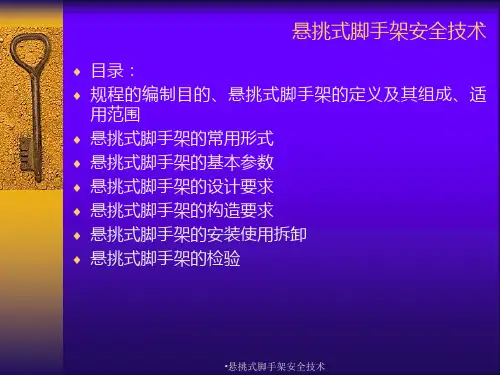

•悬挑式脚手架安全技术
悬挑式脚手架安全技术
附：扣件、底座的承载力设计值（kN）：
项目
承载力设计值
对接扣件（抗滑）
3.2
直角扣件、旋转扣件（抗滑）
8.0
注：扣件螺栓拧紧扭力矩值不应小于40Nm，且不应大于65Nm。
附：型钢支承架受弯构件的允许挠度
构件类别
容许挠度
型钢支承架
悬臂式 非悬臂式
L/400 L/250
5.3.7 悬挑式脚手架在使用过程中，应按本规程附录A中4～17项的要求定期 （一个月不少于1次）进行安全检查，不合格部位应立即整改。
5.3.8 悬挑式脚手架停用时间•悬超挑过式一脚手个架月安或全遇技术六级（含六级）以上大风或大雨
悬挑式脚手架安全技术
5.4 拆卸
5.4.1 拆卸作业前，方案编制人员和专职安全员必须按专项施工 方案和安全技术措施的要求对参加拆卸人员进行安全技术书面交 底，并履行签字手续。
•悬挑式脚手架安全技术
续上表
悬挑式脚手架安全技术
•悬挑式脚手架安全技术
•悬挑式脚手架安全技术
悬挑式脚手架图例
搁置固定于主体结构层上的形式（悬臂钢梁式）
•悬挑式脚手架安全技术
悬挑式脚手架图例
与主体结构面上的预ห้องสมุดไป่ตู้件焊接形式（附着钢三角架式）
•悬挑式脚手架安全技术
悬挑式脚手架安全技术
悬挑式脚手架的基本参数 1．起挑层高 一般从第四、五层开始起挑，根据工程需要决定。 2．挑梁型号规格 挑梁一般采用工字钢等型钢。根据荷载大小设计选
•悬挑式脚手架安全技术
悬挑式脚手架安全技术
2．设计计算内容
（1）结构强度、刚度、稳定性 （2）连接强度

安全技术交底（全员、签字）
搭设6-8米高，验收
分阶段验收、日常检查维护
2019/9/22
达到设计高度，验收
脚手架管理基本流程
编制脚手架拆除方案
审核方案，通过
拉设警戒区，设监护人
安全技术交底（全员、签字）
按《方案》拆除
拆除材料入库
2019/9/22
完毕
2019/9/22
五、脚手架的基本构造要求
建筑施工扣件式钢管脚手架安全技术规范 JGJ 130－2011
2019/9/22
2019/9/22
脚手架示意图
1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣 件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14― 剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；
剪刀撑 脚手板
2019/9/22
脚手架倒塌
西安南大街一脚手架倒塌 (2007.11)
2019/9/22
2019/9/22
发生脚手架事故的原因
1、直接原因
(1)材料不合格。经过多年的施工使用后,因钢管锈蚀使 壁厚减薄,其惯性矩更小,存在安全隐患。
(2)不重视脚手架施工方案设计,对于一些特殊用途的脚 手架仍按经验搭设,以致脚手架构造不合理、承载力 降低。
（4）使用竹笆脚手板时，双排脚手架的横向水平杆两端。 应用直角扣件固定在立杆上；单排脚手架的横向水平 杆的一端，应用直角扣件固定在立杆上，另一端应插 入墙内，插入长度亦不应小于180mm。
2019/9/22
双扣件
剪刀撑与横向斜撑
1、 双排脚手架应设剪刀撑与横向斜撑，单排脚手架应设剪刀 撑。
