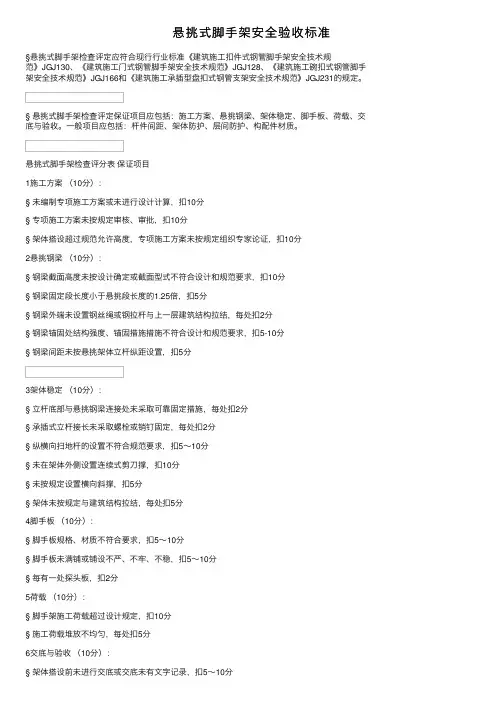

悬挑式脚⼿架安全验收标准§悬挑式脚⼿架检查评定应符合现⾏⾏业标准《建筑施⼯扣件式钢管脚⼿架安全技术规范》JGJ130、《建筑施⼯门式钢管脚⼿架安全技术规范》JGJ128、《建筑施⼯碗扣式钢管脚⼿架安全技术规范》JGJ166和《建筑施⼯承插型盘扣式钢管⽀架安全技术规范》JGJ231的规定。

§ 悬挑式脚⼿架检查评定保证项⽬应包括：施⼯⽅案、悬挑钢梁、架体稳定、脚⼿板、荷载、交底与验收。

⼀般项⽬应包括：杆件间距、架体防护、层间防护、构配件材质。

悬挑式脚⼿架检查评分表保证项⽬1施⼯⽅案（10分）：§ 未编制专项施⼯⽅案或未进⾏设计计算，扣10分§ 专项施⼯⽅案未按规定审核、审批，扣10分§ 架体搭设超过规范允许⾼度，专项施⼯⽅案未按规定组织专家论证，扣10分2悬挑钢梁（10分）：§ 钢梁截⾯⾼度未按设计确定或截⾯型式不符合设计和规范要求，扣10分§ 钢梁固定段长度⼩于悬挑段长度的1.25倍，扣5分§ 钢梁外端未设置钢丝绳或钢拉杆与上⼀层建筑结构拉结，每处扣2分§ 钢梁锚固处结构强度、锚固措施措施不符合设计和规范要求，扣5-10分§ 钢梁间距未按悬挑架体⽴杆纵距设置，扣5分3架体稳定（10分）：§ ⽴杆底部与悬挑钢梁连接处未采取可靠固定措施，每处扣2分§ 承插式⽴杆接长未采取螺栓或销钉固定，每处扣2分§ 纵横向扫地杆的设置不符合规范要求，扣5～10分§ 未在架体外侧设置连续式剪⼑撑，扣10分§ 未按规定设置横向斜撑，扣5分§ 架体未按规定与建筑结构拉结，每处扣5分4脚⼿板（10分）：§ 脚⼿板规格、材质不符合要求，扣5～10分§ 脚⼿板未满铺或铺设不严、不牢、不稳，扣5～10分§ 每有⼀处探头板，扣2分5荷载（10分）：§ 脚⼿架施⼯荷载超过设计规定，扣10分§ 施⼯荷载堆放不均匀，每处扣5分6交底与验收（10分）：§ 架体搭设前未进⾏交底或交底未有⽂字记录，扣5～10分§ 架体分段搭设、分段使⽤未进⾏分段验收，扣6分§ 架体搭设完毕未办理验收⼿续，扣10分§ 验收内容未进⾏量化，或未经责任⼈签字确认，扣5分7杆件间距（10分）：§ ⽴杆间距、纵向⽔平杆步距超过设计或规范要求，每处扣2分§ 未在⽴杆与纵向⽔平杆交点处设置横向⽔平杆，每处扣2分§ 未按脚⼿板铺设的需要增加设置横向⽔平杆，每处扣2分8架体防护（10分）：§ 作业层防护栏杆不符合规范要求，扣5分§ 作业层架体外侧未设置⾼度不⼩于180mm的挡脚板，扣3分§ 架体外侧未采⽤密⽬式安全⽹封闭或⽹间不严，扣5～10分9层间防护（10分）：§ 作业层脚⼿板下未采⽤安全平⽹兜底或作业层以下每隔10m未采⽤安全平⽹封闭，扣5分§ 作业层与建筑物之间未进⾏封闭，扣5分§ 架体底层沿建筑结构边缘，悬挑钢梁与悬挑钢梁之间未采取封闭措施或封闭不严，扣2～8分§ 架体底层未进⾏封闭或封闭不严，扣2～10分10构配件材质（10分）：§ 型钢、钢管、构配件规格及材质不符合规范要求，扣5～10分§ 型钢、钢管、构配件弯曲、变形、锈蚀严重，扣10分原创作品。

德阳新城吾悦广场三标段住宅+幼儿园土建、水电总承包工程型钢悬挑脚手架施工方案编制人：审核人：审批人：编制单位：XXX有限公司编制时间：2019年9月目录1、编制依据 (1)1.1、施工合同 (1)1.2、工程施工图纸 (1)1.3、主要规范、规程、标准 (1)1.4、主要法规 (1)1.5、其他 (1)2、工程概况 (2)2.1、工程简介 (2)2.2、悬挑钢梁平面布置 (3)2.3、施工要求 (7)2.4、技术保证条件 (7)3、施工计划 (7)3.1、施工进度计划 (7)3.2、材料与设备计划 (8)4、施工工艺技术 (10)4.1、技术参数 (10)4.2、工艺流程 (11)4.3、施工方法 (11)4.4、检查验收 (16)5、施工安全保证措施 (18)5.1、组织保障 (18)5.2、技术措施 (20)5.3、监测监控 (24)5.4、应急预案 (25)6、劳动力计划 (28)6.1、专职安全生产管理人员 (28)6.2、特种作业人员 (28)7、计算书 (29)7.1、悬挑1.35m型钢悬挑脚手架验算 (29)7.2、悬挑1.95m型钢悬挑脚手架验算 (44)7.3、阳角部位型钢悬挑脚手架验算 (62)1、编制依据1.1、施工合同1.2、工程施工图纸1.3、主要规范、规程、标准类别名称编号国家《建筑结构荷载规范》GB50009-2012 《混凝土结构工程施工规范》GB50666-2012 《建筑施工组织设计规范》GB/T50502-2009 《混凝土结构设计规范》GB50010-2010 《钢结构设计标准》GB50017-2017 《建筑结构荷载规范》GB50009-2012行业《建筑施工安全检查标准》JGJ59-2011 《建筑施工扣件式钢管脚-手架安全技术规范》JGJ130-2011 《建筑施工高处作业安全技术规范》JGJ80-20161.4、主要法规类别名称编号国家《中华人民共和国建筑法》/国家《中华人民共和国劳动法》/1.5、其他类别名称编号危险性较大的分部分项工程安全管理方法住建部令[2018]37号德阳新城吾悦广场项目施工组织设计/建筑工程施工手册（第五版）/2、工程概况2.1、工程简介德阳吾悦广场项目地处德阳市旌阳开发区岷山路以东泰山南路以西泸沽湖路以南，项目业态含购物中心、商业金街、住宅、幼儿园，建筑面积合计56.4万㎡。

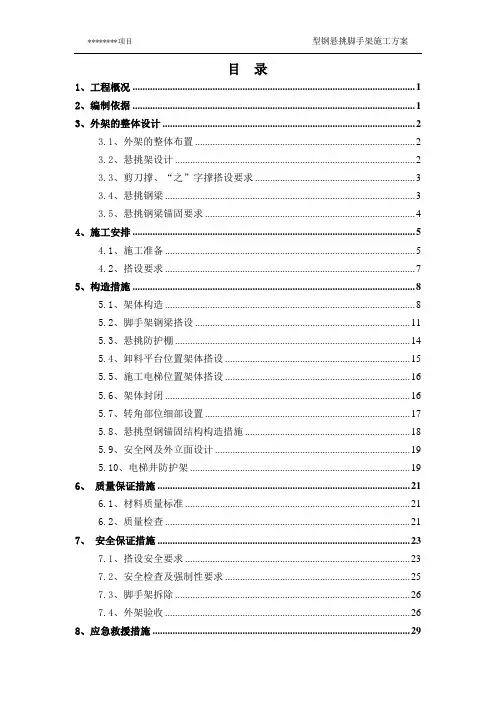

目录1、工程概况 (1)2、编制依据 (1)3、外架的整体设计 (2)3.1、外架的整体布置 (2)3.2、悬挑架设计 (2)3.3、剪刀撑、“之”字撑搭设要求 (3)3.4、悬挑钢梁 (3)3.5、悬挑钢梁锚固要求 (4)4、施工安排 (5)4.1、施工准备 (5)4.2、搭设要求 (7)5、构造措施 (8)5.1、架体构造 (8)5.2、脚手架钢梁搭设 (11)5.3、悬挑防护棚 (14)5.4、卸料平台位置架体搭设 (15)5.5、施工电梯位置架体搭设 (16)5.6、架体封闭 (16)5.7、转角部位细部设置 (17)5.8、悬挑型钢锚固结构构造措施 (18)5.9、安全网及外立面设计 (19)5.10、电梯井防护架 (19)6、质量保证措施 (21)6.1、材料质量标准 (21)6.2、质量检查 (21)7、安全保证措施 (23)7.1、搭设安全要求 (23)7.2、安全检查及强制性要求 (25)7.3、脚手架拆除 (26)7.4、外架验收 (26)8、应急救援措施 (29)8.1、应急小组 (29)8.2、应急准备预案 (30)8.3、紧急情况处理 (31)8.4、应急救援物资、设备 (31)9、附件 (32)9.1计算书 (32)9.2 各楼架体平面布置图 (150)1、工程概况**项目位于***，总建筑面积***平方米。

由***组成。

**楼为剪力墙结构，**为框架剪力墙结构。

**楼标准层层高为**米，**楼标准层层高为**米。

建筑高度为**米，设计合理使用年限为50年。

结构安全等级为二级，抗震设防烈度为六度，抗震设防类别为丙类。

2、编制依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《建筑施工脚手架安全技术统一标准》GB51210-2016《钢结构设计规范》GB50017-2003《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-2016《建设工程施工现场消防安全技术规范》GB50720-2011《混凝土结构设计规范》GB50010-2010《危险性较大的分部分项工程安全管理办法》建质[2009]87号文件***项目施工图纸3、外架的整体设计3.1、外架的整体布置外架设计：采用落地双排脚手架和型钢悬挑脚手架结合的方式，本方案为型钢悬挑脚手架施工方案。

建筑施工扣件式钢管脚手架安全技术规范JGJ 130－2011中华人民共和国建设部公告902号2011－01－28批准 2011－12－01实施1 总则1．0．1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策，确保施工人员安全，做到技术先进、经济合理、安全适用，制定本规范。

1．0．2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。

1．0．3 扣件式钢管脚手架施工前，应按本规范的规定对其结构构件与立杆地基承载力进行设计计算，并应编制专项施工方案。

1．0．4 扣件式钢管脚手架的设计、施工与验收，除应符合本规范的规定外，尚应符合国家现行有关强制性标准的规定。

2 术语、符号2．1 术语2．1．1 扣件式脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。

2．1．2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。

2．1．3 单排扣件式钢管脚手架single pole steel tubular scaffold with couplers只有一排立杆，横向水平杆的一端搁置固定在墙体上的脚手架，简称单排架。

2．1．4 双排脚手架 double pole steel tubular scaffold with couplers 由内外两排立杆和水平杆等构成的脚手架，简称双排架。

2．1．5 满堂扣件式钢管脚手架fastener steel tube full hall scaffold 在纵、横方向，由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。

该架体顶部施工荷载通过水平杆传递给立杆，立杆呈偏心受压状态，简称满堂脚手架。

建筑施工悬挑式脚手架安全技术管理规定第一条为规范和强化我区建筑施工悬挑式脚手架的使用及安全监督管理,预防安全事故发生,保证施工现场人员生命和财产安全,特制定本规定.第二条在本行政区域内从事建筑施工悬挑式脚手架的制定、施工(搭设、拆掉)、使用、验收活动及实施监督管理,应遵守本规定.悬挑式脚手架(以下简称悬挑架)是指架体结构卸荷在附着于建筑结构的刚性悬挑梁(架)上的脚手架,用于建筑施工中的主体或装修工程的作业及其安全防护必须要,每段搭设高度不得大于24m.第三条悬挑架搭设单位,应当服从施工总承包单位对施工现场的安全生产管理.悬挑架搭设单位应对搭设质量及其作业过程的安全负责.第四条悬挑架的制定、施工、检查与验收和监督管理等除遵守本规定外,尚应遵守其它相关现行国家标准、规范的规定.悬挑结构应符合《钢结构制定规范》(GBJ17-88).架体部分应符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-21).第五条悬挑架施工前应编制专项施工方案,必须有施工图和制定计算书,且符合安全技术条件,经施工企业技术负责人、总监理工程师批准后,在施工前报送"龙岗区施工安全监督站"进行专项方案备案监督.第六条悬挑架的专项施工方案应包括架体与建筑物连接及支承等构造详图、荷载取值、使用要求,架体搭设、维护及拆卸等安全技术措施.悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构,不得依附在砖混结构或石结构上.并应对所依附的结构构件进行搭设后的承载能力及变形验算,满足要求后方可实施悬挑构件及架体的搭设.悬挑式脚手架的特别部位处理(如阳台、转角、采光井、架体开处等部位),必须在专项安全施工组织制定中提出具体搭设要求,绘制节点详图指导施工,并做到架体立杆底部有可靠支承点且保证不发生位移.第七条悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等,不得采纳钢管;其节点应螺栓联结或焊接,不得采纳扣件连接.与建筑结构的固定方式应经制定计算确定,并经工程制定单位认可,工程制定单位应当对防范生产安全提出指导看法.悬挑梁制作采纳的型钢,其型号、规格、固端和悬挑端尺寸的选用应经制定计算确定,与建筑结构连接应采纳水平支承于建筑梁板结构上的形式,固端长度应不小于1.5倍的外挑长度,与建筑物连接必须可靠(如由不少于两道的预埋U型螺栓与压板采纳双螺母固定,螺杆露出螺母应不少于3扣),连接强度应经计算确定.采纳钢筋焊接连接时,应采纳HPB235(Φ)级钢筋.钢丝绳等柔性材料仅可以作为一种安全储备措施,不得作为悬挑结构的受力杆件,更不得参加方案中的计算.第八条悬挑架架体应采纳刚性连墙件与建筑物牢靠连接,连墙件应设置在与悬挑梁相对应的建筑物结构上.脚手架每两步三跨或脚手架架体立面投影面积每27㎡以内应设置一道刚性连墙件.严禁采纳钢筋等柔性连墙件.连墙件应靠近主节点设置,偏离主节点的距离不应大于3mm;连墙件应从底部第一步纵向水平杆开始设置,设置有困难时,应采用其它可靠措施固定.主体结构阳角或阴角部位,两个方向均应设置连墙件.第九条脚手架应在外侧立面沿整个长度和高度上设置连续剪刀撑,每道剪刀撑跨越立杆根数为5-7根,最小距离不得小于6m,剪刀撑水平夹角为45°-60°,将构架与悬挑梁(架)连成一体.一字型、开型脚手架的端部必须设置横向斜撑;中间应每隔6个立杆间距设置一道,同时该位置应设置连墙件;转角位置可设置横向斜撑作为加固.横向斜撑应由底至顶层呈之字型连续布置.第十条构架底部与悬挑结构应连接牢靠,不得滑动或窜动.构架底部应设置纵向和横向扫地杆,横向扫地杆应贴近悬挑梁(架),纵向扫地杆距悬挑梁(架)不得大于20cm;首步架纵向水平杆步距不得大于1.5m.第十一条架体结构在以下部位应有加固措施:1、架体立面转角及一字形外架两端处;2、架体与塔吊、电梯、物料提升机、卸料平台等设备必须要断开或开处;3、其它特别部位.第十二条卸料平台应单独搭设,其荷载应直接传递给工程结构或地面,不得传递给脚手架架体.不得将模板支架、缆风绳、泵送砼和砂浆的输送管等固定在脚手架上,严禁悬挂起重设备.卸料平台的搭设方案与制定计算应按本办法中第七条规定执行.第十三条材料及制作悬挑架构配件采纳的原、辅材料材质及性能应符合现行国家标准、规范的要求.有以下情形之一,构配件不得使用:1、钢管、扣件无产品质量合格证、检验报告的;2、扣件无生产许可证的;3、悬挑支撑件有裂缝、变形的;4、螺栓连接件变形、磨损、锈蚀严重或螺栓损坏的;5、钢管、扣件未进行防锈处理的.第十四条搭卸前准备工作1、搭设、拆卸作业前,编制专项施工方案的专业技术管理人员应向全体作业人员进行安全技术交底,并履行签字手续;搭设人员必须持证上岗.2、搭设前应按专项施工方案要求准确放线定位.3、拆卸前应对拟拆卸脚手架进行检查验收,保证架体结构安全,并对影响到正在使用的脚手架进行必要的加固.第十五条搭设1、悬挑式脚手架必须严格按照制定、施工方案进行搭设.悬挑支承结构安装完后,应对其进行检查验收,合格后方可进行构架搭设.2、悬挑架高度应与施工进度同步,悬挑架构架的搭设应按现行规范《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-21)的要求及专项施工方案进行;3、悬挑式脚手架搭设过程中,须指定监护人员进行监护;4、脚手架采纳租赁形式或由专业施工单位进行脚手架搭设施工的,总包单位对其搭设过程负有催促落实各项安全措施的义务.5、同一单体工程的外脚手架不得采纳不同规格的钢管搭设.第十六条悬挑式脚手架搭设完毕后,方案编制人员、审批人员必须参加验收,确认符合制定要求,并签署看法后方可投入使用.在检查验收中如发现悬挑式脚手架不符合制定或规范规定的,应马上落实整改.对检查验收的结果及整改状况,应按实记录,并由验收人员签名留档储存.有以下情形之一,应进行检查验收:(1)单层悬挑架搭设完毕;(2)多层悬挑架每次搭设完毕;(3)强台风等恶劣天气后,投入使用前;(4)停用一个月以上,重新启用前.脚手架采纳租赁形式或由专业施工单位进行脚手架搭设施工的,使用前必须办理验收和移交手续,由搭设单位和使用单位双方进行签字认可.第十七条悬挑架防护1、沿架体外围必须采纳密目式安全立网全封闭,密目式安全立网应设置在脚手架外立杆的内侧,并顺环扣逐个与架体绑扎牢固.安装时,密目式安全立网上的每个环扣都必须穿入符合规定的纤维绳,同意使用强力及其他性能不低于标准规定的其他绳索(如钢丝绳或金属线)代替.2、架体底层的脚手板必须铺设牢靠、严实,且应用平网及密目式安全网双层兜底.3、在每一个作业层架体外立杆内侧应设置上下两道防护栏杆和挡脚板,上道栏杆高度为1.2m,下道栏杆高度为0.6m,挡脚板高度为0.18m.塔吊处或开及内立杆与外墙间距大于20cm的位置应密封严实.4、施工现场暂时停工时,应采用相应的安全防护措施.第十八条悬挑架在使用过程中严禁进行以下作业:1、在架体上推车;2、在架体上拉结吊装缆绳;3、利用架体吊运物料;4、物料平台与架体相连接;5、任意拆掉架体结构件或连墙件;6、拆掉或移动架体上安全防护设施;7、利用架体支顶模板;8、其它影响架体安全的作业.第十九条拆卸1、拟拆卸悬挑架在坚持原有的完好性的状况下,方可进行悬挑架拆卸作业.2、拆卸工作必须按专项施工方案及安全操作规程的要求进行.3、拆卸前应对作业人员进行安全技术交底,拆卸时应有可靠的安全作业条件与防止物料坠落措施,严禁抛掷物料.第二十条夜间或遇六级(含六级)以上大风及雷雨等天气,不得进行搭设与拆卸作业.第二十一条悬挑架搭设、拆卸作业时,应设置警戒区,禁止无关人员进入施工现场.施工现场应当设置负责统一指挥的人员和专职监护的人员.各工序应当定岗、定人、定责.作业人员应当严格执行施工方案及有关安全技术规定.第二十二条悬挑架应按专项施工方案的要求正确使用,不得随意扩展使用范围;架体上的施工荷载必须符合制定要求,不得超载或集中堆载;架体上的建筑垃圾及其他杂物应及时清理.第二十三条施工企业在悬挑外架的施工中应按以下要求执行:1 按相关要求完成专项施工方案的编制,聘请并组织专家进行评审,经施工企业技术负责人、总监理工程师批准后,在施工前报送"龙岗区施工安全监督站"进行专项方案备案监督.2 搭设过程中应分阶段组织监理等有关部门进行联合验收.第二十四条监理单位在悬挑外架的施工中应履行以下使命:1 对方案的评审过程进行监督;2 安装中分阶段进行对旁站监督;3 对施工企业的验收进行监督.第二十五条监督单位在悬挑外架的施工中应履行以下使命:1 对方案备案进行监督;2 对验收状况进行监督;3对安装及拆卸工程进行抽检监督.第二十六条本规定自20xx年4月10日起执行.勘误:第四条中应符合的《钢结构制定规范》(GBJ17-88)改为《钢结构制定规范》(GB517-23)。

第一篇钢管悬挑脚手架规范《《扣件式钢管脚手架安全技术规范》JGJ130-2011》第二篇钢管悬挑脚手架规范《悬挑脚手架施工标准(最新)》悬挑外脚手架施工悬挑外脚手架施工标准施工标准标准1 适用范围1 适用范围适用范围本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。

2 主要应用标准和规范主要应用标准和规范1《扣件式钢管脚手架安全技术规范》（JGJ130-2011）2《建筑施工安全检查标准》 (JGJ59-2011)3《钢结构工程施工规范》（GB50755-2012）4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》5 各工程施工图图纸3 需要了解相关的规范和标准需要了解相关的规范和标准1 基本1 基本构造要求基本构造要求规范中推荐以双轴对称截面钢梁做悬挑梁结构。

悬挑脚手架的搭设高度不超过20米。

悬挑梁截面高度不应小于160mm。

每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。

悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。

锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。

悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。

大悬挑另行专门设计及论证。

在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。

悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。

22 型钢悬挑梁型钢悬挑梁宜采用高度不应小于160mm双轴对称截面的型钢（工字钢）做悬挑梁结构。

悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm 。

定位点可采用长0.2m，直径25-30mm 的钢筋或短管。

固定端长度大于悬挑端25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。

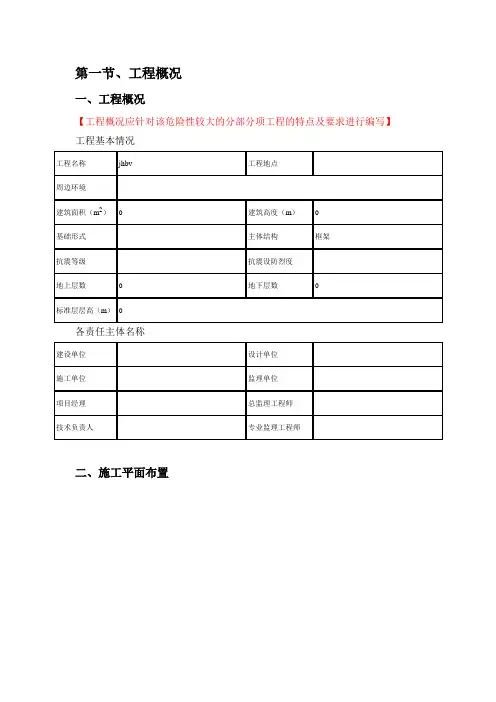

第一节、工程概况一、工程概况【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】工程基本情况各责任主体名称二、施工平面布置三、施工要求1、确保脚手架、悬挑主梁在使用周期内安全、稳定、牢靠。

2、脚手架在搭设及拆除过程中要符合工程施工进度要求。

操作人员需取得特殊作业人员资格上岗证。

四、技术保证条件1、安全网络2、脚手架、悬挑主梁的搭设和拆除需严格执行该《专项施工方案》。

第二节、编制依据《建筑施工脚手架实用手册》《建筑结构荷载规范》GB50009-2001（06年版）《混凝土结构设计规范》GB50010-2010《钢结构设计规范》GB50017-2003《建筑施工安全检查标准》JGJ59-99《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工门式钢管脚手架安全技术规范》JGJ128-2010危险性较大的分部分项工程安全管理办法（建质[2009]87号文）相关施工设计图纸等。

第三节、施工计划一、施工进度计划二、材料与设备计划1、搭设脚手架的钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3092中规定的3号普通钢管，其质量符合现行国家标准《碳素结构钢》GB/T700-2006中Q235A钢的规定，每根钢管的最大质量不应大于25kg。

新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的有关规定，必须涂有防锈漆。

旧钢管表面锈蚀深度、和钢管的弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的有关规定。

锈蚀检查应每年一次。

检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。

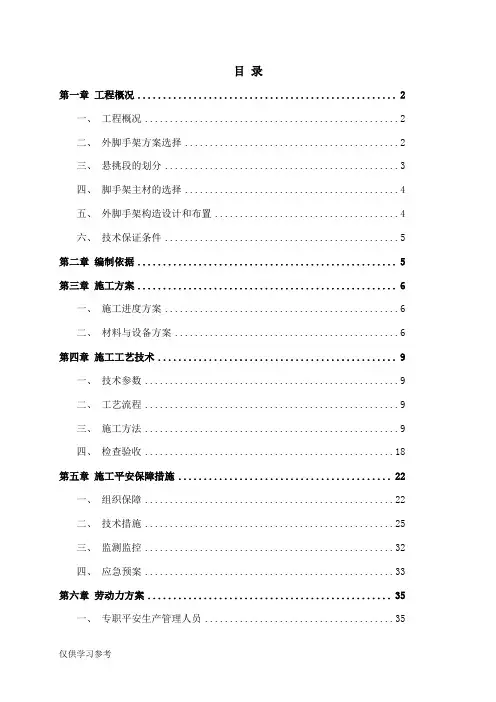

目录第一章工程概况 (2)一、工程概况 (2)二、外脚手架方案选择 (2)三、悬挑段的划分 (3)四、脚手架主材的选择 (4)五、外脚手架构造设计和布置 (4)六、技术保证条件 (5)第二章编制依据 (5)第三章施工方案 (6)一、施工进度方案 (6)二、材料与设备方案 (6)第四章施工工艺技术 (9)一、技术参数 (9)二、工艺流程 (9)三、施工方法 (9)四、检查验收 (18)第五章施工平安保障措施 (22)一、组织保障 (22)二、技术措施 (25)三、监测监控 (32)四、应急预案 (33)第六章劳动力方案 (35)一、专职平安生产管理人员 (35)二、特种作业人员 (36)第七章计算书及相关图纸 (36)一、计算书.................................... 错误!未定义书签。

第一章工程概况一、工程概况“乐山.祥瑞里〞位于乐山市中心城区青江片区瑞祥路东南侧；本标段工程为地下2层，建筑面积为99641.06㎡〔其中地下室建筑面积为：30076.52㎡〕，工程结构形式为：主楼结构采用框架—核心筒结构、框架结构；主楼外纯地下室采用框架结构；工程根底形式为：筏板根底、墙下条形根底、独立柱基。

本工程由两局部组成：地上局部:〔1〕1、2、3、4号楼：商业、酒店地下局部：二、外脚手架方案选择为满足本工程混凝土结构施工的楼层临边平安防护需要，拟分不同楼栋搭设不同高度的双排落地外架至裙楼顶，以上裙楼的高度范围拟搭设分段型钢悬挑双排外脚手架作为结构施工的专用平安防护架，不作为结构施工的主要上人和材料堆放平台，脚手架设计荷载仅按平安防护架使用要求〔设计荷载为 3000N/m2〕。

1#楼拟5F楼面以下搭设双排落地架，2#楼拟6F楼面以下搭设双排落地架，其余以上搭设分段型钢悬挑双排外脚手架；3、4#商业楼搭设双排落地脚手架施工。

三、悬挑段的划分⑴、1#塔楼型钢梁双排悬挑架局部第一型钢悬挑段为5F~10F〔标高21.2500m~39.2500m〕，悬挑段高度为18m 第二型钢悬挑段为10F~15F〔标高39.250m~57.250m〕，悬挑段高度为18m 第三型钢悬挑段为15F~20F〔标高57.250m~75.25m〕，悬挑段高度为18m 第四型钢悬挑段为20F~24F〔标高75.250m~89.65m〕，悬挑段高度为14.4m 第五型钢悬挑段为24F~屋架层加1.8m平安防护高度〔标高89.650m~107.050m+1.80〕，悬挑段高度为19.2m⑵、2#楼型钢梁双排悬挑架局部第一型钢悬挑段为6F~10F〔标高24.5500m~41.3500m〕，悬挑段高度为16.8m 第二型钢悬挑段为10F~14F〔标高41.350m~57.350m〕，悬挑段高度为16m 第三型钢悬挑段为14F~19F〔标高57.350m~74.850m〕，悬挑段高度为17.5m 第四型钢悬挑段为19F~24F〔标高74.850m~92.350m〕，悬挑段高度为17.5m 第五型钢悬挑段为24F~屋架层加1.8m平安防护高度〔标高92.350m~107.7m+1.80〕，悬挑段高度为17.15m⑶、3#、4#塔楼落地脚手架局部局部有条件搭设落地脚手架的由地下室顶板上搭设落地脚手架至3F楼面〔局部4F〕⑷、其余塔楼落地脚手架局部局部有条件搭设落地脚手架的由地下室顶板上搭设落地脚手架至5F楼面〔局部6F〕四、脚手架主材的选择架管：φ48.3×3.6脚手架专用架管；扣件：φ48.3×3.6脚手架钢管配套扣件；架板：50厚二等松木架板；平安网：防火密目平安网，每张网质量不小于3kg〔有出厂合格证，检验合格证〕工字钢：I16号工字钢悬挑主梁，I16号工字钢悬挑联梁；钢丝绳上拉预埋吊环：φ20〔未经冷拉Ⅰ级圆钢HPB300级〕；钢梁固定压环：φ18〔未经冷拉Ⅰ级圆钢HPB300级〕；钢丝绳：φ15.5-6X19〔抗拉强度1700N/mm2〕。

一分钟演讲稿15篇一分钟演讲稿（一）：大家好!我演讲的题目是《流泪不如流汗》。

流泪和流汗虽然都是生理现象，可是只要你仔细去分析，它们又是不一样的。

当我们遇到困难，或是遭遇挫折时，有的人总是一把鼻涕一把眼泪地哭，有时甚至哭上半天，丝毫不知自我为何要流泪。

记得有一次我有几道数学题不会，得不到解答，于是就哭了。

这时爸爸走过来说：“柔吟，你不能因为几道数学题而哭。

明白吗流泪不如流汗，如果你肯花点时间去思考，下工夫去研究，就对你很有帮忙了，多流一些汗，总比流泪要值得。

”我听了，立刻擦干眼泪，再坐回去，仔细地分析题目中的每一个字，尽管汗珠一滴滴地流下来，我也不去擦拭，因为我明白了“流泪不如流汗”的道理。

在稻田里，经常能够看到那拿着锄头，‘旧出而作，日落而息的勤劳的农夫们，正一次又一次用锄头翻松泥土。

看，汗水正从他们的额头流下，从他们的脸颊滑过，但他们不在乎，还是继续劳作。

他们花力气流血汗，最终总会有收获。

所谓“一分耕耘，一分收获”就是这个道理，能够说收获是流汗换来的。

一滴泪水和一滴汗水是不一样的，流泪的人到最终还是一无所获，可是流汗的人羚力地工作，最终毕竟能够尝到成功的果实。

“流泪不如流汗”，我们别再浪费这宝贵的时间，想想：当你滴下择珠时，成功的果实已在萌芽，收获已在眼前了。

同学们，多下点儿功夫，多流点儿汗，开创自我的一番大事业吧!多谢大家!一分钟演讲稿（二）：人的生活方式有两种，第一种方式是像草一样活着，你尽管活着，每年还在成长，可是你毕竟是一棵草，你吸收雨露阳光，可是长不大，人们能够踩过你，可是人们不会因为你的痛苦，而产生痛苦；人们不会因为你被踩了，而来怜悯你，因为人们本身就没有看到你。

所以我们每一个人，都应当像树一样的成长，即使我们此刻什么都不是，可是只要你有树的种子，即使你被踩到泥土中间，你依然能够吸收泥土的养分，自我成长起来。

当你长成参天大树以后，遥远的地方，人们就能看到你；走近你，你能给人一片绿色。

新区港龙城市商业广场悬挑脚手架专项施工方案编制人__________审批人__________江苏建业建设集团年月日工字型钢（国标）悬挑脚手架计算书工字型钢（国标）悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-2011)、《建筑施工高处作业安全技术规范》(JGJ80-2011) 以及本工程的施工图纸。

一、参数信息1.脚手架参数双排脚手架搭设高度为 18 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.65m，立杆的横距为1m，立杆的步距为1.80 m；内排架距离墙长度为1.40 m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为Φ48×2.7；横杆与立杆连接方式为单扣件；连墙件布置取两步两跨，竖向间距 3.5 m，水平间距3.3 m，采用钢管硬连接；2.活荷载参数施工均布荷载(kN/m2):2.000；脚手架用途:装修脚手架；同时施工层数:2 层；3.风荷载参数本工程地处江苏苏州，基本风压0.45kN/m2；风荷载高度变化系数μz，计算连墙件强度时取1.335，计算立杆稳定性时取1，风荷载体型系数μs为1.236；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1318；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度2.5m，建筑物内锚固段长度 3.2 m。

锚固压点压环直径(mm):16.00；楼板混凝土标号:C35；6.保险钢丝拉绳与支杆参数（《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)规范中6.10.4条规定安全钢丝绳不参与悬挑钢梁受力计算）钢丝绳安全系数为:10.000；钢丝绳与梁夹角为(度):60；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面钢丝绳距离建筑物 2.3 m。

型钢悬挑脚手架(扣件式)计算书外挑3米部分计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003架体验算一、脚手架参数二、荷载设计计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.031+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.031+0.35×1.5/(2+1))+1.4×3×1.5/(2+1)= 2.35kN/m正常使用极限状态q'=(0.031+G kjb×l a/(n+1))+G k×l a/(n+1)=(0.031+0.35×1.5/(2+1))+3×1.5/(2+1)=1.71kN/m 计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[2.35×0.92/8，2.35×0.12/2]=0.24kN·mσ=M max/W=0.24×106/4180=56.85N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×1.71×9004/(384×206000×100400)，1.71×1004/(8×206000×100400)]=0.705mmνmax＝0.705mm≤[ν]＝min[l b/150，10]＝min[900/150，10]＝6mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=2.35×(0.9+0.1)2/(2×0.9)=1.3kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=1.71×(0.9+0.1)2/(2×0.9)=0.95kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.3kNq=1.2×0.031=0.037kN/m正常使用极限状态由上节可知F1'=R max'=0.95kNq'=0.031kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.53×106/4180=125.93N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝2.993mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=3.01kN五、扣件抗滑承载力验算扣件抗滑承载力验算：横向水平杆：R max=1.3kN≤R c=0.9×8=7.2kN纵向水平杆：R max=3.01kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.031/h)×H=(0.12+(0.9+0.1)×2/2×0.031/1.5)×23=3.23kN单内立杆：N G1k=3.23kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/2/2=(23/1.5+1)×1.5×(0.9+0.1)×0.35×1/2/2=2.14kN1/2表示脚手板2步1设单内立杆：N G2k1=2.14kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(23/1.5+1)×1.5×0.17×1/2=2.08kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×23=0.34kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.14+2.08+0.34=4.57kN单内立杆：N G2k=N G2k1=2.14kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n jj×G kjj)/2=1.5×(0.9+0.1)×(2×3)/2=4.5kN内立杆：N Q1k=4.5kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(3.23+4.57)+0.9×1.4×4.5=15.03kN单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(3.23+2.14)+0.9×1.4×4.5=12.12kN七、钢丝绳卸荷计算钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法（分开设置）第1次卸荷验算α1=arctan(l s/H s)=arctan(4200/500)=83.21°α2=arctan(l s/H s)=arctan(4200/1400)=71.57°钢丝绳竖向分力，不均匀系数K X取1.5P1=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×12.12×18.8/23×3/1.5=23.78kN P2=K f×K X×N×h j(n+1)/H×H L/l a=0.8×1.5×15.03×18.8/23×3/1.5=29.49kN 钢丝绳轴向拉力T1=P1/sinα1=23.78/sin83.21°=23.94kNT2=P2/sinα2=29.49/sin71.57°=31.08kN卸荷钢丝绳的最大轴向拉力[Fg]=max[T1，T2]=31.08kN绳夹数量：n=1.667[Fg]/(2T)=1.667×31.08/(2×15.19)=2个≤[n]=5个满足要求！花篮螺栓验算：σ=[Fg]×103/(π×d e2/4)=31.08×103/(π×202/4)=98.95N/mm2≤[ft]=170N/mm2满足要求！P g=k×[F g]/α=9×31.08/0.85=329.13kN钢丝绳最小直径d min=(P g/0.5)1/2=(329.13/0.5)1/2=25.66mm吊环最小直径d min=(2A/π)1/2=(2×[F g]/([f]π))1/2=(2×31.08×103/(65π))1/2=18mm注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2第1次卸荷钢丝绳最小直径25.66mm，必须拉紧至31.08kN，吊环最小直径为18mm。

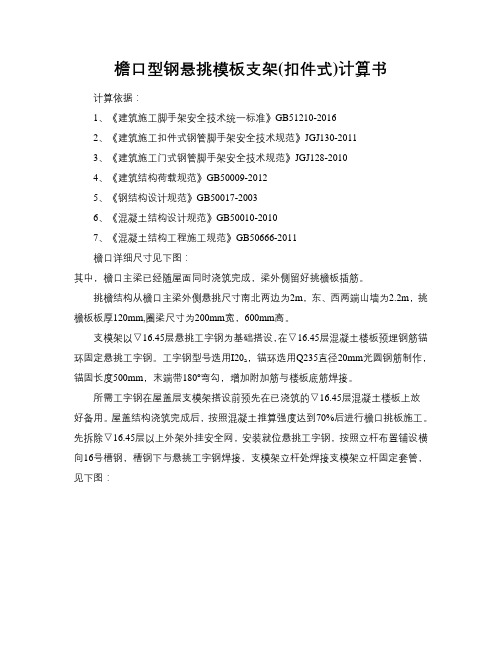

檐口型钢悬挑模板支架(扣件式)计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-20107、《混凝土结构工程施工规范》GB50666-2011檐口详细尺寸见下图：其中，檐口主梁已经随屋面同时浇筑完成，梁外侧留好挑檐板插筋。
