地震波数值模拟方法研究综述在地学领域,对于许多地球物理问题,人们已经得到了它应遵循的基本方程(常微分方程或偏微分方程)和相应的定解条件,但能用解析方法求得精确解的只是少数方程性质比较简单,且几何形状相当规则的问题。
对于大多数问题,由于方程的非线性性质,或由于求解区域的几何形状比较复杂,则不能得到解析解。
这类问题的解决通常有两种途径。
一是引入简化假设,将方程和几何边界简化为能够处理的情况,从而得到问题在简化状态下的解答。
但这种方法只是在有限的情况下是可行的,过多的简化可能导致很大的误差甚至错误的解答。
因此人们多年来寻找和发展了另一种求解方法——数值模拟方法。
地震数值模拟(SeismicNumericalModeling)是地震勘探和地震学的基础,同时也是地震反演的基础。
所谓地震数值模拟,就是在假定地下介质结构模型和相应的物理参数已知的情况下,模拟研究地震波在地下各种介质中的传播规律,并计算在地面或地下各观测点所观测到的数值地震记录的一种地震模拟方法。
地震波场数值模拟是研究复杂地区地震资料采集、处理和解释的有效辅助手段,这种地震数值模拟方法已经在地震勘探和天然地震领域中得到广泛应用。
地震数值模拟的发展非常迅速,现在已经有各种各样的地震数值模拟方法在地震勘探和地震学中得到广泛而有效的应用。
这些地震波场数值模拟方法可以归纳为三大类,即几何射线法、积分方程法和波动方程法。
波动方程数值模拟方法实质上是求解地震波动方程,因此模拟的地震波场包含了地震波传播的所有信息,但其计算速度相对于几何射线法要慢。
几何射线法也就是射线追踪法,属于几何地震学方法,由于它将地震波波动理论简化为射线理论,主要考虑的是地震波传播的运动学特征,缺少地震波的动力学信息,因此该方法计算速度快。
因为波动方程模拟包含了丰富的波动信息,为研究地震波的传播机理和复杂地层的解释提供了更多的佐证,所以波动方程数值模拟方法一直在地震模拟中占有重要地位。
第1篇一、实验目的1. 了解地震的基本原理和成因。
2. 掌握地震波的传播特性和地震观测方法。
3. 分析地震发生时地表的振动现象。
二、实验原理地震是地球内部能量积累到一定程度后突然释放的一种地质现象。
当能量积累到一定程度时,地壳发生断裂,产生地震波,从而引起地表振动。
地震波分为纵波(P 波)和横波(S波),它们在地球内部和地表传播,导致地震发生。
本实验通过模拟地震波的产生、传播和接收过程,分析地震波的传播特性和地震观测方法,进而了解地震的基本原理和成因。
三、实验仪器与材料1. 地震波模拟装置:包括地震波发生器、地震波接收器、信号放大器、示波器等。
2. 实验数据记录纸、笔。
3. 实验指导书。
四、实验步骤1. 连接实验装置,确保地震波发生器、接收器、放大器和示波器等设备正常运行。
2. 在地震波发生器处产生地震波,调整地震波发生器的参数,模拟不同震级的地震。
3. 观察地震波接收器接收到的地震波信号,记录地震波的特征参数。
4. 将地震波信号输入示波器,观察地震波的波形,分析地震波的传播特性和振动现象。
5. 根据实验数据,分析地震波在地球内部和地表的传播规律,探讨地震成因。
五、实验数据记录与处理1. 记录地震波发生器产生的地震波参数,如震级、频率、振幅等。
2. 记录地震波接收器接收到的地震波信号,包括时间、振幅、频率等。
3. 将地震波信号输入示波器,观察波形,记录波形特征。
4. 根据实验数据,分析地震波的传播特性和振动现象。
六、结果分析1. 地震波在地球内部和地表的传播速度不同,P波在固体、液体和气体中传播速度依次降低,S波在固体中传播速度大于液体和气体。
2. 地震波在传播过程中,振幅逐渐减小,说明地震波的能量在传播过程中逐渐消耗。
3. 地震波在接收器处产生振动,振动的振幅与地震波的能量成正比。
4. 地震波在地球内部和地表的传播规律与地震成因密切相关。
七、结论通过本次实验,我们了解了地震的基本原理和成因,掌握了地震波的传播特性和地震观测方法。

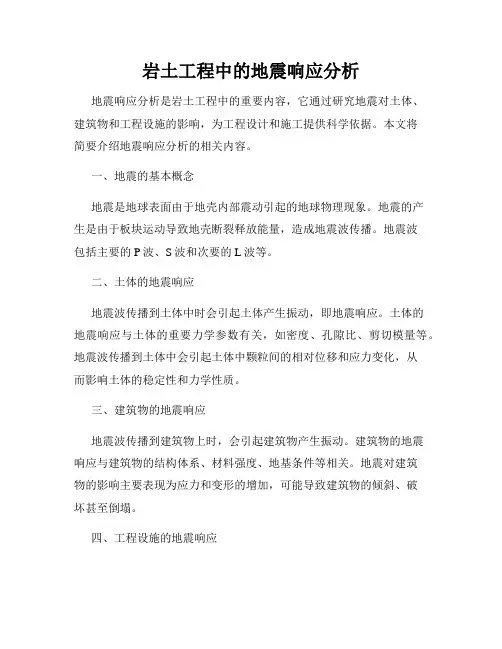

岩土工程中的地震响应分析地震响应分析是岩土工程中的重要内容,它通过研究地震对土体、建筑物和工程设施的影响,为工程设计和施工提供科学依据。
本文将简要介绍地震响应分析的相关内容。
一、地震的基本概念地震是地球表面由于地壳内部震动引起的地球物理现象。
地震的产生是由于板块运动导致地壳断裂释放能量,造成地震波传播。
地震波包括主要的P波、S波和次要的L波等。
二、土体的地震响应地震波传播到土体中时会引起土体产生振动,即地震响应。
土体的地震响应与土体的重要力学参数有关,如密度、孔隙比、剪切模量等。
地震波传播到土体中会引起土体中颗粒间的相对位移和应力变化,从而影响土体的稳定性和力学性质。
三、建筑物的地震响应地震波传播到建筑物上时,会引起建筑物产生振动。
建筑物的地震响应与建筑物的结构体系、材料强度、地基条件等相关。
地震对建筑物的影响主要表现为应力和变形的增加,可能导致建筑物的倾斜、破坏甚至倒塌。
四、工程设施的地震响应除了土体和建筑物,其他工程设施(如桥梁、堤坝、管道等)在地震中也会受到地震波的影响,产生地震响应。
工程设施的地震响应与其结构形式、材料抗震性能等相关。
地震对工程设施的影响可能导致设施的破坏、功能失效等问题。
五、地震响应分析方法为了准确评估地震对土体、建筑物和工程设施的影响,需要进行地震响应分析。
地震响应分析方法主要包括静力分析法和动力分析法。
静力分析法主要是基于静力平衡原理,根据静力作用确定工程结构体系的应力和变形。
动力分析法则考虑地震波的动力特性,通过求解结构的动力方程,得到结构的地震响应。
六、地震响应分析的应用地震响应分析在岩土工程设计中具有重要作用。
通过分析地震响应,可以评估土体、建筑物和工程设施对地震的抗震能力。
在工程设计中,可以采取相应的抗震措施,提高工程的地震安全性。
七、地震响应分析的挑战与展望地震响应分析仍然面临一些挑战,例如地震波的特性、土体非线性行为、结构动力特性等问题。
未来,随着科技的不断进步,地震响应分析方法将更加精确和可靠,为工程设计和施工提供更好的支持。
地震勘探原理和方法地震勘探是一种地球物理勘探方法,通过研究地震波在地壳中的传播规律来推断地下岩层的性质和形态。
本文将介绍地震勘探的基本原理和方法,包括地震波传播原理、地震波探测方法、数据采集技术、数据处理技术、地质解释技术、地球物理测井技术和地震勘探仪器设备等方面。
1.地震波传播原理地震波是指地震发生时产生的波动,包括纵波和横波。
纵波是压缩波,在地壳中以波的形式传播,横波是剪切波,在地壳中以扭动的方式传播。
当地震波在地壳中传播时,遇到不同密度的岩层会发生反射、折射和透射等现象,这些现象是地震勘探的基础。
2.地震波探测方法地震波探测方法包括折射波法和反射波法。
折射波法是通过测量地震波在地壳中传播的速度和时间来推断地下岩层的性质和形态。
反射波法是通过测量地震波在地壳中反射回来的信号来推断地下岩层的性质和形态。
在实际应用中,通常采用折射波法和反射波法相结合的方式来提高地震勘探的精度和分辨率。
3.数据采集技术数据采集技术是地震勘探的关键之一,它包括野外数据采集和室内数据采集。
野外数据采集是在野外布置观测系统,通过激发地震波并记录地震信号来进行数据采集。
室内数据采集则是在室内通过计算机系统对野外采集的数据进行处理和分析。
4.数据处理技术数据处理技术是地震勘探的关键之一,它包括预处理、增益控制、滤波、叠加、偏移、反演等步骤。
预处理包括去除噪声、平滑处理等;增益控制包括调整信号的幅度和相位;滤波包括去除高频噪声和低频干扰;叠加是指将多个地震信号进行叠加,以提高信号的信噪比;偏移是指将反射回来的信号进行移动,以纠正地震信号的偏移;反演是指将地震信号转换为地下岩层的物理性质,如速度、密度等。
5.地质解释技术地质解释技术是地震勘探的关键之一,它包括构造解释、地层解释和储层解释等方面。
构造解释是指根据地震信号推断地下岩层的构造特征和形态;地层解释是指根据地震信号推断地下岩层的年代、沉积环境和地层组合;储层解释是指根据地震信号推断地下油气储层的性质和特征。

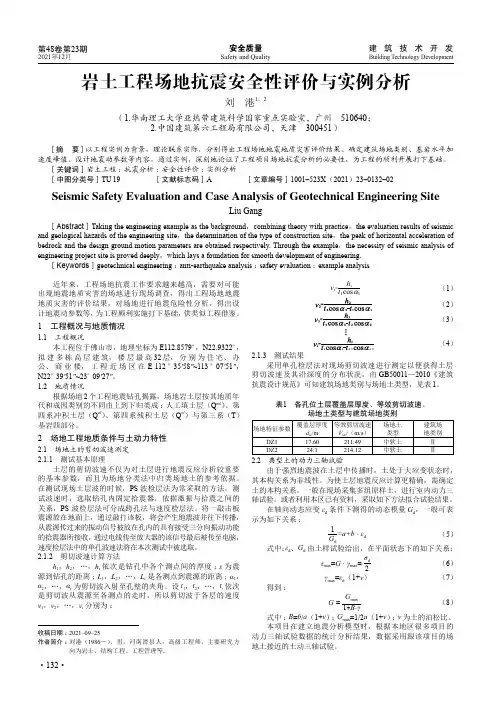

安全质量建 筑 技 术 开 发·132·Safety and QualityBuilding Technology Development第48卷第23期2021年12月近年来,工程场地抗震工作要求越来越高,需要对可能出现地震地质灾害的场地进行现场调查,得出工程场地地震地质灾害的评价结果,对场地进行地震危险性分析,得出设计地震动参数等,为工程顺利实施打下基础,供类似工程借鉴。
1 工程概况与地质情况1.1 工程概况本工程位于佛山市,地理坐标为E112.8579°,N22.9322°, 拟建多栋高层建筑,楼层最高32层,分别为住宅、办公、商业楼,工程近场区在E 112°35′58″~113°07′51″,N22°39′51″~23°09′27″。
1.2 地质情况根据场地2个工程地震钻孔揭露,场地岩土层按其地质年代和成因类别的不同由上到下归类成:人工填土层(Q m l )、第四系冲积土层(Q a l )、第四系残积土层(Q e l)与第三系(T )基岩四部分。
2 场地工程地质条件与土动力特性2.1 场地土的剪切波速测定2.1.1 测试基本原理土层的剪切波速不仅为对土层进行地震反应分析较重要的基本参数,而且为场地分类法中归类场地土的参考依据。
在测试现场土层波的时候,PS 波检层法为常采取的方法。
测试波速时,选取钻孔内固定拾震器,依据激振与拾震之间的关系,PS 波检层法可分成跨孔法与速度检层法。
将一敲击板震源放在地面上,通过敲打该板,将会产生地震波并往下传播,从震源传过来的振动信号被放在孔内的具有接受三分向振动功能的拾震器所接收,通过电线传至放大器的该信号最后被传至电脑,速度检层法中的单孔波速法将在本次测试中被选取。
2.1.2 剪切波速计算方法h 1,h 2,…,h i 依次是钻孔中各个测点间的厚度;s 为震源到钻孔的距离;L 1,L 2,…,L i 是各测点到震源的距离;α1,α2,…,αi 为剪切波入射至孔壁的夹角。

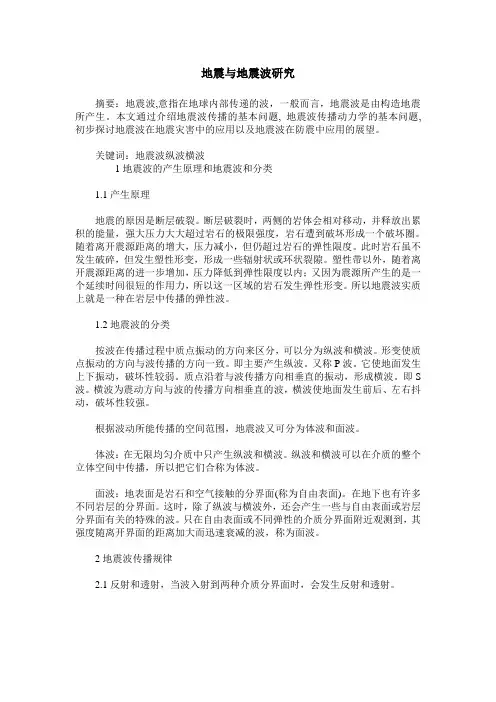

地震与地震波研究摘要:地震波,意指在地球内部传递的波,一般而言,地震波是由构造地震所产生。
本文通过介绍地震波传播的基本问题, 地震波传播动力学的基本问题,初步探讨地震波在地震灾害中的应用以及地震波在防震中应用的展望。
关键词:地震波纵波横波1地震波的产生原理和地震波和分类1.1产生原理地震的原因是断层破裂。
断层破裂时,两侧的岩体会相对移动,并释放出累积的能量,强大压力大大超过岩石的极限强度,岩石遭到破坏形成一个破坏圈。
随着离开震源距离的增大,压力减小,但仍超过岩石的弹性限度。
此时岩石虽不发生破碎,但发生塑性形变,形成一些辐射状或环状裂隙。
塑性带以外,随着离开震源距离的进一步增加,压力降低到弹性限度以内;又因为震源所产生的是一个延续时间很短的作用力,所以这一区域的岩石发生弹性形变。
所以地震波实质上就是一种在岩层中传播的弹性波。
1.2地震波的分类按波在传播过程中质点振动的方向来区分,可以分为纵波和横波。
形变使质点振动的方向与波传播的方向一致。
即主要产生纵波。
又称P波。
它使地面发生上下振动,破坏性较弱。
质点沿着与波传播方向相垂直的振动,形成横波。
即S 波。
横波为震动方向与波的传播方向相垂直的波,横波使地面发生前后、左右抖动,破坏性较强。
根据波动所能传播的空间范围,地震波又可分为体波和面波。
体波:在无限均匀介质中只产生纵波和横波。
纵波和横波可以在介质的整个立体空间中传播,所以把它们合称为体波。
面波:地表面是岩石和空气接触的分界面(称为自由表面)。
在地下也有许多不同岩层的分界面。
这时,除了纵波与横波外,还会产生一些与自由表面或岩层分界面有关的特殊的波。
只在自由表面或不同弹性的介质分界面附近观测到,其强度随离开界面的距离加大而迅速衰减的波,称为面波。
2地震波传播规律2.1反射和透射,当波入射到两种介质分界面时,会发生反射和透射。
2.2反射定律和透射定律反射定律:反射线位于入射面内,反射角等于入射角,=透射定律:透射线也位于入射面内,而且:2.3斯奈尔定律:对于水平层装介质,各层的纵波,横波速度分别用表示入射波为纵波,入射角为,各层纵横波的反射角和透射角分别为,表示则p为射线系数2.4 费马原理:波在各种介质中的传播路线满足所用时间为最短的路径传播2.5惠更斯原理:行进中的波阵面上任一点都可看作是新的次波源,而从波阵面上各点发出的许多次波所形成的包络面,就是原波面在一定时间内所传播到的新波面。

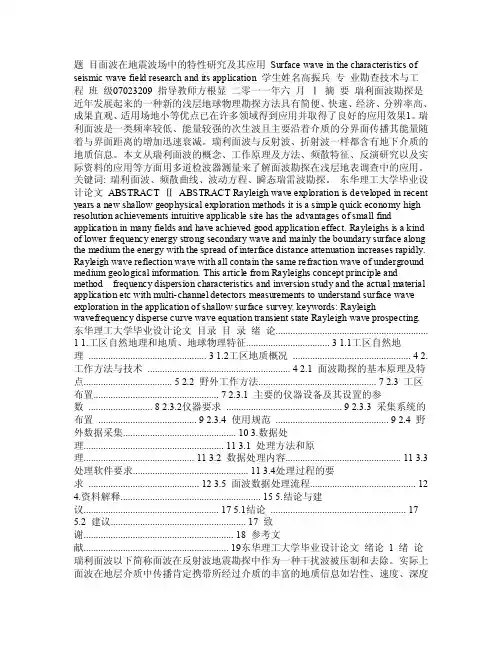

题目面波在地震波场中的特性研究及其应用Surface wave in the characteristics of seismic wave field research and its application 学生姓名高振兵专业勘查技术与工程班级07023209 指导教师方根显二零一一年六月Ⅰ摘要瑞利面波勘探是近年发展起来的一种新的浅层地球物理勘探方法具有简便、快速、经济、分辨率高、成果直观、适用场地小等优点已在许多领域得到应用并取得了良好的应用效果1。
瑞利面波是一类频率较低、能量较强的次生波且主要沿着介质的分界面传播其能量随着与界面距离的增加迅速衰减。
瑞利面波与反射波、折射波一样都含有地下介质的地质信息。
本文从瑞利面波的概念、工作原理及方法、频散特征、反演研究以及实际资料的应用等方面用多道检波器测量来了解面波勘探在浅层地表调查中的应用。
关键词: 瑞利面波、频散曲线、波动方程、瞬态瑞雷波勘探。
东华理工大学毕业设计论文ABSTRACT ⅡABSTRACT Rayleigh wave exploration is developed in recent years a new shallow geophysical exploration methods it is a simple quick economy high resolution achievements intuitive applicable site has the advantages of small find application in many fields and have achieved good application effect. Rayleighs is a kind of lower frequency energy strong secondary wave and mainly the boundary surface along the medium the energy with the spread of interface distance attenuation increases rapidly. Rayleigh wave reflection wave with all contain the same refraction wave of underground medium geological information. This article from Rayleighs concept principle and method frequency dispersion characteristics and inversion study and the actual material application etc with multi-channel detectors measurements to understand surface wave exploration in the application of shallow surface survey. keywords: Rayleigh wavefrequency disperse curve wave equation transient state Rayleigh wave prospecting. 东华理工大学毕业设计论文目录目录绪论..............................................................1 1.工区自然地理和地质、地球物理特征.................................. 3 1.1工区自然地理................................................ 3 1.2工区地质概况................................................ 4 2.工作方法与技术.......................................................... 4 2.1 面波勘探的基本原理及特点.................................... 5 2.2 野外工作方法................................................ 7 2.3 工区布置................................................... 7 2.3.1 主要的仪器设备及其设置的参数.......................... 8 2.3.2仪器要求............................................... 9 2.3.3 采集系统的布置........................................ 9 2.3.4 使用规范.............................................. 9 2.4 野外数据采集.............................................. 10 3.数据处理......................................................... 11 3.1 处理方法和原理............................................. 11 3.2 数据处理内容............................................... 11 3.3 处理软件要求............................................... 11 3.4处理过程的要求............................................. 12 3.5 面波数据处理流程. (12)4.资料解释......................................................... 15 5.结论与建议....................................................... 17 5.1结论. (17)5.2 建议....................................................... 17 致谢............................................................. 18 参考文献........................................................... 19东华理工大学毕业设计论文绪论 1 绪论瑞利面波以下简称面波在反射波地震勘探中作为一种干扰波被压制和去除。
面波勘探是近年发展起来的一种新的浅层地球物理勘探方法,具有简便、快速、经济、分辨率高、成果直观、适用场地小等优点,已在许多领域得到应用,并取得了良好的应用效果。
文章介绍了面波勘探技术的发展概况、探测原理、主要特点及其野外测试方法,对其应用范围及目前存在的问题作了说明,并给出一个应用实例。
关键词:瑞利面波地震勘探瞬态法频散曲线1 前言面波勘探,也称弹性波频率测深,是国内外近几年发展起来的一种新的浅层地震勘探方法。
面波分为瑞利波(R波)和拉夫波(L波),而R波在振动波组中能量最强、振幅最大、频率最低,容易识别也易于测量,所以面波勘探一般是指瑞利面波勘探。
人们根据激振震源的不同,又把面波勘探分为①稳态法、②瞬态法、③无源法。
它们的测试原理是相同的,只是产生面波的震源不同罢了。
1938年德国土力学协会首次尝试用稳态振动来检测岩土的各种弹性力学参数。
1960年美国密西西比陆军工程队水陆试验所开始开发类似的技术方法,但由于当时技术条件的限制,均未获得成功。
70年代初美国F·K·Chang等人利用瞬态激振产生的瑞利波来研究浅部地质问题,并于1973年在第42届国际地球物理勘探年会上发表了“Rayleigh Wave Dispersion Technique for Rapid Subsurface Explorati on”(瞬态面波在浅层勘探中的应用)论文,报道了有关的研究成果。
在稳态方面,直到80年代初,日本的VIC株式会社经过多年的研究试制,推出了GR-810佐藤式全自动地下勘探机,才使该项物探技术在浅层工程勘察工作中得以应用。
通过几年的实践和初步研究,R波在岩土工程勘察中的应用大致分为以下几个方面:⑴查明工程区地下介质速度结构并进行地层划分;⑵对岩土体的物理力学参数进行原位测试;⑶工业与民用建筑的地基基础勘察;⑷地下管道及埋藏物的探测;⑸地下空洞、岩溶、古墓及废弃矿井的埋深、范围等探测;⑹软土地基加固处理效果评价及饱和砂土层的液化判别;⑺公路、机场跑道质量的无损检测;⑻江河、水库大坝(堤)中软弱夹层的探测和加固效果评价等;⑼场地土类别划分及滑坡调查等;⑽断层及其它构造带的测定与追踪等。
波速试验随着科学技术和经济建设的发展,岩土的动力性质及其测定受到越来越广泛的重视。
建筑物的抗震设计、地基土的分类、城市地震小区的划分、抗震地基和动力基础的设计,无不要求提供岩土的动力参数。
城市高层建筑物的修建,工厂精密设备的安装以及它们对周围环境的影响也必须考虑岩土的动力性质。
但岩土体动力性质的测定是不能仅靠室内试验数据的,因而岩土动力参数的原位测定是岩土工程测试技术的一个重要组成部份。
波速试验是在工程现场使用试验手段测试弹性波在岩土层中的传播速度。
它包含用单孔法和跨孔法测试压缩波与剪切波波速,以及用面波法测试瑞利波波速。
测得的波速值可应用于下列情况:(1)计算地基的动弹性模量、动剪切模量和动泊松比;(2)场地土的类型划分和场地土层的地震反应分析;(3)在地基勘察中,配合其它测试方法综合评价场地土的工程力学性质。
试验设备和方法一. 试验设备试验设备包含激振系统、信号接收系统(传感器)和信号处理系统。
激振设备应符合下列要求:(1)单孔法测试时,剪切波振源应采用锤和上压重物的木板,压缩波振源宜采用锤和金属板。
经验表明,板上载重量的大小、板的长度、板与地面的接触条件以及锤的重量及锤击速度等因素都将影响激振效果。
一般来讲,载重量越大、板越长、效果越好。
但板子过长给施工带来困难,另一方面也失去了点振源的性质。
为增加敲板与地面间的摩擦阻力,对于坚硬地面,可在板底加胶皮垫或加砂子;对于松软地面,在板底加钉齿,可以改善敲击效果。
当采用木敲板时,两端最好有铁箍并包上树脂以保护端部。
单孔法的现场测试示意于图5-1中。
(2)跨孔法测试时,剪切波振源宜采用剪切波锤,也可采用标准贯入试验装置,压缩波振源宜采用电火花或爆炸等。
剪切波锤可以在钻孔壁上激振,这种振源能量大,传播距离远,但操作较复杂。
跨孔法的现场测试示意于图5-2中。
(3)面波法测试时,稳态激振宜采用机械式或电磁式激振设备;瞬态激振可采用具有一定重量的铁球。
因稳态激振的成果分析比较简单,实际工作中一般采用此种方式。
