马来酸酐接枝相容剂在塑料改性上的应用

马来酸酐接枝物原理与特性不同于物理共混增韧，马来酸酐接枝物兼具极性基团醛基和烯烃非极性链段，能够通过与聚合物、填料之间的化学键合，很好地实现强度和韧性的完美结合，具有广阔的应用前景。

概述马来酸酐接枝物是一种以马来酸酐为单体，在合适的温度条件下与其他材料进行接枝而得到的聚合物。

通常，接枝方法主要有溶液法、熔融法、辐射法和固相法等。

其中，熔融法是最常用也是最重要的方法。

由于兼具马来酸酐提供的极性基团醛基和烯烃非极性链段，马来酸酐接枝物可被广泛应用于PA、PP和PE等材料的改性，电线电缆母料，木塑行业，包胶TPE以及热熔胶等行业，主要起偶联相容的作用。

作用原理在马来酸酐接枝物中，酸酐基团在高温和螺杆剪切的作用下，能够与极性基团（-NH2、-OH）发生广义的脱水反应并形成化学键，从而将不相容的极性和非极性物质进行化学偶联。

以马来酸酐接枝物增韧PA为例。

PA具有优异的力学性能，但低温下的韧性差，而烯烃具有良好的加工和低温韧性。

然而，由于PA 属于极性聚合物，烯烃属于非极性聚合物，两者之间很难相容。

此时，若采用马来酸酐接枝物，则能很好地实现两者的结合（其反应原理如图1所示）。

在用于其他用途时，马来酸酐接枝物的作用原理也类似。

图1马来酸酐接枝物和PA反应图优质马来酸酐接枝物的判断在判断优质马来酸酐接枝物时，需要考虑的几个关键因素包括：气味、接枝率、黄变指数以及反应后期是否分离未接枝马来酸酐等。

需要注意的是，在接枝反应中，接枝率普遍偏低，这是因为许多加入的马来酸酐并没有接枝到主链上去。

未接枝的马来酸酐大部分以聚马来酸酐的形式存在于反应体系中，因此，接枝反应后的产物如不作分离，最终得到的将是含有接枝物和聚马来酸酐的混合物。

也就是说，马来酸酐在分离前和分离后测试的接枝率有很大的偏差。

通常，优质的马来酸酐接枝物具有低刺激气味、接枝率高和黄变指数低的物理特性。

例如，埃克森美孚化工的ExxelorTM马来酸酐接枝物。

该产品具有低气味、低黄变指数、高接枝率以及良好的批次稳定性等特点，可应用于PA、PP和PE等材料的改性，电线电缆母料、木塑等行业以及热熔胶、TPE和多层薄膜共挤等领域。

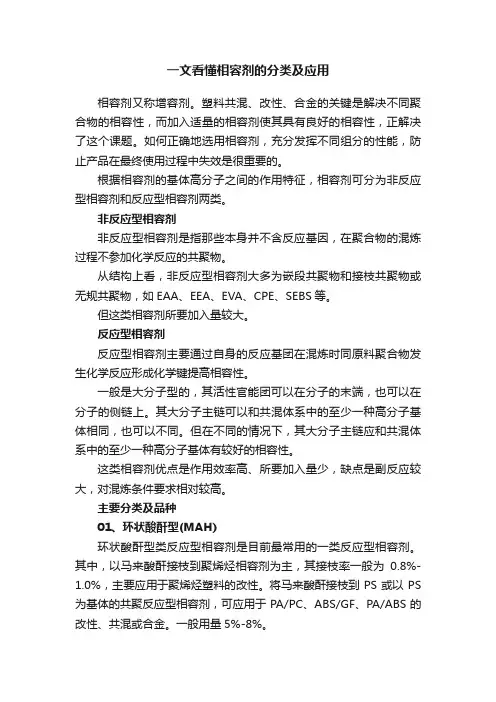

一文看懂相容剂的分类及应用相容剂又称增容剂。

塑料共混、改性、合金的关键是解决不同聚合物的相容性，而加入适量的相容剂使其具有良好的相容性，正解决了这个课题。

如何正确地选用相容剂，充分发挥不同组分的性能，防止产品在最终使用过程中失效是很重要的。

根据相容剂的基体高分子之间的作用特征，相容剂可分为非反应型相容剂和反应型相容剂两类。

非反应型相容剂非反应型相容剂是指那些本身并不含反应基因，在聚合物的混炼过程不参加化学反应的共聚物。

从结构上看，非反应型相容剂大多为嵌段共聚物和接枝共聚物或无规共聚物，如EAA、EEA、EVA、CPE、SEBS等。

但这类相容剂所要加入量较大。

反应型相容剂反应型相容剂主要通过自身的反应基团在混炼时同原料聚合物发生化学反应形成化学键提高相容性。

一般是大分子型的，其活性官能团可以在分子的末端，也可以在分子的侧链上。

其大分子主链可以和共混体系中的至少一种高分子基体相同，也可以不同。

但在不同的情况下，其大分子主链应和共混体系中的至少一种高分子基体有较好的相容性。

这类相容剂优点是作用效率高、所要加入量少，缺点是副反应较大，对混炼条件要求相对较高。

主要分类及品种01、环状酸酐型(MAH)环状酸酐型类反应型相容剂是目前最常用的一类反应型相容剂。

其中，以马来酸酐接枝到聚烯烃相容剂为主，其接枝率一般为0.8%-1.0%，主要应用于聚烯烃塑料的改性。

将马来酸酐接枝到PS或以PS 为基体的共聚反应型相容剂，可应用于PA/PC、ABS/GF、PA/ABS的改性、共混或合金。

一般用量5%-8%。

02、羧酸型羧酸类中的代表产品为丙烯酸型相容剂。

通常是将丙烯酸接枝到聚烯烃树脂上，用途大体与马来酸酐型相同。

03、环氧型环氧型反应型相容剂是环氧树脂或具有环氧基的化合物与其他聚合物接枝共聚而成。

这类反应型相容剂能起到良好的相容作用。

诺信反应型相容剂NX-001添加量小，只要2%-4%，就能有效提高相容性。

04、恶唑啉型用恶唑啉接枝的PS，即RPS，是一种比较重要的相容剂，接枝率为1%，特点是应用领域较广，不仅能与一般的含氨基或羧基的聚合物反应，还可与含羰基、酸酐、环氧基团反应，生成接枝共聚物。

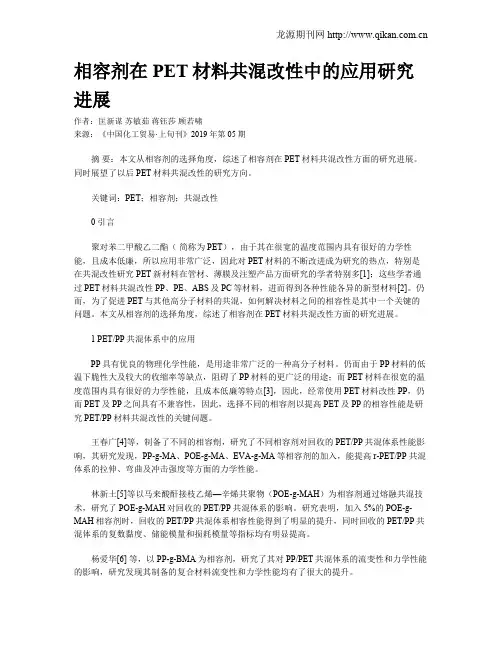

相容剂在PET材料共混改性中的应用研究进展作者：匡新谋苏敏茹蒋钰莎顾若啸来源：《中国化工贸易·上旬刊》2019年第05期摘要：本文从相容剂的选择角度，综述了相容剂在PET材料共混改性方面的研究进展。

同时展望了以后PET材料共混改性的研究方向。

关键词：PET；相容剂；共混改性0 引言聚对苯二甲酸乙二酯（简称为PET），由于其在很宽的温度范围内具有很好的力学性能，且成本低廉，所以应用非常广泛，因此对PET材料的不断改进成为研究的热点，特别是在共混改性研究PET新材料在管材、薄膜及注塑产品方面研究的学者特别多[1]；这些学者通过PET材料共混改性PP、PE、ABS及PC等材料，进而得到各种性能各异的新型材料[2]。

仍而，为了促进PET与其他高分子材料的共混，如何解决材料之间的相容性是其中一个关键的问题。

本文从相容剂的选择角度，综述了相容剂在PET材料共混改性方面的研究进展。

1 PET/PP共混体系中的应用PP具有优良的物理化学性能，是用途非常广泛的一种高分子材料。

仍而由于PP材料的低温下脆性大及较大的收缩率等缺点，阻碍了PP材料的更广泛的用途；而 PET材料在很宽的温度范围内具有很好的力学性能，且成本低廉等特点[3]，因此，经常使用PET材料改性PP，仍而PET及PP之间具有不兼容性，因此，选择不同的相容剂以提高PET及PP的相容性能是研究PET/PP材料共混改性的关键问题。

王春广[4]等，制备了不同的相容劑，研究了不同相容剂对回收的PET/PP共混体系性能影响，其研究发现，PP-g-MA、POE-g-MA、EVA-g-MA等相容剂的加入，能提高 r-PET/PP 共混体系的拉伸、弯曲及冲击强度等方面的力学性能。

林新土[5]等以马来酸酐接枝乙烯—辛烯共聚物（POE-g-MAH）为相容剂通过熔融共混技术，研究了POE-g-MAH对回收的PET/PP共混体系的影响。

研究表明，加入5%的POE-g-MAH相容剂时，回收的PET/PP共混体系相容性能得到了明显的提升，同时回收的PET/PP共混体系的复数黏度、储能模量和损耗模量等指标均有明显提高。

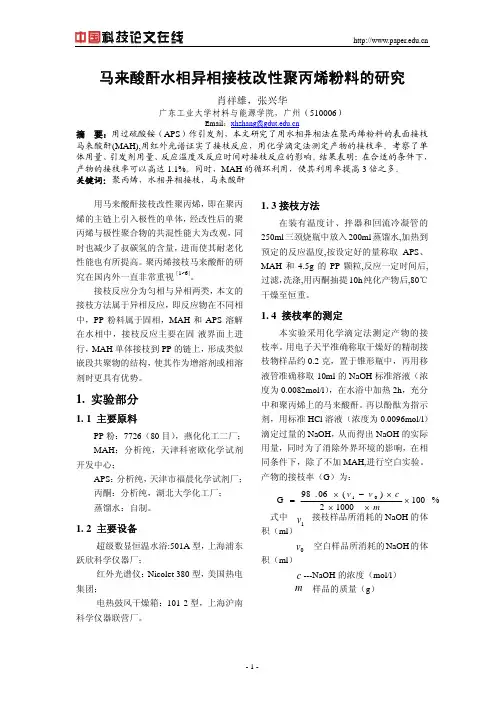

马来酸酐水相异相接枝改性聚丙烯粉料的研究肖祥雄，张兴华广东工业大学材料与能源学院，广州（510006）Email：xhzhang@摘要：用过硫酸铵（APS）作引发剂，本文研究了用水相异相法在聚丙烯粉料的表面接枝马来酸酐(MAH),用红外光谱证实了接枝反应，用化学滴定法测定产物的接枝率。

考察了单体用量、引发剂用量、反应温度及反应时间对接枝反应的影响。

结果表明：在合适的条件下，产物的接枝率可以高达1.1%。

同时，MAH的循环利用，使其利用率提高3倍之多。

关键词：聚丙烯，水相异相接枝，马来酸酐用马来酸酐接枝改性聚丙烯，即在聚丙烯的主链上引入极性的单体，经改性后的聚丙烯与极性聚合物的共混性能大为改观，同时也减少了叔碳氢的含量，进而使其耐老化性能也有所提高。

聚丙烯接枝马来酸酐的研究在国内外一直非常重视［1~6］。

接枝反应分为匀相与异相两类，本文的接枝方法属于异相反应，即反应物在不同相中，PP粉料属于固相，MAH和APS溶解在水相中，接枝反应主要在固-液界面上进行，MAH单体接枝到PP的链上，形成类似嵌段共聚物的结构，使其作为增溶剂或相溶剂时更具有优势。

1. 实验部分1. 1 主要原料PP粉：7726（80目），燕化化工二厂；MAH：分析纯，天津科密欧化学试剂开发中心；APS：分析纯，天津市福晨化学试剂厂；丙酮：分析纯，湖北大学化工厂；蒸馏水：自制。

1. 2 主要设备超级数显恒温水浴:501A型，上海浦东跃欣科学仪器厂；红外光谱仪：Nicolet 380型，美国热电集团；电热鼓风干燥箱：101-2型，上海沪南科学仪器联营厂。

1. 3接枝方法在装有温度计、拌器和回流冷凝管的250ml三颈烧瓶中放入200ml蒸馏水,加热到预定的反应温度,按设定好的量称取APS、MAH和4.5g的PP颗粒,反应一定时间后,过滤，洗涤,用丙酮抽提10h纯化产物后,80℃干燥至恒重。

1. 4 接枝率的测定本实验采用化学滴定法测定产物的接枝率。

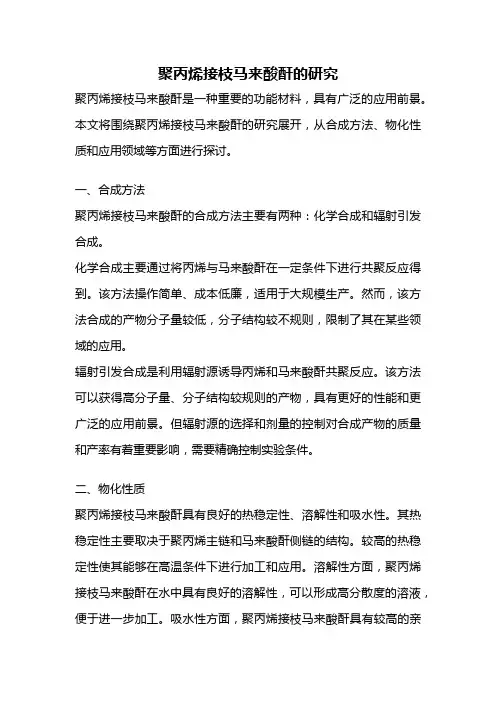

聚丙烯接枝马来酸酐的研究聚丙烯接枝马来酸酐是一种重要的功能材料，具有广泛的应用前景。

本文将围绕聚丙烯接枝马来酸酐的研究展开，从合成方法、物化性质和应用领域等方面进行探讨。

一、合成方法聚丙烯接枝马来酸酐的合成方法主要有两种：化学合成和辐射引发合成。

化学合成主要通过将丙烯与马来酸酐在一定条件下进行共聚反应得到。

该方法操作简单、成本低廉，适用于大规模生产。

然而，该方法合成的产物分子量较低，分子结构较不规则，限制了其在某些领域的应用。

辐射引发合成是利用辐射源诱导丙烯和马来酸酐共聚反应。

该方法可以获得高分子量、分子结构较规则的产物，具有更好的性能和更广泛的应用前景。

但辐射源的选择和剂量的控制对合成产物的质量和产率有着重要影响，需要精确控制实验条件。

二、物化性质聚丙烯接枝马来酸酐具有良好的热稳定性、溶解性和吸水性。

其热稳定性主要取决于聚丙烯主链和马来酸酐侧链的结构。

较高的热稳定性使其能够在高温条件下进行加工和应用。

溶解性方面，聚丙烯接枝马来酸酐在水中具有良好的溶解性，可以形成高分散度的溶液，便于进一步加工。

吸水性方面，聚丙烯接枝马来酸酐具有较高的亲水性，可以吸附水分子，形成水凝胶。

这种性质使其在生物医学、涂料和纺织等领域具有广泛的应用。

三、应用领域聚丙烯接枝马来酸酐在多个领域具有广泛的应用前景。

1. 生物医学领域：聚丙烯接枝马来酸酐可以作为药物缓释材料，通过控制其溶解度和降解速度，实现对药物的缓慢释放，提高药物疗效和减少毒副作用。

此外，聚丙烯接枝马来酸酐还可以用于制备人工骨骼和修复组织等方面。

2. 涂料领域：聚丙烯接枝马来酸酐可以用于制备具有优异性能的水性涂料，具有良好的附着力和耐腐蚀性能，同时还能提高涂料的流变性能和稳定性。

3. 纺织领域：聚丙烯接枝马来酸酐可以用于改性纤维的制备，通过将其接枝到纤维表面，改善纤维的亲水性和染色性能，提高纤维的耐久性和舒适性。

4. 环境领域：聚丙烯接枝马来酸酐可以用作水处理剂，通过与水中的污染物发生化学反应或物理吸附作用，实现对水质的净化和处理。

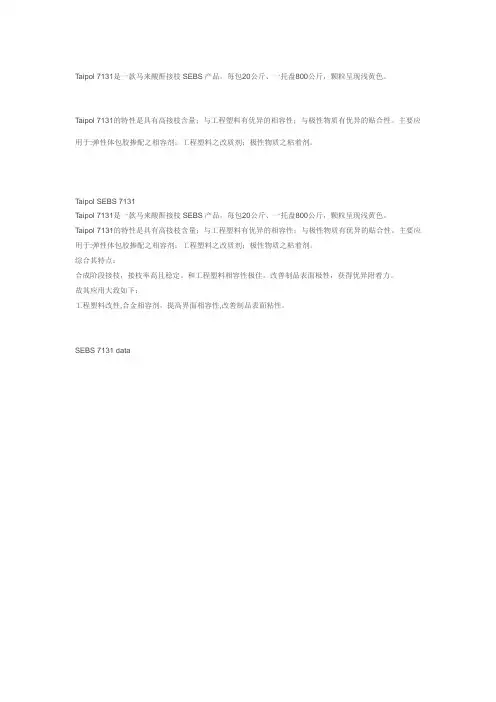

Taipol 7131是一款马来酸酐接枝SEBS产品，每包20公斤、一托盘800公斤，颗粒呈现浅黄色。

Taipol 7131的特性是具有高接枝含量；与工程塑料有优异的相容性；与极性物质有优异的贴合性。

主要应用于:弹性体包胶掺配之相容剂；工程塑料之改质剂；极性物质之粘着剂。

Taipol SEBS 7131Taipol 7131是一款马来酸酐接枝SEBS产品，每包20公斤、一托盘800公斤，颗粒呈现浅黄色。

Taipol 7131的特性是具有高接枝含量；与工程塑料有优异的相容性；与极性物质有优异的贴合性。

主要应用于:弹性体包胶掺配之相容剂；工程塑料之改质剂；极性物质之粘着剂。

综合其特点：合成阶段接枝，接枝率高且稳定。

和工程塑料相容性极佳。

改善制品表面极性，获得优异附着力。

故其应用大致如下：工程塑料改性,合金相容剂，提高界面相容性,改善制品表面粘性。

SEBS 7131 data台橡原名「台湾合成橡胶股份有限公司」，成立于1973年，由创办人殷之浩先生，配合政府发展石油化学工业政策而设立。

从当时台湾唯一的合成橡胶生产厂商，到今日成为亚洲市场举足轻重的橡胶产业领导者；台橡除了坚持优异质量，持续累积专业能力，更不断为本业投入新思维，寻求每一个创新研发的机会，让产品绽放出无限价值，开创企业永续经营。

今日，台橡不仅是亚洲首屈一指的橡胶产业供应者，更以优异稳定的质量，受到亚洲主要客户的高度推崇与采用。

台湾高雄工厂所生产的SBR、BR、TPE及应用材料等合成橡胶，年产量已达218,000公吨；并陆续取得ISO9001、14001的国际认证。

同时，台橡更积极拓展亚太地区版图，除台湾外，已分别于江苏南通、上海松江、山东济南及泰国等地区建立生产基地及服务团队，以充分满足客户成长的需求。

台橡SEBS物性表集合TPE SEBS6150 6151 6152 6154 6159 CapabilityPolymer Structure Linear Linear Linear Linear Linear BD(or Isoprene)/SM 71 / 29 68 / 32 71 / 29 69 / 31 71 / 29 Diblock % ─────Specific Gravity 0.91 0.91 0.91 0.91 0.91 Volatile Matters % < 0.5 < 0.5 < 0.5 < 0.5 < 0.5 Ash < 0.5 < 0.5 < 0.5 < 0.5 < 0.5 Extended Oil (phr) ─────Oil Type ─────5% WT% Toluene Solution Viscosity ( CP ) ─────10% WT% Toluene Solution Viscosity ( CP ) ─1700 ─370 ─20% WT% Toluene Solution Viscosity ( CP ) 1500 ────25% WT% Toluene Solution Viscosity ( CP ) 8800 ─1200 ──Color White White White White WhiteForm Powder Powder Pellets Powder Powder Melt Flow ( g/10min,190°/5kg ) ─────Melt Flow ( g/10min,190°/1.05kg ) ─────Tensile Strength (kg/cm2) >200 ─>150 ──Elongation (%) >500 ─500 ──Hardness (JISA) 76 ─75 ──ApplicationsPlastic modification,Adhesives, Industry/Sports/other compounding goods。

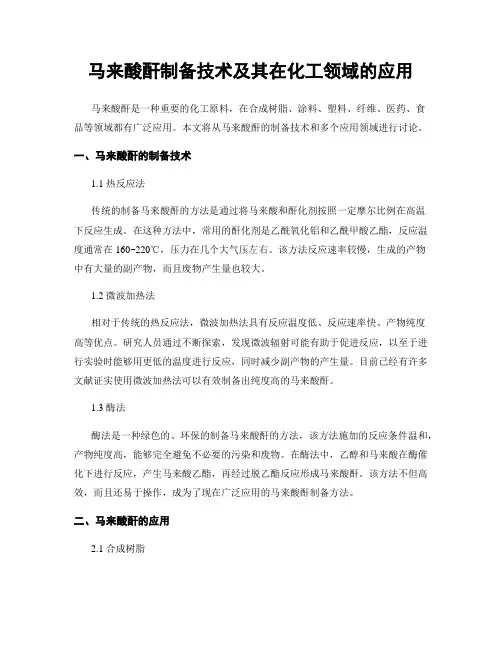

马来酸酐制备技术及其在化工领域的应用马来酸酐是一种重要的化工原料，在合成树脂、涂料、塑料、纤维、医药、食品等领域都有广泛应用。

本文将从马来酸酐的制备技术和多个应用领域进行讨论。

一、马来酸酐的制备技术1.1 热反应法传统的制备马来酸酐的方法是通过将马来酸和酐化剂按照一定摩尔比例在高温下反应生成。

在这种方法中，常用的酐化剂是乙酰氧化铝和乙酰甲酸乙酯，反应温度通常在160~220℃，压力在几个大气压左右。

该方法反应速率较慢，生成的产物中有大量的副产物，而且废物产生量也较大。

1.2 微波加热法相对于传统的热反应法，微波加热法具有反应温度低、反应速率快、产物纯度高等优点。

研究人员通过不断探索，发现微波辐射可能有助于促进反应，以至于进行实验时能够用更低的温度进行反应，同时减少副产物的产生量。

目前已经有许多文献证实使用微波加热法可以有效制备出纯度高的马来酸酐。

1.3 酶法酶法是一种绿色的、环保的制备马来酸酐的方法，该方法施加的反应条件温和，产物纯度高，能够完全避免不必要的污染和废物。

在酶法中，乙醇和马来酸在酶催化下进行反应，产生马来酸乙酯，再经过脱乙酯反应形成马来酸酐。

该方法不但高效，而且还易于操作，成为了现在广泛应用的马来酸酐制备方法。

二、马来酸酐的应用2.1 合成树脂马来酸酐常用于合成具有优异性能的树脂，其中最常见的是聚酰胺酯树脂和不饱和聚酯树脂。

聚酰胺酯树脂通常有较好的耐高温性能和耐化学性能，可用于复合材料、飞机配件等高端应用领域。

而不饱和聚酯树脂则可用于玻璃钢、水族箱等领域，具有高强度、耐腐蚀等特点。

2.2 涂料马来酸酐也广泛用于制备涂料。

现在，大多数防腐涂料都含有马来酸酐，与其他有机物反应生成的共聚物可以起到加强涂料附着力的作用。

此外，马来酸酐和酮类物质混合后可形成能很好地附着在塑料表面的涂料，通常应用于汽车涂装、电器外壳等领域。

2.3 医药由于马来酸酐具有良好的药物可塑性和生物相容性，在制备高效药物缓释剂和缓释型药物中担当着重要角色。

马来酸酐在聚合物中的应用
马来酸酐（Maleic anhydride）是一种常用的有机化合物，具有多种应用。

其中，在聚合物领域，马来酸酐也有广泛的应用，常见的应用包括以下几个方面：
1. 聚马来酸酐：马来酸酐可以与具有活性氢的化合物（如甲基丙烯酸、丙烯酸）发生聚合反应，形成聚马来酸酐。

聚马来酸酐具有改善聚合物的性能和功能的作用，具有增强黏性、增强胶粘性等特点，广泛应用于油漆、涂料、胶黏剂等行业。

2. 核壳型聚合物：马来酸酐可以与多元醇或胺类化合物等反应，形成一系列的马来酸酐酯或马来酰亚胺。

这些马来酸酐酯或马来酰亚胺可以作为核壳型聚合物的单体，用于制备具有特定性能和功能的复合材料，例如具有控释功能或改善材料表面润湿性的材料。

3. 共聚物的合成：马来酸酐可以与其他单体共聚合成马来酸酐共聚物，如马来酸酐-苯乙烯共聚物（SMA）或马来酸酐-丁二烯共聚物（MAB）。

这些共聚物具有良好的热稳定性、粘附性和改性性能，广泛应用于改善塑料、油墨、黏合剂等材料的性能。

4. 功能性改性：将马来酸酐引入聚合物体系中，可以通过与其他功
能性物质反应，实现对聚合物性能的改善。

例如，马来酸酐可以与氨基化合物反应，引入胺基或羟基，从而使聚合物表面增加亲水性、柔软性和表面活性，改善其凝胶能力、润湿性等性能。

这些只是马来酸酐在聚合物中部分常见的应用，随着科学技术的发展，马来酸酐在聚合物领域的应用还在不断拓展和研究。

马来酸酐接枝abs熔点马来酸酐是一种化合物，在化学领域中被广泛应用。

它具有很多有用的特性，其中之一就是它可以与其他物质进行接枝反应，形成新的化合物。

在这篇文章中，我们将关注马来酸酐与ABS（丙烯腈-丁二烯-苯乙烯共聚物）的接枝反应，以及这种反应对ABS熔点的影响。

让我们来了解一下ABS的基本性质。

ABS是一种热塑性塑料，具有良好的强度和韧性，广泛应用于汽车零件、电器外壳等领域。

然而，它的熔点相对较低，这在一些高温环境下可能会限制其应用。

因此，通过接枝反应提高ABS的熔点成为了一个重要的研究方向。

接下来，我们将重点介绍马来酸酐与ABS的接枝反应。

在这个反应中，马来酸酐分子中的双键与ABS分子中的碳碳键发生反应，形成新的共聚物。

这种共聚物具有马来酸酐和ABS两者的特性，从而提高了ABS的熔点。

通过接枝马来酸酐，可以改善ABS的熔点，使其在高温环境下更加稳定。

这是因为马来酸酐具有较高的熔点，与ABS共聚后，共聚物的熔点也会相应提高。

这种提高熔点的效果可以通过调整接枝反应的条件和马来酸酐的接枝量来实现。

当接枝量适当时，共聚物的熔点可以显著提高，从而增强ABS在高温环境下的性能。

马来酸酐接枝对ABS的性能还有其他影响。

接枝反应可以改善ABS 的耐热性、抗氧化性以及机械性能等方面。

通过调整接枝反应的条件和马来酸酐的接枝量，可以获得具有不同性能的接枝共聚物。

这为通过改善ABS的性能，拓展其应用领域提供了新的途径。

马来酸酐接枝对ABS熔点具有显著的影响。

通过接枝反应，可以提高ABS的熔点，从而增强其在高温环境下的性能。

此外，马来酸酐接枝还可以改善ABS的其他性能，为其应用领域的拓展提供了新的可能。

这一研究方向对于开发高性能塑料材料具有重要意义。

马来酸酐熔融接枝聚烯烃的制备及其应用
曹妮;董福华;完继光;张会军
【期刊名称】《塑料》
【年(卷),期】2024(53)2
【摘要】通过熔融挤出反应制备了聚烯烃接枝马来酸酐相容剂,以聚丙烯为基体,利用正交实验,研究了马来酸酐(MAH)含量、过氧化二异丙苯(DCP)含量、苯乙烯(St)含量以及聚乙烯(PE)含量对接枝率的影响,并将自制的相容剂用于玻纤增强聚丙烯(GF/PP)复合材料,对力学性能和断面形貌进行了测试分析。

结果表明,傅里叶变换红外光谱(FTIR)显示,MAH、苯乙烯成功接枝到PP/PE上;加入苯乙烯后,接枝率明显提升;4种因素对接枝率的影响顺序为苯乙烯>PE>MAH>DCP,最佳配方为MAH 含量为5%、DCP含量为0.2%、苯乙烯含量为5%、PE含量为10%;自制相容剂对GF/PP增容效果较好,力学性能显著提升。

【总页数】6页(P63-67)
【作者】曹妮;董福华;完继光;张会军
【作者单位】中煤陕西榆林能源化工有限公司
【正文语种】中文
【中图分类】TQ325.1
【相关文献】
1.聚烯烃熔融挤出接枝马来酸酐的研究进展
2.聚烯烃弹性体与马来酸酐的熔融接枝
3.工艺和配方对熔融法制备丁苯橡胶接枝马来酸酐的影响
4.尼龙66/乙烯-醋酸乙
烯酯共聚物接枝马来酸酐共混体系的研究(Ⅰ)乙烯-醋酸乙烯酯共聚物熔融接枝马来酸酐的制备与表征5.配方和工艺对熔融法制备天然橡胶接枝马来酸酐结构的影响
因版权原因，仅展示原文概要，查看原文内容请购买。

马来酸酐接枝POE、POE接枝合金相容剂、增韧剂：适用于PA/PE、PA/PP合金，可大大提高合金的韧性。

用于PC、ABS、PET、PBT等及其合金材料的相容剂与增韧剂.推荐使用南京塑泰马来酸酐接枝POE.
马来酸酐接枝POE性能指标：
外观：白色透明颗粒
接枝率：1.0～1.3MA%
熔指：0.6～2.0g/10min（190℃,2.16kg）
马来酸酐接枝POE典型应用：
1、PC/ABS合金相容增韧剂：适用PC的增韧及PC/ABS 合金相容。

2、尼龙增韧剂：用于PA6、PA66增韧、增强增韧、阻燃增韧、增强阻燃增韧等，提高尼龙的抗冲击性、耐寒性、成型加工性、降低吸水率。

3、PP、PE增韧剂：用于PE、PP及其改性材料PA/ PE、PA/PP合金的相容剂与增韧剂。

马来酸酐接枝SEBS 1901对PC/PBT共混物性能影响聚碳酸酯(PC)作为一种工程塑料，其冲击强度高，耐蠕变性能好，具有良好的电绝缘性和尺寸稳定性。

但由于PC的熔体黏度大，流动性、耐溶剂性以及耐磨性都较差，其应用受到限制。

聚对苯二甲酸丁二醇酯(PBT)是一种结晶性的热塑性塑料，结晶速度快，适合于高速成型，具有耐化学药品性、熔体流动性好等优点，但是缺口冲击强度较低。

因此，将PC和PBT进行共混改性，可以优势互补。

为了获得高性能的PC/PBT共混物，国内外对PC/PBT共混物的增韧改性进行了大量的研究。

氢化苯乙烯-丁二烯-苯乙烯共聚物具有良好的可塑性和高弹性，本研究采用马来酸酐接枝氢化苯乙烯-丁二烯-苯乙烯共聚物(马来酸酐接枝SEBS 1901)作为PC/PBT共混物的相容剂，研究其对PC/PBT共混物性能的影响。

1 试验部分1.1 原料PC，S3001R，日本三菱公司；PBT，1100-211M，长春人造树脂厂股份有限公司；马来酸酐接枝SEBS，1901，市售。

1.2 主要设备双螺杆挤出机，SHJ-35，中国广达橡塑机械厂；注塑机，HYF-600，宁波海鹰塑料机械有限公司，微机控制电子万能材料试验机，WDT-5，深圳市凯强利机械有限公司；悬臂梁冲击试验机，ⅪU-2.75，承德试验机有限责任公司；扫描电子显微镜(SEM)，JSM%360LA，日本电子公司；平板流变仪，Physica MCR301，AntonPaar公司。

1.3 试样制备将PC，PBT和增韧改性剂等按比例称量，经高速混合机混合后，加入双螺杆挤出机经熔融挤出、冷却、切粒，制得PC/PBT/马来酸酐接枝SEBS共混物的粒料，一区至五区温度分别为190，220，240，250，250℃，螺杆转速度120r/min，进料转速为110 r/min。

将所得粒料在100℃下干燥8 h后，采用注射成型法按工艺条件(射嘴温度、一区至三区温度分别为240，250，240，220℃，保压时间8 s，冷却时间20s，注射压力80MPa)制备标准测试样条，供性能测试用。
