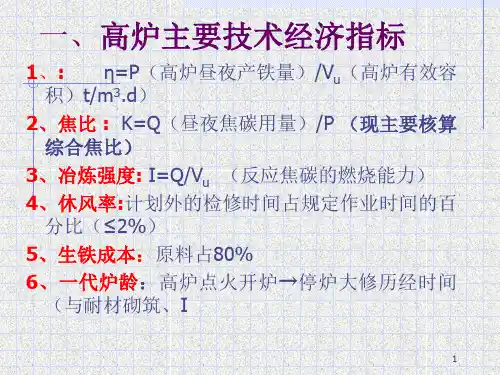

炼铁原理与工艺1

1KgCaCO3分解消耗1785KJ热量．
降低了煤气还原能力，影响还原速度．
CaCO3在低温区分解放出CO2进入煤气，降低了CO的 浓度，冲淡了还原气氛
在高温区分解出的CO2与焦炭发生反应， CO2+C焦=2CO 是吸热反应，而且直接消耗焦 炭，使焦比升高．
13
二、高炉还原过程
高炉冶炼用CO,H2和固体碳作还原剂． 氧化物的还原顺序： 高炉冶炼条件下，各种氧化物由易到难的还原 顺序． CuO→PbO→FeO→MnO→SiO2 →Al2O3→MgO→CaO
三元碱度：R3＝(CaO＋MgO)／SiO2，一般为1.3左 右
－Q －Q －Q －Q －Q
2.碳水反应的影响：
当温度大于1000℃时:
H2O汽 + C = H2 + CO
-Q
用H2还原铁氧化物在高温区时：
FeO+H2 = Fe+H2O
＋ H2O+C = H2+CO
FeO+C = Fe+CO
在低温区时，用H2还原铁氧化物的产物与CO作用
FeO+H2 = Fe+H2O ＋ H2O+CO = H2+CO2
0 400 500 600 700 800 900 1000 1200 0C
度随温度升高而降低，即温度升高，
CO的利用率提高，是吸热反应,
2.温度对反应的影响： 曲线3是FeO+CO=Fe+CO2的平衡 气相成分线，向上倾斜，与曲线2 正好相反，是放热反应，升温对反
应不利．
曲线4是Fe3O4+4CO=Fe+4CO2的 平衡气相成分线，向上倾斜，它在
%CO
Fe

7
3.高炉用燃料焦碳：
①主要作用： 作为高炉热量主要来源的60~80%，其它的由热风提供 提供还原剂C、CO 料柱骨架，保证透气性、透液性
②质量要求： 含炭量：C↑灰份↓→→渣量↓、强度↑、反应性↓ →→焦比↓ 含S量：生铁中[S]80%±来源于焦碳 强 度：M40、M10
③粒度组成： 焦丁的利用及混装过渡区的问题
6
(3)熔剂的质量要求
①碱性氧化物含量（CaO+MgO≥52%） 概念：石灰石有效熔剂性
CaO（有效）=CaO（石灰石）-R×SiO2（石灰石）
②S、P↓ S（0.01~0.08%），P（0.001~0.03%）
③减少CaCO3入炉： 原因：a. 高温分解吸热，是高炉炉温下降 b. CO2+C=2CO，消耗焦炭 c. CO2会冲淡CO浓度 造成焦比K增加。
（三）烧结过程的特点
1.燃料燃烧需空气过剩，过剩系数α=1.4~1.5（燃料分布较 稀疏）
2.一般情况下烧结保持弱氧化气氛（金属化烧结除外） 3.烧结过程存在自动蓄热作用（可以考虑采用上高下低的分
层配炭） 4.存在传热速度与燃烧速度的同步问题 5.存在如何减少“过湿”现象的问题 6.存在有害杂质S的去除问题（S由易去除S化物转化为硫酸
低水原则） 8.双层烧结：二次点火，设备复杂 9.料面插孔烧结：提高透气性
15
四、高炉冶炼基本原理
（一）高炉还原过程 （二）造渣与脱S （三）风口前C的燃烧 （四）炉料与煤气运动 （五）高炉能量利用
16
高炉的五大系统
17
高炉炉型
18
（一）高炉还原过程
1.高炉炉内状况
19
（1）块状带：矿焦保持装料时的分层状态，与布料形式及粒 度有关，占BF总体积60%±（200~1100℃）

15
2.铁的间接还原与直接还原
（1）间接还原：用CO、H2为还原剂还原铁的氧化物，产物CO2、 H2O的还原反应。 特点：放热反应 反应可逆 （2）直接还原：用C作为还原剂，最终气体产物为CO的还原反应。 特点：强吸热反应 反应不可逆 （3）直接、间接还原区域划分：取决于焦碳的反应性 低温区 ＜800℃基本为间接还原 中温区 800~1100℃共存 高温区 ＞ 1100℃全部为直接还原 （4）用直接还原度rd、间接还原度ri来衡量高炉C素利用好坏，评价 焦比。
9
2. (助)熔剂
（1）作用： 形成低熔点易流动的炉渣、脱S（碱性熔剂） （2）种类：
使用条件及作用
碱性
酸性
铁矿中脉石为酸性氧化物，包括：石灰石、白云石、石灰
铁矿中脉石为碱性氧化物，主要为：SiO2（只在炉况失常 时使用——（Al2O3）≥18%或排碱时） 高Al熔剂，主要为：含Al2O3高的铁矿（只在降低炉渣流动 性时使用）
24
五、高炉强化冶炼手段与方法
1.大风量 风量增加，炉内传热效果下降，ri降低，K 增加。风量应与还原性相适应 2.高风温 风温增加，传热推动力增加，但利用风温 的同时K势必降低，透气性将下降 3.富氧 富氧将使炉缸温度增加，但煤气总量下降， 不利于全厂能量平衡；富氧达到的效果与提高 风温相比，成本提高10倍。
10
中性
3 焦碳
①主要作用：
作为高炉热量主要来源的60~80%，其它热风提供 提供还原剂C、CO 料柱骨架，保证透气性、透液性
②质量要求：
含炭量：C↑ 灰份:10%左右，灰分低可使渣量↓ 含S量：<0.6% 生铁中[S]80%±来源于焦碳 强 度：M40 (kangsuiqd)、M10 (lmqd) 粒度组成：均匀 60mm 左右的 >80% ，大于 80mm 的 <10% ，大于 80mm的<10% 成分稳定（特指水分）： 一般采用干熄焦 焦碳反应性： C+CO2=2CO开始反应的高低快慢→影响间接还原区的 范围从而影响焦比

高炉炼铁工艺流程一、高炉炼铁原理炼铁过程实质上是将铁从其自然形态——矿石等含铁化合物中还原出来的过程。

炼铁方法主要有高炉法、直接还原法、熔融还原法等，其原理是矿石在特定的气氛中（还原物质CO、H2、C；适宜温度等）通过物化反应获取还原后的生铁。

生铁除了少部分用于铸造外，绝大部分是作为炼钢原料。

高炉炼铁是现代炼铁的主要方法，钢铁生产中的重要环节。

这种方法是由古代竖炉炼铁发展、改进而成的。

尽管世界各国研究发展了很多新的炼铁法，但由于高炉炼铁技术经济指标良好，工艺简单，生产量大,劳动生产率高,能耗低，这种方法生产的铁仍占世界铁总产量的95％以上。

炼铁工艺是是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例自高炉炉顶装入高炉，并由热风炉在高炉下部沿炉周的风口向高炉内鼓入热风助焦炭燃烧（有的高炉也喷吹煤粉、重油、天然气等辅助燃料），在高温下焦炭中的碳同鼓入空气中的氧燃烧生成的一氧化碳和氢气。

原料、燃料随着炉内熔炼等过程的进行而下降，在炉料下降和上升的煤气相遇，先后发生传热、还原、熔化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的熔剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。

同时产生高炉煤气，炉渣两种副产品，高炉渣铁主要矿石中不还原的杂质和石灰石等熔剂结合生成，自渣口排出后，经水淬处理后全部作为水泥生产原料；产生的煤气从炉顶导出，经除尘后，作为热风炉、加热炉、焦炉、锅炉等的燃料。

二、高炉冶炼主要工艺设备简介高护炼铁设备组成有：①高炉本体；②供料设备；③送风设备；④喷吹设备；⑤煤气处理设备；⑥渣铁处理设备。

通常，辅助系统的建设投资是高炉本体的4~5倍。

生产中，各个系统互相配合、互相制约，形成一个连续的、大规模的高温生产过程。

高炉开炉之后，整个系统必须日以继夜地连续生产，除了计划检修和特殊事故暂时休风外，一般要到一代寿命终了时才停炉。
