xA普通砼配合比设计规程jgj55-2011讲课教案

完美WORD 格式提高胶凝材料用量，降低水胶比，增加砼的密实度即可。

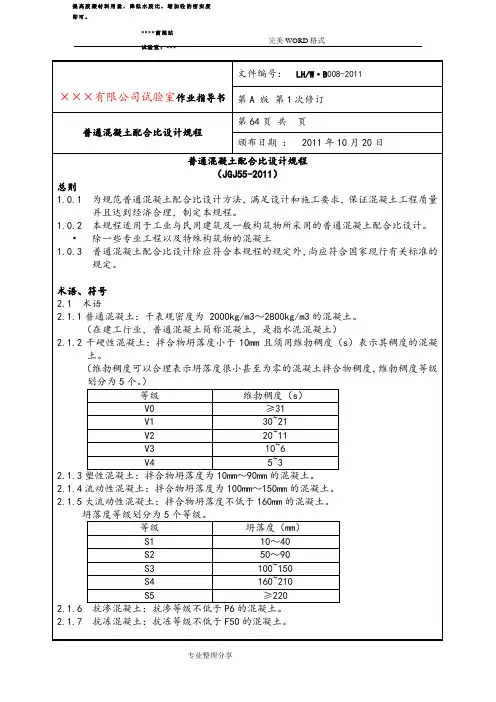

××××商混站试验室：××××××有限公司试验室作业指导书 文件编号： LH/W ·B 008-2011第A 版 第1次修订普通混凝土配合比设计规程第64页 共 页颁布日期 ： 2011年10月20日普通混凝土配合比设计规程（JGJ55-2011）总则1.0.1 为规范普通混凝土配合比设计方法，满足设计和施工要求，保证混凝土工程质量并且达到经济合理，制定本规程。

1.0.2 本规程适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计。

• 除一些专业工程以及特殊构筑物的混凝土1.0.3 普通混凝土配合比设计除应符合本规程的规定外，尚应符合国家现行有关标准的规定。

术语、符号2.1 术语2.1.1普通混凝土：干表观密度为 2000kg/m3～2800kg/m3的混凝土。

（在建工行业，普通混凝土简称混凝土，是指水泥混凝土）2.1.2干硬性混凝土：拌合物坍落度小于10mm 且须用维勃稠度（s ）表示其稠度的混凝土。

（维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。

）等级 维勃稠度（s ）V0 ≥31V1 30~21V2 20~11V3 10~6V4 5~32.1.3塑性混凝土：拌合物坍落度为10mm ～90mm 的混凝土。

2.1.4流动性混凝土：拌合物坍落度为100mm ～150mm 的混凝土。

2.1.5大流动性混凝土：拌合物坍落度不低于160mm 的混凝土。

坍落度等级划分为5个等级。

等级 坍落度（mm ）S1 10～40S2 50～90S3 100~150S4 160~210S5 ≥2202.1.6 抗渗混凝土：抗渗等级不低于P6的混凝土。

2.1.7 抗冻混凝土：抗冻等级不低于F50的混凝土。

（胶凝材料、胶凝材料用量的术语和定义在混凝土工程 技术领域已被普遍接受。 ）
2.1.13 水胶比 water-binder ratio 混凝土中用水量与胶凝材料用量的质量比。
（国内外已经普遍采用水胶比取代水灰比。 ） 2.1.14 矿物掺合料掺量 percentage of mineral admixture
目次
1 总则 2 术语、符号
2.1 术语 2.2 符号 3 基本规定 4 混凝土配制强度的确定 5 混凝土配合比计算 5.1水胶比 5.2用水量和外加剂用量 5.3胶凝材料、矿物掺合料和水泥用量 5.4砂率 5.5粗、细骨料用量 6混凝土配合比的试配、调整和确定 6.1试配 6.2配合比的调整与确定 7有特殊要求的混凝土配合比设计 7.1抗渗混凝土 7.2抗冻混凝土 7.3高强混凝土 7.4泵送混凝土 7.5大体积混凝土
本规程由我部标准定额研究所组织中国建筑工业出版 社出版发行。
中华人民共和国住房和城乡建设部 2011年4月22日
标准修订背景
混凝土作为一种用量最大范围最广的建 筑结构材料，已经获得广泛的应用和发 展，各种混凝土技术也得到了空前的发展。 混凝土技术正在向着提高强度、耐久性、 工作性和节省资源、能源的绿色高性能混 凝土方向发展，混凝土标准规范是对这种 技术进步和发展的集中体现。
（用维勃时间（s）可以合理表示坍落度很小甚至为零的混凝 土规 定，维勃时间等级划分应符合表2.1.2的规定。 ）
2 术语、符号
2.1.3 塑性混凝土 plastic concrete 拌合物坍落度为10mm～90mm的混凝土。
2.1.4 流动性混凝土 pasty concrete 拌合物坍落度为100mm～150mm的混凝土。
（强调混凝土配合比设计应满足耐久性能要求这是本次标准修订的重点之一。 ）

• (强调混凝土配合比设计应满足耐久性能要求这是本次规程修订 的重点之一。)
2.混凝土配合比设计应采用工程实际使用的原材料，并应满 足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基 准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。 • （我国长期以来一直在建设工程中采用以干燥状态骨料为基准的
受人为或自然的侵蚀性物质影响的环境
补充： GB/T50476-2008 《混凝土结构耐久性设计规范》环境 类别 与作用等级
（修定前规程规定）：
环境条件
/ 一 二a 二b 三
素砼 —— 0.70 0.55 0.50
最大水灰比
钢砼 0.65 0.60 0.55 0.50
预砼 0.60 0.60 0.55 0.50
2）当设计强度等级不小于C60时，配制强度应按下式计
算（新增） fcu,0 ≥ 1.15 fcu,k
2～3个月的同一品种、同一强度等级混凝土的
强度资料时，其混凝土强度标准差σ应按下式计算：
σ=
n
∑ f2 cu ,i
−
nmf2cu
i =1
n −1
n—试件组数，n值应大于或者等于30。
对于强度等级不大于C30的混凝土：
•
当σ计算值不小于3.0MPa时，应按照计算结果取值；
•
当σ计算值小于3.0MPa时，σ应取3.0MPa。
• 对于强度等级大于C30且不大于C60的混凝土：
•
当σ计算值不小于4.0MPa时，应按照计算结果取值；
•
当σ计算值小于4.0MPa时，σ应取4.0MPa。
预应力钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-2 的规定。
•
规定矿物掺合料最大掺量主要是为了保证混凝土耐久性能。

《普通混凝土配合比设计规程》（JGJ 55-2011）简介使用表2和表3时应当注意以下几点：1）必须结合混凝土耐久性能、拌合物性能和力学性能要求来确定矿物掺合料掺量；2）采用其他通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；3）复合掺合料各组分的掺量不宜超过单掺时的最大掺量，因此大掺量时宜复合使用；4）在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。

5）当矿物掺合料掺量突破表中最大掺量，经全面试验验证混凝土性能满足结构安全性和耐久性要求，也是可行的。

（4）混凝土配制强度的确定混凝土配制强度应具有充分的保证率。

对于强度等级小于C60的混凝土，实践证明传统的计算公式是合理的，仍然沿用传统的计算公式；对于高强混凝土，传统的计算公式已经不能满足要求，本次修订增加了高强混凝土试配强度计算公式：fcu,0 ≥ 1.15 fcu,k （1）公式1早已出现于现行行业标准《公路桥涵施工技术规范》（JTJ 041）中，并在公路桥涵和建筑工程等实际工程中得到检验。

同时，根据调研结果并结合混凝土实际生产水平，本《规程》对普通混凝土试配强度计算中的强度标准差进行了适当调高。

当生产企业具有规定数量的强度统计资料时，计算的混凝土强度标准差应符合下述规定：当混凝土强度等级不大于C30且混凝土强度标准差计算值不小于3.0MPa时，应按公式计算结果取值；当混凝土强度标准差计算值小于3.0MPa时，混凝土强度标准差应取3.0MPa；当混凝土强度等级大于C30且不大于C60、混凝土强度标准差计算值不小于4.0MPa时，应按式公式计算结果取值；当混凝土强度标准差计算值小于4.0MPa时，混凝土强度标准差应取4.0MPa；当生产企业没有规定要求的强度资料时，其强度标准差可按表4取值。

表4 标准差σ值（MPa）（5）混凝土配合比参数和计算本章规定了水胶比、用水量、外加剂用量、胶凝材料用量、矿物掺合料用量、水泥用量、砂率、粗骨料和细骨料用量等计算方法。
