超声波流量计显示负值的原因及解决方法流量计是如何工作的超声波流量计显示负值的原因及解决方法我们在日常中使用超声波流量计时可能会显现流量计显示负值的现象，这紧要是以下原因造成的：1、表有可能装卡反了或上下游探头装反，处理方法：重新安装；2、测量管道空管或没充分管，有气体存在。

这时流量计会显示负数或流量值忽大忽小。

处理方法：让管道内充分被测介质，使流量计具备测量条件；3、可能零点忘掉关闭或表进入标定状态了，处理方法从设置菜中更改或直接复位；4、表软件有问题。

你的表不是双向表的话可能表程序错乱。

处理方法：找专业厂家人员来进行维护和修理。

超声波流量仪表是以“速度差法”为原理，测量圆管内液体流量的仪表。

它接受了先进的多脉冲技术、信号数字化处理技术及纠错技术，广泛应用于石油、化工、冶金、电力、给排水等领域。

我们在使用超声波流量计过程中难免会显现一些测量使用问题，这时候我们应当对仪表进行全面检查排出故障，不能解决的问题也可以适时找厂家专业人员进行维护和修理流量计误差的两种原因流量计在使用过程中，常从前期流量计测量或别的参数流量测量对比，来判定流量计测量是否精准明确，但是流量计在流量规范设备上校验，除少数是流量计仪表自身设置问题（如调试设定过错）外，现场实际证明大多数流量仪表都是正常工作的。

究其测量误差因素一般大多数属流量计设备安置不当和管道内介质中混有异相物（如气体中有凝集液滴，液体中混进气泡）等构成运用方面的误差。

第一、流量计操作不善和安置不当的不良设备：1）规范孔板的锐角未装在迎流面。

2）外表与管道间密封衬垫内径Dg小于管道内径Dp和外表内径Dm而发作束流。

Dg应略大于Dm，如Dg3）密封垫片偏离未对准基地。

密封衬垫设备偏离，遮住了有些流转面积，使速度散布严重畸变不对称。

由于不对称活动发作在流量传感器进口，即上游直管段长度为零，会对差压式、涡轮式、涡街式、超声式，靶式、电磁式等外表带来丈量差错。

例如DN50mm电磁流量计衬垫偏离10mm，丈量差错高达4%～10%。

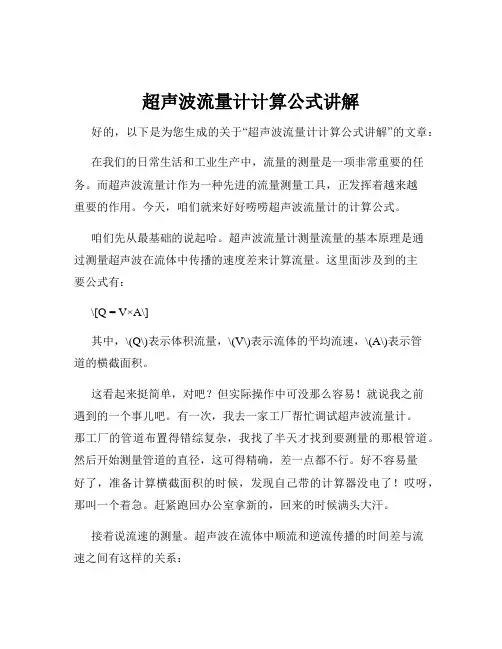

超声波流量计计算公式讲解好的，以下是为您生成的关于“超声波流量计计算公式讲解”的文章：在我们的日常生活和工业生产中，流量的测量是一项非常重要的任务。

而超声波流量计作为一种先进的流量测量工具，正发挥着越来越重要的作用。

今天，咱们就来好好唠唠超声波流量计的计算公式。

咱们先从最基础的说起哈。

超声波流量计测量流量的基本原理是通过测量超声波在流体中传播的速度差来计算流量。

这里面涉及到的主要公式有：\[Q = V×A\]其中，\(Q\)表示体积流量，\(V\)表示流体的平均流速，\(A\)表示管道的横截面积。

这看起来挺简单，对吧？但实际操作中可没那么容易！就说我之前遇到的一个事儿吧。

有一次，我去一家工厂帮忙调试超声波流量计。

那工厂的管道布置得错综复杂，我找了半天才找到要测量的那根管道。

然后开始测量管道的直径，这可得精确，差一点都不行。

好不容易量好了，准备计算横截面积的时候，发现自己带的计算器没电了！哎呀，那叫一个着急。

赶紧跑回办公室拿新的，回来的时候满头大汗。

接着说流速的测量。

超声波在流体中顺流和逆流传播的时间差与流速之间有这样的关系：\[V = \frac{C^2×\Delta t}{2×L×\sin\theta}\]其中，\(C\)是超声波在静止流体中的传播速度，\(\Delta t\)是顺流和逆流传播的时间差，\(L\)是超声波传播路径的长度，\(\theta\)是超声波传播方向与流体流动方向的夹角。

这个公式理解起来可能有点费劲，但咱举个例子就清楚多了。

比如说，有一次在一个水利工程中，我们要测量一条河的流量。

那河水哗哗地流，我们得选好测量点，保证超声波能准确传播。

而且还得考虑到水流的速度变化，不同位置可能不一样。

经过一番折腾，终于算出来了流量，心里那叫一个踏实。

在实际应用中，为了提高测量的准确性，还需要考虑很多因素。

比如流体的温度、压力、粘度等，这些都会对超声波的传播速度和测量结果产生影响。

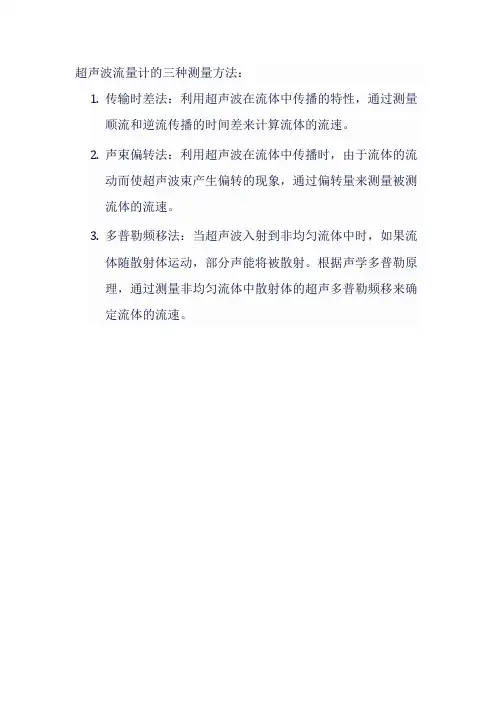

超声波流量计的三种测量方法：
1.传输时差法：利用超声波在流体中传播的特性，通过测量
顺流和逆流传播的时间差来计算流体的流速。

2.声束偏转法：利用超声波在流体中传播时，由于流体的流
动而使超声波束产生偏转的现象，通过偏转量来测量被测流体的流速。

3.多普勒频移法：当超声波入射到非均匀流体中时，如果流
体随散射体运动，部分声能将被散射。

根据声学多普勒原理，通过测量非均匀流体中散射体的超声多普勒频移来确定流体的流速。

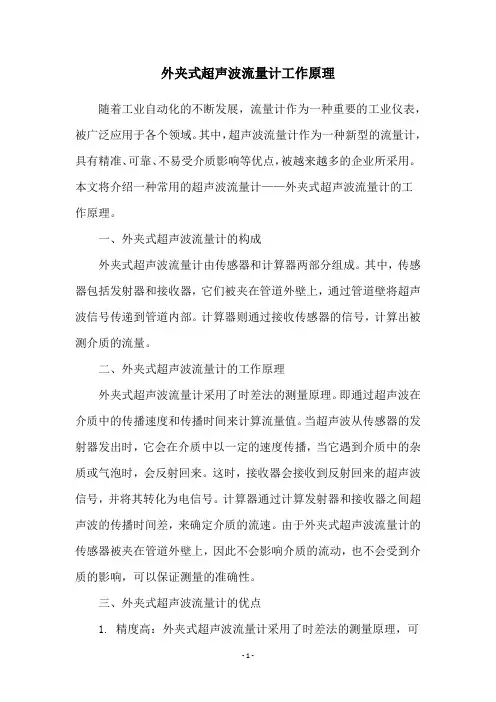

外夹式超声波流量计工作原理随着工业自动化的不断发展，流量计作为一种重要的工业仪表，被广泛应用于各个领域。

其中，超声波流量计作为一种新型的流量计，具有精准、可靠、不易受介质影响等优点，被越来越多的企业所采用。

本文将介绍一种常用的超声波流量计——外夹式超声波流量计的工作原理。

一、外夹式超声波流量计的构成外夹式超声波流量计由传感器和计算器两部分组成。

其中，传感器包括发射器和接收器，它们被夹在管道外壁上，通过管道壁将超声波信号传递到管道内部。

计算器则通过接收传感器的信号，计算出被测介质的流量。

二、外夹式超声波流量计的工作原理外夹式超声波流量计采用了时差法的测量原理。

即通过超声波在介质中的传播速度和传播时间来计算流量值。

当超声波从传感器的发射器发出时，它会在介质中以一定的速度传播，当它遇到介质中的杂质或气泡时，会反射回来。

这时，接收器会接收到反射回来的超声波信号，并将其转化为电信号。

计算器通过计算发射器和接收器之间超声波的传播时间差，来确定介质的流速。

由于外夹式超声波流量计的传感器被夹在管道外壁上，因此不会影响介质的流动，也不会受到介质的影响，可以保证测量的准确性。

三、外夹式超声波流量计的优点1. 精度高：外夹式超声波流量计采用了时差法的测量原理，可以保证测量的准确性，精度高达±0.5%。

2. 可靠性强：外夹式超声波流量计不会影响介质的流动，也不会受到介质的影响，可以保证测量的可靠性。

3. 适用范围广：外夹式超声波流量计可以测量各种液体介质，包括腐蚀性介质、高温介质、高压介质等。

4. 安装方便：外夹式超声波流量计的传感器被夹在管道外壁上，安装方便，不需要停机安装。

四、外夹式超声波流量计的应用外夹式超声波流量计广泛应用于石油化工、水处理、食品饮料、制药、环保等领域。

比如在石油化工行业中，外夹式超声波流量计可以用于测量各种液体介质的流量，如原油、石油、天然气等。

在水处理领域中，外夹式超声波流量计可以用于测量污水、自来水、冷却水等液体介质的流量。

1引言近几年来,随着电子技术、数字技术与声楔材料等技术得发展,利用超声波脉冲测量流体流量得技术发展很快。

基于不同原理,适用于不同场合得各种形式得超声波流量计已相继出现,其应用领域涉及到工农业、水利、水电等部门,正日趋成为2超声波流量计得测量原理ﻫ测流工作得首选工具。

ﻫﻫ超声波流量计常用得测量方法为传播速度差法、多普勒法等、传播速度差法又包括直接时差法、相差法与频差法。

其基本原理都就是测量超声波脉冲顺水流与逆水流时速度之差来反映流体得流速,从而测出流量;多普勒法得基本原理则就是应用声波中得多普勒效应测得顺水流与逆水流得频差来反映流体得流速从而得出流量。

ﻫ2、1时差法测量原理ﻫﻫ时差法测量流体流量得原理如图1所示。

它利用声波在流体中传播时因流体流动方向不同而传播速度不同得特点,测量它得顺流传播时间ｔ１与逆流传播时间t2得差值,从而计算流体流动得速度与流量。

ﻫ图1超声波流量计测流原理图设静止流体中声速为ｃ,流体流动速度为v,把一组换能器P1、P2与管渠轴线安装成θ角,换能器得距离为L。

从P1到P２顺流发射时,声波传播时间t1为:从P２到P1逆流发射时,声波得传播时间t２为:一般c>>v,则时差为:单声道测试系统只适用于小型渠道水位与流速变化不大得场合。

大型渠道水面宽、水深大,其流速纵横变化也较大,须采用多声道超声波测流才能获得准确得流量值,见图2。

应用公式(5)、(６)可测得流量Q。

以上各式中:d为垂直于水流方向上两换能器之间水平投影得距离,为声道数,Ｓ为两声道之间得过水断面面积、图2多声道超声波流量计测流原理图2。

2多普勒法测量原理ﻫ多普勒法测量原理,就是依据声波中得多普勒效应,检测其多普勒频率差。

超声波发生器为一固定声源,随流体以同速度运动得固体颗粒与声源有相对运动,该固体颗粒可把入射得超声波反射回接收器。

入射声波与反射声波之间得频率差就就是由于流体中固体颗粒运动而产生得声波多普勒频移。

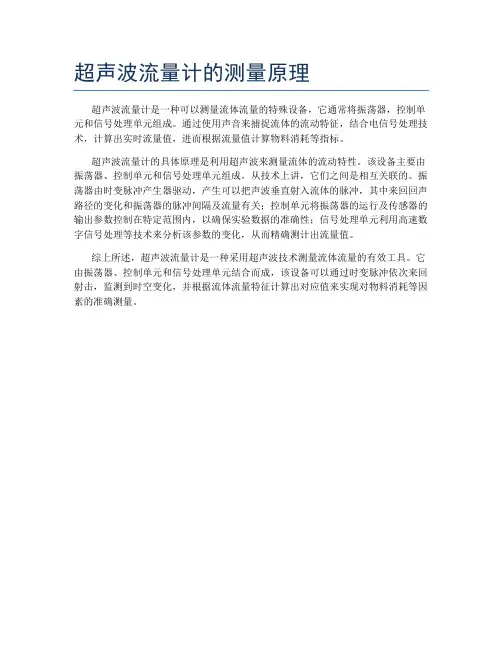

超声波流量计的测量原理
超声波流量计是一种可以测量流体流量的特殊设备，它通常将振荡器，控制单元和信号处理单元组成。

通过使用声音来捕捉流体的流动特征，结合电信号处理技术，计算出实时流量值，进而根据流量值计算物料消耗等指标。

超声波流量计的具体原理是利用超声波来测量流体的流动特性。

该设备主要由振荡器、控制单元和信号处理单元组成。

从技术上讲，它们之间是相互关联的。

振荡器由时变脉冲产生器驱动，产生可以把声波垂直射入流体的脉冲，其中来回回声路径的变化和振荡器的脉冲间隔及流量有关；控制单元将振荡器的运行及传感器的输出参数控制在特定范围内，以确保实验数据的准确性；信号处理单元利用高速数字信号处理等技术来分析该参数的变化，从而精确测计出流量值。

综上所述，超声波流量计是一种采用超声波技术测量流体流量的有效工具。

它由振荡器、控制单元和信号处理单元结合而成，该设备可以通过时变脉冲依次来回射击，监测到时空变化，并根据流体流量特征计算出对应值来实现对物料消耗等因素的准确测量。

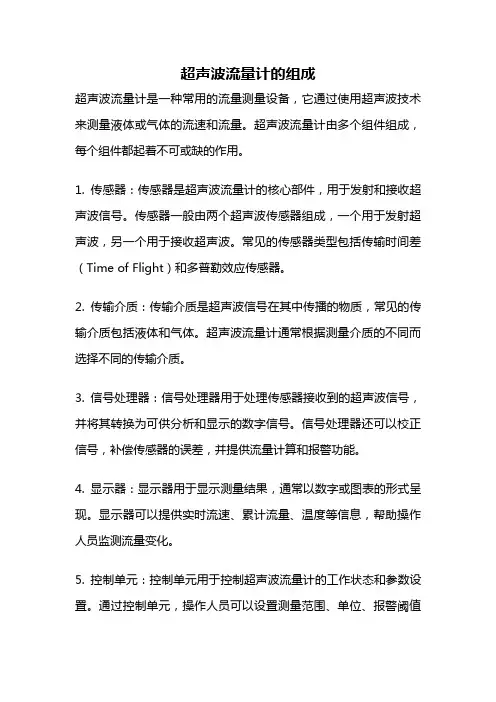

超声波流量计的组成超声波流量计是一种常用的流量测量设备，它通过使用超声波技术来测量液体或气体的流速和流量。

超声波流量计由多个组件组成，每个组件都起着不可或缺的作用。

1. 传感器：传感器是超声波流量计的核心部件，用于发射和接收超声波信号。

传感器一般由两个超声波传感器组成，一个用于发射超声波，另一个用于接收超声波。

常见的传感器类型包括传输时间差（Time of Flight）和多普勒效应传感器。

2. 传输介质：传输介质是超声波信号在其中传播的物质，常见的传输介质包括液体和气体。

超声波流量计通常根据测量介质的不同而选择不同的传输介质。

3. 信号处理器：信号处理器用于处理传感器接收到的超声波信号，并将其转换为可供分析和显示的数字信号。

信号处理器还可以校正信号，补偿传感器的误差，并提供流量计算和报警功能。

4. 显示器：显示器用于显示测量结果，通常以数字或图表的形式呈现。

显示器可以提供实时流速、累计流量、温度等信息，帮助操作人员监测流量变化。

5. 控制单元：控制单元用于控制超声波流量计的工作状态和参数设置。

通过控制单元，操作人员可以设置测量范围、单位、报警阈值等，并可以对测量数据进行记录和导出。

6. 电源：超声波流量计需要电源供电，通常使用交流电源或直流电源。

电源提供能量给超声波流量计的各个组件，确保其正常工作。

超声波流量计的工作原理是利用超声波在介质中传播的特性。

当超声波传感器发射超声波时，超声波会在流体中传播并被流体中的颗粒或气泡散射、反射或吸收。

传感器接收到反射回来的超声波，并根据传输时间差或多普勒效应来计算流速和流量。

超声波流量计具有许多优点，例如非侵入性、高精度、快速响应、可测量大范围的流速和流量等。

因此，它被广泛应用于工业、环境监测、水利、能源等领域。

总结起来，超声波流量计由传感器、传输介质、信号处理器、显示器、控制单元和电源等组成。

它通过利用超声波在介质中传播的特性来测量流速和流量，具有高精度、快速响应等优点。

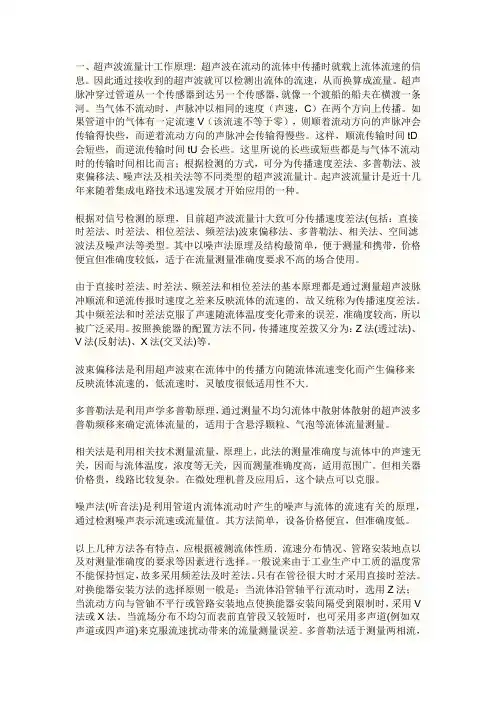

一、超声波流量计工作原理: 超声波在流动的流体中传播时就载上流体流速的信息。

因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。

超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。

当气体不流动时，声脉冲以相同的速度（声速，C）在两个方向上传播。

如果管道中的气体有一定流速V（该流速不等于零），则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。

这样，顺流传输时间tD 会短些，而逆流传输时间tU会长些。

这里所说的长些或短些都是与气体不流动时的传输时间相比而言；根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。

起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。

根据对信号检测的原理，目前超声波流量计大致可分传播速度差法(包括：直接时差法、时差法、相位差法、频差法)波束偏移法、多普勒法、相关法、空间滤波法及噪声法等类型。

其中以噪声法原理及结构最简单，便于测量和携带，价格便宜但准确度较低，适于在流量测量准确度要求不高的场合使用。

由于直接时差法、时差法、频差法和相位差法的基本原理都是通过测量超声波脉冲顺流和逆流传报时速度之差来反映流体的流速的，故又统称为传播速度差法。

其中频差法和时差法克服了声速随流体温度变化带来的误差，准确度较高，所以被广泛采用。

按照换能器的配置方法不同，传播速度差拨又分为：Z法(透过法)、V法(反射法)、X法(交叉法)等。

波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的，低流速时，灵敏度很低适用性不大．多普勒法是利用声学多普勒原理，通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的，适用于含悬浮颗粒、气泡等流体流量测量。

相关法是利用相关技术测量流量，原理上，此法的测量准确度与流体中的声速无关，因而与流体温度，浓度等无关，因而测量准确度高，适用范围广。

插入式超声波流量计原理插入式超声波流量计（Insertion Ultrasonic Flowmeter）是一种非侵入式流量测量仪器，其主要应用于液体、气体和蒸汽的流量测量，是目前大规模应用于工业流量测量领域的一种先进仪器。

插入式超声波流量计的主要原理是依靠超声波的传递和反射，通过对流体中超声波的传播速度和相位变化的测量，来计算出流体的流速和流量。

插入式超声波流量计由超声发射器和接收器构成，其原理如下：1. 超声波传播和反射原理超声波是一种高频振动的机械波，其频率一般在20kHz以上。

超声波在传统流体中的传播速度和机械波相同，大约为1540m/s。

当超声波遇到流体中的物体时，会发生反射和散射，被发射器和接收器接收后便可以通过相应的算法进行计算流量。

2. 测量距离和传播时间超声波的传播时间取决于超声波从发射器到接收器的距离，即超声波的传输距离。

在插入式流量计中，发射器和接收器分别安装在管道的两侧，由此可以得到流量计算所需的传输距离。

同时，流量计假设超声波在流体中的传播速度是稳定不变的，因此可以根据传输距离和传播速度来计算超声波的传播时间。

3. 测量流速和流量流量计通过测量超声波传达时间和传播距离来确定流速。

主要根据多普勒效应测量流速。

当超声波经过两个物体间的流体时，会与流体发生相互作用，导致超声波的频率改变。

这种频率变化称为多普勒移位，根据多普勒移位和超声波传输时间计算出流速。

根据流速和管道截面积的乘积，可以计算出流量。

当传感器测量距离正在发生变动时，多普勒频移值会发生改变，该变化反映了流速的变化，并且通过测量和分析多普勒频移值可以得出流速的精确值。

插入式超声波流量计常常会用到声纳技术，利用超声波传感器中的晶体产生声波，并且监听被反弹回来的声波。

根据测量声波回归时间进行流速计算。

总之，插入式超声波流量计的测量原理并不复杂，主要通过应用多波超声传播、多普勒频移、反射散射以及计算机算法等技术，来实现对流体流量的非侵入式测量。
