材料科学基础B材料的相结构与相图之一A

第五章 材料的相结构与相图
THE PHASE STRUCTURE AND PHASE DIAGRAMS OF MATERIALS

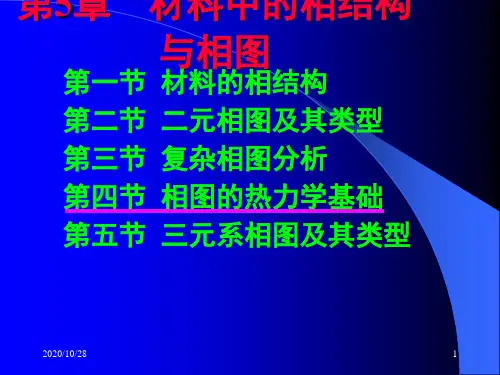

材料的相结构 二元相图及其类型 复杂相图分析 相图的热力学基础 三元相图及其类型
1
SCHOOL OF MATERIALS SCIENCE AND ENGINEERING OF XI`AN JIAOTONG UNIVERSITY
12
SCHOOL OF MATERIALS SCIENCE AND ENGINEERING OF XI`AN JIAOTONG UNIVERSITY
4. 固溶体中溶质原子的偏聚与有序
1) 溶质原子分布的微观不均匀性
A, B原子 间结合能
13
E AB
1 2 (EAA
EBB )
EAB
1 2
(EAA
EBB )
3. 陶瓷材料中的固溶方式
可间隙方式固溶 也可置换方式固溶
如: Mg[CO3]→(Mg,Fe)[CO3]→(Fe,Mg)[CO3]→Fe[CO3] 菱镁矿 含铁菱镁矿 含镁菱铁矿 菱铁矿
8
SCHOOL OF MATERIALS SCIENCE AND ENGINEERING OF XI`AN JIAOTONG UNIVERSITY
24
SCHOOL OF MATERIALS SCIENCE AND ENGINEERING OF XI`AN JIAOTONG UNIVERSITY
第二节 二元相图及其类型
THE BINARY PHASE DIAGRAM AND ITS TYPE

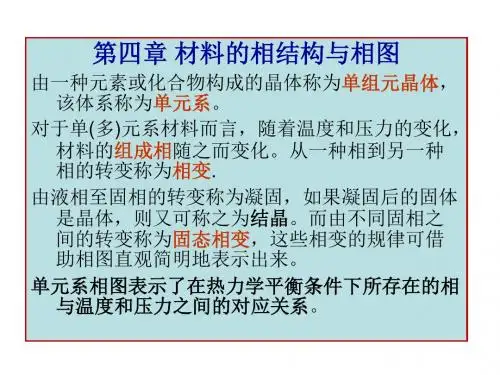

相图的基本知识 一元系相图 二元系相图 材料性能与相图的关系
一些溶质元素在一价Cu中的最大溶解度
溶质元素

弗兰克尔空位
肖脱基空位
2) 为了保持电中性，离子间数量不等的置换会 在晶体内部形成点缺陷。 如：2Ca2+→Zr4+ ，形成氧离子空缺。 3) 陶瓷化合物中存在变价离子，当其电价改变 时，也会在晶体中产生空位。 如：方铁矿中，部分Fe2+被氧化为Fe3+时， 2FeO+O → Fe2O3中，产生阳离子空缺。 同理，TiO2中，部分Ti4+被还原为Ti3+时，产 生阴离子空缺。 这种由于维持电中性而出现的空位，可以 当作电子空穴。欠缺或多出的电子具有一定的 自由活动性，因而降低了化合物的电阻。这种 现象在材料的电性能方面有重要意义。
3．陶瓷材料中的固溶方式
陶瓷材料——一般不具备金属特性，属无机非金属。 无机非金属化合物可以置换或间隙固溶的方式溶入其 它元素而形成固溶体，甚至无限固溶体，但是一般形 成有限固溶体。 如：Mg[CO3] → (Mg,Fe)[CO3] →(Fe,Mg)[CO3] →Fe[CO3] 菱镁矿 含铁菱镁矿 含镁菱铁矿 菱铁矿 不改变原来的晶格类型，晶格常数略有改变。
(3) 多为金属间或金属与类金属间的化合物， 以金属键为主，具有金属性，所以也称金属 间化合物。 (4) 晶体结构复杂。 (5) 在材料中是少数相，分布在固溶体基体 上，起到改善材料性能、强化基体的作用。 中间相可分为以下几类： 正常价化合物；电子化合物；间隙相；间隙 化合物；拓扑密堆相。
1. 正常价化合物 • 通常是由金属元素与周期表中第Ⅳ、Ⅴ、 Ⅵ族元素形成，它们具有严格的化合比， 成分固定不变，符合化合价规律，常具有 AB、AB2、A2B3分子式。 • 它的结构与相应分子式的离子化合物晶体 结构相同，如分子式具有AB型的正常价化 合物其晶体结构为NaCl型。正常价化合物 常见于陶瓷材料，多为离子化合物。如 Mg2Si、Mg2Pb、MgS、AuAl2等。 • 在合金材料中，起弥散强化的作用。

电负性差ΔX<0.4时，易于形成固溶体。 如，Cu(1.9)-Ni(1.9)，可无限互溶。
SCHOOL OF CHEMISTRY AND MATERIAL SCIENCE OF GUIZHOU NORMAL UNIVERSITY
贵州师范大学
化学与材料科学学院
SCHOOL OF CHEMISTRY AND MATERIAL SCIENCE OF GUIZHOU NORMAL UNIVERSITY
贵州师范大学
化学与材料科学学院
第一节 材料的相结构
THE PHASE STRUCTURE OF MATERIALS
固溶体
中间相
SCHOOL OF CHEMISTRY AND MATERIAL SCIENCE OF GUIZHOU NORMAL UNIVERSITY
贵州师范大学
化学与材料科学学院
相：合金中具有同一聚集状态、同一晶体结构和性质 并以界面相互隔开的均匀组成部分。
SCHOOL OF CHEMISTRY AND MATERIAL SCIENCE OF GUIZHOU NORMAL UNIVERSITY
贵州师范大学
化学与材料科学学院
3）电负性差因素
电负性：衡量原子吸引电子能力的参数，电负性越强，吸引 电子的能力越强。
电负性差ΔX>0.4时，易于形成较稳定的金属间化合物；
贵州师范大学
化学与材料科学学院
4）电子浓度因素
电子浓度：合金中各组成元素的价电子数总和与原子总数 的比值，记为e/a。
C电 合金中价电子数之和 原子数之和
例：合金含有摩尔分数为x、原子价为VB的溶质原子，溶剂 的原子价为VA，则合金的电子浓度为：
e V A 1 x V B x a

一、纯金属特点
1、优良的导电、导热性能； 2、高的化学稳定性； 3、美观的金属光泽； 4、但强度、硬度较低； 5、制取困难；价格高；资源有限
2020/10/28
4
二、合金的基本概念
1、定义
是由两种或两种以上金属元素， 或金属元素与非金属元素，经熔 炼、烧结等方法组合而成并具有 金属特性的物质。
2020/10/28
5
钢：Fe-C合金；
黄铜：Cu-Zn合金； 黄铜 防锈铝：Al-Mg合金。
2、合金的特点 Al-Cu两相合金 强度高、硬度高；性能可大幅 度调节；价格较低、应用广。
2020/10/28
6
3、相
是合金中具有晶体结构相同、 成分相同和性能相同，并以界 面相互分开的组成部分。
2020/10/28
7
纯铁：由α-Fe（铁素体相） 单相构成，为单相合金；
3、作用：为合金的强化相。
2020/10/28
28
（二）金属间化合物
1、定义
合金结晶时，当其溶质浓度大 于溶解度时，将析出结构不同于任 何组元的新相，该相具有一定的金 属特征，称为金属间化合物。
2020/10/28
29
3、分类：
正常价化合物、电子化合物 、 间隙相和间隙化合物 。
1）正常价化合物
P（珠光体）= F + Fe3C Fe3C形状：片状和球状。
2020/10/28
12
❖ 当Fe3C为片状 时，构成P片状
❖ HB≈200 ❖ δ=15% ❖ Ψ=30%
2020/10/28
珠光体
13
当Fe3C为球状 时，构成P球状
HBS≈163 δ=20% Ψ=40%
2020/10/28
