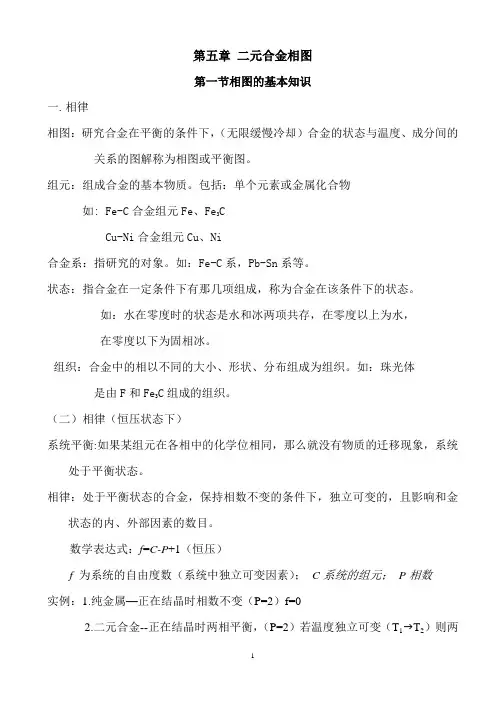

第五章二元合金相图第一节相图的基本知识一. 相律相图：研究合金在平衡的条件下，（无限缓慢冷却）合金的状态与温度、成分间的关系的图解称为相图或平衡图。
组元：组成合金的基本物质。
包括：单个元素或金属化合物如: Fe-C合金组元Fe、Fe3CCu-Ni合金组元Cu、Ni合金系：指研究的对象。
如：Fe-C系，Pb-Sn系等。
状态：指合金在一定条件下有那几项组成，称为合金在该条件下的状态。

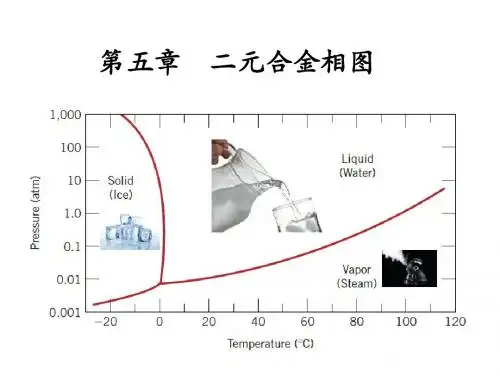

如：水在零度时的状态是水和冰两项共存，在零度以上为水，在零度以下为固相冰。
组织：合金中的相以不同的大小、形状、分布组成为组织。
如：珠光体是由F和Fe3C组成的组织。
（二）相律（恒压状态下）系统平衡:如果某组元在各相中的化学位相同，那么就没有物质的迁移现象，系统处于平衡状态。
相律：处于平衡状态的合金，保持相数不变的条件下，独立可变的，且影响和金状态的内、外部因素的数目。
数学表达式：f=C-P+1（恒压）f 为系统的自由度数（系统中独立可变因素）；C系统的组元；P相数实例：1.纯金属—正在结晶时相数不变（P=2）f=02.二元合金--正在结晶时两相平衡，（P=2）若温度独立可变（T1 T2）则两相的成分随之变化(T1:L I αH)⑩（T2:L M αN）反之相成分独立可变，温度随之而变f=1正在结晶时三相平衡（P=3）T=T C相成分温度、均不可变f=0图5-2错误二元相图图5-1二元相图应用：（1）确定平衡系中的最大平衡相数（2）判断相图正确与否（3）分析合金的平衡结晶二、二元合金相图的表示方法横坐标表示成分A％＋B％＝100％纵坐标表示温度C点（表象点）成分：30％Sb，70％Bi温度：450三、二元相图的建立（Cu-Ni系以匀晶相图为例）图5-3 二元相图的表示方法(一)用热分析方法建立相图。
1）配制不同成分的合金（ T mA > T Mb）（1）100％Cu，0％Ni (2)70%Cu，30％Ni (3)50%Cu，50％Ni(4)30％Cu，70％Ni （5）0％Cu，100％Ni2)熔化后作各合金的冷却曲线（T-t）3)将各T-t曲线上、下各临界点投影到温度-成分坐标系中4）连接同类型的临界点即得到Cu-Ni二元相图。
