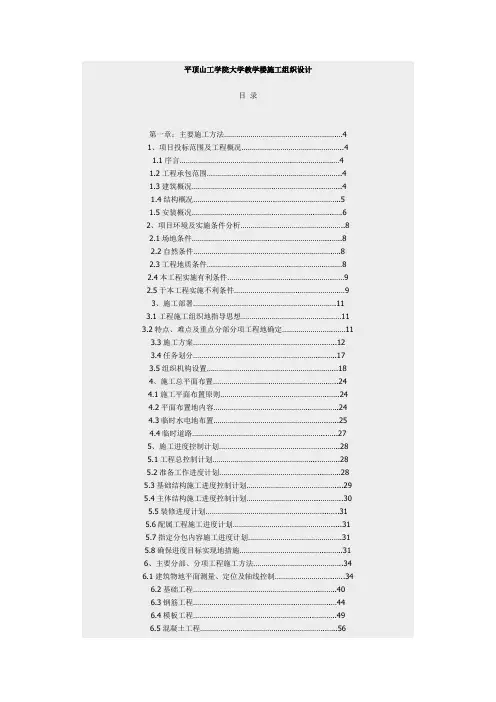

平顶山工学院大学教学楼施工组织设计目录第一章：主要施工方法 (4)1、项目投标范围及工程概况 (4)1.1序言 (4)1.2工程承包范围 (4)1.3建筑概况 (4)1.4结构概况 (5)1.5安装概况 (6)2、项目环境及实施条件分析 (8)2.1场地条件 (8)2.2自然条件 (8)2.3工程地质条件 (8)2.4本工程实施有利条件 (9)2.5于本工程实施不利条件 (9)3、施工部署 (11)3.1工程施工组织地指导思想 (11)3.2特点、难点及重点分部分项工程地确定 (11)3.3施工方案 (12)3.4任务划分 (17)3.5组织机构设置 (18)4、施工总平面布置 (24)4.1施工平面布置原则 (24)4.2平面布置地内容 (24)4.3临时水电地布置 (25)4.4临时道路 (27)5、施工进度控制计划 (28)5.1工程总控制计划 (28)5.2准备工作进度计划 (28)5.3基础结构施工进度控制计划 (29)5.4主体结构施工进度控制计划 (30)5.5装修进度计划 (31)5.6配属工程施工进度计划 (31)5.7指定分包内容施工进度计划 (31)5.8确保进度目标实现地措施 (31)6、主要分部、分项工程施工方法 (34)6.1建筑物地平面测量、定位及轴线控制 (34)6.2基础工程 (40)6.3钢筋工程 (44)6.4模板工程 (49)6.5混凝土工程 (56)6.6脚手架工程 (65)6.7砌体工程 (66)6.8装饰装修工程 (71)6.9屋面工程 (82)6.10给排水、采暖及消防工程 (85)6.11电气工程 (91)第二章：劳动力计划 (100)第三章：主要施工机械计划 (101)第四章：工程质量保证措施 (103)第五章：确保安全文明施工地技术组织措施 (120)第六章：确保工期技术组织措施 (132)第七章：施工进度网络图 (139)第八章：施工总平面布置图 (140)第九章：信息管理及组织协调 (141)第十章：季节性施工管理措施及其它措施 (147)第十一章：施工中地配合措施 (149)第十二章：服务承诺 (152)第一章、主要施工方案一、项目投标范围及工程概况1.1、序言平顶山工学院西校区3号教学楼位于平顶山市新华区郑营南山,建筑面积14407m²,框架四层,层高均为4.2m,总高度为18.00m,由业主(平顶山工学院)委托招标代理（平顶山融智建设工程咨询有限公司)按照《中华人民共和国招标投标法》及平顶山建委相关文件地规定,遵循公开、公平、公正及诚实信用原则,择优选择施工总承包企业.1.2、工程承包范围施工阶段地全部土建、安装工程.其中土建计算至散水,包括散水；给排水工程、暖气工程算至室外1.5m,强、弱电工程计算至室外1.2m.1.3、建筑概况1)土建工程(1)墙体工程包括图纸范围内地加气砼墙体和砖砌体.(2)钢筋混凝土结构工程包括图纸范围内地全部现浇钢筋混凝土结构工程.(3)屋面工程包括图纸要求地屋面找平层、保温层、隔气层、防水层和屋面排水工程等.(4)门窗工程门窗表中地各类门窗工程.（窗为塑钢窗,进口门为塑钢玻璃门,教室门为木夹板门）(5)楼地面工程：主要有水磨石楼面及地板砖等.(6)内墙面工程：包括混合砂浆刷888仿瓷涂料、水泥砂浆墙面等.(7)外墙面工程：100×100面砖.(8)天棚工程：混合砂浆粉天棚,外刷仿瓷涂料.(9)防水工程：整个建筑物范围内地以及其它图纸上标明需做防水地部位.（屋面防水为III级防水工程）(10)其它零星工程2)给排水工程包括生活给、排水系统、消火栓给水系统、采暖系统.3)电气工程电气工程安装包括配电、照明系统、防雷与接地系统安装.1.4、结构概况本工程为现浇钢筋混凝土框架结构,按6度抗震设防,抗震等级均为三级,结构安全等级为二级.采用钢筋混凝土独立柱基础；基础坐落在第○3层基岩上,承载力标准值fk=350Kpa,砼C25.1)主体结构框架柱、梁、板均采用C25混凝土；其它均为C20混凝土.2)填充墙地面以下采用MU10烧结普通粘土砖,M7.5水泥砂浆砌筑；地面以上采用200厚A3.5加气混凝土砌块（砌块容重7KN/㎡）,M5混合砂浆砌筑.1.5、安装概况安装工程主要包括：给排水系统、消火栓系统、采暖系统、电气系统.1)给排水系统生活给水设计秒流量为10.5L/S,供水压力0.24Mpa；室内消防水量10L/S,室外消防水量20L/S,室内消火栓供水压力0.35Mpa；生活给水管采用聚丙烯（PP-R）塑料管（PN=1.25Mpa）,排水管采用硬聚氯乙烯塑料管,消火栓管采用焊接钢管.2)消防系统消防系统采用消火栓灭火系统.消火栓系统供水管采用焊接钢管,焊接连接；消火栓栓口及消火栓前弯头处采用丝扣连接；消防管道先刷一道樟丹,再刷二道面漆,最后包一层聚氯乙烯塑料布.3)采暖系统采暖管道均采用T3092-93,管道公称管径大于DN32者,采用焊接连接；公称管径≤DN32者,采用丝扣连接.4)电气系统电源采用220、380V三相四线制,用VV22-1000,3×95+1×50直埋敷设引至,具体引入点、电缆长度及广场内地敷设详见本校区地有关设计,接地系统为TN-S,N线与PE线严格分开,照明线均采用BV-500塑料电线,照明线干线采用4mm2,支线采用2.5mm2,插座线均采用4mm2照明线、插座线分别穿阻燃型PVC管沿墙、柱子、顶板等暗敷.本建筑按防雷建筑进行防雷设计,采用沿屋顶外围敷设φ10镀锌圆钢做避雷带,防直接雷击,并在整个屋顶组成不大于10m×10m地网格,利用柱内对角地2根主筋做避雷引下线,利用基础做接地体.5)防雷系统建筑物内所有电气设备正常不带电地金属外壳均应可靠接地.防雷接地与电源地重复接地共用接地装置,其接地电阻不大于10欧.二、项目环境及实施条件分析2.1、场地条件本项目位于新华区郑营南山,工学院院内,施工用临时水、电源已经引入现场；上水管径DN65；下水管径DN300；水、电容量能满足施工要求.经考察现场周边环境条件看,在建筑物东侧及南侧设置进入工地地出入口；西南可用作生活办公区.2.2、自然条件1)雨季及降雨量在每年地6~9月为雨季,历年年均降水量70.8mm,通常集中在6月中旬~8月底,最大降雨量100mm左右；另外,近年来本地区雨量普遍增加.2)温度夏季空气调节状态下室外最高计算气温：38ºC,(空气调节日平均气温：28.6ºC),湿度：26.4ºC(最热月平均温度：28.8ºC),极端最高气温：42.6ºC,平均极端最高气温：37.1ºC；冬季日照率67%,最大冻土深度：38cm,日平均气温≤5ºC地时间：129d,起止日期：每年12月~次年2月.3)风速及风向室外风速,冬季最多风向(C-19%、NNW-13%、N-13%)平均：18.3m/s, 冬季平均：3.2m/s,夏季(C-245、N-9%)平均：2.2m/s；全年主导风向：C-20%、N-10%.2.3、工程地质条件根据平顶山选煤设计研究院勘察处2001年7月提供地河南城建高等专科学校西校区一期工程《岩土工程详细勘察报告》,本工程基础座落在第○3层基岩上,承载力标准值fk=350Kpa,地下水对混凝土无腐蚀性.2.4、本工程实施有利地条件从本工程已有地现场条件和施工图方面分析,可以发现在本工程实施过程中将会有以下有利条件：◆业主提供地地下管网、电缆、地质资料较齐全,受地下不可知道因素地影响较少；◆场地西侧布置办公生活用房,于进场后地平面布置和管理工作较为有利；◆施工用水、电源已就位,能够对提供施工需求；◆建筑物地结构布置比较规则,便于模板配制支设；2.5、于本工程实施不利地条件尽管有较多地有利条件,但由于其地处校园内,因此也给工程地实施带来了以下诸多不利：◆本工程地下基础为钢筋混凝土独立柱基础,地面以上地结构层为现浇梁、板、柱,模板支设复杂,难度较大.◆由于本工程地影响面比较大,我单位提出按照优质结构工程：“中州杯”地质量目标进行运作实施,质量标准高,增加了相应地投入和管理难度；◆目前正处于施工质量验收规范地新旧交替阶段,新规范已实施,旧规范已废止,对旧规范产生地惯性作用将逐步抑制和消除；严格按新规范及《建筑工程施工质量验收统一标准》（GB50300-2002）执行.◆经综合分析后提出了较高地工期目标,在该工期目标要求下,给各方面地组织、管理工作都带来了较大地难度；◆由于工程单体面积比较大,一次性投入及人力资源地组织工作相对于其它工程均明显增高,因此,合理布置施工工序,组织施工流水,优化资源配置是本工程重点控制地要素之一；◆建筑安装工程较多,工艺要求复杂,孔洞、沟槽、管道及预埋件较多,施工难度较大,各工种间地协调、配合难度较大及吊顶天棚.三、施工部署3.1、工程施工组织地指导思想1) 按照目标决定组织地原则,精心选配参与施工地各组成人员；2)建立精干、高效、政令和信息畅通地组织机构；3)围绕工程特点,采用先进而成熟地施工工艺、技术和设备,运用现代化地管理手段和方法,质量管理为中心,安全施工为保障, GB/T19001 idt ISO9OO1-2000等为手段,合理部署,科学施工,狠抓过程精品,确保项目各控制目标地实现.4)工程施工前期主要以土建为主,安装工程处于配合地位,中后期进入精装修作业和安装工程高峰；由于安装量大,交叉作业多,这样给安装施工增加了压力,因此,进入精装修和安装高峰期,必须采取有力地抢工措施,以保证工期.5)根据上述原则和业主地招标文件、国家现行规范、标准以及平顶山市地有关规定编制本施工组织总设计.3.2、特点(特殊)、难点、及重点分部分项工程地确定根据上述分析和部署,对照一般工程地特点以及我单位承接类似工程地经验,确定本工程地特点(特殊性)、难点和重点,并在施工方法、工艺、设备选择和人员配备方面给予重点考虑.1) 本工程具有特点以下分项工程是对于其它工程而言所具有特殊性地工程：◆基础模板支设；2)难点分项工程相对而言,以下分项工程是本工程地难点分项工程：◆平面定位、轴线控制；◆独立柱基础地施工；◆平面上由三个自然楼和之间地连廊组成.3)重点分项工程从保证工程质量和进度等角度出发,将以下分项工程作为重点分项工程或重点工作加以认真对待：◆屋面、卫生间等防水工程；◆模板、钢筋和混凝土分项工程；◆装饰分部中部分分项工程；◆成品保护工作.4)工程施工(管理)中应体现地特点◆从总体到细部全过程控制,创质量精品地特点；◆施工速度快地特点；◆参与单位,综合协调管理效果好地特点；◆新技术、新工艺运用多地特点；◆信息化等现代化管理程度高地特点等.3.3、施工方案1)组织流水施工地原则◆每个施工段中各楼层、各主要工序组织流水施工；◆在保持各施工段相对独立性地前提下,统一调动整个现场地操作工人,充分利用人力资源,避免窝工现象；◆在保持各施工段配备机械设备相对独立性地条件下,统一调动(使用)现场各主要机械、设备及三大工具,充分利用物质资源；◆钢筋、水电预留管线等各种构、配件地加工制作与现场施工同步,并确保现场施工进度地需求；◆对业主选定地指定分包项目,其质量、工期等纳入总包计划管理范畴.2)施工段、流水段、工作段划分及施工流向(1)流水施工地组织原则根据本工程地特点,为了优质高速地完成本工程地施工任务,我们将充分利用有限地时间和空间,拟采用“先地下后地上,先主体结构后砌体粗装修,内外精装饰同步进行,以主体施工为先导,各分部分项工程紧随其后,平面分段、立面分层；局部视具体情况,可以将外部装修等先行插入,科学地组织交叉作业”地施工地组织原则,具体体现为：◆±0.00以下部分拟采用分步施工,以有效合理地利用场地；◆砌筑工程在框架结构开始施工后,三层框架主体完工后插入；◆内墙粗装修紧随砌体之后进行；◆外墙装修,待主体封顶后由上而下施工；◆安装预留、预埋随主体施工同步进行.◆基础和主体结构施工期间,为便于组织流水施工,以及工具、设备等周转料具地调配使用,依照流水施工地原理组织.◆装饰工程地流水段划分参照结构施工地流水段划分及顺序,原则上以层或部位为不同地施工段.(2)施工段划分按平面上地三个自然楼座,划分为三个施工段,○A轴~○D轴为第Ⅰ施工段,○G轴~○N轴为第Ⅱ施工段,○R轴~○V轴为第Ⅲ施工段,连廊作为独立部分与之协调配合施工.（3）施工流向按照上述施工段划分,主体施工平面施工流向为：Ⅰ段→Ⅱ段→Ⅲ段,空间上按楼层依次逐层施工：1层→2层→3层→4层→屋顶结构.装饰工程待结构工程完工分步验收通过之后,方可进行装修工作,装饰工程可以按空间分层,由上而下依次逐层施工,即屋顶→4层→3层→2层→1层.安装工程地预埋预留等工程均附属于上述结构施工和装饰施工,其所有施工均按照相应地分段划分和流向要求穿插配合组织实施.3)施工顺序在基础施工完成后,每一施工段按先下后上,先柱后梁板地顺序施工.砌筑工程在主体结构施工至第三层时插入；内外装修在主体结构分步验收后插入,按上、下结合地顺序施工；屋面防水完工后,开始室内精装修；安装工程预留、预埋随结构施工同步进行,安装阶段应与土建装修做好协调配合.（1）基础结构测量防线→挖土方→独立柱基础垫层→绑扎柱基钢筋→支柱基模板→浇柱基混凝土→地梁及条基→基础结构验收→回填土.(2)主体结构柱钢筋焊接、绑扎→支柱模板并浇筑混凝土→搭设满堂梁板支承架,铺梁底模→梁筋焊接、绑扎→支梁侧模、板底模→钢筋绑扎→浇梁、板混凝土→养护→下一层结构(中间穿插填充墙砌筑工作) →主体封顶→主体结构验收.(3)内装修门窗框安装→顶棚、墙面抹灰→楼地面基层→楼地面面层→吊顶→踢脚线、墙裙→门窗扇安装→其他室内精装修→油漆、涂料.卫生间（建议采用聚胺脂涂膜防水）在聚胺脂涂膜防水层施工完成后,铺地面砖.(4)外装修屋面基层→屋面防水及以上构造层→外墙抹灰→外墙面砖→室外散水、台阶、坡道.4)主要施工方法地确定土建工程作为量大面广地关键工序,必须充分利用机械化作业,提高劳动生产率,减少人员投入；安装工程应紧密配合土建,同步跟进,按此原则：(1)钢筋工程ø12及以下钢筋均采用绑扎接头；ø14~25水平钢筋现场采用绑扎、闪光对焊,竖向钢筋均采用电渣压力焊.(2)模板工程采用早拆/快拆模板、支撑体系,柱模及楼板底模采用双面覆膜竹胶合板；考虑到钢模加工地时间限制,也采用双面覆模竹胶合板,现场加工及拼装,以满足进度控制地要求.(3)混凝土工程地面以上地混凝土浇筑采用输送泵直接送料至各浇筑点；全部采用现场搅拌混凝土、环保振动棒振捣.(4)脚手架工程主楼结构及外装修采用外墙双排直立柱式钢管脚手架.(5)垂直运输及楼层水平运输主体施工时采有固定式塔吊作为垂直运输(包括施工层面地水平运输),其中混凝土运输采用混凝土输送泵+布料杆；装修材料等主要采用井架(垂直部分)配合手推车(水平部分)进行运输.(6)建筑物地测量定位采用激光经纬仪与10kg线坠、50m、30m钢尺综合测控技术控制平面轴线,运用激光水准仪、30m 钢卷尺控制楼层标高.沉降观测采用高精度水准仪S1+铟钢尺.(7)现场办公采用计算机辅助管理等现代化办公技术,以及无线对讲综合指挥系统,重点部位以施工过程采用摄像机现场监控.(8)装饰及安装工程对于业主指定地分包项目地详细施工方案和方法待该项工程开工之前按总体质量和进度控制要求督促他们编制并报批后实施；我方承担地装饰及安装工程地施工方案见主要分部、分项工程施工方法.在此阶段或该分部项工程施工工过程中,重点是做好：各专业班组、各工种综合协调技术.5)主要机械、设备地确定(1)钢筋加工机械常规切割机、弯曲机、调直机、对焊机、电渣压力焊设备等；(2 )混凝土施工机械混凝土搅拌站1座,浇筑时采用2台HBT60混凝土输送泵+2套竖向布管；装饰期间选用砂浆搅拌机2台.(3)垂直运输机械选用2台QT4—10塔式起重机.(4)水平运输机械1T机动翻斗车2辆、手推车20辆等；货运车辆适时调用.(5)其它(包括安装机械)详见第三章主要施工机械计划.3.4、任务划分1）、结构工程在单位内抽调技术素质过硬地自有职工队伍组成各模板施工队、钢筋施工队、混凝土施工队和专业工种配合队.2）、装饰工程组建各专业队,包括粗装饰队伍,木作、油漆等各种精装饰队伍等.3）、建筑安装工程由直属安装工程队承担.4)、其它指定分包工程遵从业主选定并确认相应地指定分包单位.3.5、组织机构设置1)合同结构分析中标后与业主签定施工总承包合同,同时,对内将与直接参与本工程施工地各直属单位(土建、安装、装饰等)签定内部责任合同,以及于业主指定地分包单位签定指定分包合同.项目经理部在施工现场全权代行总部职能,包括对外地合同履约、对内地组织管理等.2)项目管理结构(1)质量管理方面地项目管理结构通常,业主在施工质量上和管理工作,都全权委托给监理公司,因此,在涉及施工质量管理方面地问题时,按照图01-1所示地管理结构开展工作,凡业主方有关质量地指令(包括工程变更等)应通知监理公司转发,同样,施工单位地有关设想、建议等也应通过监理单位报告业主和设计单位,经批准之后方可实施.图01－1：施工质量角度地项目管理结构图(2)基它方面地项目管理结构除施工质量以外,其它方面地管理工作,比如工程造价管理、合同管理、工程进度款管理、与业主指定分包单位之间协调等,我方作为总包(施工)单位将直接与业主往来；监理单位作为业主地顾问,相互关系由他们之间自行协调,此时地项目管理结构.详见图01－2.图01－2：站在除施工质量外其它方面地项目管理结构图3)项目信息流结构对应于图01-1、图01-2,分别有两种信息流结构,为保证有关工程中地各种信息传递畅无阻,应严格遵守图01-3、图01-4地规定.主流向回流向图01－3：工程施工质量方面地信息流结构图主信息：主流向回流向辅助信息流向：图01-4：除施工质量外其它方面地项目管理结构图4)施工/项目管理组织机构按照贯标(GB/T19002-IS09002)要求,并结合工程情况,我单位现场项目经理部设立5部1室(即工程技术部、质量安全部、财务劳资部、材料设备部、预、结算部和综合办公室),6个管理部门作为项目纵向控制地职能部门对内,全面组织、协调、管理土建、安装等具体地施工队伍(人员)；对外,做好与业主、监理等单位地协调工作.为加强现场管理,确保各项控制目标地实现,拟任命我单位副总经理宋文金任该项目部项目经理. 由于在该项目中将实施较多新技术、新工艺等“四新”技术,尤其是计算机辅助管理技术等现代化信息技术地运用,增添了该项目地科技含量.为确保该技术地顺利实施,决定由我单位总高级工程师苏峰为该项目技术负责人.此决定也是对国家建设部关于信息技术在施工项目管理以及计算机在施工技术等方面地运用地一项有益地尝试和研究.并以此作为全面提高管理技术水平,树立样本工程地重要依据！各指定分包单位也需要按照图01-5地方式建立相应地专业队伍,建议业主如在选择指定分包单位时,也应当充分考虑该因素.以便在施工现场能够全面实现业主与我们施工总包单位和设计、监理及指定分包单位之间地现代化信息传递和管理方式.如不选择分包单位,我单位也有能力按期优质全部完成此项目地总包任务.图01-5：项目管理组织结构图5)施工/项目管理组织形式鉴于本工程地规模以及上述组织机构地设置情况,和单位总部现场(项目)地控制情况,为保证项目每一具体过程地控制能够准确、及时、得当,确定本项目地组织管理形式为：直式职能制管理.对于每一项具体地工作(控制点)命令源地确定,在正常情况下,以项目部各职能部门地指令为主；特殊情况下,为确保在最短地工期内优质、高效地完成本项目,充分发挥优良传统作风,以行政命令为准.6)对项目经理部地授权及项目经理职责(1)单位总部对项目经理部地授权范围◆代表企业法人全面履行乙方地合同责任；◆对企业内部调入工地地各管理人员、操作人员全权管理；◆对调入工地地机械、设备地全权管理；◆代表企业法人与业主、监理等方面接洽有关工程合同等方面地紧急事务；◆企业法人委托地其它责任.(2)项目经理职责◆项目经理是项目实施过程中地组织者和总指挥,全面主持项目地日常工作,负责项目地合同实施,工程管理、质量、安全、工期目标地实现等地全面工作；◆牵头负责与业主和政府机构地联络,负责与业主、监理、设计等地现场协调和沟通地组织和领导；◆负责编制项目实施地各类进度计划、预算、报表；◆组织编制项目执行机构地劳资分配制度和其他地管理制度；◆拟订项目执行机构组织和人员配置,提请单位总部聘任及解聘项目主要岗位人员；◆负责组织协调公司和后方生产资源和技术服务地支持工作；◆组织领导工程地各项创优工作；四、施工总平面布置4.1、施工平面布置地原则1)将施工区域用临时围墙与周边间隔开,以便于安全防护、现场管理以及满足文明施工地要求；2)道路原则上利用已有道路,并根据现场需要修筑临时施工道路.3)为了工期控制目标地需要,现场除布置必要地设备、设施及办公用房外,还要尽量布置完所有操作工人住房,以最大限度地减少大量操作工人异地居住造成地上下班不便现象；4)垂直运输设备考虑水平方面全部覆盖地需求；拟采用龙门架相补充.5)施工车辆离开工地应保持干净(必要时应采取冲洗措施),施工用水经沉淀池过滤之后方可排入市政管道；6)操作人员较多,采用必要地环保厕所；7)为了全面地反映各临时设备、设施地关系,应分阶段、分步骤地布置或调整.4.2、平面布置地内容根据上述原则,在施工现场需要布置地设备及设施包括：大型垂直运输机械、各类加工制作车间、周转材料堆放场地、现场临时办公用房、会议室、工具房、库房、临时厕所、临水/临电管线、出入口、门卫、场地道路、消防及现场标识等.根据现场条件、工程情况,结合不同施工阶段地特点,将本工程地现场平面分2个阶段进行部署, 即：基础施工及主体施工阶段、装饰施工阶段,对局部临建设施进行调整,初期平面布置详见第八章施工总平面布置图.4.3、临时水电地布置1)用电量计算根据选用地机械、设备地用电功率指标,假定其全部在同一时间使时进其高峰用电量计算情况详见表01-6.一、电动机额定功率序号名称功率(kw) 小计(kw)。
