浆砌片石护坡技术交底

浆砌片石护坡（水沟）技术交底一.具体设置形式具体设置形式见图纸。

二.技术要求2.1拱形骨架净距宽×高=3m×3m，拱部骨架截面为L型，宽0.5m，主骨架截面为U型，宽0.6m；主骨架嵌入路堤边坡深0.5m，拱骨架嵌入路堤边坡深0.5m，外露截水槽0.1m，宽0.1m。

脚墙基础，底宽0.7m，高0.8m，地面以上高度0.7m。

护脚采用M7.5浆砌片石砌筑，厚0.4m。

2.2骨架以M7.5浆砌片石砌筑，截水槽部分采用C15混凝土预制块砌筑，尺寸为（长）0.3m×（宽）0.3m×（厚）0.1m。

2.3骨架护坡与护肩作为一体，并采用C15混凝土预制块设截水槽，截水槽与排水槽连接。

沿线路方向每隔15m布置排水槽，排水槽采用C15混凝土预制块拼装砌筑，混凝土预制块截面成L形。

2.4沿线路方向每隔10~15m设一道伸缩缝，缝宽0.02m，缝内全断面填塞沥青麻筋。

2.5为便于养护，在线路结构物两侧设宽0.6m，厚0.4m 的M7.5浆砌片石踏步。

三.施工要求3.1施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。

3.2为达到整体美观效果，施工时要求沿线路方向拱的位置和高度基本一致，要求从路肩处向下开始布置拱的位置，不足一个完整拱是，坡脚处采用半个拱形或部分拱形补充。

3.3骨架砌筑前应按设计形式尺寸挂线放样，开挖沟槽。

3.4骨架内填土片面与骨架坡面保持一致。

3.5骨架应与截水槽同时施工，施工时要求水泥砂浆饱满，砌筑后边缘应回填好，夯填密实，防止表水侵入冲毁骨架。

四.材料要求4.1石料要求4.1.1片石强度不小于30MPa.4.1.2片石中部厚度不小于15cm，大面长度不得超过45cm。

卵形、薄片状者不得使用。

4.1.3片石表面洁净，无污渍，无裂纹。

4.2砂浆要求4.2.1砂浆强度等级为M7.5。

4.2.2砂浆必须使用机械拌合，不得人工拌合。

搅拌时间必须保证砂浆搅拌均匀。

必须严格按配合比施工，水、水泥、砂必须经过计量，施工队必须配备标定过的台称等计量设备。

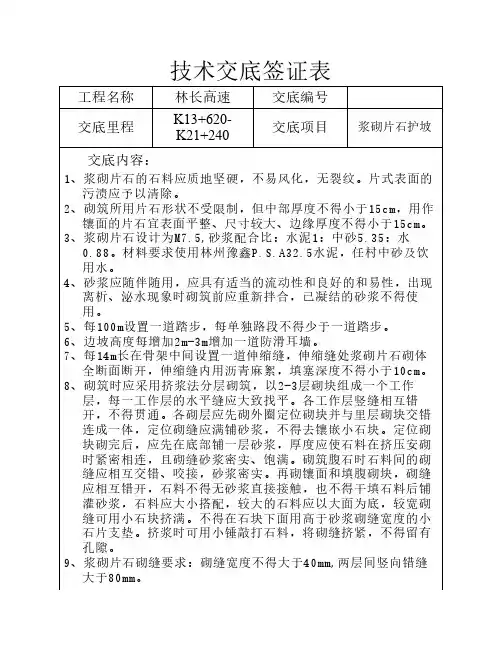

技术交底签证表工程名称林长高速交底编号交底里程K13+620-K21+240交底项目浆砌片石护坡交底内容：1、浆砌片石的石料应质地坚硬，不易风化，无裂纹。

片式表面的污渍应予以清除。

2、砌筑所用片石形状不受限制，但中部厚度不得小于15cm，用作镶面的片石宜表面平整、尺寸较大、边缘厚度不得小于15cm。

3、浆砌片石设计为M7.5,砂浆配合比：水泥1：中砂5.35：水0.88。

材料要求使用林州豫鑫P.S.A32.5水泥，任村中砂及饮用水。

4、砂浆应随伴随用，应具有适当的流动性和良好的和易性，出现离析、泌水现象时砌筑前应重新拌合，已凝结的砂浆不得使用。

5、每100m设置一道踏步，每单独路段不得少于一道踏步。

6、边坡高度每增加2m-3m增加一道防滑耳墙。

7、每14m长在骨架中间设置一道伸缩缝，伸缩缝处浆砌片石砌体全断面断开，伸缩缝内用沥青麻絮，填塞深度不得小于10cm。

8、砌筑时应采用挤浆法分层砌筑，以2-3层砌块组成一个工作层，每一工作层的水平缝应大致找平。

各工作层竖缝相互错开，不得贯通。

各砌层应先砌外圈定位砌块并与里层砌块交错连成一体，定位砌缝应满铺砂浆，不得去镶嵌小石块。

定位砌块砌完后，应先在底部铺一层砂浆，厚度应使石料在挤压安砌时紧密相连，且砌缝砂浆密实、饱满。

砌筑腹石时石料间的砌缝应相互交错、咬接，砂浆密实。

再砌镶面和填腹砌块，砌缝应相互错开，石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆，石料应大小搭配，较大的石料应以大面为底，较宽砌缝可用小石块挤满。

不得在石块下面用高于砂浆砌缝宽度的小石片支垫。

挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。

9、浆砌片石砌缝要求：砌缝宽度不得大于40mm,两层间竖向错缝大于80mm。

10、砌筑完毕应及时覆盖，经常洒水保持湿润，常温下应养护不少于7天。

11、每批材料进场前应联系项目部试验室取样试验，在合格后方可进场。

12、施工现场应备有磅秤，每盘料按照配合比应过磅后方可进行搅拌。

高边坡浆砌片石安全交底内容应知应会清单技术交底内容：
本工点位于柳河北山1#号大桥秦端与柳河北山2#大桥之间，以挖方通过剥蚀残丘及丘间洼地，路堑边坡坡度：护墙面坡为1：1.0；护墙背坡1：0.95 。

在施工过程中应当注意以下几个安全问题：
1. 进场全部作业人员必须佩戴安全帽。

2. 砌筑边坡高的段落时，要挂好安全带，防止高空坠落。

3. 利用吊车吊运片石时，工作前必须检查机械设备有无故障。

4. 砂浆搅拌机工作前也应当全面检查机械。

5. 工地用电必须符合标准，不得乱拉乱接电线。

6. 由于此段边坡较高，要求在每级护坡砌筑完成后需在平台上加设一道通长的硬防护，以脚手架杆和铁板或者铁皮等具有刚性的板材组成进行加固，防止坡面石料坠落。

7. 在施工中，施工人员必须时时注意坡面上堆码的石料，禁止将石料堆码在护坡边缘。

8. 在施工过程中必须有专人对现场进行盯控，时时注意，时时警醒，对可能存在的安全质量隐患进行提醒和指导。

中铁五局敦格铁路青海段站前1标工程部第1张共8张脚墙基础浆砌片石护坡现场施工技术交底一、设计说明路堤边坡高度大于4m时，浆砌片石护坡防护高度为4m；路堤边坡高度小于4m时，路堤边坡护肩以下采用全坡面浆砌片石护坡防护。

浆砌片石护坡的基础采用脚墙型式，脚墙基础高度2.5m，采用C25片石混泥土连续浇筑，护坡采用M10水泥砂浆砌片石砌筑，护坡厚度采用0.35m，其后设置不小于0.15m的砂夹卵石反滤层。

护坡及脚墙每隔15m设伸缩缝一道，缝宽0.02m，缝内全断面填塞沥青麻筋。

涵洞与涵洞之间和涵洞与桥之间距离小于60m，按实际距离设置坡面防护，各部位尺寸见下图（尺寸均已米计）：脚墙基础浆砌片石护坡横断面详图（坡率1:1.5）脚墙基础浆砌片石护坡横断面详图（坡率1:1.75）一、施工工艺施工工艺流程：测量放样→脚墙基础开挖→C25片石混泥土脚墙基础→M10水泥砂浆砌片石→覆盖养护。

1、施工准备⑴材料准备片石。

要求石材质地坚硬、不易风化、无裂纹。

普通片石石块中部厚度不小于15cm；镶面片石有两个大致平行面，厚度不小于15cm。

⑵现场准备根据设计纵断面及标准横断面图，确定相应里程的路肩标高、宽度及边坡坡率，对已成型的路基进行刷坡、修整。

⑶技术准备根据各工点边坡防护的设计形式，各架子队应提前建立台账，全面反映管段内的防护形式，伸缩缝的设置位置。

2、测量放样施放路基设计边线、脚墙基础的开挖边线和宽度，以及确定脚墙顶面的标高线；桩位固定后，在施工场地的适合位置布置控制桩及护桩。

由于护坡与脚墙基础相连，脚墙基础的位置正确与否，将直接影响护坡的整体线性和外观效果，故测量放样时，务必做到精准无误。

另对地形变化处放样点适当加密，确保脚墙连续、圆顺。

3、脚墙基础开挖根据测量放样后的基坑宽度，洒出石灰线，采用小挖机开挖，并预留足够施工作业的活动空间，按设计值底部预留20cm，靠路基一侧预留10cm 由人工修整，接近设计标高时恢复轴线进行检查，对有偏差的及时修整，达到设计标高时清除基坑内虚土；机械开挖土方除了预留基坑原土回填方量外，其余直接装车，由自卸车运至附近弃土场。
