浆砌片石骨架护坡技术交底

浆砌片石护坡（水沟）技术交底一.具体设置形式具体设置形式见图纸。

二.技术要求2.1拱形骨架净距宽×高=3m×3m，拱部骨架截面为L型，宽0.5m，主骨架截面为U型，宽0.6m；主骨架嵌入路堤边坡深0.5m，拱骨架嵌入路堤边坡深0.5m，外露截水槽0.1m，宽0.1m。

脚墙基础，底宽0.7m，高0.8m，地面以上高度0.7m。

护脚采用M7.5浆砌片石砌筑，厚0.4m。

2.2骨架以M7.5浆砌片石砌筑，截水槽部分采用C15混凝土预制块砌筑，尺寸为（长）0.3m×（宽）0.3m×（厚）0.1m。

2.3骨架护坡与护肩作为一体，并采用C15混凝土预制块设截水槽，截水槽与排水槽连接。

沿线路方向每隔15m布置排水槽，排水槽采用C15混凝土预制块拼装砌筑，混凝土预制块截面成L形。

2.4沿线路方向每隔10~15m设一道伸缩缝，缝宽0.02m，缝内全断面填塞沥青麻筋。

2.5为便于养护，在线路结构物两侧设宽0.6m，厚0.4m 的M7.5浆砌片石踏步。

三.施工要求3.1施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。

3.2为达到整体美观效果，施工时要求沿线路方向拱的位置和高度基本一致，要求从路肩处向下开始布置拱的位置，不足一个完整拱是，坡脚处采用半个拱形或部分拱形补充。

3.3骨架砌筑前应按设计形式尺寸挂线放样，开挖沟槽。

3.4骨架内填土片面与骨架坡面保持一致。

3.5骨架应与截水槽同时施工，施工时要求水泥砂浆饱满，砌筑后边缘应回填好，夯填密实，防止表水侵入冲毁骨架。

四.材料要求4.1石料要求4.1.1片石强度不小于30MPa.4.1.2片石中部厚度不小于15cm，大面长度不得超过45cm。

卵形、薄片状者不得使用。

4.1.3片石表面洁净，无污渍，无裂纹。

4.2砂浆要求4.2.1砂浆强度等级为M7.5。

4.2.2砂浆必须使用机械拌合，不得人工拌合。

搅拌时间必须保证砂浆搅拌均匀。

必须严格按配合比施工，水、水泥、砂必须经过计量，施工队必须配备标定过的台称等计量设备。

XXXX路基工程编号：浆砌片石拱形骨架护坡施工技术交底XXXX标段浆砌片石拱形骨架护坡施工技术交底一、交底对象及内容1.1 交底对象路基施工班组。

1.2 主要交底内容路基过渡段填筑二、施工程序及操作要点1、施工程序：坡面修整→施工放线→人工开挖基槽→坐浆→铺砌片石→种植植被→清理坡面→养生→勾缝/搓缝2、操作要点：浆砌片石采用挤浆法砌筑，基槽安设样架开挖，骨架砌筑采用双向挂线控制骨架轴线。

三、浆砌片石施工工艺1、边坡修整刷坡控制要点：①按照设计要求进行放样，确定骨架位置；②挂线人工进行坡面修整，确保坡面大人工进行坡面修整预制块运输至现场2、基础施工基础施工控制要点：①机械开挖、人工捡底、打夯密实；②挂线进行局部修整。

人工配合机械挖基础设置专人洒水养护3、浆砌片石砌筑、预制块安装浆砌片石砌筑、预制块安装控制要点：①挂线人工刻槽；②安装预制件采用双线线进行进行控制。

双向挂线砌筑浆砌片石双向挂线预制块安装4、浆砌片石勾缝浆砌片石勾缝控制要点:①勾缝砂浆大于砌筑砂浆，勾缝采用凹缝，勾缝砂浆不超出片石表面，勾缝槽深8~10mm，勾缝槽宽10~12mm②勾缝深度不够时应凿除，勾缝用砂宜用细砂，勾缝完毕后及时覆盖洒水养护。

保证勾缝槽深 勾缝完成成型后的浆砌片石拱形骨架四、常见施工问题及预防措施1、浆砌片石上下各层石缝连通。

浆砌片石上下两层石缝连通预防措施：片石厚度不得小于15cm，片石大面朝下，不得将石块竖向砌筑，上下错缝开大于8cm，片石左右、上下、前后的交搭，将砌缝错开。

2、砂浆不饱满，有空洞。

浆砌片石砂浆不饱满（砌筑方法不对）浆，用规格较小的石头塞三角缝，同时用瓦刀进行铲缝，保证每道缝间充满砂浆。

3、勾缝砂浆与砌体结合不良。

预防措施：严格控制勾缝砂浆配合比，禁止使用不合格材料，平缝边时应顺石缝，缝与石面抹平，勾缝前进行检查，缝槽深度不够应凿除，洒水湿润，勾缝后早期应洒水养护。

勾缝器的制作勾缝完成效果4、浆砌片石厚度较厚或者厚度不足。

浆砌片石护坡施工技术交底1技术交底范围xxx～xxx段浆砌片石护坡施工。

2设计情况（1）施工前必须清刷坡面松动土层、石块，必要时进行夯填。

局部超挖或凹陷处应挖成台阶并补砌与护坡相同的圬工。

（2）为保证工程质量及外观整齐，施工时应尽量按设计坡度及厚度准确挂线砌筑。

（3）砌体应采用坚硬的、不易风化的片石以挤浆法砌筑，片石的强度不低于MU30，护坡浆砌前应将石料表面泥土冲洗干净。

砌筑石块的施工工序应自下而上进行，石块应立砌，缝应错开，石块之间应镶紧，缝隙间小石块填满塞紧。

护坡表面及两端面应砌筑平顺，背面必须与路堑坡面密贴，顶面与边坡间的缝隙必须封严实。

（4）边坡浆砌片石设置泄水孔，按照2m间距梅花型布置。

3施工准备3.1作业准备（1）单个片石石料厚度不小于15cm，镶面材料应选择尺寸稍大并具有较平整表面，且稍加粗凿。

在角隅处应使用较大石料，大致粗凿方正。

（2）石料砌筑时应清洗干净，表面湿润，砂浆应捣实饱满。

砂浆应采用小型拌和设备随拌随用，严禁人工就地拌和。

3.2材料的准备（1）水泥：采用进场合格的P.O32.5R水泥,并且保证使用中水泥存放符合要求。

（2）砂子：采用级配良好、质地坚硬、颗粒洁净的中砂。

（3）片石：用于浆砌工程的片石强度不得低于30MPa，片石砌筑前必须浇水湿润，并将表面灰尘、泥土冲洗干净。

3.3人员配置根据施工方案配置的机械设备及工期要求，合理配置人员。

作业工点负责人1人；技术负责人1人；领工员1人；专职安全员1人；技术、质检、试验人员2人；班组长1人；拌合机司机1人。

3.4设备机具准备小型拌和设备1台、人力推车3辆、计量设备1套。

3.5技术准备（1）所有石料应分层砌筑，当分段施工时，相邻段砌筑高度不大于1.2m。

（2）砌筑的平缝应交错锁结，不得贯穿，接缝用瓜米砂浆填实，所有外露缝应砂浆勾缝。

（3）每个工作日结束后，做好湿水养生工作，下一工作日开始时应凿除表面松散的砂浆，并湿水用砂浆满铺后进行砌筑。

技术交底签证表工程名称林长高速交底编号交底里程K13+620-K21+240交底项目浆砌片石护坡交底内容：1、浆砌片石的石料应质地坚硬，不易风化，无裂纹。

片式表面的污渍应予以清除。

2、砌筑所用片石形状不受限制，但中部厚度不得小于15cm，用作镶面的片石宜表面平整、尺寸较大、边缘厚度不得小于15cm。

3、浆砌片石设计为M7.5,砂浆配合比：水泥1：中砂5.35：水0.88。

材料要求使用林州豫鑫P.S.A32.5水泥，任村中砂及饮用水。

4、砂浆应随伴随用，应具有适当的流动性和良好的和易性，出现离析、泌水现象时砌筑前应重新拌合，已凝结的砂浆不得使用。

5、每100m设置一道踏步，每单独路段不得少于一道踏步。

6、边坡高度每增加2m-3m增加一道防滑耳墙。

7、每14m长在骨架中间设置一道伸缩缝，伸缩缝处浆砌片石砌体全断面断开，伸缩缝内用沥青麻絮，填塞深度不得小于10cm。

8、砌筑时应采用挤浆法分层砌筑，以2-3层砌块组成一个工作层，每一工作层的水平缝应大致找平。

各工作层竖缝相互错开，不得贯通。

各砌层应先砌外圈定位砌块并与里层砌块交错连成一体，定位砌缝应满铺砂浆，不得去镶嵌小石块。

定位砌块砌完后，应先在底部铺一层砂浆，厚度应使石料在挤压安砌时紧密相连，且砌缝砂浆密实、饱满。

砌筑腹石时石料间的砌缝应相互交错、咬接，砂浆密实。

再砌镶面和填腹砌块，砌缝应相互错开，石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆，石料应大小搭配，较大的石料应以大面为底，较宽砌缝可用小石块挤满。

不得在石块下面用高于砂浆砌缝宽度的小石片支垫。

挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。

9、浆砌片石砌缝要求：砌缝宽度不得大于40mm,两层间竖向错缝大于80mm。

10、砌筑完毕应及时覆盖，经常洒水保持湿润，常温下应养护不少于7天。

11、每批材料进场前应联系项目部试验室取样试验，在合格后方可进场。

12、施工现场应备有磅秤，每盘料按照配合比应过磅后方可进行搅拌。

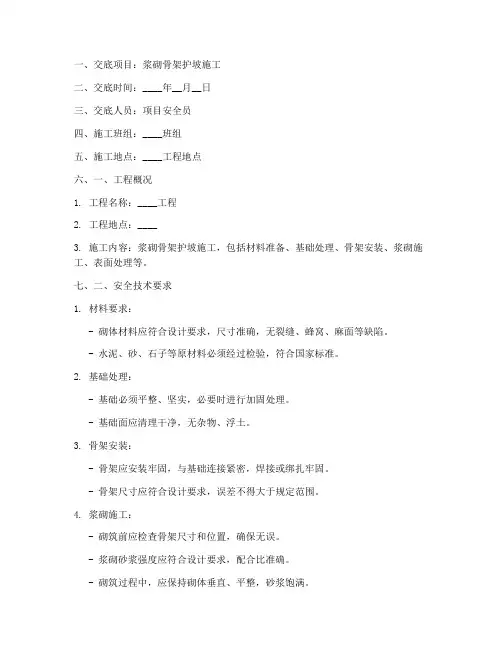

一、交底项目：浆砌骨架护坡施工二、交底时间：____年__月__日三、交底人员：项目安全员四、施工班组：____班组五、施工地点：____工程地点六、一、工程概况1. 工程名称：____工程2. 工程地点：____3. 施工内容：浆砌骨架护坡施工，包括材料准备、基础处理、骨架安装、浆砌施工、表面处理等。

七、二、安全技术要求1. 材料要求：- 砌体材料应符合设计要求，尺寸准确，无裂缝、蜂窝、麻面等缺陷。

- 水泥、砂、石子等原材料必须经过检验，符合国家标准。

2. 基础处理：- 基础必须平整、坚实，必要时进行加固处理。

- 基础面应清理干净，无杂物、浮土。

3. 骨架安装：- 骨架应安装牢固，与基础连接紧密，焊接或绑扎牢固。

- 骨架尺寸应符合设计要求，误差不得大于规定范围。

4. 浆砌施工：- 砌筑前应检查骨架尺寸和位置，确保无误。

- 浆砌砂浆强度应符合设计要求，配合比准确。

- 砌筑过程中，应保持砌体垂直、平整，砂浆饱满。

5. 表面处理：- 砌筑完成后，应进行表面处理，达到设计要求。

八、三、安全注意事项1. 施工人员：- 施工人员必须经过专业培训，熟悉施工工艺和安全操作规程。

- 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 高处作业：- 高处作业必须搭设安全防护设施，如安全网、脚手架等。

- 高处作业人员必须佩戴安全带，并系在可靠位置。

3. 机械设备：- 机械设备必须定期检查、保养，确保安全运行。

- 机械设备操作人员必须持证上岗，熟悉操作规程。

4. 材料运输：- 材料运输应使用专用车辆，防止倾倒、坠落。

- 材料堆放应整齐有序，留出通道，方便运输。

5. 施工环境：- 施工现场应保持整洁，防止滑倒、绊倒事故发生。

- 施工现场应配备消防器材，确保消防通道畅通。

九、四、应急预案1. 高处坠落：- 发现高处坠落险情，立即停止作业，撤离作业人员。

- 对坠落人员进行救治，并报告相关部门。

2. 机械伤害：- 发现机械伤害险情，立即停止作业，切断电源。

浆砌片石护坡技术交底11 合同主体甲方（发包方）：＿___________________________乙方（承包方）：＿___________________________111 合同标的本合同的标的为浆砌片石护坡工程。

具体包括但不限于护坡的设计、施工、材料采购、质量保障等工作。

乙方应按照甲方提供的设计要求和相关技术标准，在指定的地点进行浆砌片石护坡的建设。

112 权利义务甲方的权利义务1121 有权对乙方的施工过程进行监督和检查，确保工程符合设计要求和质量标准。

1122 有义务按照合同约定及时支付工程款项。

1123 应向乙方提供施工所需的必要资料和技术支持。

乙方的权利义务1124 有权要求甲方按照合同约定支付相应款项。

1125 有义务严格按照设计要求和施工规范进行施工，确保工程质量和工期。

1126 应负责采购符合质量标准的施工材料，并提供相关质量证明文件。

1127 施工过程中应采取必要的安全防护措施，确保施工人员和周边环境的安全。

113 违约责任若甲方未按照合同约定支付工程款项，每逾期一天，应按照未支付款项的一定比例向乙方支付违约金。

若乙方未按照设计要求和施工规范进行施工，导致工程质量不合格，应负责无偿返工直至合格，并承担由此给甲方造成的损失。

若乙方未在合同约定的工期内完成施工，每逾期一天，应按照合同总价款的一定比例向甲方支付违约金。

若逾期超过一定期限，甲方有权解除合同，并要求乙方返还已支付的款项，承担违约责任。

114 争议解决方式本合同在履行过程中如发生争议，双方应首先友好协商解决；协商不成的，任何一方均有权向有管辖权的人民法院提起诉讼。

12 工程概况121 工程地点：＿___________________________122 工程规模：＿___________________________123 工程期限：自______年____月____日至______年____月____日121 设计要求1211 护坡的坡度、高度等参数应符合相关标准和设计规范。

浆砌片石拱骨架护坡安全技术交底（一）设计说明拱形骨架空心砖防护设施应在稳定的基脚和坡体上施工，防护的坡体表面应进行检查处理，防护设施应与坡面密贴结合。

使用的砂浆或混凝土必须有配合比和强度试验，并留够试件。

石子强度应符合设计要求。

施工用砂浆、混凝土，应用机械拌合，不应直接在砌体面上或路面上以人工拌合，并应随拌随用。

混凝土空心砖间砂浆应饱满，砌筑后外面整齐，各方向接缝顺直。

勾缝应于路堤己趋稳定后进行。

（二）施工准备 1、技术准备施工前组织技术人员认真学习实施性施工组织设计，阅图、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

根据图纸和规范编制施工方案、作业指导书和技术交底。

2、机械、人员准备 1）人员配臵要求：队长 1名 ; 技术负责人 1名; 质量员 1名; 测量员 1名 ; 试验员 1名 ;安全员 1名; 材料员 1名 ; 领工员 1名 ; 施工人员 40人 ; 2)每个工作面配被机械数量: 台拌合站1 台; 挖机 1 台; 运输车1 台;装载机1 台 3、材料准备石料应符合设计要求，石材应质地坚硬、不易风化、无裂纹，表面的污染应予清楚。

砂浆水泥采用P•042.5水泥，砂浆用砂采用砂石场生产的中砂。

所有原材料经试验室检测，均满足设计施工要求。

（三）施工过程控制 1、脚墙基础施工刷坡完成后，用挖机进行脚墙基础开挖，开挖深度0.75m，底宽0.5m。

按设计尺寸开挖完成后，报监理工程师验收，验收合格后砌筑M7.5砂浆卵石至设计标高。

2、刷坡护坡放样完成后，用挖机按照放样尺寸进行刷坡。

刷坡时由一人指挥挖机施工，确保刷坡的准确，坡比为1：1.5。

3、护坡放样路基填筑成型后，测量班进行护坡放样，放样严格按照设计图纸几何尺寸进行，骨架宽度为3m、骨架之间间距为40cm、沿线路方向每隔15m设一条2cm沉降缝、踏步宽度为42cm，根据放样结果打上石灰线，确保路基边坡开挖准确，坡面平整。

4、护坡基槽开挖基槽开挖采用人工开挖修整。

2024年浆砌片石安全技术交底一、浆砌片石作业主要存在列危险源、危害因素：1、未按规定使用劳保用品，造成物体打击事故。

2、边坡上下同时作业，滚石落下造成人员伤亡。

3、搬运石头由于人员疏忽大意砸伤脚。

4、雾雨天未设防滑设施和安全警示牌，造成其他伤害。

5、现场用电不符合要求，造成触电事故。

二、预防措施：1.操作人员必须经过培训上岗，遵守操作安全规程。

进入施工现场所有作业人员佩戴好安全帽，不得穿拖鞋、短裤进入施工现场，遵章守纪，听从指挥，严禁酒后作业，。

2.在基坑周围两米范围设密目网，并挂安全警示牌。

3.施工操作平台必须按规范要求搭设、稳固可靠，并经安全员验收合格后方可使用。

4、所有作业人员上岗前接受安全技术、环保交底，熟悉相关安全操作规程。

5、石料的质量和规格及砂浆所用材料的质量和规格应符合设计要求，按规定配合比施工。

6、砌筑片石的地基承载力必须满足设计要求。

7、砌筑应分层错缝，浆砌时坐浆挤紧，嵌填饱满密实，不得有空洞；干砌时不得松动、叠砌和浮塞。

8、作业人员在搬运石头的时候应注意安全，要量力而行，防止搬运石头砸伤脚，并注意滚石危险；在破解片石时，要背向行人方向，以免片石飞溅伤人。

9、在砌筑片石时边坡上下不得同时作业，上下作业应距离5米以上的距离，防止滚石落下伤人。

10、进行砌筑时应检查和注意边坡土质情况的变化，材料堆放应距离边坡1米以外。

11、遇雨天应做好防雨准备，设置安全警示标志，防止坍塌事故的发生。

12、现场用电设施必须有专人负责，必须三级配电两极保护，每台用电设备接电按一机、一闸、一漏、一箱配置，野外作业照明应用防爆型灯具和防水插座，另设开关箱，并且配电箱要在下班后上锁。

13、发电机、配电箱、开关箱、电焊机、电动机等用电设施设备均应挂设触电警示标志，现场照明设施及其它用电设备的电线必须埋地60cm以上，严禁现场乱拉乱扯。

14、施工现场的发电机、用电设备必须做好防雨设施，照明的碘钨灯必须有可靠的安全防护装置。
