1实验一 研究匀变速直线运动

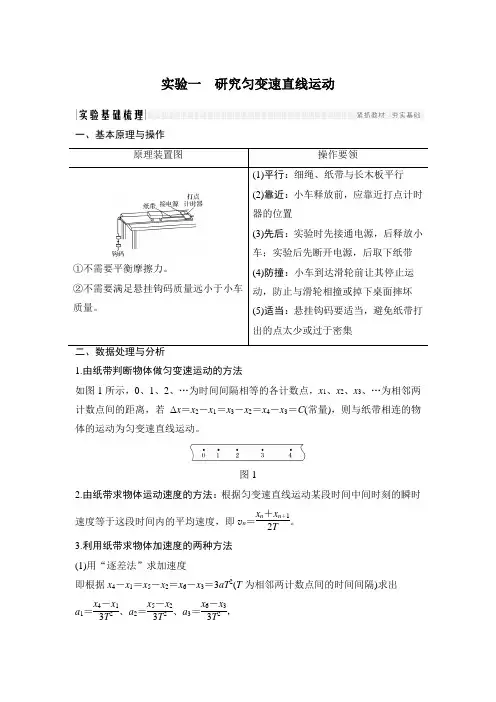

实验一研究匀变速直线运动一、基本原理与操作原理装置图操作要领①不需要平衡摩擦力。

②不需要满足悬挂钩码质量远小于小车质量。

(1)平行：细绳、纸带与长木板平行(2)靠近：小车释放前，应靠近打点计时器的位置(3)先后：实验时先接通电源，后释放小车；实验后先断开电源，后取下纸带(4)防撞：小车到达滑轮前让其停止运动，防止与滑轮相撞或掉下桌面摔坏(5)适当：悬挂钩码要适当，避免纸带打出的点太少或过于密集1.由纸带判断物体做匀变速运动的方法如图1所示，0、1、2、…为时间间隔相等的各计数点，x1、x2、x3、…为相邻两计数点间的距离，若Δx＝x2－x1＝x3－x2＝x4－x3＝C(常量)，则与纸带相连的物体的运动为匀变速直线运动。

图12.由纸带求物体运动速度的方法：根据匀变速直线运动某段时间中间时刻的瞬时速度等于这段时间内的平均速度，即v n＝x n＋x n＋12T。

3.利用纸带求物体加速度的两种方法(1)用“逐差法”求加速度即根据x4－x1＝x5－x2＝x6－x3＝3aT2(T为相邻两计数点间的时间间隔)求出a1＝x4－x13T2、a2＝x5－x23T2、a3＝x6－x33T2，再算出平均值即a ＝x 4＋x 5＋x 6－x 1－x 2－x 39T 2。

(2)用图象法求加速度即先根据v n ＝x n ＋x n ＋12T 求出所选的各计数点对应的瞬时速度，后作出v －t 图象，图线的斜率即物体运动的加速度。

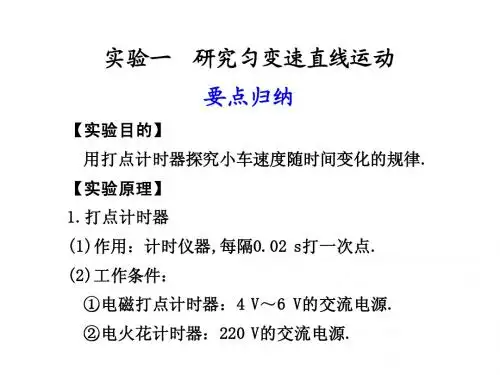

认识“两种仪器”(1)作用：计时仪器，接频率为50 Hz 交变电流，每隔0.02 s 打一次点 (2)工作条件⎩⎨⎧电磁打点计时器：4～6 V 交流电源电火花计时器：220 V 交流电源区别“两种点”(1)计时点和计数点计时点是打点计时器打在纸带上的实际点，两相邻点间的时间间隔为0.02 s ；计数点是人们根据需要选择一定数目的点，两个相邻计数点间的时间间隔由选择点的规则而定。

(2)纸带上相邻两点的时间间隔均相同，速度越大，纸带上的计时点越稀疏。

实验01研究匀变速直线运动●注意事项1.平行:纸带和细线要和长木板平行。

2.两先两后:实验中应先接通电源,后让小车运动;实验完毕应先断开电源后取纸带。

3.防止碰撞:在到达长木板末端前应让小车停止运动,要防止钩码落地和小车与滑轮相撞。

4.减小误差:小车的加速度要适当大些,可以减小长度的测量误差,加速度大小以能在约50 cm的纸带上清楚地取出6-7个计数点为宜。

5.准确作图:在坐标纸上,纵、横轴选取合适的单位(避免所描点过密或过疏,而导致误差过大),仔细描点连线,不能连成折线,应作一条直线。

●误差分析1.使用刻度尺测量计数点间距离时有误差。

2.作v-t图象时出现作图误差。

3.电源频率不稳定,造成打点的时间间隔不完全相同。

4.长木板粗糙程度不均匀,小车运动时加速度有变化造成误差。

【典例1】[常规实验——基本仪器及原理]打点计时器是高中物理中重要的物理实验仪器，下图中甲、乙两种打点计时器是高中物理实验中常用的，(1)乙图是________计时器(填“电磁打点”或“电火花”)，所接电源为频率为50Hz的__________V的________电源时(填直流或交流)，每隔_________s打一次点；(2)在某次实验中，小车拖动纸带做匀加速直线运动，打点计时器所用的电源频率为50Hz，实验得到的一条纸带如下图所示，纸带上每5个点取一个计数点，按时间顺序取A、B、C、D、E五个计数点，实验中已得出相邻两计数点间的距离如下图所示(单位：cm)①实验中，必要的措施是________(多选)；A.细线必须与长木板平行B.先释放小车再接通电源C.挂的钩码个数越多越好D.小车应从靠近打点计时器处释放②从纸带可以看出物体在做________________直线运动，在计数点B所代表的时刻，小车运动的瞬时速度大小为v B=__________m/s，小车的加速度大小为a=___________m/s2(保留三位有效数字．．．．．．)。

答案:(1) d6 d4 10T
︱高中总复习︱一轮·物理
(2)根据(1)中得到的数据,以A点对应的时刻为t=0,试在图(乙)所给坐标系中
作出v-t图像,并求物体的加速度a=
m/s2;
︱高中总复习︱一轮·物理
解析:(2)作出 v t 图像,a= v = 0.29 0.125 m/s2≈0.413 m/s2; t 0.5 0.1
︱高中总复习︱一轮·物理
完成下列填空:
(1)用 a 表示滑块下滑的加速度大小,用 vA表示挡光片前端到达光电门时滑块的瞬时速度大小,
则 v 与 vA,a 和Δ t 的关系式为 v =
.
(2)由图(c)可求得vA=
cm/s,a=
cm/s2.(结果保留三位有效数字)
解析:(1)设遮光片末端到达光电门的速度为 v,则由速度时间关系可知,v=vA+aΔt,且 v = vA v , 2
︱高中总复习︱一轮·物理
实验一 研究匀变速直线运动
实验基础 核心探究
︱高中总复习︱一轮·物理
实验基础
解读实验·萃取精华
︱高中总复习︱一轮·物理
●注意事项 1.两先两后:实验中应先接通电源,后让小车运动;实验完毕应先断开电源后取纸带. 2.防止碰撞:在到达长木板末端前应让小车停止运动,要防止钩码落地和小车与滑轮 相撞. 3.减小误差:小车的加速度要适当大些,可以减小长度的测量误差,加速度大小以能 在约50 cm的纸带上清楚地取出6～7个计数点为宜. 4.准确作图:在坐标纸上,纵、横轴选取合适的单位(避免所描点过密或过疏,而导致 误差过大),仔细描点连线,不能连成折线,应作一条直线. ●误差分析 1.使用刻度尺测计数点的距离时有误差. 2.作v-t图像时出现作图误差. 3.电源频率不稳定,造成打点的时间间隔不完全相同. 4.长木板粗糙程度不均匀,小车运动时加速度有变化造成误差.

3.由纸带求物体运动加速度的方法： ⑴用“逐差法”求加速度.
根据S4－S1= S5－S2= S6－S3=3aT2 a S6 S5 S4 S3 S2 S1 2 9 T （T为相邻两计数点之间的时间间隔）
⑵用v-t图象法：即先根据求出打第n个点时纸带 的即时速度，后做出v-t图，图线的斜率即为物体 运动的加速度。
A
B
C
D
E
长木板上平稳的加速滑行一段距离，把纸带穿过打
点计时器，并把它的一端固定在小车后面。 实验条件： a．合力恒定，细线与木板是平行的。 b．接50HZ，4—6伏交流电。
3.把小车停在靠近打点计时器处，接通电源后，放开 小车，让小车运动，打点计时器就在纸带上打出一系 列的点，取下纸带，换上新纸带，重复实验三次。 4.选择一条比较理想的纸带，舍掉开头的比较密集的 点，确定计数始点，表明计数点，正确使用毫米刻度 尺测量两点间的距离，并把测量结果填入表中，用逐
注意事项
1.应区别打点计时器打出的点和人为选取的 计数点（一般把计时器打出的5个点作为一 个计数点），选取的计数点不少于6个。 2.不要分段测量各段位移，应尽可能一次 测量完毕（可先统一量出到计数点0之间的 距离），读数时应估读到毫米的下一位。
3.注意所选取的相等时间间隔T的大小及所 测位移S
一、实验目的
例1.某学生用打点计时器研究小车的匀变速直线运动。他将打 点计时器接到频率为50 Hz的交流电源上，实验时得到一条纸 带。他在纸带上便于测量的地方选取第一个计时点，在这点下 标明A ，第六个点下标明B ，第十一个点下标明C ，第十六个 点下标明D ，第二十一个点下标明E 。测量时发现B点已模糊 不清，于是他测得AC长为14.56 cm ，CD长为11.15cm ，DE长 为13.73 cm ，则打C点时小车的瞬时速度大小为________m/s, 小车运动的加速度大小为 m／s2 ，AB的距离应为 cm 。(保S3
