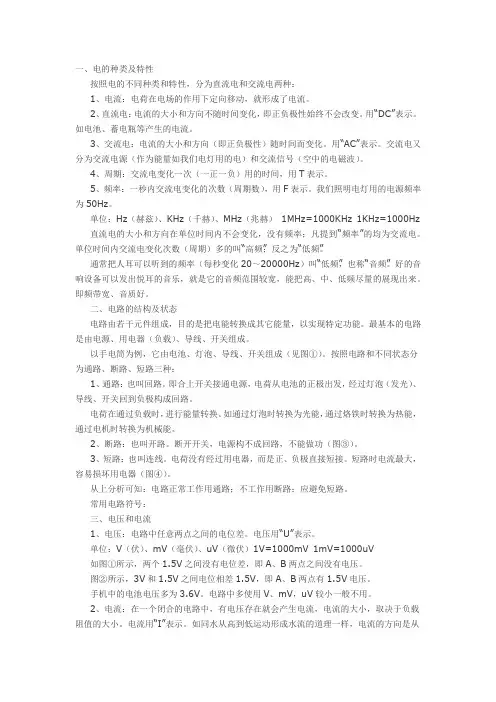

一、电的种类及特性
按照电的不同种类和特性,分为直流电和交流电两种:
1、电流:电荷在电场的作用下定向移动,就形成了电流。
2、直流电:电流的大小和方向不随时间变化,即正负极性始终不会改变。用“DC”表示。如电池、蓄电瓶等产生的电流。
3、交流电:电流的大小和方向(即正负极性)随时间而变化。用“A C”表示。流电又分为交流电源(作为能量如我们电灯用的电)和交流信号(空中的电磁波)。
4、周期:交流电变化一次(一正一负)用的时间,用T表示。
5、频率:一秒内交流电变化的次数(周期数),F表示。我们照明电灯用的电源频率为50Hz。
单位:HZ(赫兹)、KHz(千赫)、(兆赫)1MHz=1000KHz 1KHz=1000Hz 直流电的大小和方向在单位时间内不会变化,没有频率;凡提到频率的均为交流电。单位时间内交流电变化次数(周期)多的叫高频;反之为低频”。
通常把人耳可以听到的频率(每秒变化20~20000Hz)叫低频,也称音频。好的音响设备可以发出悦耳的音乐,就是它的音频范围较宽,能把高、中、低频尽量的展现出来。即频带宽、音质好。
二、电路的结构及状
电路由若干元件组成,目的是把电能转换成其它能量,以实现特定功能。最基本的电路是由电源、用电器(负载)导线、开关组成。
以手电筒为例,它由电池、灯泡、导线、开关组成。按照电路和不同状态分为通路、断路、短路三种:1、通路:也叫回路。即合上开关接通电源,电荷从电池的正极出发,经过灯泡(发光)、导线、开关回到负极构成回路。
电荷在通过负载时,进行能量转换。如通过灯泡时转换为光能,通过烙铁时转换为热能,通过电机时转换为机械能。
2、断路:也叫开路。断开开关,电源构不成回路,不能做功。
3、短路:也叫连线。电荷没有经过用电器,而是正、负极直接短接。短路时电流最大,容易损坏用电器从上分析可知:电路正常工作用通路;不工作用断路;应避免短路.
常用电路符号:
三、电压和电流
1、电压:电路中任意两点之间的电位差。电压用“U”表示。
单位:V(伏)、mV(毫伏)、u V(微伏)1V=1000mV 1mV=1000uV
2、电流:在一个闭合的电路中,有电压存在就会产生电流,电流的大小,取决于负载阻值的大小。电流用“I”表示。如同水从高到低运动形成水流的道理一样,电流的方向是从高电位到低电位。
单位:A(安)、mA(毫安)u A(微安)1A=1000mA 1mA=1000uA
3、电压与电流的关系:根据欧姆定律,I=U/R
第三节电路中的元器件
各种电路均由多种电子元件组成,每种元件各有不同的特性和不同的用途。由于手机的体积较小,大多使用没有引脚的贴片元件。只有认识和了解各种元器件,才能懂得电路的结构原理,掌握分析、判断和检修技巧。
一、电阻
电流在电路中受到的阻力叫电阻。符号用“R”表示。单位:Ω(欧姆)、KΩ(千欧)、MΩ(兆欧) 1MΩ=1000KΩ1KΩ=1000Ω
1、电阻的结构:在绝缘体上(通常为陶瓷)涂上一层导电材料(形成一层膜),根据涂层的厚薄形成电阻值大小不同的电阻。如涂的导电材料是碳就叫碳膜电阻;若涂的是金属就叫金属膜电阻。手机中的电阻采用体积较小的贴片元件。
2、电阻的识别:按照电阻外形体积大小可分为厚膜片状电阻3.2×1.6和薄膜贴片电阻(0201,0402,0603,0805 201长宽比为2毫米×1毫米)。贴片电阻的阻值有的会印制在电阻表面,前两位是有效数字,第三位是0的个数。如b473即阻值为47×103=47000Ω;若阻值小于10Ω,用“R”表示,如2R1,即2.1Ω,R代表小数点。
3、电阻的作用:电阻主要作用是给电路各部位提供相应的工作电压;与电容一起组成R C滤波,在信号通路中对信号进行衰减等。按照电阻之间连接关系,电路中常见有电阻的串联和并联两种。
⑴、串联:两个或多个电阻首尾相接在电路中,使电流只有一条通路,叫串联。电压在所串电阻上产生电压降,电压降与电阻的阻值成正比。即串联电阻的作用是降压,电阻越大产生的电压降越大;电阻越小产生的电压降越小。并且电阻的阻值越串越大,总电阻等于各电阻之和。即R=R1+R2。
若两个电阻串联,作用是分压。两个电阻值相同,各分总电压的一半;电阻阻值大分得较高电压,阻值小的分得低电压。电阻分压常用于三极管的基极偏置等电路.
⑵并联:若干个电阻,首与首连接,尾与尾连接,接到一个电源上叫并联。
电阻并联的作用是分流,有几个电阻就有几路电流。电阻的阻值越小流过的电流就越大;电阻的阻值越流过的电流就越小。I=I1+I2,U=U1=U2。
即电流与电阻成反比,电阻并联后总的电阻值减小,若两个相同阻值的电并联,总电阻减小一倍;两个不同阻值的电阻并联,总电阻比最小的那个阻值还要小。可用R=R1+R2/R1R2计算。
4、电阻的种类
⑴、组合电阻:手机电路中的电阻,大部分为独立的,也有双排、四排等组合电阻,排阻的阻值通常大小相同。有时也有三个组成π型滤波器
⑵、跨接电阻:一般为零欧阻值,串接在电路中,便于测量电路的电流等数值
⑶、热敏电阻:具有温度上升阻值下降的特性,常用于充电电池温度检测电路
⑷、压敏电阻:起保护作用。当连接压敏电阻的电路电压超过额定值时,压敏电阻的阻值会瞬间减小,起到降低电压分流的保护作用。常用于手机中键盘或尾插等接口电路。若压敏电阻损坏,可取下不用。
三、电感器:
电感器是用绝缘导线绕成的线圈。有空心电感、磁芯电感和铁芯电感等。
用“L”表示。单位:H(亨)、mH(毫亨)、uH(微亨)1H=1000mH 1mH=1000uH
1、电感器与磁场:
导线通电后,周围就产生了磁场。如用绝缘导线绕在一个大铁钉上,通电后大铁钉可以
吸引较小的铁制品,断电后小的铁制品脱落。说明线圈通电后产生了磁场,断电后磁场消失,这种带磁特性叫软磁;如永久带有吸铁性质的物品叫硬磁(磁铁)。即线圈属于软磁,磁铁属于硬磁。任何一个磁场,均有磁力线构成回路。如同电荷分正、负一样,磁体有N、S极之分;电荷运动的方向是从正到负,磁力线的方向是从N极到S极,并且磁与电的性质相同,均为同性相排斥、异性相吸引。一根导线通电后,产生了磁场,根据右手定则,大拇指和弯曲的四指握住导线,大拇指
