伺服电机选型参数计算表

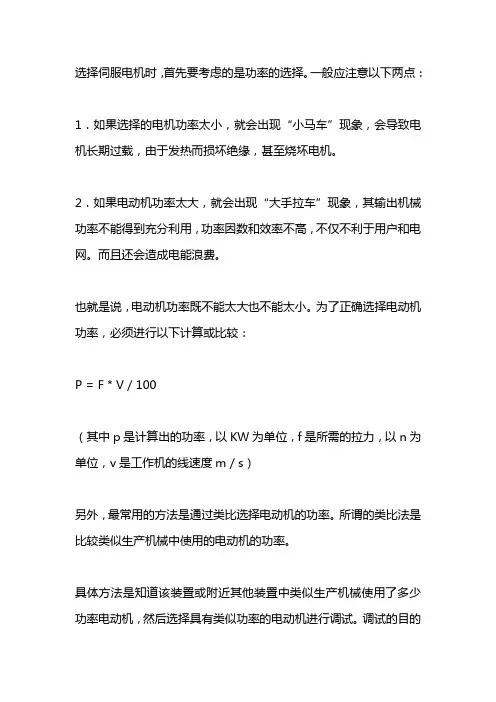

选择伺服电机时，首先要考虑的是功率的选择。一般应注意以下两点：

1．如果选择的电机功率太小，就会出现“小马车”现象，会导致电机长期过载，由于发热而损坏绝缘，甚至烧坏电机。

2．如果电动机功率太大，就会出现“大手拉车”现象，其输出机械功率不能得到充分利用，功率因数和效率不高，不仅不利于用户和电网。而且还会造成电能浪费。

也就是说，电动机功率既不能太大也不能太小。为了正确选择电动机功率，必须进行以下计算或比较：

P = F * V / 100

（其中p是计算出的功率，以KW为单位，f是所需的拉力，以n为单位，v是工作机的线速度m / s）

另外，最常用的方法是通过类比选择电动机的功率。所谓的类比法是比较类似生产机械中使用的电动机的功率。

具体方法是知道该装置或附近其他装置中类似生产机械使用了多少功率电动机，然后选择具有类似功率的电动机进行调试。调试的目的是验证所选电动机是否与生产机械匹配。

验证方法是使电动机带动生产机械运转，用钳形电流表测量电动机的工作电流，并将测量的电流与电动机铭牌上标记的额定电流进行比较。

如果电动机的实际工作电流与标在脾脏上的额定电流相差不大，则表明所选电动机的功率合适。如果电机的实际工作电流比铭牌上标明的额定电流低70％，则表明电机功率太大，应更换功率较小的电机。

如果测得的电动机工作电流比铭牌上标出的额定电流大40％以上，则表明电动机功率过小，应更换功率较大的电动机。

实际上，它应该是考虑转矩（转矩），电动机功率和转矩的计算公式。

T ＝ 9550p / n。

其中：

P功率，kw； N-电机额定转速，r / min； T扭矩，Nm。

电动机的输出扭矩必须大于工作机械所需的扭矩，并且通常需要安全系数。机械功率公式：P = T * N / 97500

P：功率单位W； T：扭矩，g / cm； N：转速，以r / min为单位。

富士伺服电机选型计算资料

一、关于富士伺服电机的基本资料

1. 输出功率（Pout）：也就是电机实际输出的功率，通常用单位瓦特（W）表示。

2. 转速（N）：电机输出的转速，通常用单位转每分钟（rpm）表示。

3.转矩（T）：电机产生的转矩，通常用单位牛顿米（Nm）表示。

4.电压（V）：电机工作时所需的电压，通常用单位伏特（V）表示。

5.电流（I）：电机工作时所需的电流，通常用单位安培（A）表示。

二、富士伺服电机选型计算方法

1.计算输出功率：

输出功率（Pout）= 转矩（T）× 转速（N）/ 9550

单位：W

2.计算所需电流：

所需电流（I）= 输出功率（Pout）/ 电压（V）

单位：A

3.确定电机型号：

根据所需输出功率和所需电流，在富士伺服电机的型录中找到适合的型号。

4.考虑额定功率： 在选型时，要考虑到电机的额定功率与所需输出功率的关系。通常情况下，额定功率应大于所需输出功率，以保证电机能够正常工作。

5.考虑载荷惯性：

在选型时，要考虑到负载的惯性对电机的影响。如果负载的惯性较大，需要选择功率较大的电机来满足负载的加速度和减速度要求。

6.考虑工作环境：

在选型时，还要考虑工作环境的特殊要求，如温度、湿度、振动等因素。

7.考虑控制系统：

在选型时，还要考虑控制系统的要求，如控制精度、速度响应时间等因素。

三、富士伺服电机选型计算示例

假设需要选型一台富士伺服电机，输出功率要求为2000W，工作电压为220V，负载惯性为0.03kg·m²，工作环境温度为25℃。

首先计算所需电流：

所需电流（I）= 输出功率（Pout）/ 电压（V）

所需电流（I）=2000W/220V≈9.09A

接下来根据所需输出功率和所需电流，在富士伺服电机的型录中找到适合的型号。假设找到了型号为MHN309D，额定功率为2200W，额定电流为10A。

然后考虑负载惯性，根据负载惯性为0.03kg·m²，选择合适的电机。 最后考虑工作环境和控制系统的要求，并根据实际情况进行调整。

伺服马达额定转速最大转速马达外径马达额定扭矩刹车外径厚度軸径(MAX)日本三木制动器型号kwrpmrpmmmN.mmmmmmm0.03-0.1530005000400.3233BXW-01-10R见附件(40电机）0.1-0.430005000601.2748BXW-03-10-09（60电机）0.4-1.030005000803.1865BXW-04-10-07（80电机）0.3-0.650.9-3.00.6-2.230005000110694BXH-08-10N-01（110电机）0.45-1.70.3-1.21.2-4.43000450013012110BXH-08-10N-01（130电机）3.0-5.03000400015026130BXH-12-10G-S1(32NM,D=138)见P1111.8-7.52000360018048150BXH-16-10N-03(100NM,D=165)见附件2.2-7.51.8-152.2-1122-3037南京安森机电设备有限公司/彭学宝/13951665620

伺服电机选型计算公式

伺服电机选型计算公式是指通过一系列的计算公式来确定伺服电机的合适参数，以满足特定需求。伺服电机选型的主要目标是确定伺服电机的额定转矩、额定电流、额定功率等参数，以及选择合适的伺服驱动器。下面将介绍一些常用的伺服电机选型计算公式。

1.负载的转矩计算公式：

负载的转矩是伺服电机选型的基础，通过计算负载的转矩，可以确定伺服电机的额定转矩。负载的转矩可以通过以下公式计算：

负载转矩=（负载力*负载半径）/（传动效率*减速比）

2.伺服电机的额定转矩计算公式：

伺服电机的额定转矩是指在额定转速下，电机能够提供的最大转矩。额定转矩可以通过以下公式计算：

额定转矩=（负载转矩+加速扭矩）/传动效率

3.伺服电机的额定电流计算公式：

伺服电机的额定电流是指在额定转矩下，电机所需的额定电流。额定电流可以通过以下公式计算：

额定电流=额定转矩*电流系数/额定转速

4.伺服电机的额定功率计算公式：

伺服电机的额定功率是指在额定转矩和额定转速下，电机所提供的对外功率。额定功率可以通过以下公式计算： 额定功率=额定转矩*额定转速/9.55

5.伺服驱动器的额定功率计算公式：

伺服驱动器的额定功率是指驱动器所能提供的最大功率。额定功率可以通过以下公式计算：

额定功率=伺服电机的额定功率/驱动器的效率

除了上述几个常用的伺服电机选型计算公式外，还需要考虑一些其他因素，例如：负载的加速时间、负载的惯性矩、伺服系统的控制精度等，这些因素都会对伺服电机的选型产生影响，需要综合考虑。同时，还需要根据具体的应用环境和需求，选择合适的伺服电机和驱动器型号，以确保系统的性能和可靠性。

需要注意的是，伺服电机选型计算公式只是一个参考，实际选型过程中还需要考虑一系列的工程参数和实际情况，同时也需要借助一些专业的伺服电机选型软件，以更准确地确定伺服电机的参数。
